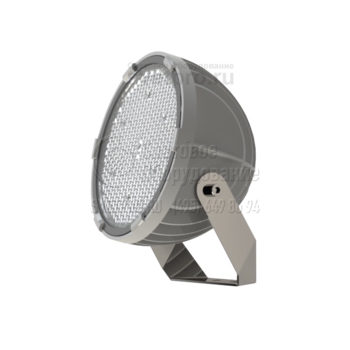

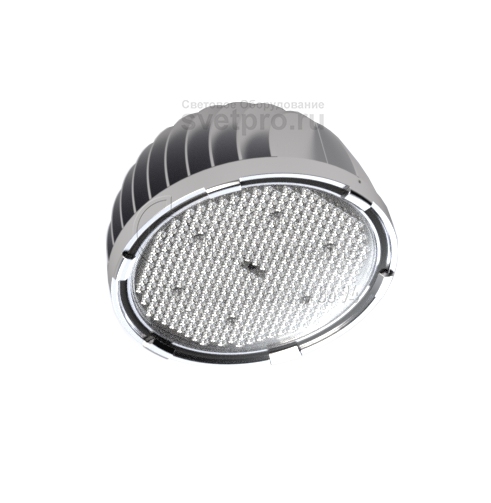

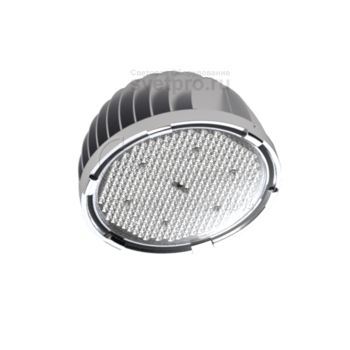

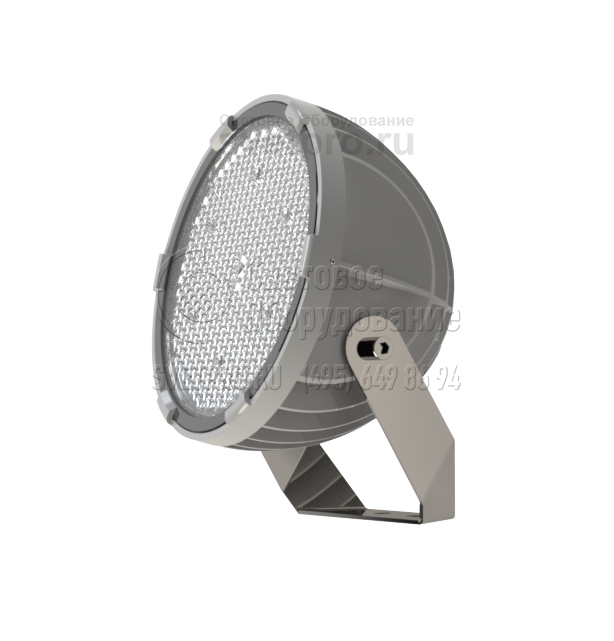

FHB Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 176-264 В |
Номинальная частота: | 47-63 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | У1 |
Артикул производителя: | FHB |
Мощность: | 150-230 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4700-5300 К |
Световой поток: | 26455-40771 лм |
Габаритные размеры: | см. чертёж |
Пульсации, не более: | 1 % |
Температура эксплуатации: | от -40 до +50 °C |
Производитель светодиодов: | Nichia |
Производитель «Ферекс», Россия
ОПИСАНИЕ
Светодиодные светильники FHB относятся к категории высокоэффективных осветительных приборов, способных сохранять работоспособность в условиях сложной эксплуатационной среды.
Модельный ряд изделия FHB обеспечит освещение разноплановых объектов: производственных цехов, складских комплексов, торговых центров, спортивных сооружений.
Монтаж модификаций осуществляют посредством лиры или рым‐болта (подвесной вариант).
Равномерный световой поток, пульсации которого не превышают 1%, формируют сотни (370 и 570 шт.) маломощных светодиодов, размещённых на круглом (258, 320 мм) основании. Источник питания позволяет эксплуатировать модель в стандартных сетях с перепадами напряжения ±20%, он же обеспечит регулировку светового потока, но доступно и диммирование света вручную. Активность использования потреблённой мощности – не ниже 96%, световая отдача – 140 лм/Вт. Отвод тепла от участка светообразования способствует достижению световым потоком максимума – 26 455 (40 771) лм (при температуре в помещении 25°С). Доступный температурный диапазон: ‐40°С – +50°С. Выбор типа светораспределения КСС: концентрированное 30° (длинная 120°, глубокая 60° и косинусная 15°).
В модели FHB предусмотрены меры по обеспечению герметичности изделия (IP66) и устойчивости к коррозии. Корпус с теплоотводящими радиаторами отлит из алюминиевого сплава и окрашен порошковым способом полимерсодержащим составом, оптические элементы – полиметилметакрилат ПММА, защитное закалённое стекло.
Заводская гарантия - 5 лет.
Технические характеристики
Коэффициент мощности (cos φ), не менее | 0,96 |
Потребляемый ток светильника не более, А | 0,7 |
Рабочий ток светодиодов, А | 0,07 |
Класс защиты от поражения электрическим током | I |
Производитель светодиодов | Nichia |
Световой поток светодиодов (Tj=25°C), Лм | 26455-40771 |
Световой поток светильника (Та=25°С), Лм | 20935-33563 |
Цветовая температура, К | 4700-5300 |
Индекс цветопередачи | Ra >80 |
Пульсации светового потока не более | 1% |

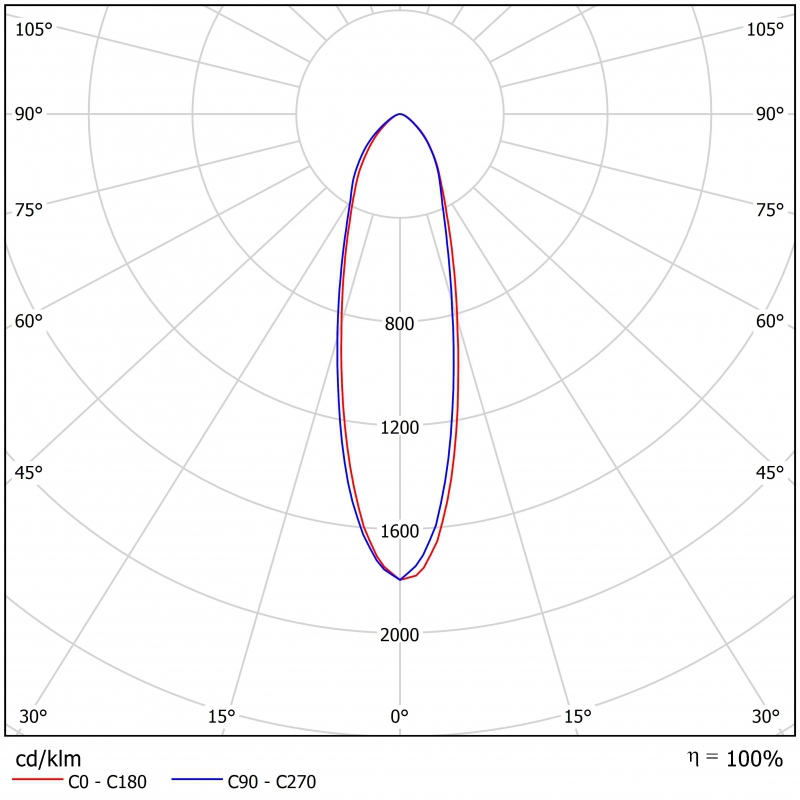

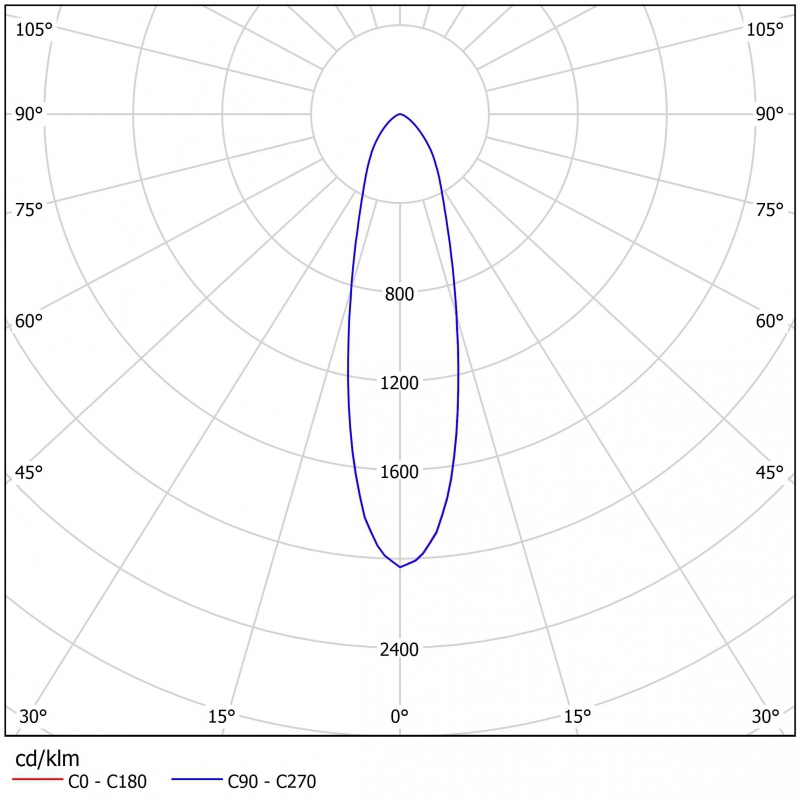

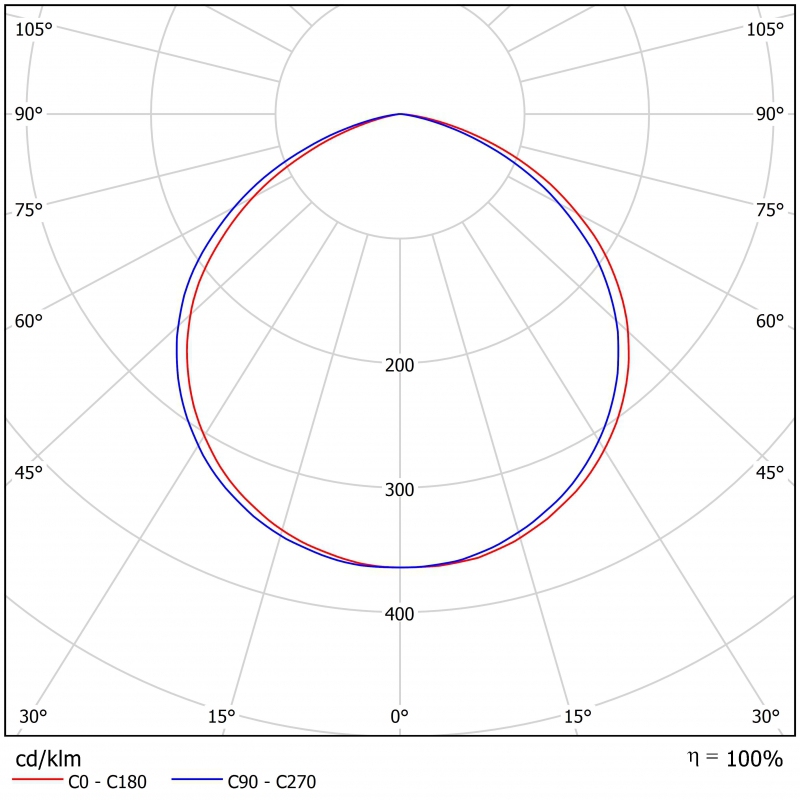

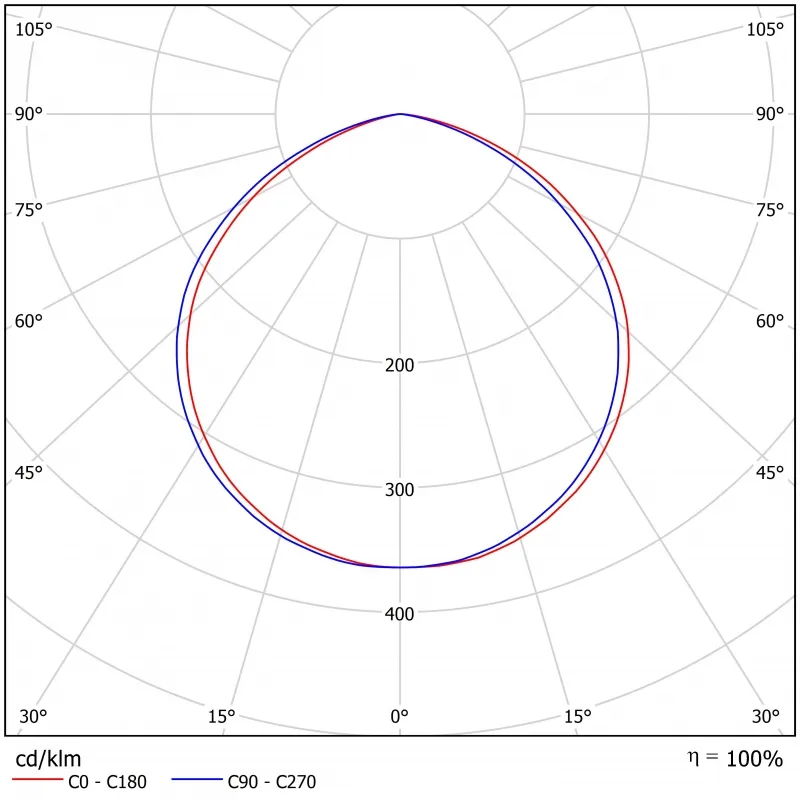

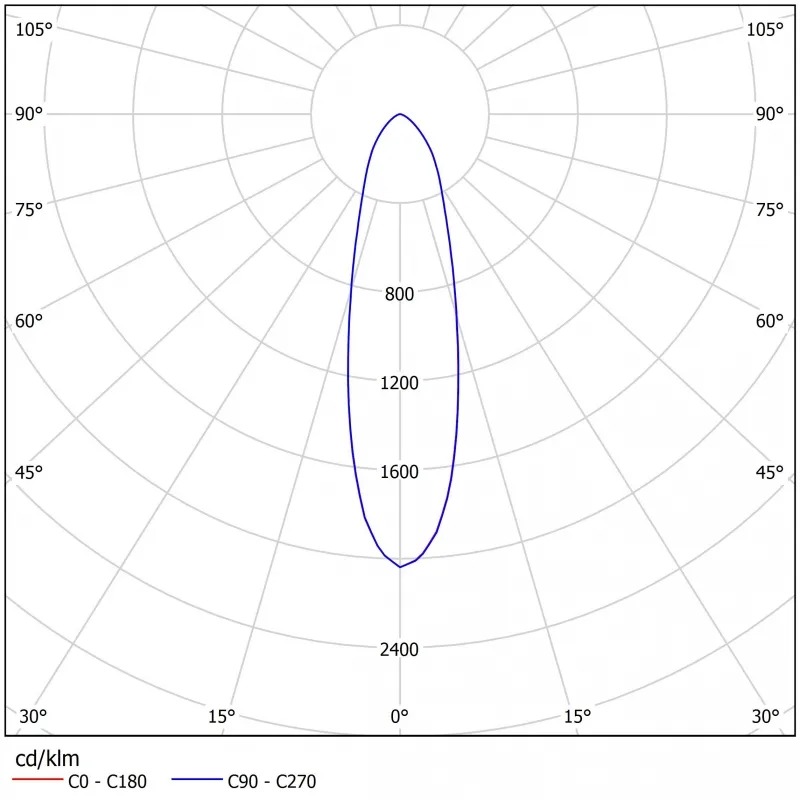

Тип кривой силы света | F30 - концентрированный 30°, С120 - косинусная 120° |
Температура эксплуатации, °C | от -40 до +50 |
Вид климатического исполнения | У1 |
Степень защиты от воздействия окружающей среды | IP66 |
Корпус светильника | сплав алюминия с полимерным покрытием |
Материал рассеивателя | оптика ПММА + закаленное стекло |
Крепление | подвесное, поворотный кронштейн |
Габаритные размеры светильника,мм | Ø258x185, Ø265x165 (без кронштейна), Ø320x215 |
Ресурс работы светильника не менее, ч | 50 000 |
Заводская гарантия на светильник, лет | 5 |

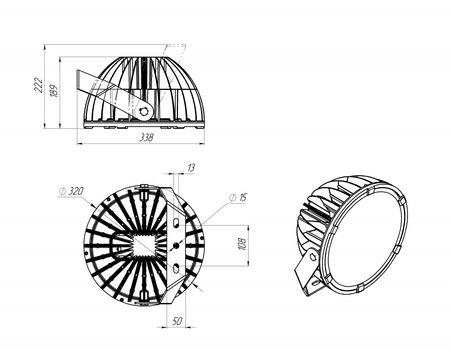

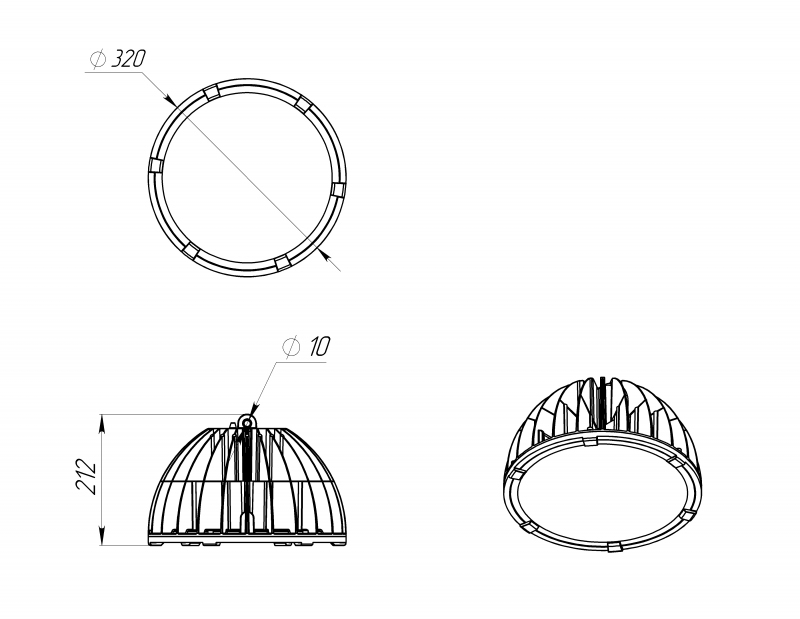

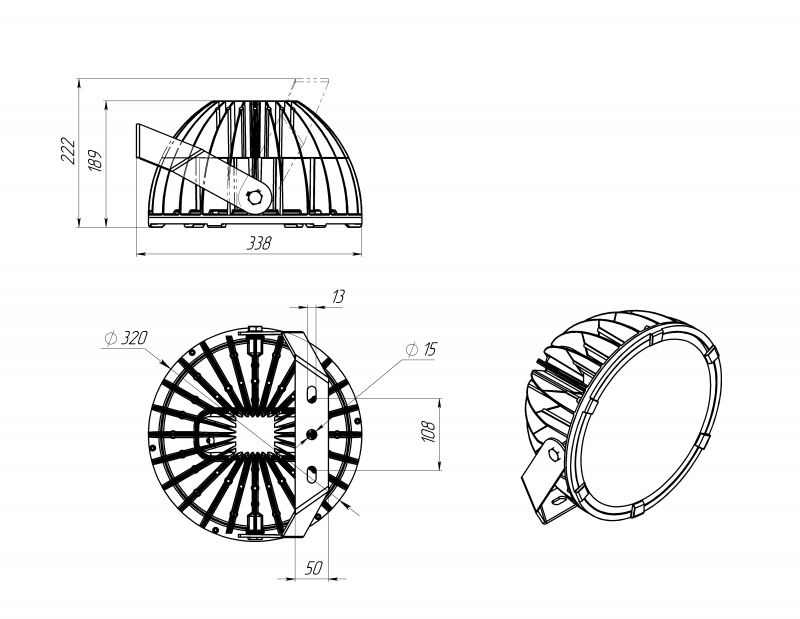

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Модификация | Кол-во светодиодов | Потребляемая мощность, Вт | Световой поток, Лм | Масса не более, кг | КСС |
---|---|---|---|---|---|
FHB 01-150-50-F30 | 370 | 150 | 26455 | 5,2 | КСС |
FHB 02-150-50-F30 | 370 | 150 | 26455 | 5,8 (с кронштейном) | КСС |
FHB 03-230-50-F30 | 570 | 230 | 40771 | 8 | КСС |
FHB 03-230-50-С120 | 570 | 230 | 40771 | 8 | КСС |
FHB 04-230-50-C120 | 570 | 230 | 40771 | 8 | КСС |
FHB 04-230-50-F30 | 570 | 230 | 40771 | 8 | КСС |
