Опоры освещения 0
При решении задачи по наружному освещению не обойтись без осветительных опор, обеспечивающих установку светильников и прожекторов на требуемой высоте. Наибольшее распространение получили металлические опоры освещения. Их стоимость и преимущества сбалансированы, а широкий выбор параметров не ограничивает возможности применения.

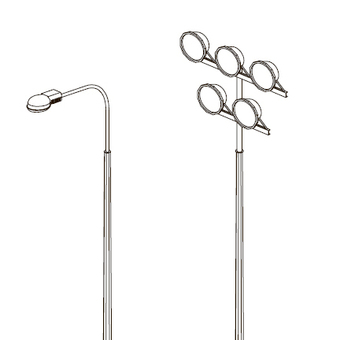

Опоры освещения могут выполнять одну или несколько функций, поэтому существует их разделение на типы:
- Несиловые опоры, предназначенные исключительно для высотного размещения осветительных приборов.

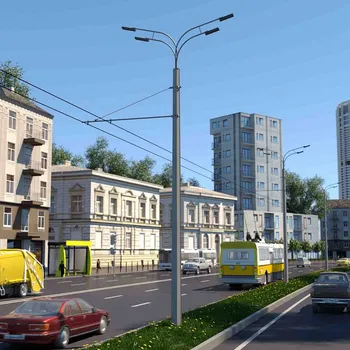

- Силовые опоры, на которых, кроме осветительных приборов, подвешиваются СИП. Некоторые виды силовых опор предназначены еще и для устройства низковольтных линий ВЛ-0,4 кВ и контактной сети городского электротранспорта. На них также размещаются рекламные и информационные щиты.
Ствол опор обоих типов выполняется:
- Из труб различного диаметра, соединенных в разъемную или неразъемную конструкцию. Данный тип опор называется трубчатыми опорами.
- Из стального проката, которому в процессе изгиба придается конусная форма, – это круглоконические опоры.
- Из стального листа, в процессе изгиба которого на поверхности прессуются грани. В итоге образуется граненый полый конус. Несиловые опоры преимущественно имеют восьмигранную форму.

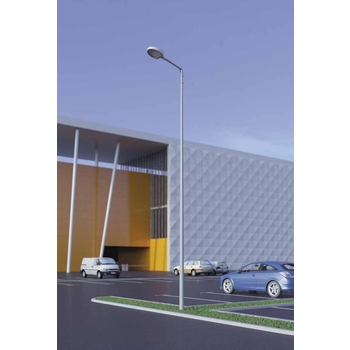

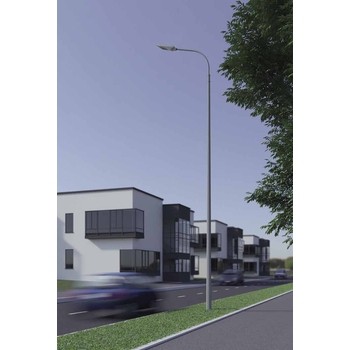

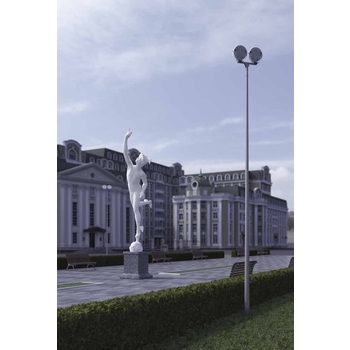

Несиловые опоры применяются для освещения улиц, дорог, микрорайонов, парковок, стоянок, АЗС, для функционально-декоративного освещения парков, скверов, аллей. Подвод питающего кабеля к осветительным приборам – только подземный. Обслуживание ведется через ревизионное окно, оснащенное планками для электрооборудования и болтом заземления. Высота опор составляет от 3-х до 12 (16) метров.
Модификации:
- трубчатые: НП, НФ – производитель ООО Opora Engineering; ОТ – производитель – группа компаний AMIRA; ОТ, КО, ОП, ОД и др. варианты обозначений.
- граненые: НФГ, НПГ, П-ФГ (складывающиеся), НФК, НПК – производитель ООО Opora Engineering, ОГК, ОГКК, ОГКС (складывающиеся), ВМО (высокомачтовые с мобильной короной, высота до 50 м) – производитель группа компаний AMIRA; Saturn P, Star P, Cassiopee PS(PD), Galaxie P, Orion PS(PD), Sextant P, Centaure PS(PD), Titanium, Auriga, Hinge (складывающиеся)– производитель компания Valmont.
- круглоконические: ОККК – типовое обозначение; НПК, НФК - ООО Opora Engineering; Auriga P, Antares P 60, Antares P 76, Astra PS , Astra PD , Sunpole P (для солнечных батарей) – компания Valmont.
Компания Valmont производит также несиловые конусные и трубчатые ворота и опоры, предназначенные для установки светосигнального оборудования и дорожных знаков. Аналогичное оборудование производят: ООО Opora Engineering – стойки светофорные и группа компаний AMIRA – опоры для светосигнального оборудования ОСФГ, ОГСГ.

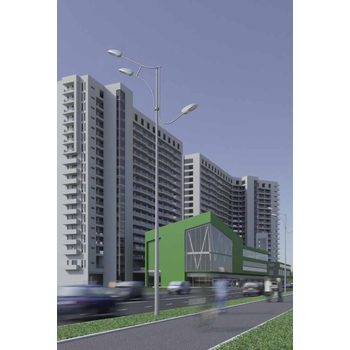

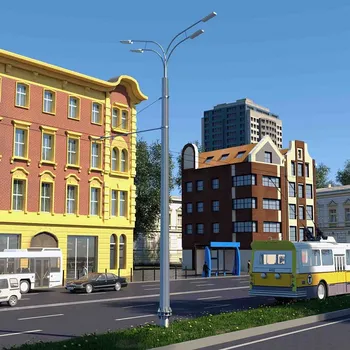

Силовые опоры применяются для освещения зон, аналогичных освещаемым несиловыми опорами, а также транспортных развязок, спортивных объектов, перронов, территорий промышленных предприятий. Подвод питающего кабеля производится воздушным способом, но конструкция позволяет выполнять и подземный подвод. Высота опор – 8-10 метров. Модификации опор:
- трубчатые: ОС – типовое обозначение; СФ, СП, ТП, ТФ – Opora Engineering; ОКС-AMIRA;
- граненые: ОГС – типовое обозначение; СФГ, СПГ, ТФГ - Opora Engineering; ОГСКС - AMIRA; Valsk P 191 / 220, Valsk P 252 / 300, Valsk P 333 / 370 – Valmont.
Условное обозначение опор содержит информацию, необходимую для их правильного подбора:
- высоту надземной и подземной части;
- способ установки;
- способ подвода питающего кабеля;
- величину несущей нагрузки;
- вид покрытия.
К примеру: ОКС-1,5-9,0 (01)ц свидетельствует о том, что это опора круглая силовая, номинальным усилием 1,2 тонны, высотой 9,0 м, фланцевая с воздушным подводом кабеля, поверхность защищена методом горячего цинкования.
Продукция
ТП-1800-10 Опора контактной сети прямостоечная трубчатая высота 10 метров
Опора контактной сети прямостоечная трубчатая
ТП-2000-9/11 Опора контактной сети прямостоечная трубчатая высота 9 метров
Опора контактной сети прямостоечная трубчатая
ТП-2000-9/12 Опора контактной сети прямостоечная трубчатая высота 9 метров
Опора контактной сети прямостоечная трубчатая
ТП-2200-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
Опора контактной сети прямостоечная трубчатая
ТП-2500-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
Опора контактной сети прямостоечная трубчатая
ТП-3000-9 Опора контактной сети прямостоечная трубчатая высота 9 метров
Опора контактной сети прямостоечная трубчатая
ТФ-700-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Опора контактной сети фланцевая трубчатая
ТФ-1000-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Опора контактной сети фланцевая трубчатая
ТФ-1300-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Опора контактной сети фланцевая трубчатая
ТФ-1500-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Опора контактной сети фланцевая трубчатая
ТФ-1800-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Опора контактной сети фланцевая трубчатая
ТФГ-700-9 Опора контактной сети фланцевая граненая высота 9 метров
Опора контактной сети фланцевая граненая
ТФГ-700-10 Опора контактной сети фланцевая граненая высота 10 метров
Опора контактной сети фланцевая граненая
ТФГ-1000-9 Опора контактной сети фланцевая граненая высота 9 метров
Опора контактной сети фланцевая граненая
ТФГ-1000-10 Опора контактной сети фланцевая граненая высота 10 метров
Опора контактной сети фланцевая граненая
ТФГ-1500-9 Опора контактной сети фланцевая граненая высота 9 метров
Опора контактной сети фланцевая граненая
ТФГ-1500-10 Опора контактной сети фланцевая граненая высота 10 метров
Опора контактной сети фланцевая граненая
ТФГ-1800-9 Опора контактной сети фланцевая граненая высота 9 метров
Опора контактной сети фланцевая граненая
ТФГ-1800-10 Опора контактной сети фланцевая граненая высота 10 метров
Опора контактной сети фланцевая граненая
ТФГ-2500-9 Опора контактной сети фланцевая граненая высота 9 метров
Опора контактной сети фланцевая граненая
ТФГ-2500-10 Опора контактной сети фланцевая граненая высота 10 метров
Опора контактной сети фланцевая граненая
ТФГ-3000-9 Опора контактной сети фланцевая граненая высота 9 метров
Опора контактной сети фланцевая граненая
ТФГ-3000-10 Опора контактной сети фланцевая граненая высота 10 метров
Опора контактной сети фланцевая граненая
НФК-4 Опора несиловая фланцевая круглоконическая высота 4 метра
Опора несиловая фланцевая круглоконическая
П-ФГ-5 Опора складывающаяся фланцевая граненая высота 5 метров
Опора складывающаяся фланцевая граненая
ТФ-2000-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Опора контактной сети фланцевая трубчатая
ТФ-2200-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Опора контактной сети фланцевая трубчатая
ТФ-2500-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Опора контактной сети фланцевая трубчатая
ТФ-3000-9 Опора контактной сети фланцевая трубчатая высота 9 метров
Опора контактной сети фланцевая трубчатая
ТФГ-2000-9 Опора контактной сети фланцевая граненая высота 10 метров
Опора контактной сети фланцевая граненая
ТФГ-2000-10 Опора контактной сети фланцевая граненая высота 10 метров
Опора контактной сети фланцевая граненая
НПК-5 Опора несиловая прямостоечная круглоконическая высота 5 метров
Опора несиловая прямостоечная круглоконическая
НПК-6 Опора несиловая прямостоечная круглоконическая высота 6 метров
Опора несиловая прямостоечная круглоконическая
НПК-7 Опора несиловая прямостоечная круглоконическая высота 7 метров
Опора несиловая прямостоечная круглоконическая
НПК-8 Опора несиловая прямостоечная круглоконическая высота 8 метров
Опора несиловая прямостоечная круглоконическая
НПК-9 Опора несиловая прямостоечная круглоконическая высота 9 метров
Опора несиловая прямостоечная круглоконическая
НПК-10 Опора несиловая прямостоечная круглоконическая высота 10 метров
Опора несиловая прямостоечная круглоконическая
НПГ-3 Опора несиловая прямостоечная граненая высота 3 метра
Опора несиловая прямостоечная граненая
НПГ-4 Опора несиловая прямостоечная граненая высота 4 метра
Опора несиловая прямостоечная граненая
НПГ-5 Опора несиловая прямостоечная граненая высота 5 метров
Опора несиловая прямостоечная граненая
НПГ-6 Опора несиловая прямостоечная граненая высота 6 метров
Опора несиловая прямостоечная граненая
НПГ-7 Опора несиловая прямостоечная граненая высота 7 метров
Опора несиловая прямостоечная граненая
НПГ-8 Опора несиловая прямостоечная граненая высота 8 метров
Опора несиловая прямостоечная граненая
НПГ-9 Опора несиловая прямостоечная граненая высота 9 метров
Опора несиловая прямостоечная граненая
НПГ-10 Опора несиловая прямостоечная граненая высота 10 метров
Опора несиловая прямостоечная граненая
НПГ-12 Опора несиловая прямостоечная граненая высота 12 метров
Опора несиловая прямостоечная граненая
НПГ-14 Опора несиловая прямостоечная граненая высота 14 метров
Опора несиловая прямостоечная граненая
НПГ-16 Опора несиловая прямостоечная граненая высота 16 метров
Опора несиловая прямостоечная граненая
