Мачты прожекторные 0

Освещение больших открытых территорий – промышленных предприятий (склады, площадки, стоянки), спортивных объектов (футбольные поля, поля для гольфа, хоккея на траве, ипподромы, горнолыжные склоны), транспортных объектов (аэропорты, аэродромы, речные порты, железнодорожные и автомобильные развязки), площадей у торговых и развлекательных центров – имеет свою специфику. Конечно, для создания общего освещения можно произвести расстановку стандартных осветительных опор (10-12 м) по периметру, разместив на них прожекторы или светильники. Однако такая схема, приведет к росту затрат на строительство и не решит задачу равномерного освещения, однако загромоздит территорию.
Проблема разрешима с применением прожекторных мачт, высота которых составляет от 12 до 50 метров. Ствол мачты способен вынести нагрузку, создаваемую большим количеством прожекторов, имеющих не только внушительный вес, но и размеры. Прожекторы, установленные на мачтах, создают равномерное без ослепления и затенений освещение территории.

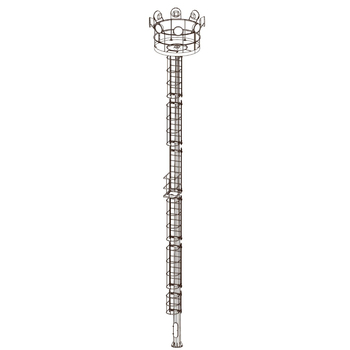

Производители прожекторных мачт: ООО Opora Engineering, компания Valmont и группа компаний AMIRA – предлагают потребителю продукцию с широким спектром выбора основных параметров. Опоры и мачты имеют не только различную высоту, но и конструктивные особенности ствола и рамы для установки осветительного оборудования. Ствол мачт трубчатый, гранено-конический или круглоконический. Рама (корона) для размещения прожекторов имеет мобильное, стационарно-мобильное и стационарное положение. Короны имеют различную конфигурацию, от которой зависит количество устанавливаемых прожекторов. Мобильная корона опускается до уровня обслуживания с земли с применением лебедки, расположенной в нижней части ствола мачты. Обслуживание стационарной рамы производится с площадки для обслуживания, а подъем на нее осуществляется по лестницам с ограждением или без ограждения (со страховочным поясом). Лестницы могут иметь площадки для отдыха. Комплектация определяется при заказе мачт.
Модели осветительных мачт Opora Engineering с гранено-коническим стволом:
- МГФ-М – мобильная корона;
- МГФ-СР – стационарная корона;
- МГФ-СР-М – стационарно-мобильная корона.
Opora Engineering производит также стальные и алюминиевые мачты связи, высотой 16-50 м, которые могут оснащаться лестницами и площадками для обслуживания, на которых могут располагаться стойки. Выдвижные опоры, применяемые для временной установки ОП, – также продукция данной компании. Они имеют телескопический принцип работы.
Высокомачтовые опоры AMIRA:
- ВМОН – мобильная корона, граненый ствол;
- ВМОНТ – стационарная корона, граненый ствол.
Радиомачты РМГ на базе опор с гранено-коническим стволом ВМО и ВМОН – продукция AMIRA . Их высота может достигать 70 метров. ОГЛЭП – опоры для линий электропередач 35, 110 и 220 кВ, представляющие собой граненую конструкцию с траверсами и тросостойками, – также продукция Амира. Нагрузка воспринимается одним несущим стволом конической формы.
Опоры компании Valmont, применяемые для высотного размещения прожекторов, представляют собой конус с граненой (Agena P, Belier P, Sydney P) или круглой (Altor P) поверхностью.
Все прожекторные мачты и опоры защищены от коррозии методом горячего цинкования. Их установка ведется фланцевым способом с фиксацией к закладной детали фундамента. Исключение составляют выдвижные опоры, для фиксации которых служат опорные консоли.
Продукция

ВМО-40 Высокомачтовые опоры с мобильной короной высота 40 метров
Высокомачтовые опоры с мобильной короной

ВМО-45 Высокомачтовые опоры с мобильной короной высота 45 метров
Высокомачтовые опоры с мобильной короной

ВМО-50 Высокомачтовые опоры с мобильной короной высота 50 метров
Высокомачтовые опоры с мобильной короной

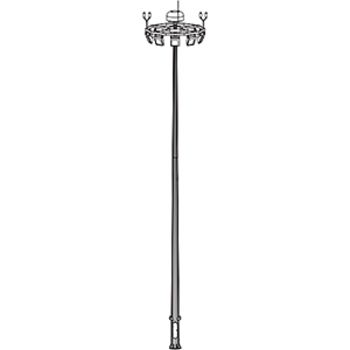

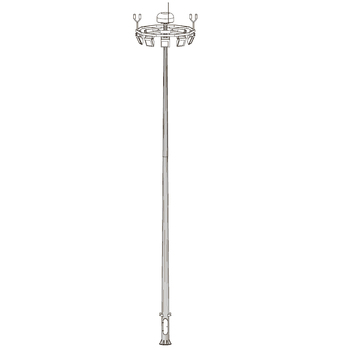

ВМО Высокомачтовые опоры с мобильной короной
Высокомачтовые опоры с мобильной короной

ВМО-16 Высокомачтовые опоры с мобильной короной высота 16 метров
Высокомачтовые опоры с мобильной короной

ВМО-20 Высокомачтовые опоры с мобильной короной высота 20 метров
Высокомачтовые опоры с мобильной короной

ВМО-25 Высокомачтовые опоры с мобильной короной высота 25 метров
Высокомачтовые опоры с мобильной короной

ВМО-30 Высокомачтовые опоры с мобильной короной высота 30 метров
Высокомачтовые опоры с мобильной короной

ВМО-35 Высокомачтовые опоры с мобильной короной высота 35 метров
Высокомачтовые опоры с мобильной короной

ВМОН-11 Высокомачтовые граненые опоры со стационарной короной высота 11 метров
Высокомачтовые граненые опоры со стационарной короной

ВМОН-16 Высокомачтовые граненые опоры со стационарной короной высота 16 метров
Высокомачтовые граненые опоры со стационарной короной

ВМОН-20 Высокомачтовые граненые опоры со стационарной короной высота 20 метров
Высокомачтовые граненые опоры со стационарной короной

ВМОН-25 Высокомачтовые граненые опоры со стационарной короной высота 25 метров
Высокомачтовые граненые опоры со стационарной короной

ВМОН-30 Высокомачтовые граненые опоры со стационарной короной высота 30 метров
Высокомачтовые граненые опоры со стационарной короной

ВМОН-35 Высокомачтовые граненые опоры со стационарной короной высота 35 метров
Высокомачтовые граненые опоры со стационарной короной

ВМОН-40 Высокомачтовые граненые опоры со стационарной короной высота 40 метров
Высокомачтовые граненые опоры со стационарной короной

ВМОН-50 Высокомачтовые граненые опоры со стационарной короной высота 50 метров
Высокомачтовые граненые опоры со стационарной короной

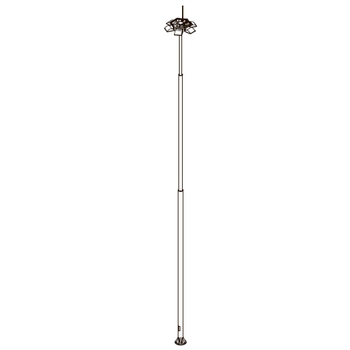

ВМОН Высокомачтовые граненые опоры со стационарной короной
Высокомачтовые граненые опоры со стационарной короной

ВМОНТ-16 Высокомачтовые трубчатые опоры со стационарной короной высота 16 метров
Высокомачтовые трубчатые опоры со стационарной короной

ВМОНТ-18 Высокомачтовые трубчатые опоры со стационарной короной высота 18 метров
Высокомачтовые трубчатые опоры со стационарной короной

ВМОНТ-20 Высокомачтовые трубчатые опоры со стационарной короной высота 20 метров
Высокомачтовые трубчатые опоры со стационарной короной

ВМОНТ-25 Высокомачтовые трубчатые опоры со стационарной короной высота 25 метров
Высокомачтовые трубчатые опоры со стационарной короной

ВМОНТ-30 Высокомачтовые трубчатые опоры со стационарной короной высота 30 метров
Высокомачтовые трубчатые опоры со стационарной короной

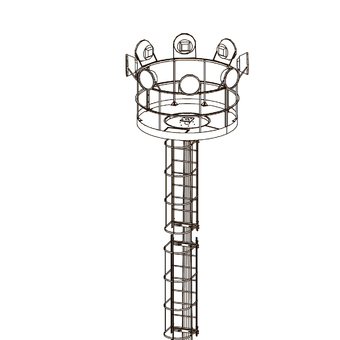

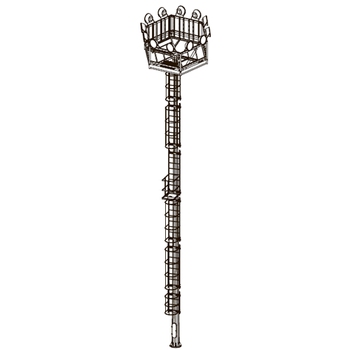

ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
Высокомачтовые трубчатые опоры со стационарной короной

Agena P - 12 Стальная осветительная мачта 12-гранная высота 12 метров
Стальная осветительная мачта 12-гранная

Agena P - 14 Стальная осветительная мачта 12-гранная высота 14 метров
Стальная осветительная мачта 12-гранная

Agena P - 16 Стальная осветительная мачта 12-гранная высота 16 метров
Стальная осветительная мачта 12-гранная

Agena P - 18 Стальная осветительная мачта 12-гранная высота 18 метров
Стальная осветительная мачта 12-гранная

Agena P - 20 Стальная осветительная мачта 12-гранная высота 20 метров
Стальная осветительная мачта 12-гранная

Agena P - 22 Стальная осветительная мачта 12-гранная высота 22 метра
Стальная осветительная мачта 12-гранная

Agena P - 24 Стальная осветительная мачта 12-гранная высота 24 метра
Стальная осветительная мачта 12-гранная

Agena PL - 12 Стальная осветительная мачта 12-гранная высота 12 метров
Стальная осветительная мачта 12-гранная

Agena PL - 14 Стальная осветительная мачта 12-гранная высота 14 метров
Стальная осветительная мачта 12-гранная

Agena PL - 16 Стальная осветительная мачта 12-гранная высота 16 метров
Стальная осветительная мачта 12-гранная

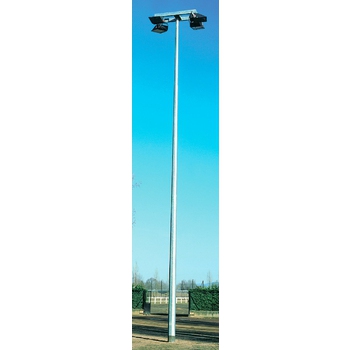

Agena P Стальная осветительная мачта 12-гранная
Стальная осветительная мачта 12-гранная

Agena PL - 18 Стальная осветительная мачта 12-гранная высота 18 метров
Стальная осветительная мачта 12-гранная

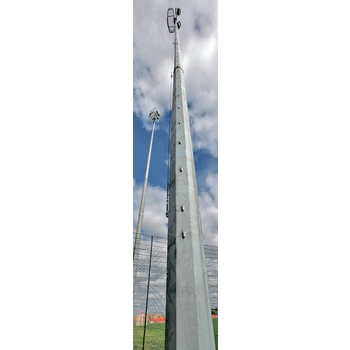

Belier P Стальная осветительная мачта 16-гранная
Стальная осветительная мачта 16-гранная

Belier P - 16 Стальная осветительная мачта 16-гранная высота 16 метров
Стальная осветительная мачта 16-гранная

Belier P - 18 Стальная осветительная мачта 16-гранная высота 18 метров
Стальная осветительная мачта 16-гранная

Belier P - 20 Стальная осветительная мачта 16-гранная высота 20 метров
Стальная осветительная мачта 16-гранная

Belier P - 22 Стальная осветительная мачта 16-гранная высота 22 метра
Стальная осветительная мачта 16-гранная

Belier P - 24 Стальная осветительная мачта 16-гранная высота 24 метра
Стальная осветительная мачта 16-гранная

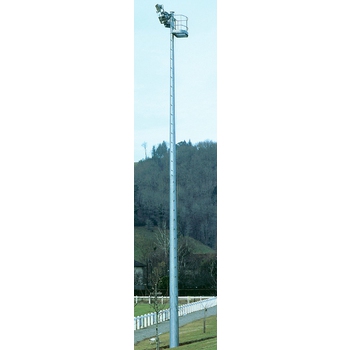

Sydney P Стальная осветительная мачта 16-гранная
Стальная осветительная мачта 16-гранная

Sydney P - 20 Стальная осветительная мачта 16-гранная высота 20 метров
Стальная осветительная мачта 16-гранная

Sydney P - 21 Стальная осветительная мачта 16-гранная высота 21 метр
Стальная осветительная мачта 16-гранная

Sydney P - 22 Стальная осветительная мачта 16-гранная высота 22 метра
Стальная осветительная мачта 16-гранная

Sydney P - 23 Стальная осветительная мачта 16-гранная высота 23 метра
Стальная осветительная мачта 16-гранная

Sydney P - 24 Стальная осветительная мачта 16-гранная высота 24 метра
Стальная осветительная мачта 16-гранная
