Молниеотводы

Основными частями молниеотвода являются молниеприемник, токоотвод, заземлитель и несущее основание. Наиболее распространены молниеотводы, выполненные на базе опорных конструкций – осветительных опор. Молниеприемником в данном случае является металлический стержень, длиной до 10 м, устанавливаемый на вершине опоры. Наиболее целесообразно и экономически выгодно совмещать функцию освещения объектов и их защиту, то есть, размещать молниеприемник одновременно со светильниками или прожекторами. Молниеприемник, как и вся конструкция, защищен от коррозии методом горячего цинкования.

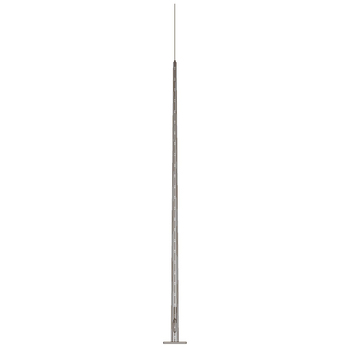

Компания Opora Engineering производит молниеотводы на базе несиловых граненых фланцевых опор НФГ высотой 7 (8; 9; 10; 11,5) метров. Молниеприемник-надставка фиксируется к опоре болтами. Высота конструкции составляет от 10 до 19,5 метров, в том числе, высота надставки – 3 (7; 8) метров. Опора имеет подпятник с отверстиями. Диаметр и количество отверстий опорного фланца и их расположение, должны быть идентичны аналогичным, имеющимся на закладной детали фундамента.

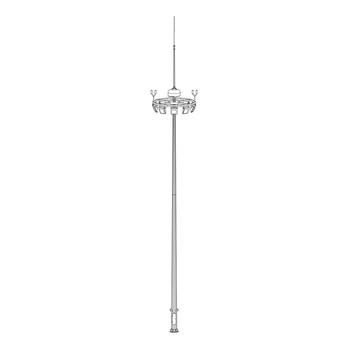

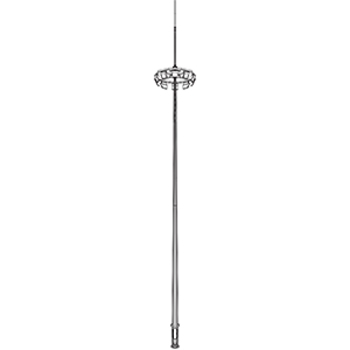

Компания AMIRA производит молниеотводы МОГК на базе несиловых граненых опор ОГК, а также ВГМ и ВГН на базе высокомачтовых опор с мобильной и стационарной короной. Молниеотводы равномерно освещают и защищают большие открытые территории. Высота молниеотводов, складываемая из высоты опоры и высоты молниеприемника, составляет от 20 до 70 метров. Молниеприемник крепится над короной с применением адаптера. Обслуживание оборудования, установленного на мобильной короне, производится с земли. Для опускания применяется лебедка, размещаемая в нижней части опоры. Для обслуживания оборудования, установленного на стационарной раме, применяются лестницы с ограждением и без него, площадки для обслуживания и площадки для отдыха. Комплектация и индивидуальные параметры опор определяются потребителем.

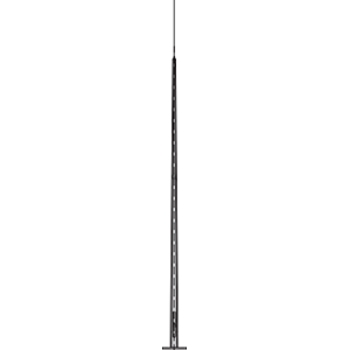

Молниеотводная мачта Iglica компании Valmont состоит из граненой конической опоры высотой от 18 до 30 метров и надставки, присоединяемой к опоре фланцевым способом.

Ствол опор, совмещенных с молниеприемником, изготавливается из стального проката. Конусная форма придается при изгибе, грани формируются при прессовании. Сварной шов (1 или 2) соединяет кромки листа. Все молниеотводы могут быть окрашены в цвет, соответствующий любому из каталога RAL.

Установка молниеотводов производится фланцевым способом на фундамент с закладной деталью. Тип закладной детали, рекомендован производителем опор. Размеры фундамента определяются расчетным путем с учетом веса конструкции, ветрового района эксплуатации, характеристик грунта. Состав бетона зависит от климатических условий эксплуатации.

В связи с тем, что подвод питающего кабеля к осветительным приборам, установленным на опорах данного типа, производится подземным способом и проходит внутри полого ствола, для его обслуживания в нижней части опор имеется ревизионное окно (лючок). Там расположены планки электрокомплектующих и болт заземления.
