Кронштейны, короны, оголовники 0
Осветительные приборы (прожекторы и светильники) могут быть установлены на опору освещения без применения дополнительных элементов. Такой способ установки называется торцевым или торшерным. При этом посадочный диаметр светильника (прожектора) должен соответствовать посадочному диаметру опоры. Данный способ установки целесообразен при необходимости установки одного осветительного прибора. Расширить возможности и обеспечить установку необходимого количества ОП позволяют оголовники и кронштейны, короны.
Компании Opora Engineering, AMIRA, Valmont, являющиеся производителями опор освещения, предлагают большой выбор приспособлений для установки светильников, которые подразделяются по типам устанавливаемых осветительных приборов:
- консольных светильников;
- подвесных светильников;
- прожекторов;
- прочие.
Условное обозначение кронштейнов содержит буквенно-цифровую информацию, которая включает в себя тип кронштейна, количество посадочных мест (рожков), угол между рожками, вылет по горизонтали и вертикали, вид крепления и угол наклона к горизонту.
Компания Opora Engineering применяет следующие условные обозначения:
тип кронштейна обозначен буквами: К – консольный, Т – торшерный, С – подвесной, П – прожекторный. Количество посадочных мест определено цифрой от 1 до 16. Угол между рожками может составлять от 0 до 1800. Тип установочного места: О – обечайка, Ф – фланец, Н – настенный, П – приставной. Размер установочного места обозначен цифрами:
- для установки с обечайкой от 1 до 12, при этом каждой из цифр определен стандартный внешний и внутренний диаметр обечайки. К примеру, О12 имеет внешний диаметр 285 мм, внутренний – 48 мм;
- для фланцевой установки цифрами от 1 до 18;
- для настенной установки цифрами от 1 до 4;
- приставные – цифрами 1-6.
При изготовлении кронштейнов соблюдаются типовые размеры, которые в условном обозначении кронштейна могут не указываться, то есть, это следует по умолчанию. В частности, типовой угол наклона к горизонту составляет:
- для консольных светильников - 15°;
- для торшерных светильников - 90°;
- для подвесных светильников - 90°;
- для прожекторов - 0°.
Opora Engineering производит следующие модели кронштейнов:
- для консольных светильников: Серия 1 – «Стандарт», Серия 2 – «Вектор», Серия 3 – «Гранд», Серия 4 – «Ладья», Серия 5 – «Стрела», Серия 6 – «Флагман», Серия 12 – «Модерн»;
- для подвесных светильников: Серия 1 – «Стандарт», Серия 10 – «Солярис», Серия 8 – «Ретро»;
- для торшерных светильников: Серия 30 – «Пушкинский»;
- для прожекторных: Серия 14 – «Т-образные».
Компания AMIRA вид крепления обозначает цифрой, к примеру, 1 обозначает установку внутрь опоры. Данным производителем соблюдаются типовые размеры посадочных мест:
- для крепления кронштейна на опору – 50 или 60 мм;
- для крепления светильника – 48 мм.
Угол наклона, принимаемый по умолчанию, имеет также цифровое обозначение. К примеру, 5 – соответствует углу 900 (для подвесных светильников).

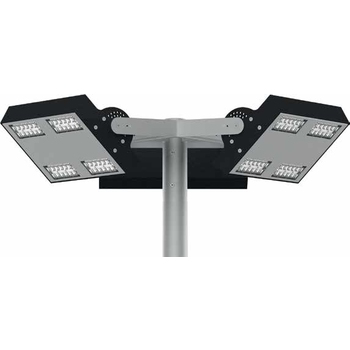

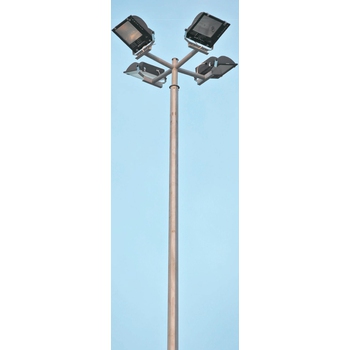

Для установки прожекторов, могут применяться Т-образные, Н-образные, Х-образные кронштейны, также круглые и многогранные короны различного диаметра. Для декоративного украшения торшерных опор – применяется кронштейн-навершие.
Условное обозначение кронштейнов Valmont для консольных светильников OC, KC, KCC, содержит информацию о количестве рожков, отображенную соответствующей буквой: S – однорожковый, D – 2-х, T – 3-х,G – 4-х, R5 – 5-ти, R6 – 6-ти. Угол наклона также обозначен соответствующим цифровым символом. Кронштейны для прожекторов имеют маркировку – L, T, V, H, K, указывающую форму поперечины.
Продукция
К1П Приставной кронштейн
Приставной кронштейн

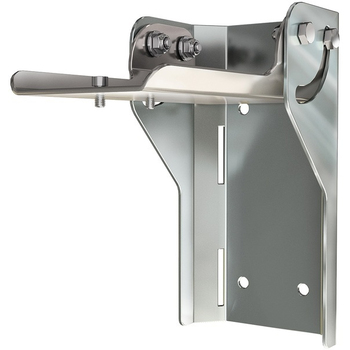

Кронштейн регулируемый консольный КРК F2
Кронштейн регулируемый консольный КРК LC F2

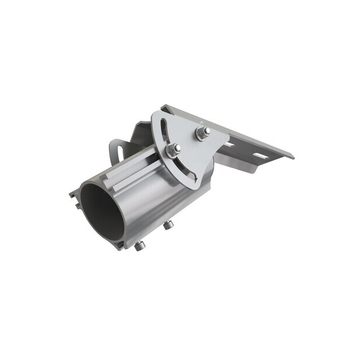

Кронштейн регулируемый консольный КРК-2 Lite

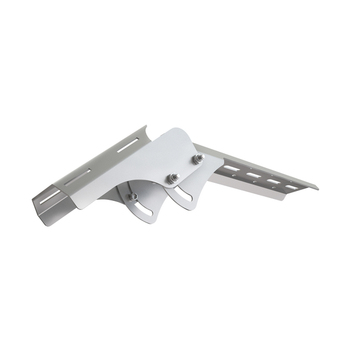

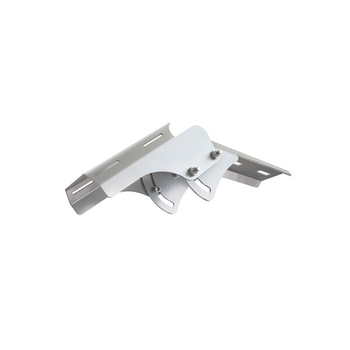

Кронштейн регулируемый консольный КРК-2 Lite wall
Кронштейн регулируемый консольный КРК-2 Wall
Кронштейн регулируемый консольный КРК2

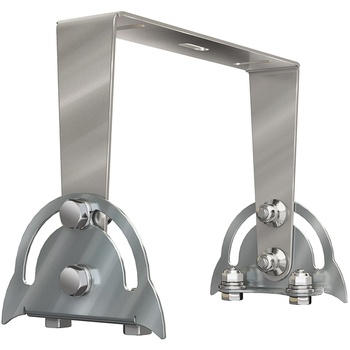

Кронштейн Регулируемый П-образный КРП

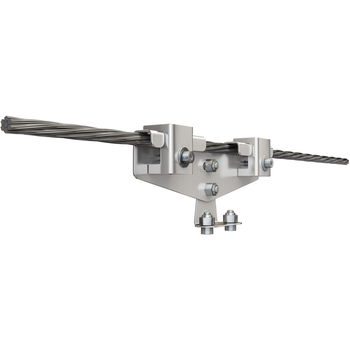

Кронштейн тросовый КТ
Кронштейн тросовый регулируемый КТР
Стандарт (серия 1) Кронштейн для консольных светильников
Кронштейн для консольных светильников
Стандарт (серия 1) Кронштейн для подвесных светильников
Кронштейн для подвесных светильников
Вектор (серия 2) Кронштейн для консольных светильников
Кронштейн для консольных светильников
Гранд (серия 3) Кронштейн для консольных светильников
Кронштейн для консольных светильников
Ладья (серия 4) Кронштейн для консольных светильников
Кронштейн для консольных светильников
Стрела (серия 5) Кронштейн для консольных светильников
Кронштейн для консольных светильников
Флагман (серия 6) Кронштейн для консольных светильников
Кронштейн для консольных светильников
Солярис (серия 10) Кронштейн для подвесных светильников
Кронштейн для подвесных светильников
Модерн (серия 12) Кронштейн для консольных светильников
Кронштейн для консольных светильников
Т-образный (серия 14) Кронштейн для прожекторных светильников
Кронштейн для прожекторных светильников
L, T, V, H, K Кронштейны для прожекторов
Кронштейны для прожекторов

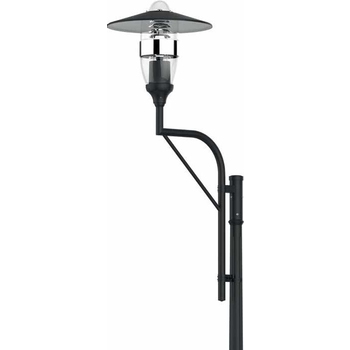

Ретро (серия 8) Кронштейн для подвесных светильников
Кронштейн для подвесных светильников
Пушкинский (серия 30) Кронштейн для торшерных светильников
Кронштейн для торшерных светильников
Кронштейны для установки консольных светильников
Кронштейны для установки консольных светильников
Кронштейны для установки подвесных светильников
Кронштейны для установки подвесных светильников
Кронштейны для установки торшерных светильников
Кронштейны для установки торшерных светильников
Кронштейны для установки прожекторов и настенных светильников
Кронштейны для установки прожекторов и настенных светильников
Тип WA-1...WA-20/2 Оголовники
Оголовники
Тип WR-2/1/0,95/5...WR-4/2/1,0/5 ZP Оголовники
Оголовники
Тип WR-8A/1/0,6/5...WR-10/2/0,85/0 Оголовники
Оголовники
Тип WR-13/1/0,8/5 ZP...WR-61/1/2,0/5 Оголовники
Оголовники

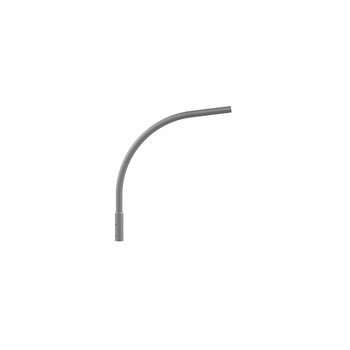

Тип WR-14/1/1,0/5...WR-18A/1/1,5/5 Оголовники
Оголовники
Тип WR-19/1/1,0/0...WR-21/2/1,5/0 Оголовники
Оголовники
Тип WRP-1/1,0/0,7/5...WRP-3/1,5/1,2/5 Оголовники
Оголовники
Тип WN-1...WN-42 Оголовники
Оголовники
Тип WM-1...WM-6 Оголовники
Оголовники
Тип WRK-3...WRK-6 Оголовники
Оголовники
Тип KA-A1...KA-21 Бра
Бра
Тип WT-2...WT-14/2 Оголовники
Оголовники
Тип WTM-11/1...WTM-20/2 Оголовники
Оголовники
Системы консолей 1...3+1
Системы консолей
Системы консолей P1 / P2
Системы консолей
Тип KR / KP Бра
Бра

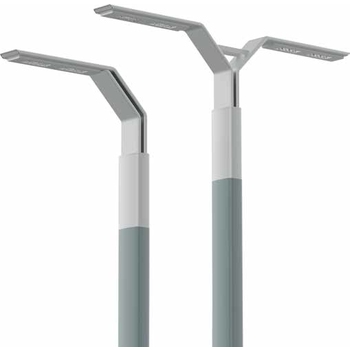

GULLWING LED Светодиодные комплекты освещения
Светодиодные комплекты освещения IP66, 80 Вт
Декоративные элементы
Декоративные элементы

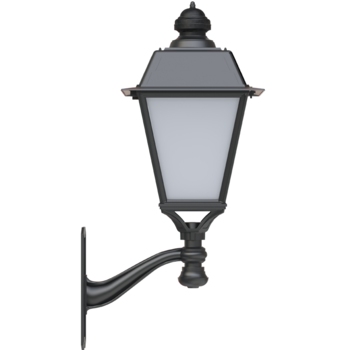

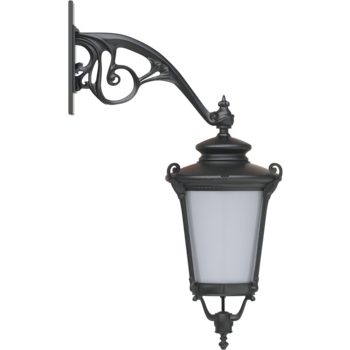

Svetpro UM20-3620 Уличные бра
Уличные бра

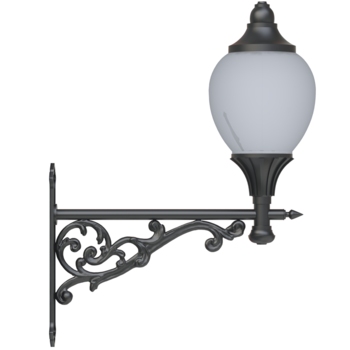

Svetpro UM20-3621 Уличные бра
Уличные бра
Svetpro UM20-3622 Уличные бра
Уличные бра
Статьи по теме
Порядок установки кронштейна на оголовок осветительной конструкции модели НФГ
Способ монтажа кронштейна на оголовке опоры зависит от его типа. Чаще всего используются модели с хвостовиком и ограничивающей шайбой, так как они обеспечивают максимальную прочность.
Критерии выбора кронштейнов для комплектования опор модели НПГ
Основными факторами, которые нужно учитывать при выборе кронштейнов, является высота и длина выносов, количество рожков, их взаимное расположение относительно друг друга.
Классификация кронштейнов для опор освещения
В каталогах производителей доступно большое количество моделей кронштейнов, которые имеют разную форму и размеры, различные способы установки и количество консолей для СП.
