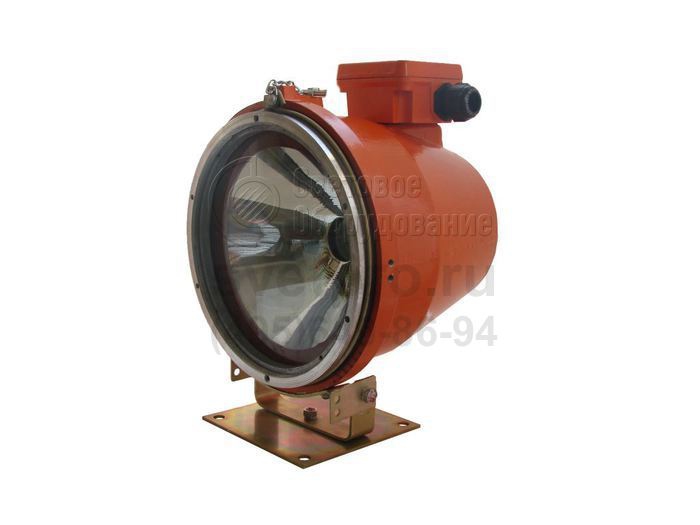

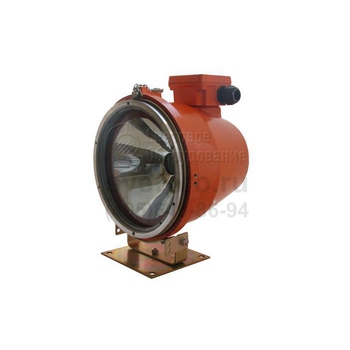

ПКС, ПЗС Взрывозащищенный прожектор
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED), Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ПКС, ПЗС |
Мощность: | 16-250 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы соответствуют первому уровню взрывозащиты. Они применяются для освещения 1-й и 2-й зоны, выделяемой на территории объектов, на которых не исключено образование взрывоопасной среды: химические, нефтехимические, деревообрабатывающие, лакокрасочные, текстильные предприятия.
Прожектор устанавливается и регулируется благодаря наличию поворотного устройства. Вводная коробка позволяет осуществлять тупиковый и транзитный монтаж.
В модификациях устанавливается лампа накаливания (250 Вт) или светодиодный модуль (36 Вт). Клеммная колодка ламповых версий выполнена с контактами WAGO, светодиодных версий: с обычными контактами и WAGO. КСС соответствует типам К и Г. Цветовая температура LED – холодная белая (более 5000 К), угол рассеивания: 10 и 20 градусов.
Взрывонепроницаемость оболочки обеспечивает винтовой лабиринт, посредством которого объединены составные части: корпус и боросиликатное стекло, неразъемно объединенное с металлическим кольцом. Резиновое уплотнительное кольцо, проложенное в области объединения, обеспечивает герметичность IP65. В дополнительную комплектацию входят защитная решетка, крепления, кабельный ввод и пробка.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников.
Общие технические характеристики
Коэффициент мощности | 1 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 11 |
Срок службы | 10 лет |
Пример записи для заказа - 031046 Светильник ПЗС-ВМ-250 WAGO
Тип кривой - Г(глубокая)
В базовом варианте подвесной светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, на поворотном устройстве, без решётки.

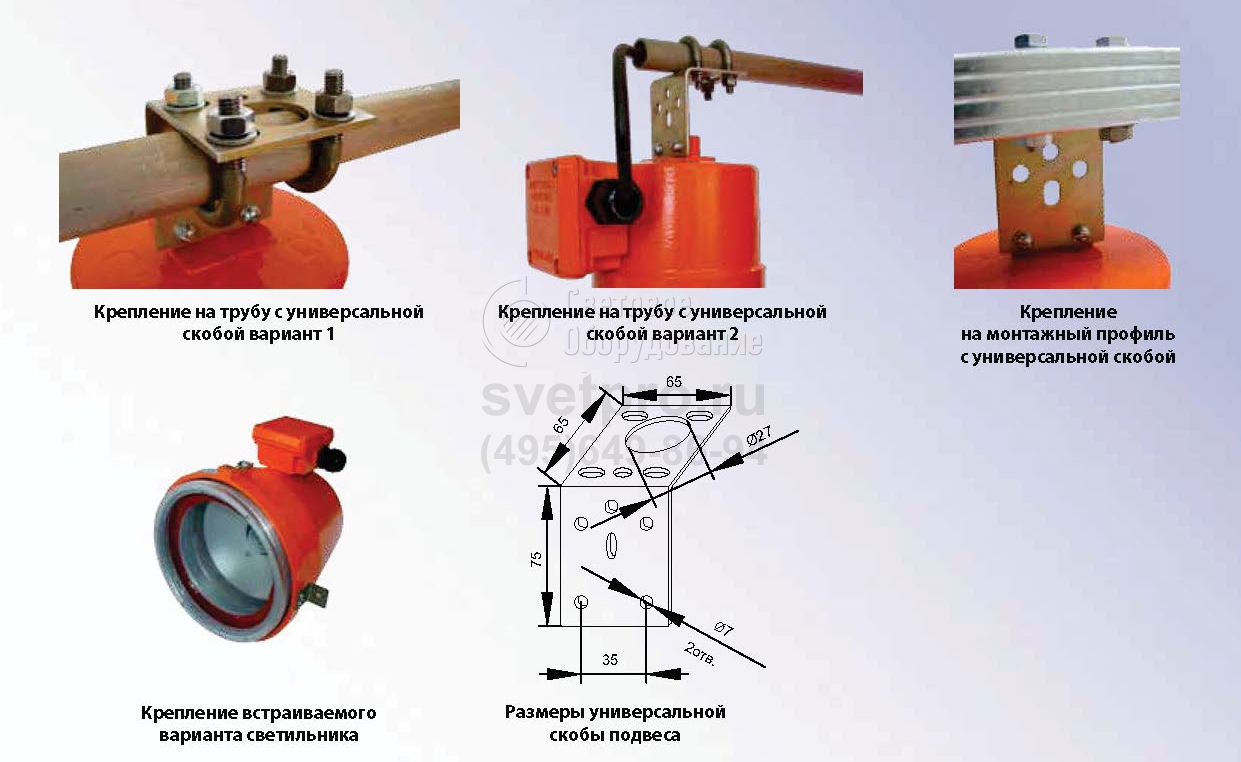

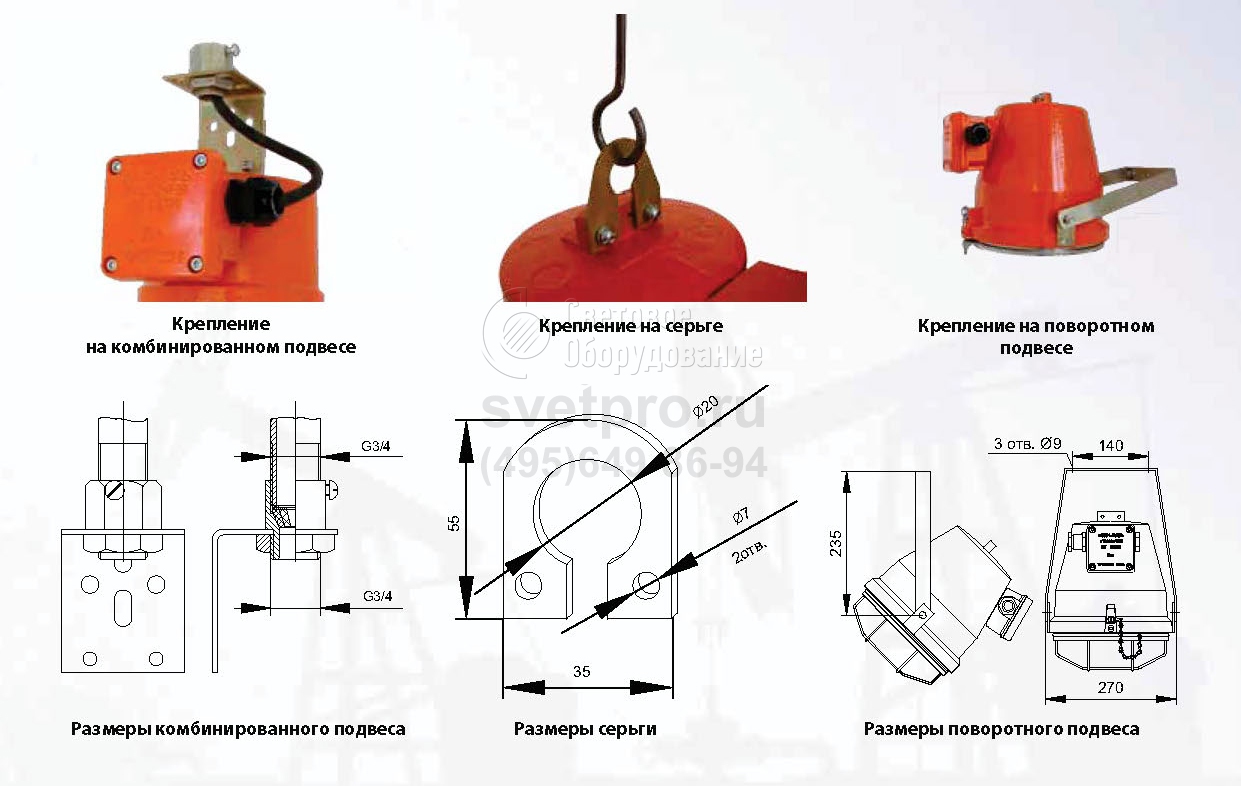

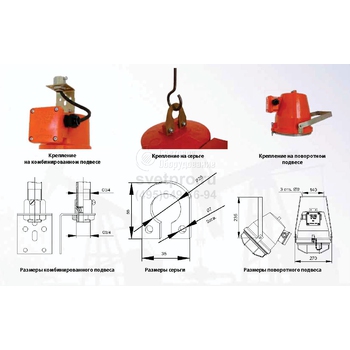

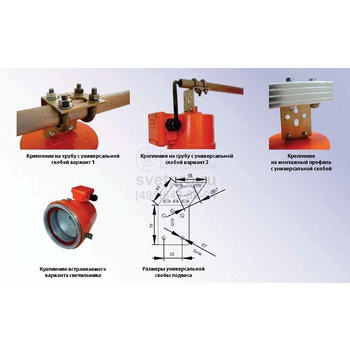

Варианты установки и крепежа

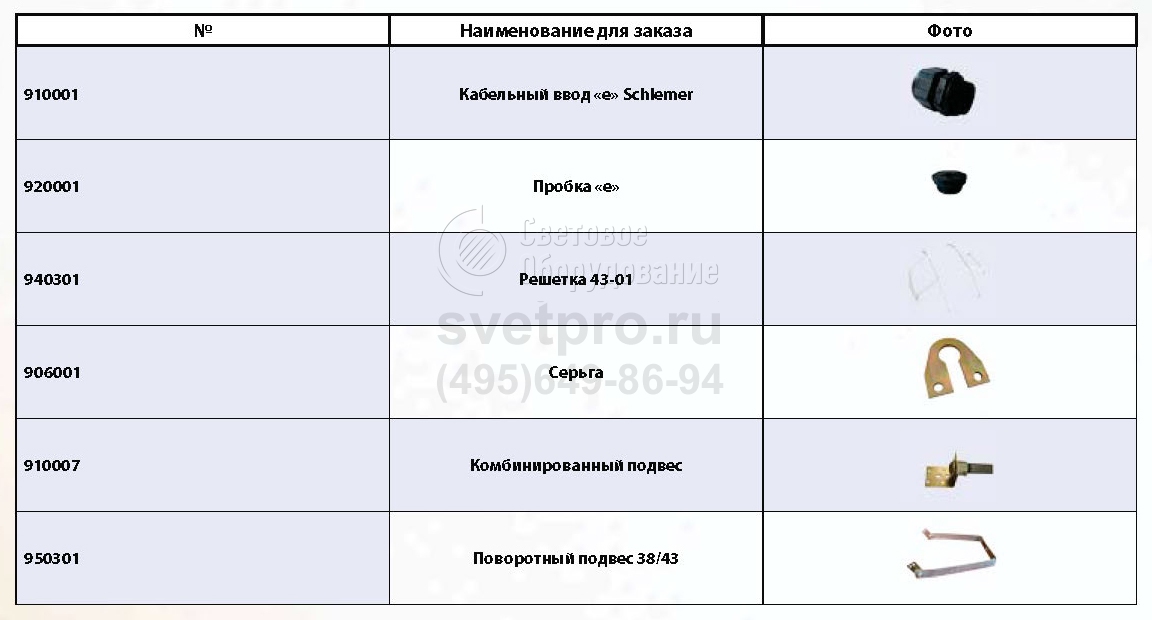

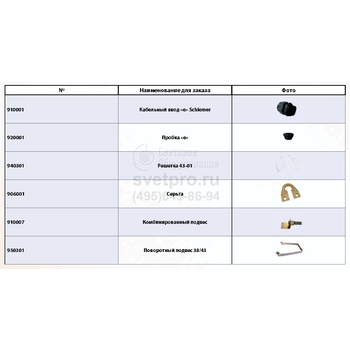

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

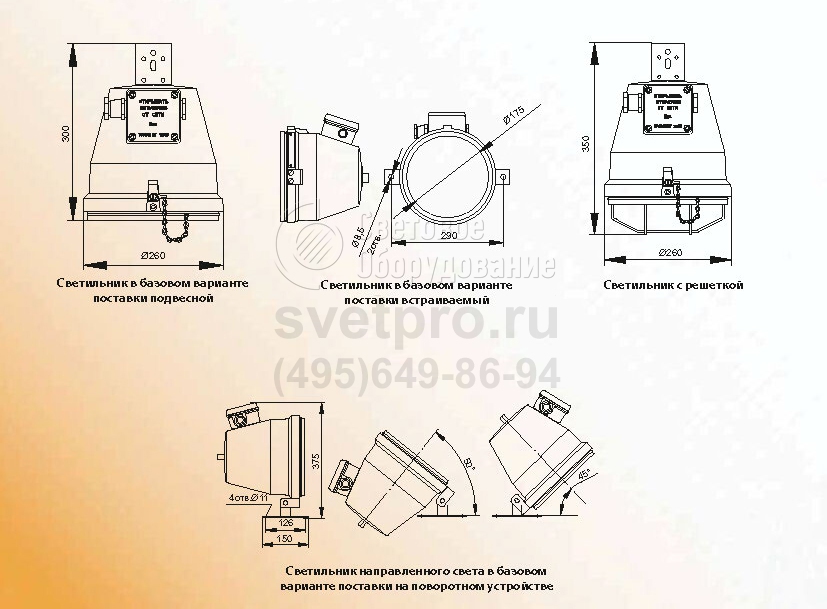

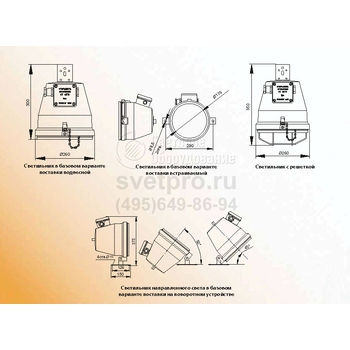

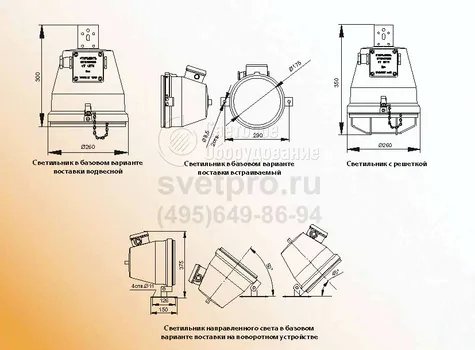

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ПЗС-ВМ-250 WAGO | 250 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
ПЗС-ВМ-250 WAGO УХЛ1 | 250 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
ПЗС-ВМ-Д (НСП43М-16Д 36 20 ХБ УХЛ1) WAGO | 16 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | - | Есть |
ПЗС-ВМ-Д (НСП43М-16Д 36 20 ХБ) WAGO | 16 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | - | Есть |
ПКС-ВМ-Д (НСП43М-16Д 36 10 ХБ УХЛ1) WAGO | 16 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | - | Есть |
ПКС-ВМ-Д (НСП43М-16Д 36 10 ХБ) | 16 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | - | Есть |
ПКС-ВМ-Д (НСП43М-16Д 36 10 ХБ) WAGO | 16 Вт | - | Светодиоды | 1Ex d e IIC T6 Gb | - | Есть |
