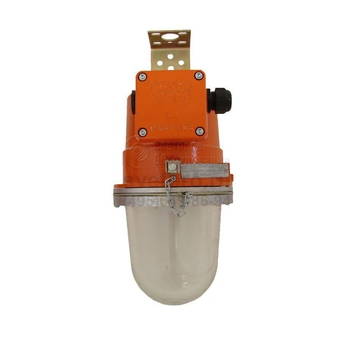

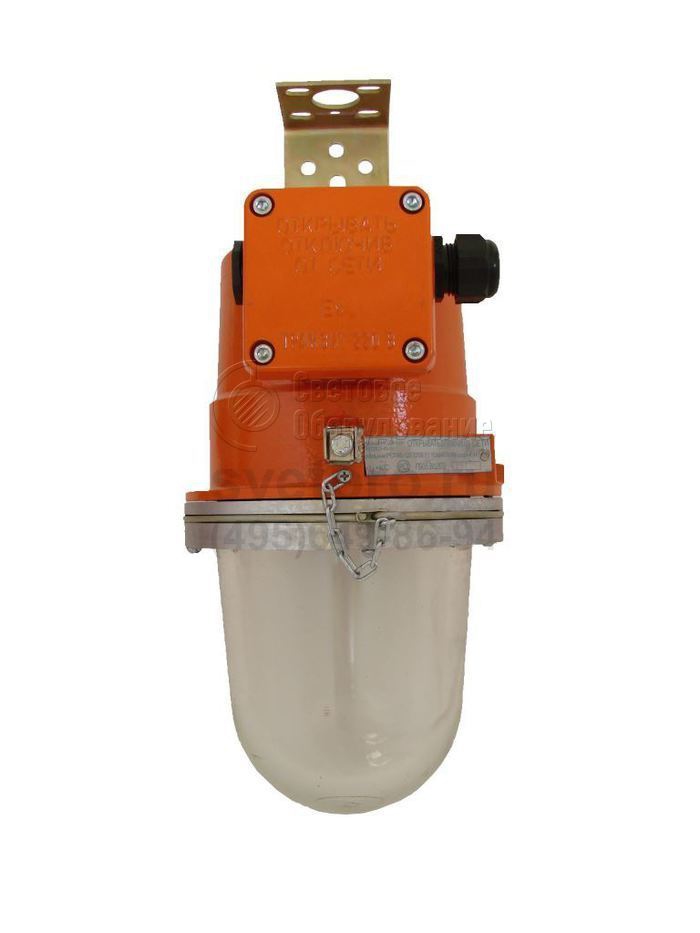

РСП45, ЖСП47, НСП47, ФСП03 Ламповый светильник общего освещения
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН), Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ), Ртутная лампа (ДРЛ), Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | GX24q4, G23, 2G10, GX24q3, E27, G12 |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | РСП45, ЖСП47, НСП47, ФСП03 |
Мощность: | 9-200 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы РСП45, ЖСП47, НСП47, ФСП03 применяются для общего освещения производственных территорий, отнесенных к зонам 1-го и 2-го класса при вероятности образования взрывоопасной среды. Они характерны для нефтяной, химической, газовой промышленности, лакокрасочным, деревообрабатывающим текстильным предприятиям.
Подвесной способ монтажа осуществляется на трубу, рым-болт, профиль. Крепления входят в базовую (поворотный подвес) или дополнительную (хомут, универсальная скоба, встраиваемый и комбинированный подвес и подвес с рым-болтом). Модификации включают версии для транзитного и тупикового монтажа: с вводной коробкой (КР) и прямым вводом (КТ). Исполнение КМ – только для тупикового монтажа.
Приоритеты цветовой температуры света, качество цветопередачи, количества излучаемого света, предельное значение отрицательной температуры, не отражающееся на работе изделия, реализуется наличием модификаций с ДРИ, ДРЛ, КЛЛ, ДНаТ, ЛОН. Имеются также варианты для автоламп с электропитанием от источника постоянного тока 12 и 24 В.
Взрывонепроницаемая оболочка образуется резьбовым объединением корпуса, крышки и обечайки, в которую неразъемно заключен светопропускающий элемент. Степень защиты оптического отсека – IP65.
Описание конструкции
Взрывонепроницаемая оболочка светильника состоит из двух частей – колпака и корпуса. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. Колпак представляет собой светопропускающий элемент, отлитый из боросиликатного стекла и герметично закрепленный в металлическом кольце. С корпусом колпак соединяется посредством резьбового лабиринта, обеспечивающего взрывонепроницаемое соединение. Для защиты внутреннего объема от влаги и пыли соединение уплотняется резиновым кольцом. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж светильников
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 8 |
Срок службы | 10 лет |
Пример записи для заказа - 024008 Светильник ГСП47-01-35
В базовом варианте светильник поставляется с одним кабельным вводом и одной пробкой для тупикового монтажа, с универсальной скобой подвеса, без решётки и без отражателя.

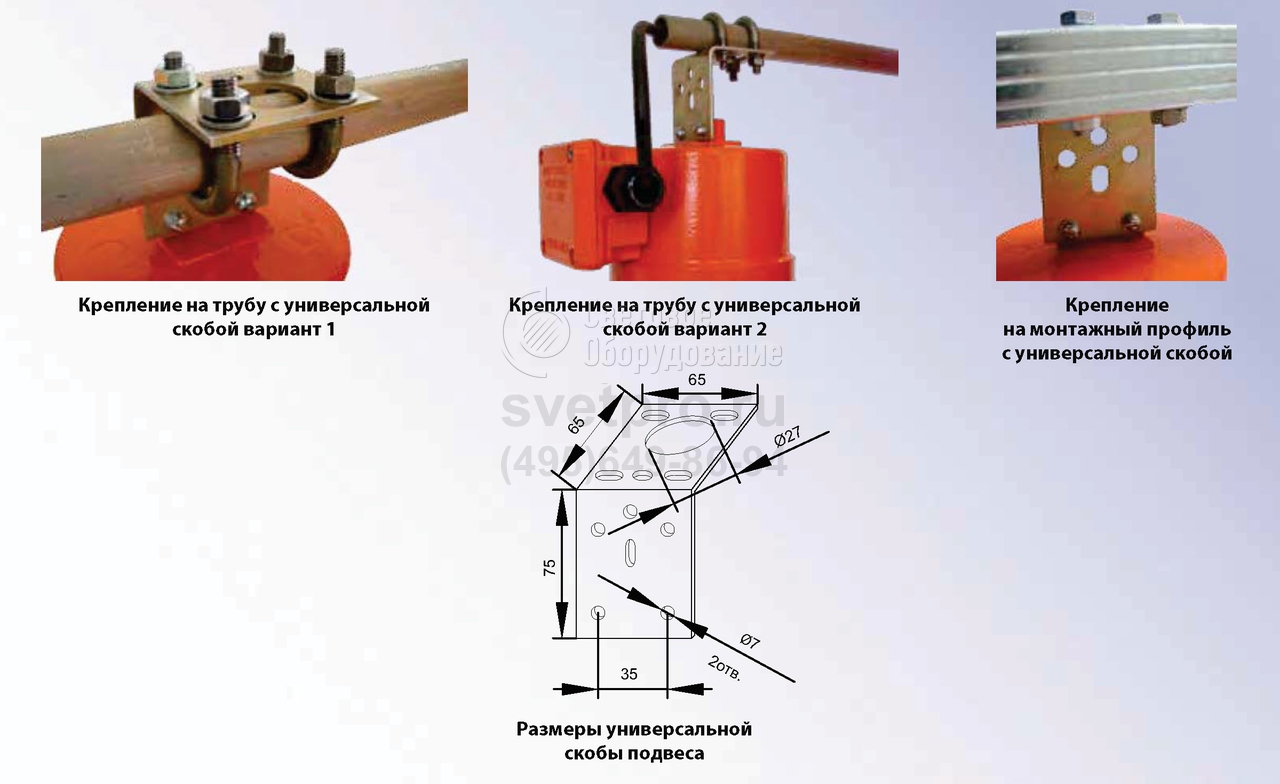

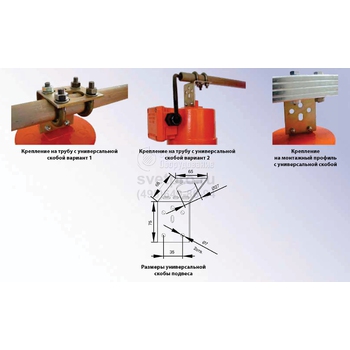

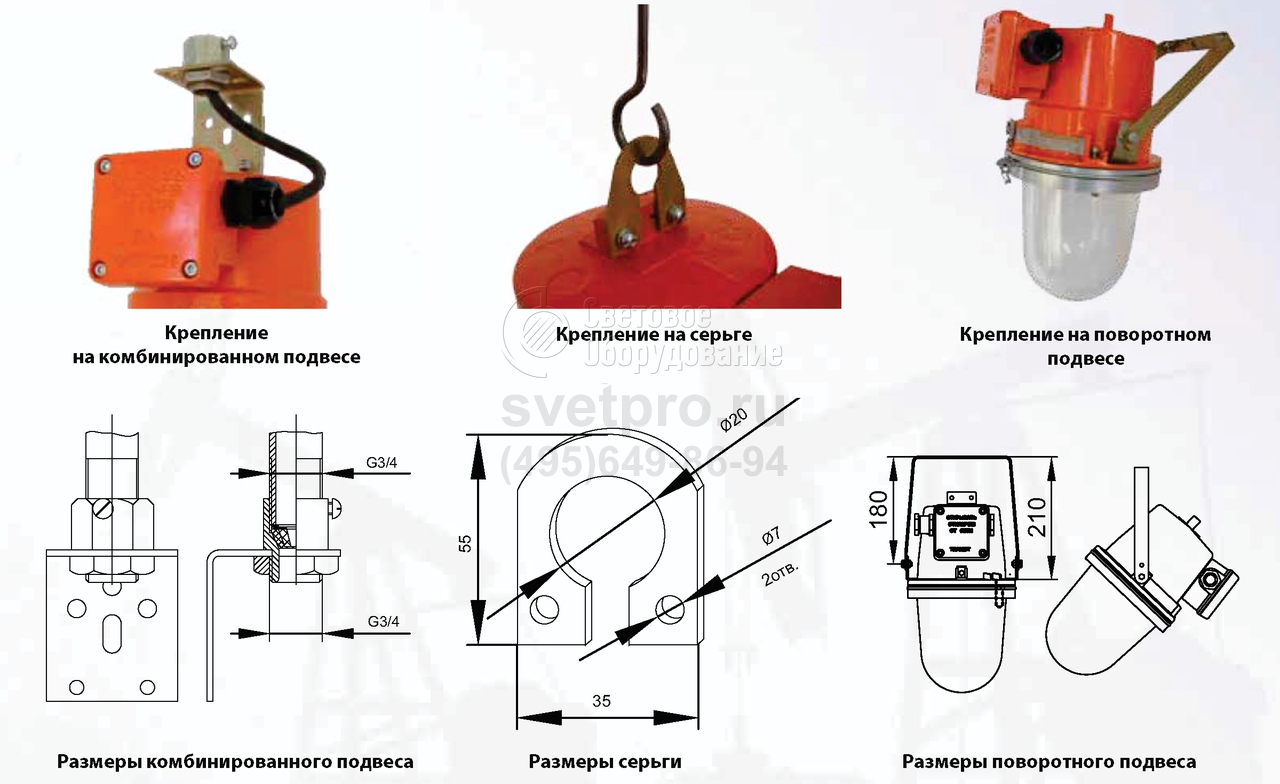

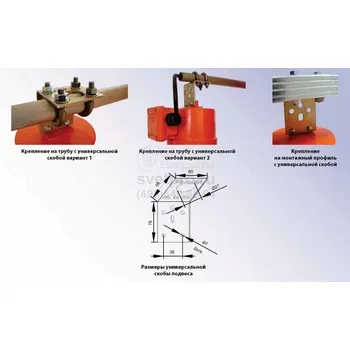

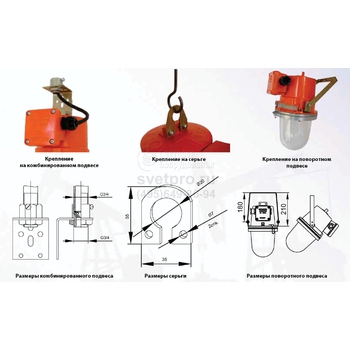

Варианты установки и крепежа

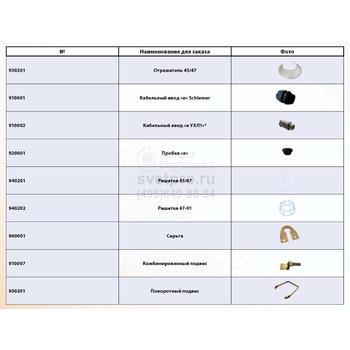

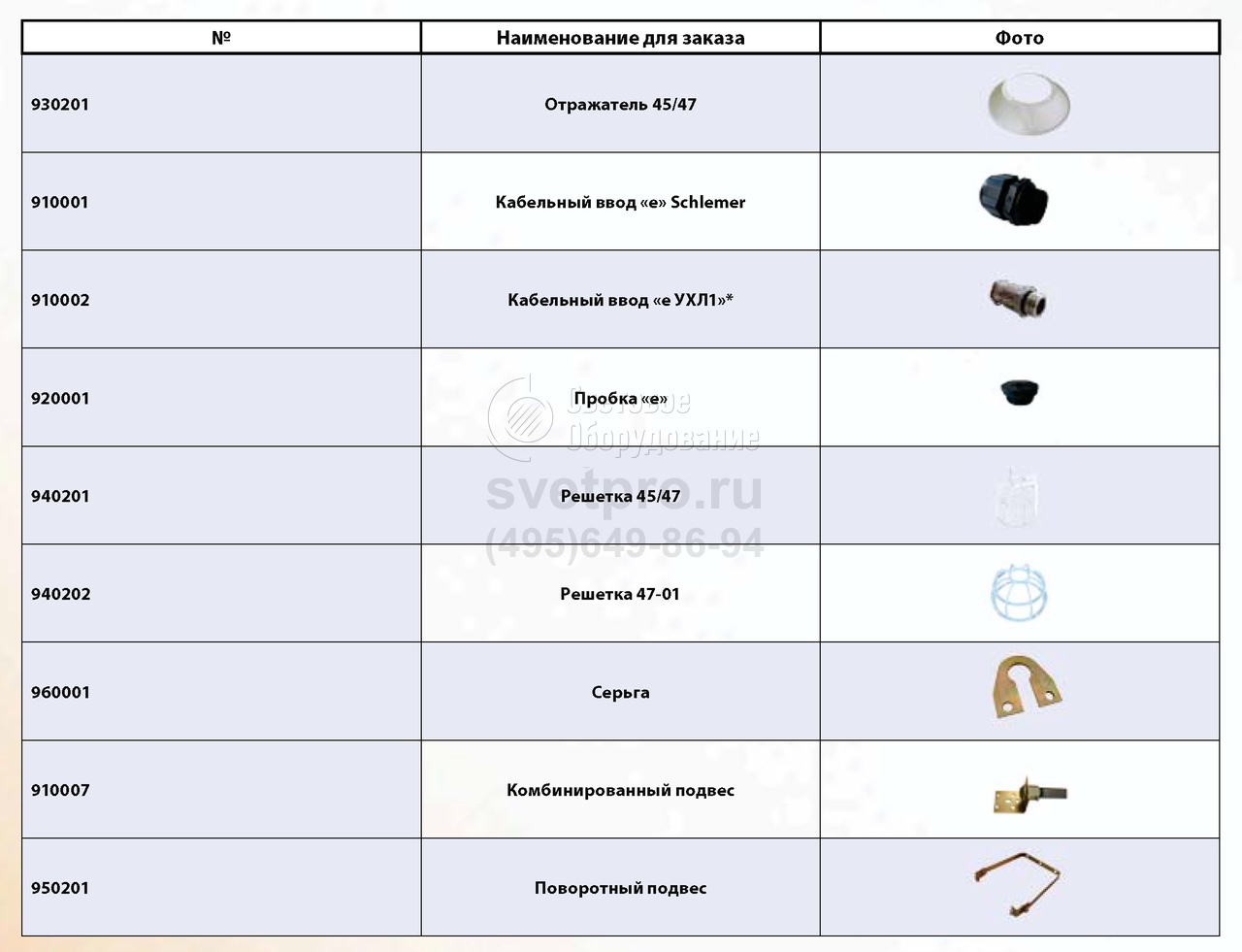

Дополнительная комплектация к светильникам, поставляемая по отдельному заказу

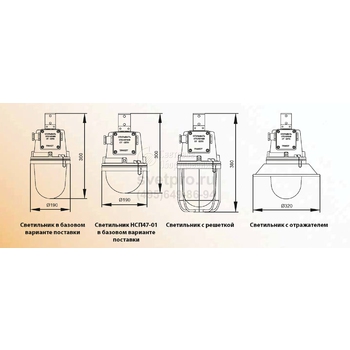

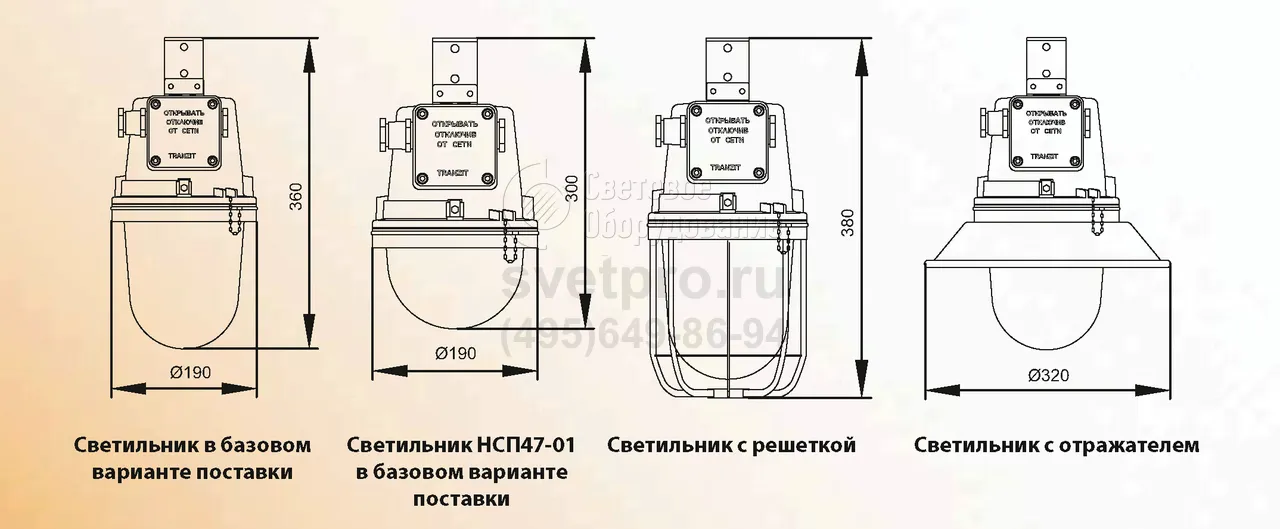

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
ГСП47-01-35 | 70 Вт | G12 | ДРИ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
ГСП47-01-35 WAGO | 70 Вт | G12 | ДРИ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
ГСП47-01-35 WAGO Э | 70 Вт | G12 | ДРИ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
ГСП47-01-35 УХЛ1 WAGO | 70 Вт | G12 | ДРИ | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
ГСП47-01-35 УХЛ1 WAGO Э | 70 Вт | G12 | ДРИ | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
ГСП47-01-35 Э | 70 Вт | G12 | ДРИ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
ГСП47-70 | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
ГСП47-70 WAGO | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
ГСП47-70 УХЛ1 | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
ГСП47-70 УХЛ1 WAGO | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
ГСП47-70 Э | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
ГСП47-70 Э НП | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
ГСП47-70 Э УХЛ1 | 70 Вт | Е27 | ДРИ | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
ЖСП47-70 | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
ЖСП47-70 WAGO | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
ЖСП47-70 УХЛ1 | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
ЖСП47-70 УХЛ1 WAGO | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
ЖСП47-70 Э | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
ЖСП47-70 Э НП | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Есть |
ЖСП47-70 Э УХЛ1 | 70 Вт | Е27 | ДНАТ | 1Ex d e IIC T6 Gb | от -60° до +40° | Есть |
НСП47-01-100 | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП47-01-100 WAGO | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП47-01-100 УХЛ1 | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП47-01-100 УХЛ1 WAGO | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП47-01-75 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
НСП47-01-75 WAGO | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
НСП47-01-75 УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
НСП47-01-75 УХЛ1 WAGO | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
НСП47-100 | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП47-100 WAGO | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -45° до +40°С | Нет |
НСП47-100 УХЛ1 | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП47-100 УХЛ1 WAGO | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП47-200 | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП47-200 WAGO | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
НСП47-200 УХЛ1 | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП47-200 УХЛ1 WAGO | 200 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
НСП47-75 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
НСП47-75 WAGO | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
НСП47-75 УХЛ1 | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
НСП47-75 УХЛ1 WAGO | 75 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
НСП47-Ф-45 | 45 Вт | Е27 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
НСП47-Ф-45 WAGO | 45 Вт | Е27 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
РСП45-125 | 125 Вт | Е27 | ДРЛ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
РСП45-125 WAGO | 125 Вт | Е27 | ДРЛ | 1Ex d e IIC T4 Gb | от -45° до +40°С | Нет |
РСП45-125 УХЛ1 | 125 Вт | Е27 | ДРЛ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
РСП45-125 УХЛ1 WAGO | 125 Вт | Е27 | ДРЛ | 1Ex d e IIC T4 Gb | от -60° до +40° | Нет |
РСП45-80 | 80 Вт | Е27 | ДРЛ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
РСП45-80 WAGO | 80 Вт | Е27 | ДРЛ | 1Ex d e IIC T6 Gb | от -45° до +40°С | Нет |
РСП45-80 УХЛ1 | 80 Вт | Е27 | ДРЛ | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
РСП45-80 УХЛ1 WAGO | 80 Вт | Е27 | ДРЛ | 1Ex d e IIC T6 Gb | от -60° до +40° | Нет |
ФСП03-1х18 (2G10) Э | 18 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-1х18 (2G10) Э WAGO | 18 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-1х24 (2G10) Э | 24 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-1х24 (2G10) Э WAGO | 24 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-1х26 (GX24g-3) Э | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-1х26 (GX24g-3) Э WAGO | 26 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-1х32 (GX24g-3) Э | 32 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-1х32 (GX24g-3) Э WAGO | 32 Вт | GX24q-3 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-1х42 (GX24g-4) Э | 42 Вт | GX24q-4 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-1х42 (GX24g-4) Э WAGO | 42 Вт | GX24q-4 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-2х18 (2G10) Э | 18 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-2х18 (2G10) Э WAGO | 18 Вт | 2G10 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Есть |
ФСП03-2х9 | 9 Вт | G23 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Нет |
ФСП03-2х9 WAGO | 9 Вт | G23 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Нет |
ФСП03-4х9 | 9 Вт | G23 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Нет |
ФСП03-4х9 WAGO | 9 Вт | G23 | КЛЛ | 1Ex d e IIC T6 Gb | от -20°С до +40°С | Нет |

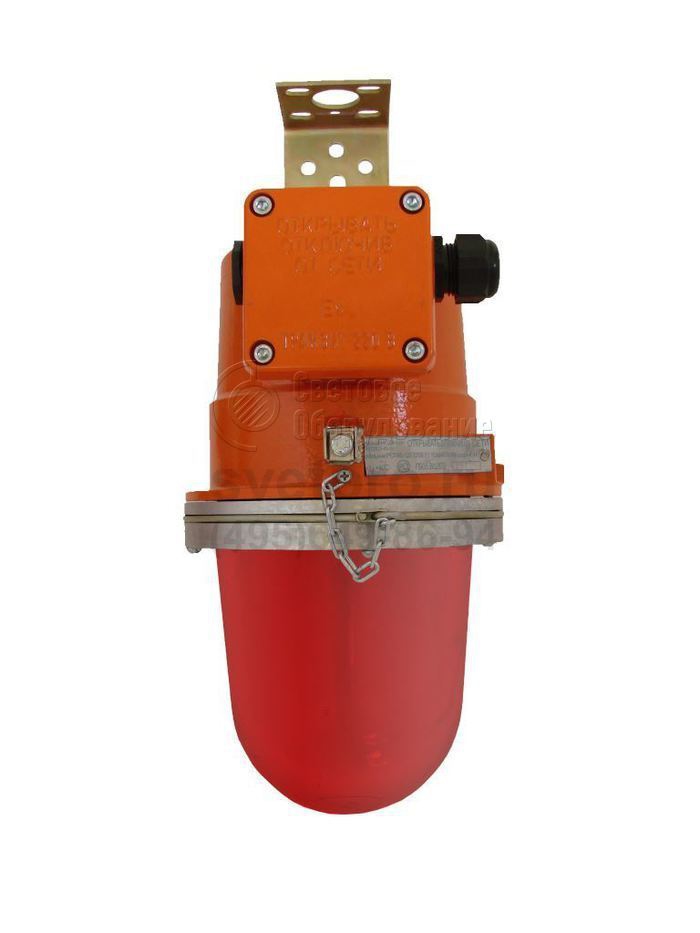

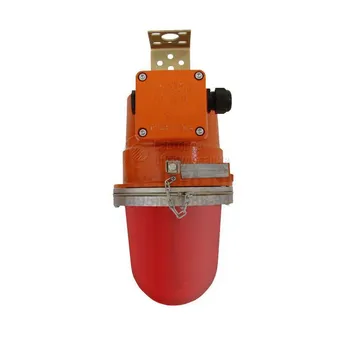

НСП47-200 красный | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -40° до +40° | Нет |
НСП47-200 красный WAGO | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -40° до +40° | Нет |
НСП47-200 красный УХЛ1 | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
НСП47-200 красный УХЛ1 WAGO | 100 Вт | Е27 | Лампа накаливания | 1Ex d e IIC T5 Gb | от -60° до +40° | Нет |
