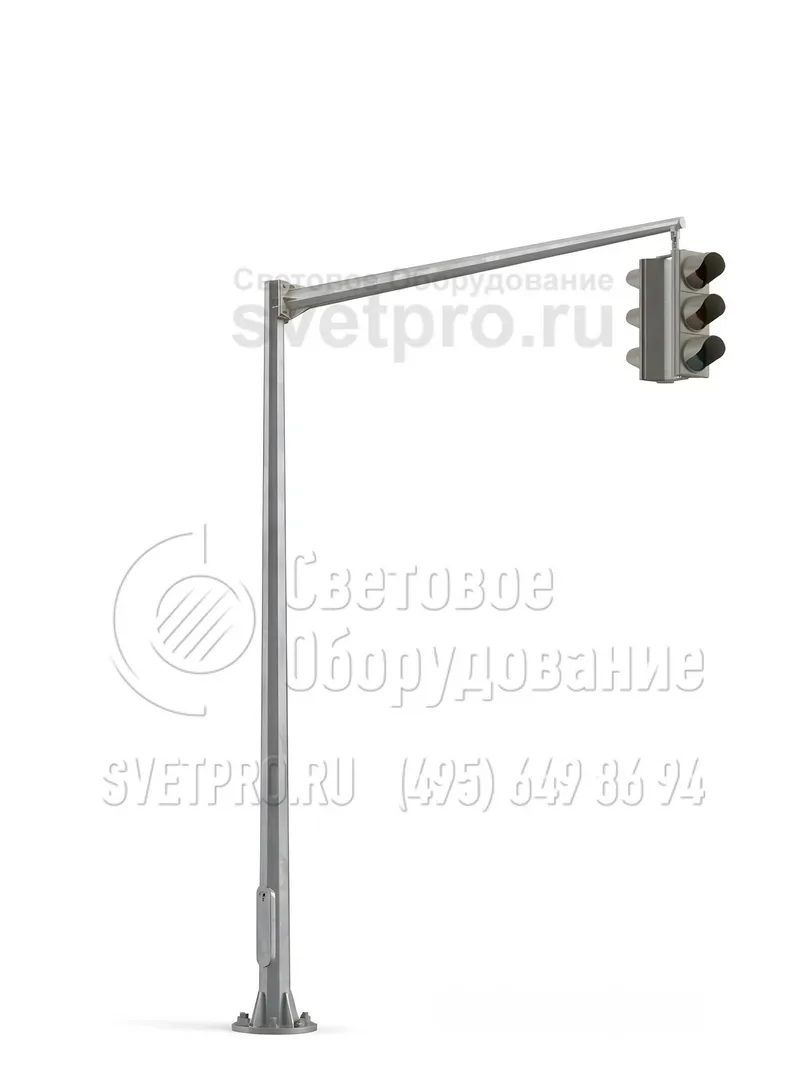

СС-6,6/6 Стойка светофорная высота 6,5 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | СС-6,6/6 |
Установка: | Непосредственно на стойку или с выносом над проезжей частью. |
Размер фланца: | 500 мм |
Вес: | 176 кг |
Высота: | 6,5 м |
Форма опоры: | Граненая |
Подвод кабеля: | Низ |
как выбрать опору?

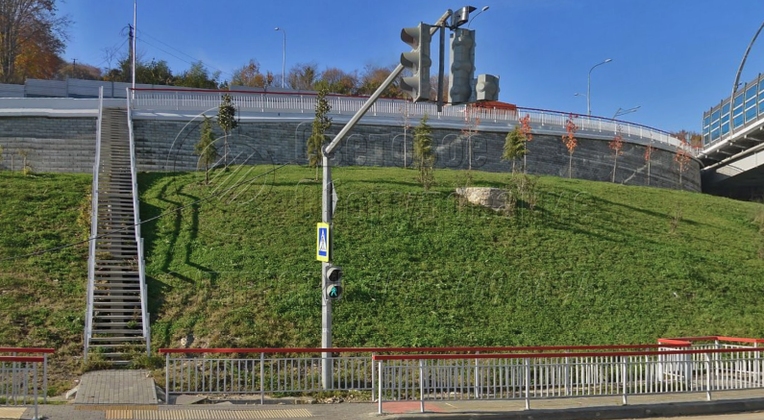

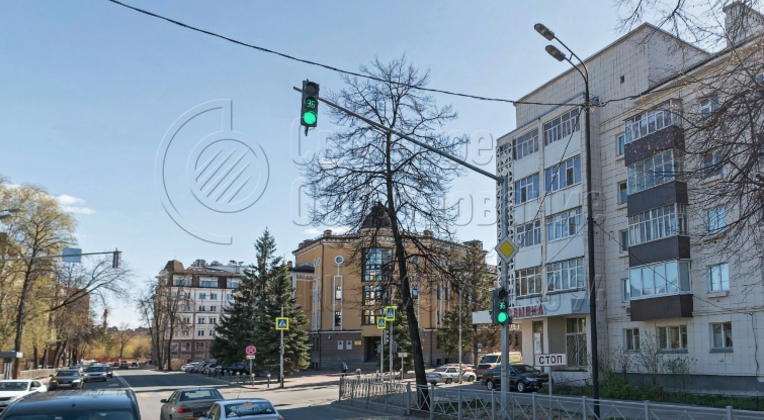

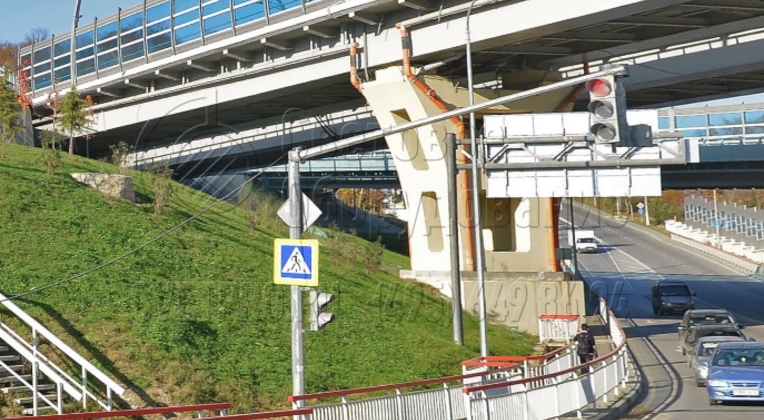

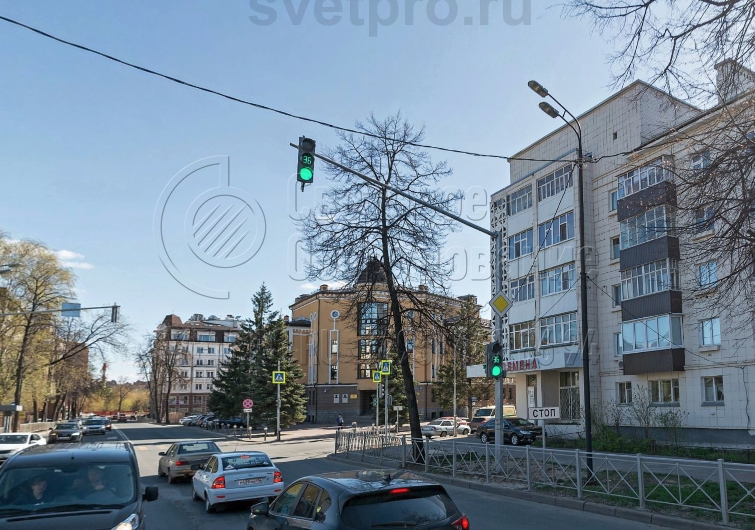

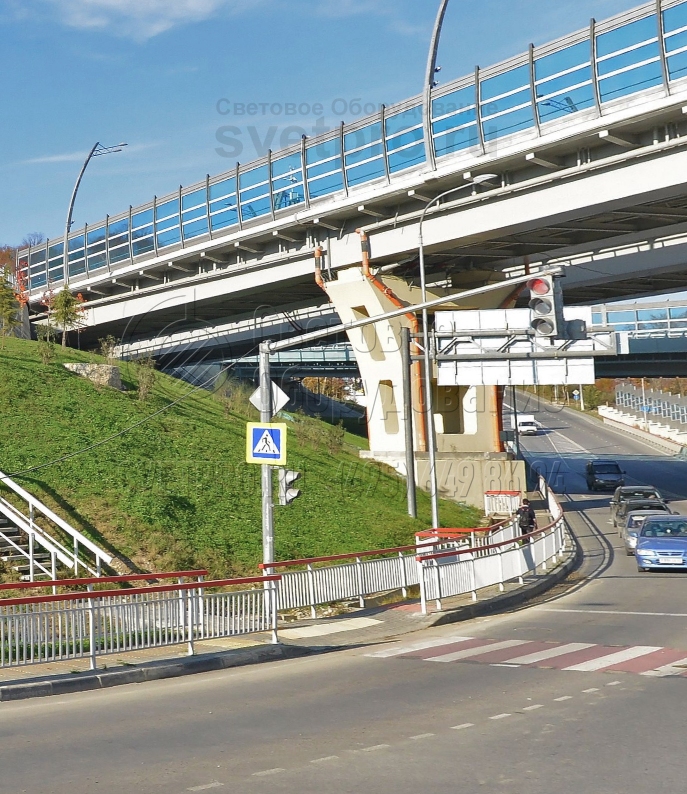

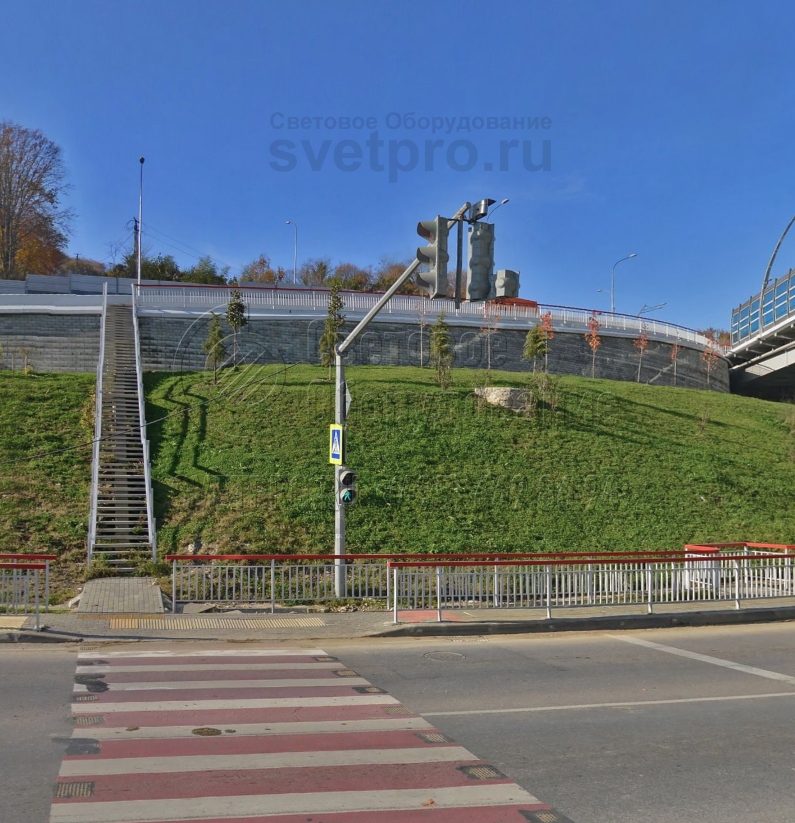

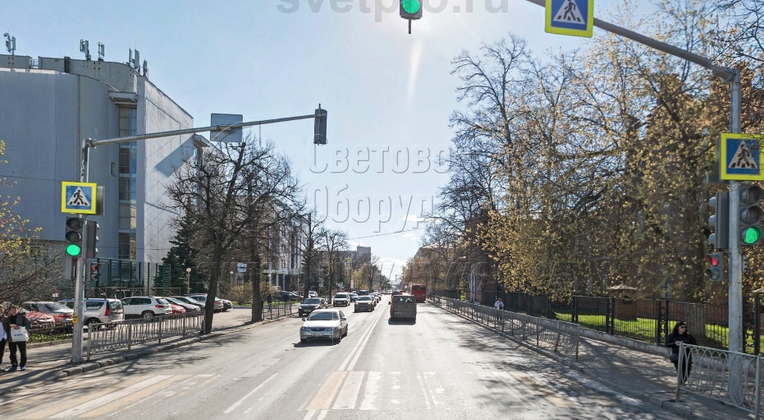

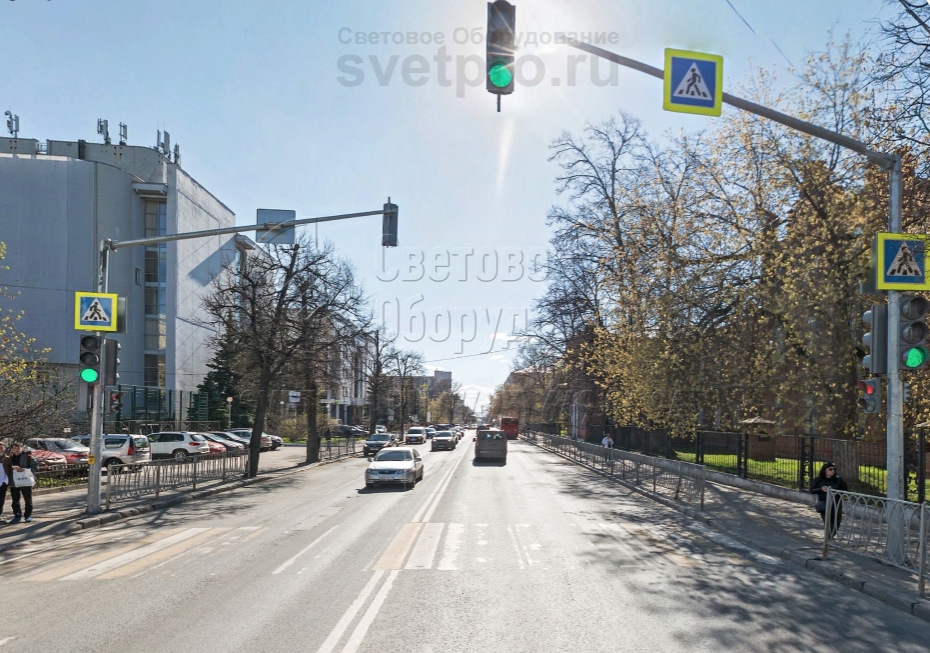

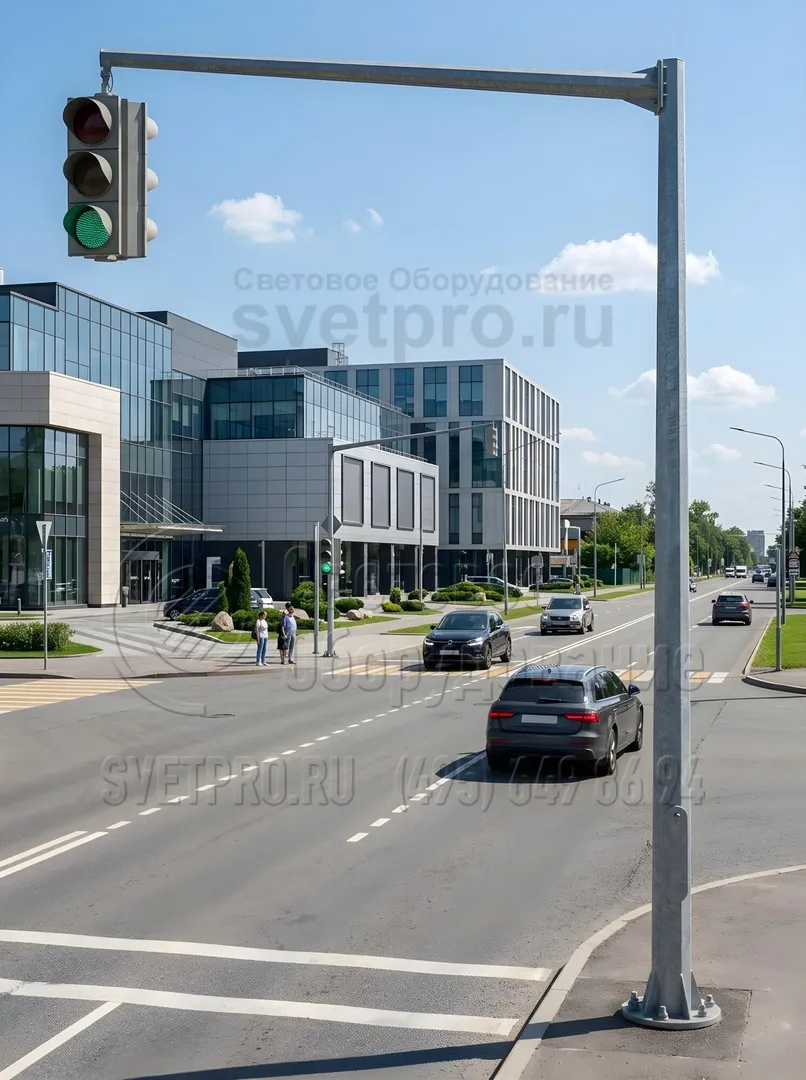

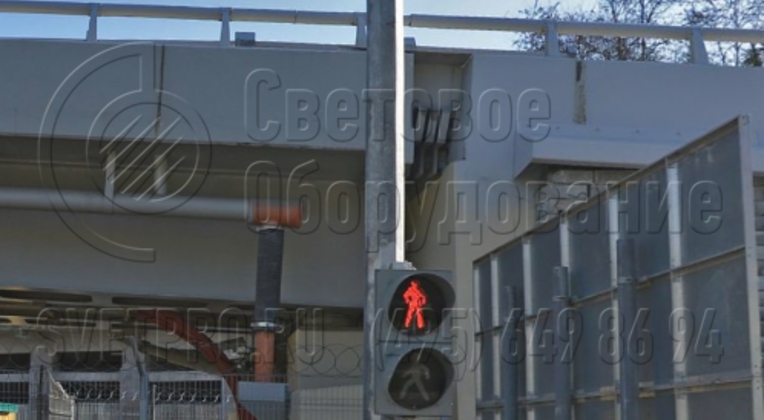

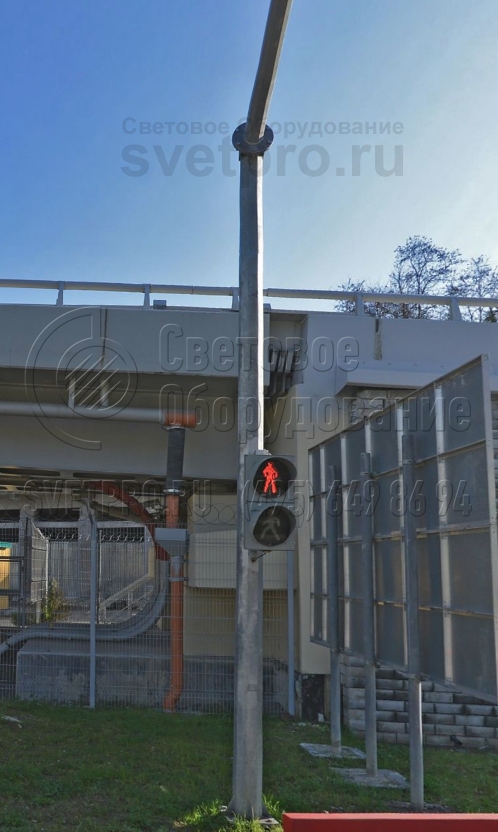

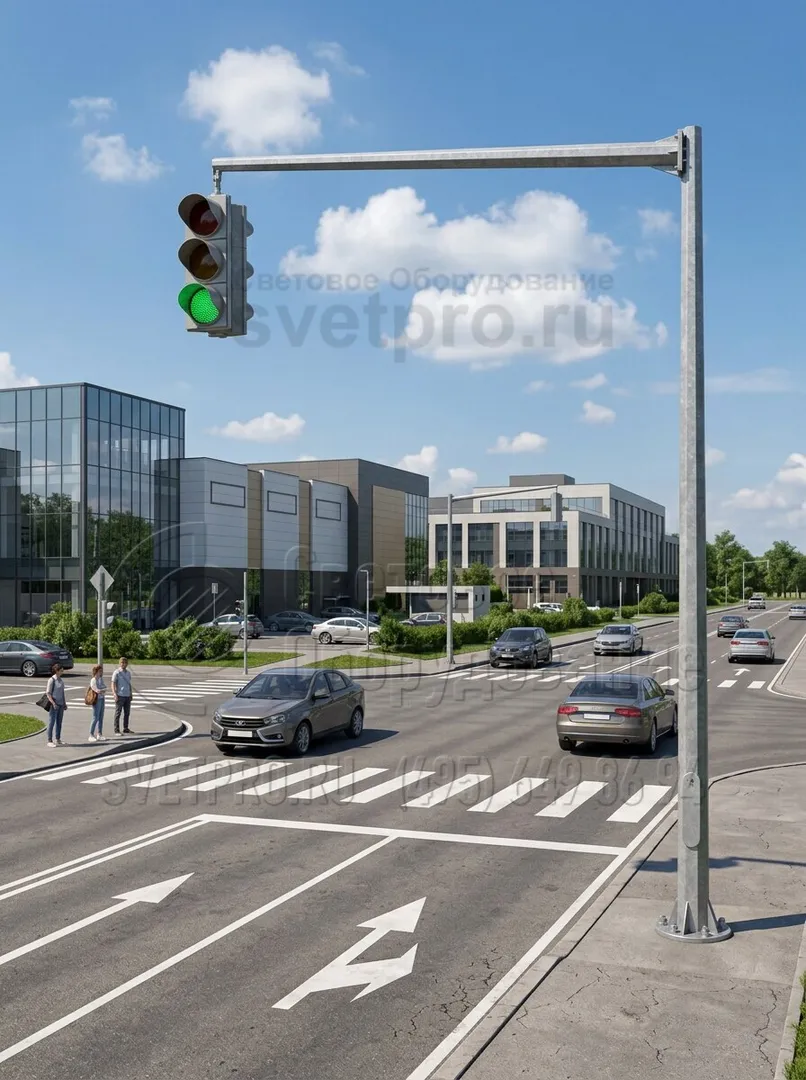

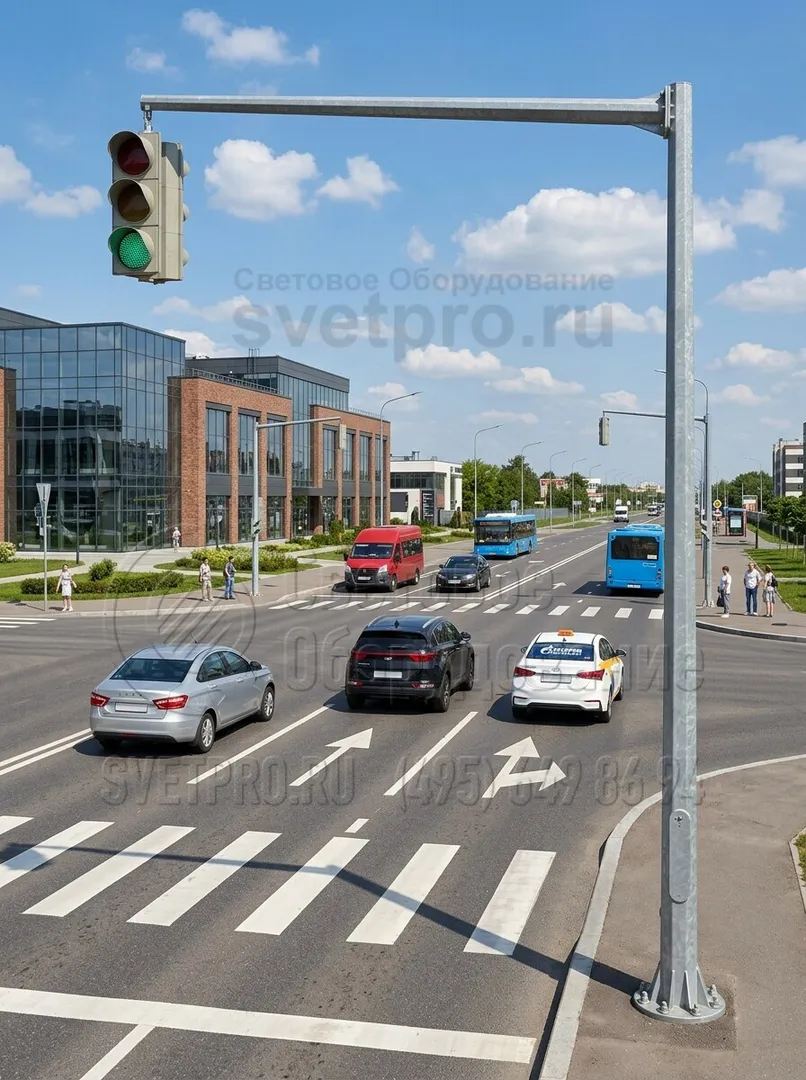

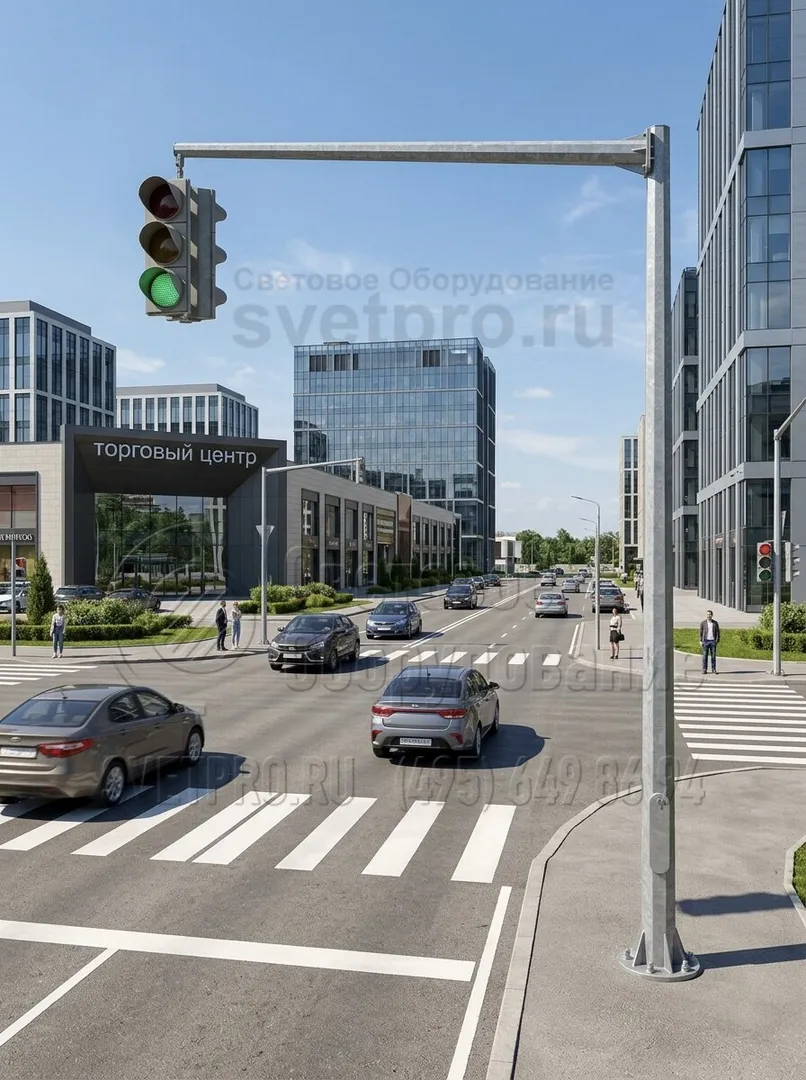

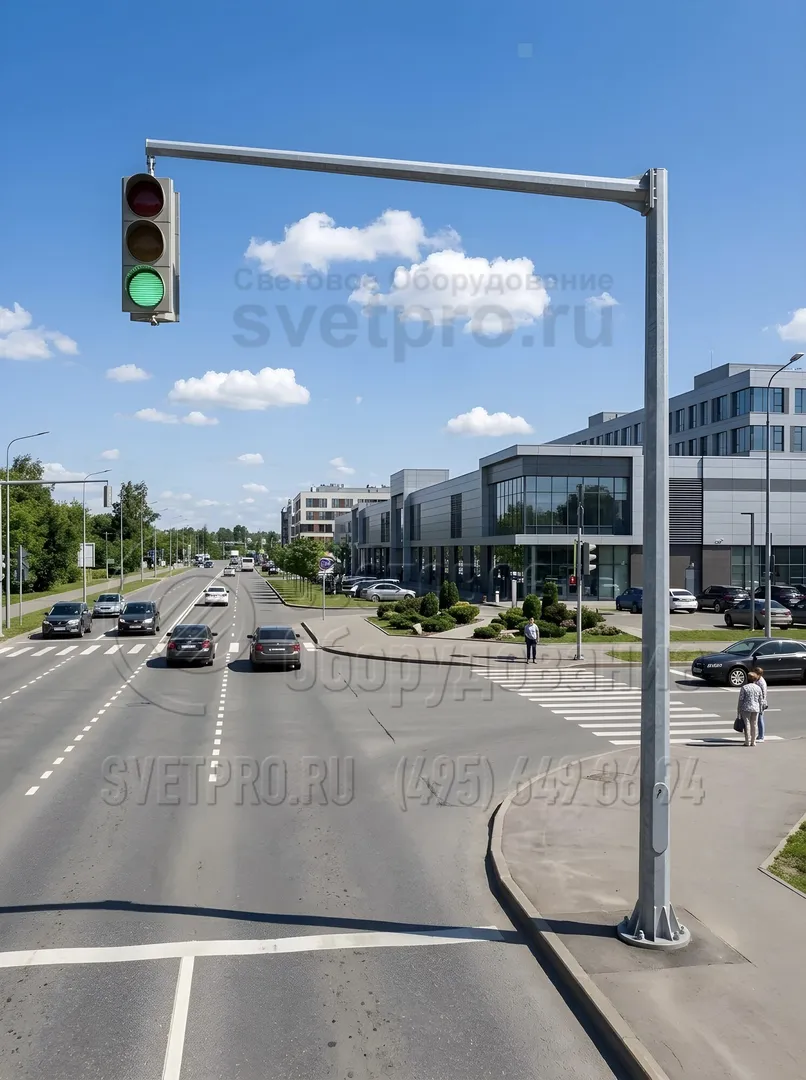

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Наименование закладного элемента фундамента | Масса*, кг | H, мм | h1, мм | L, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
---|---|---|---|---|---|---|---|---|---|---|
СС-6,6/6,0-1**-ц | ЗФ-30/8/Д380-2,5-б | 176 | 6500 | 2500 | 5700 | М30 | 500 | 380 | 450 | 100 |
H – высота стойки
h1 – высота закладного элемента фундамента
L – вылет консоли
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Колическтво единиц устанавливаемого оборудования: 1 – базовое исполнение, более 1 – под заказ.
При заказе необходимо указывать количество и тип устанавливаемого оборудования, его массово-габаритные характеристики и схему расположения на стойке, ветровой и климатический районы эксплуатации, а также категорию автодороги.
ОПИСАНИЕ
Светофорный столб СС-6,6/6 – опорная конструкция высотой 6,5 м, используемая для размещения светофоров. Изделие образовано трубами с разным диаметром, верхняя часть конструкции закрывается чугунным колпаком. В основании столба размещен чугунный стакан, повышающий устойчивость и прочность конструкции.

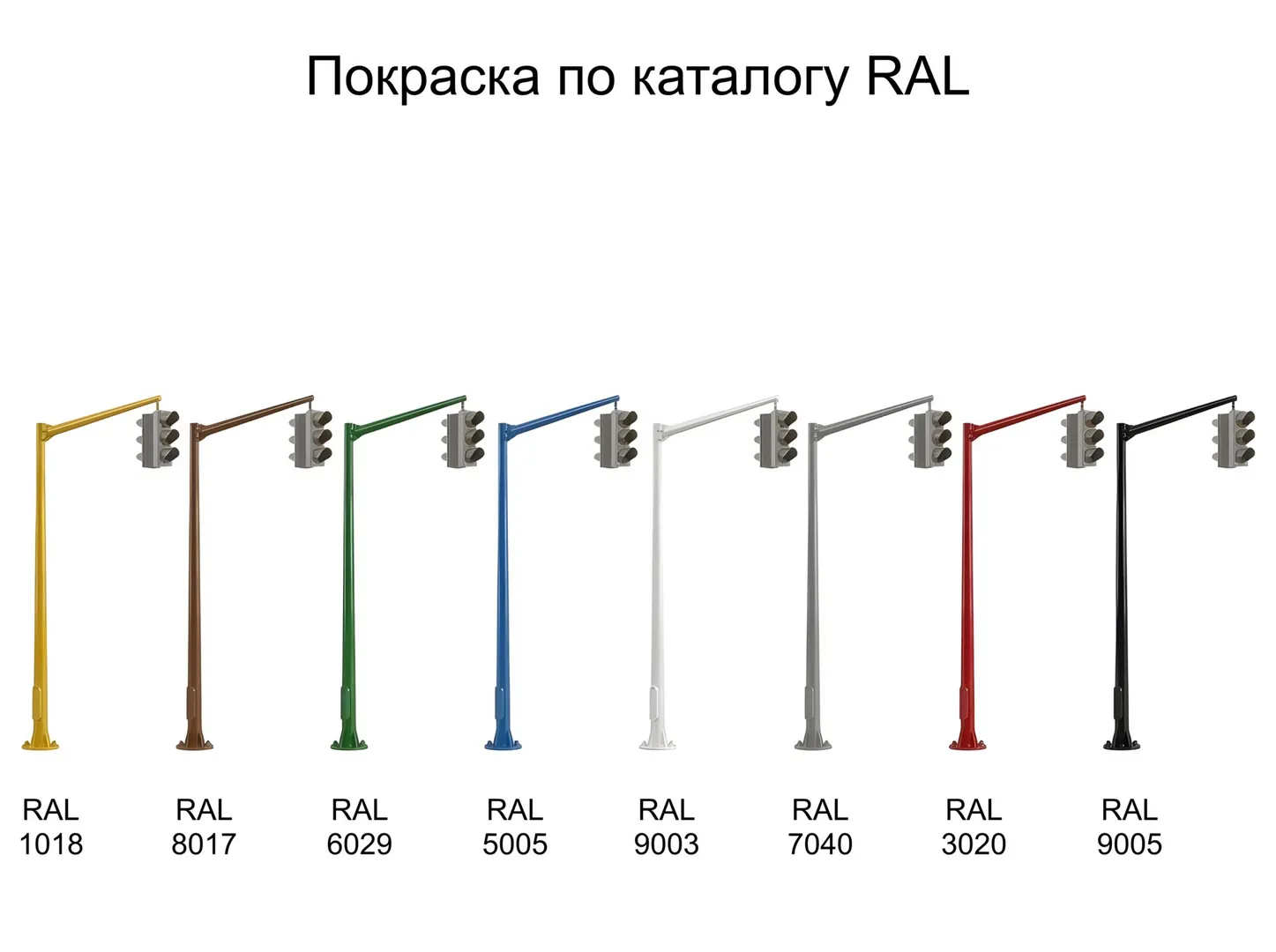

Опора под светофор изготавливается из металлопроката, качество и параметры которого подбираются под условия эксплуатации. Изделие защищено от внешнего воздействия природных факторов и коррозии горячим цинкованием. Дополнительно конструкция может покрываться алюминиевой краской, улучшающей ее видимость в темноте и в плохую погоду.
Светофорная опора изготавливается в прямом и Г-образном исполнении. Г-образная конструкция имеет дополнительную горизонтальную стрелу, обеспечивающую вынос светофора над дорогой. Монтаж стойки выполняется на основание из железобетона, для укрепления стакана конструкции используются болты.
