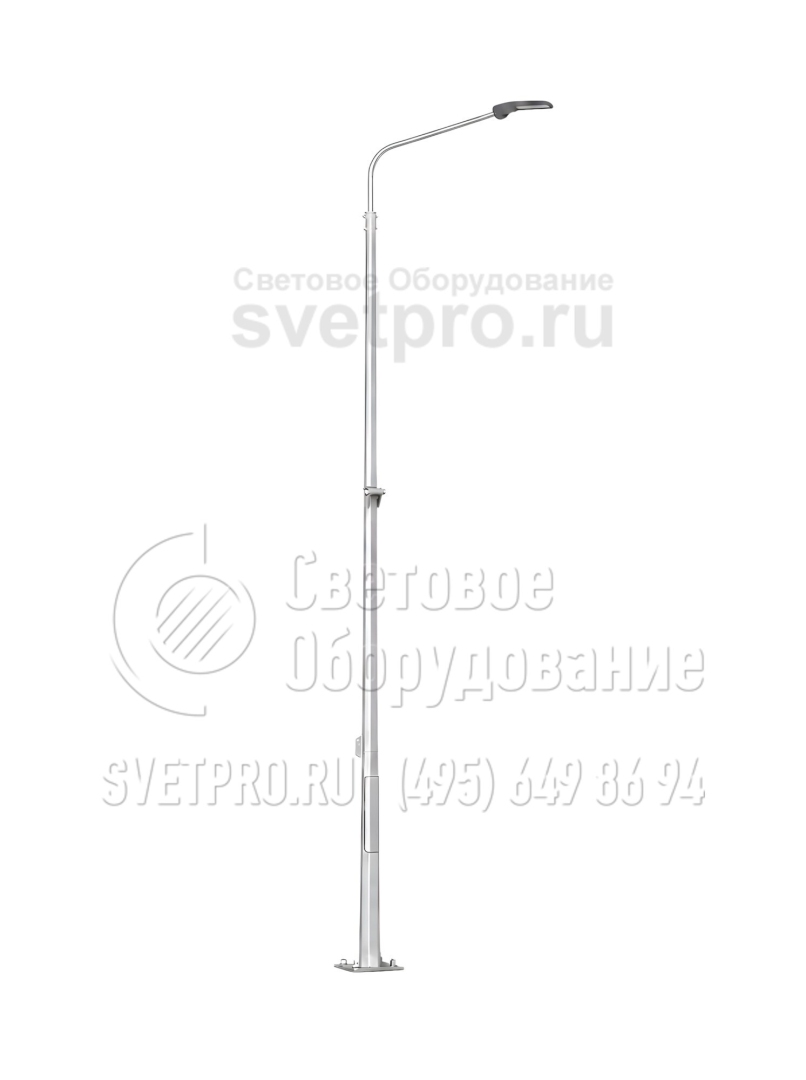

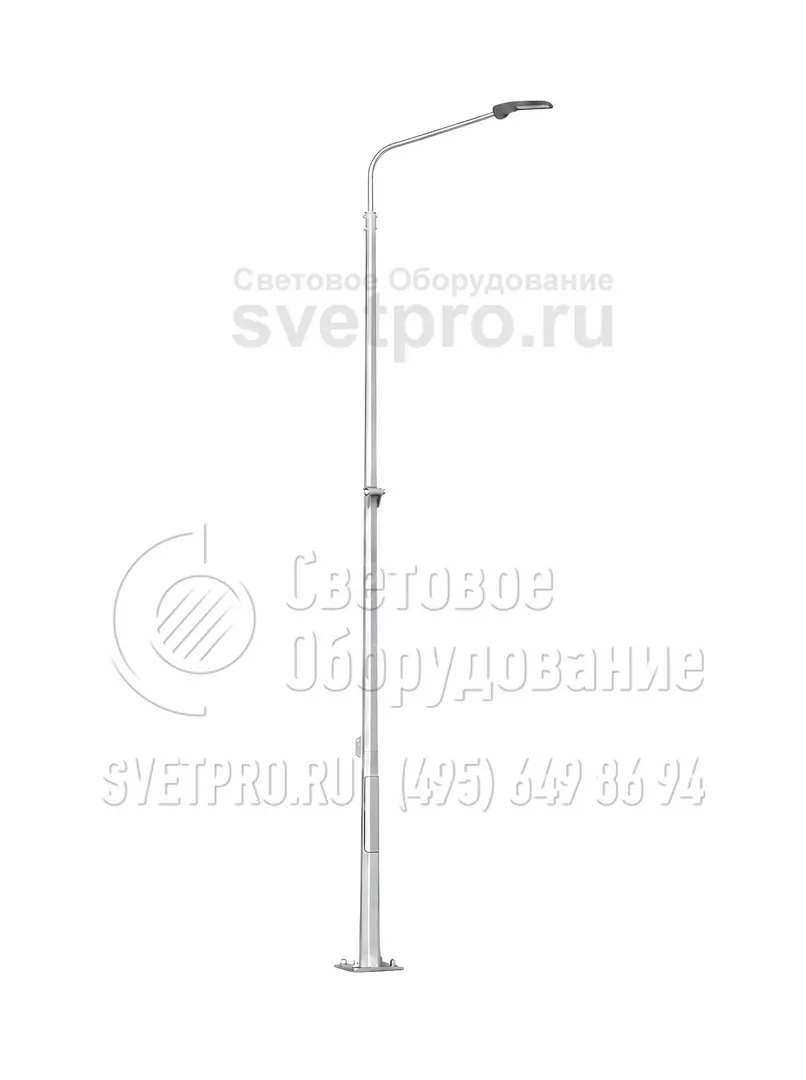

ОГКС-18 Опоры граненые конические складывающиеся высота 18 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГКС-18 |
Количество световых приборов: | 2 |
Установка: | На фундамент |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 500 мм |
Нижний диаметр: | 275 мм |
Верхний диаметр: | 100 мм |
Вес: | 775 кг |
Высота: | 18 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГКС | m,кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГКС-18 | 775 | 18 | 100 | 275 | 500 | 400 |
ОПИСАНИЕ
Граненая осветительная опора складывающегося типа ОГКС-18 – оптимальный вариант конструкции для организации освещения на автодорогах, территориях, где доступ к осветительным установкам ограничен. Это многие спортивные объекты, горнолыжные трассы, ж/д перроны и площадки.
Конструкция опоры ОГКС-18 имеет типовое и индивидуальное исполнение. Изделие изготавливается из стального металлопроката методом гибки с последующим свариванием кромок. Защиту изделию обеспечивает слой цинка, наносимый на металл при высокой температуре. Такое покрытие создает надежный барьер от влаги и провоцируемой ей ржавчины.
Опора устанавливается на заранее обустроенный фундамент из бетона, армируемого закладной конструкцией из металла. Размеры и тип бетонного основания подбираются в каждом случае отдельно. В нижней части опоры имеется фланцевое соединение, предназначенное для соединения столба с закладным элементом. Сборная конструкция упрощает замену изделия, сохраняя бетонное основание.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

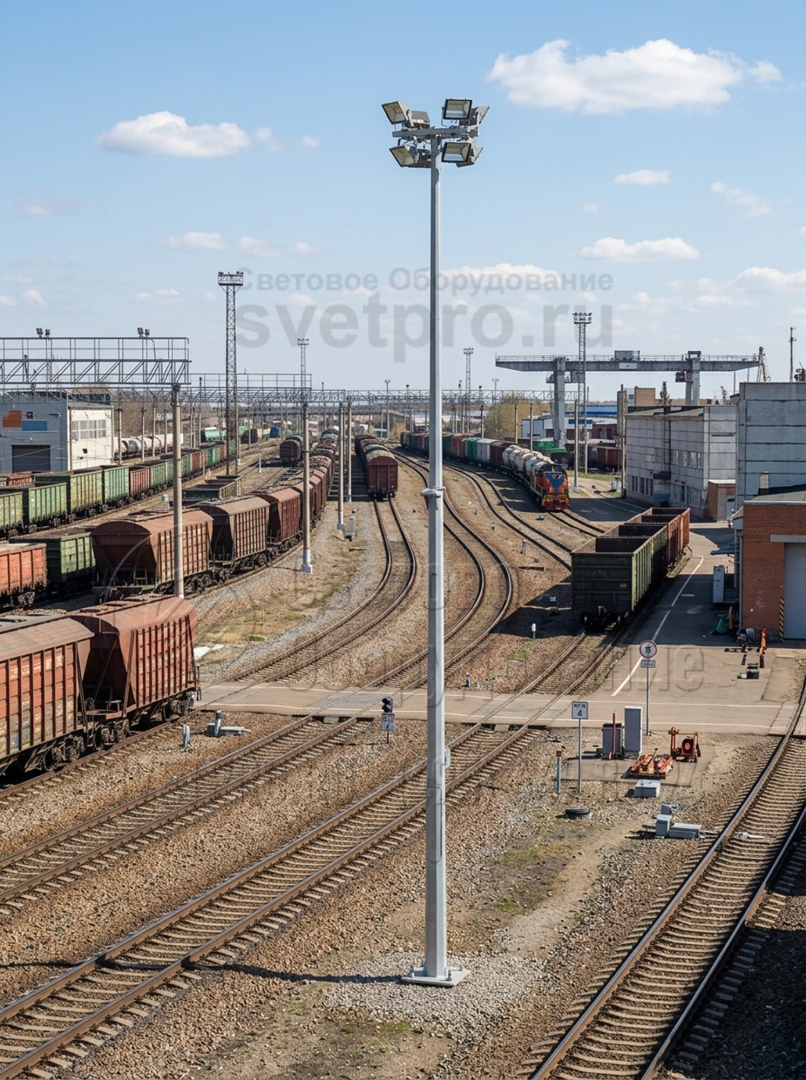

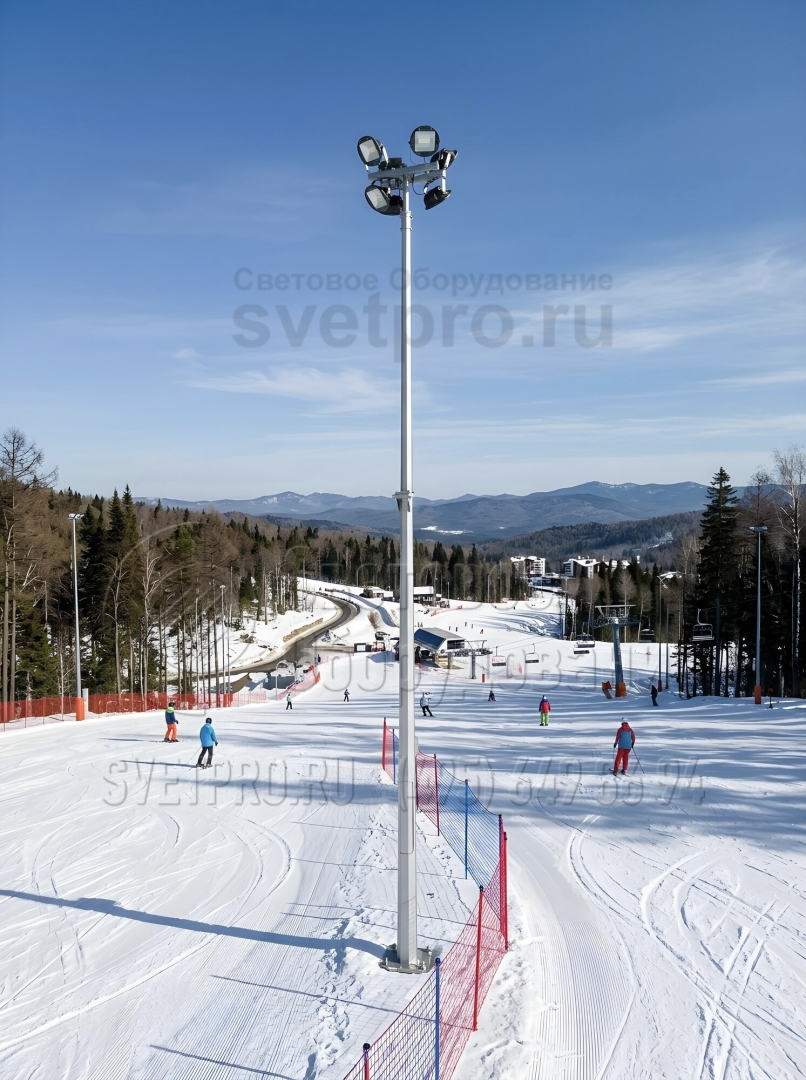

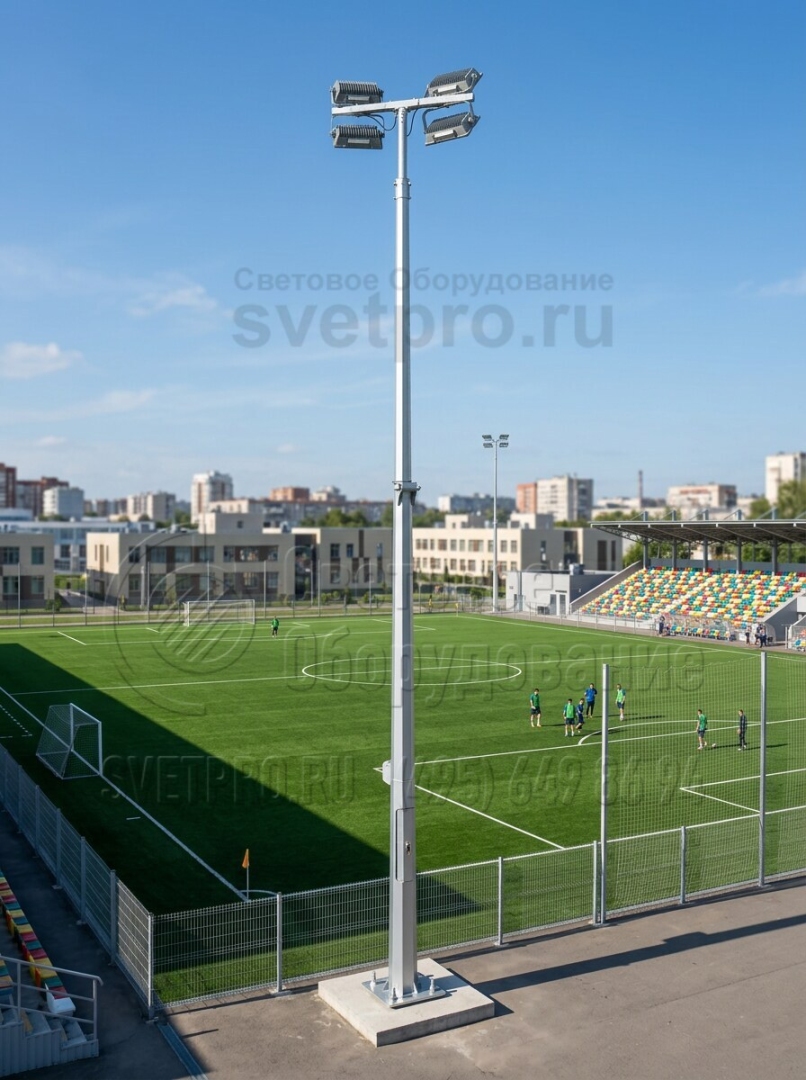

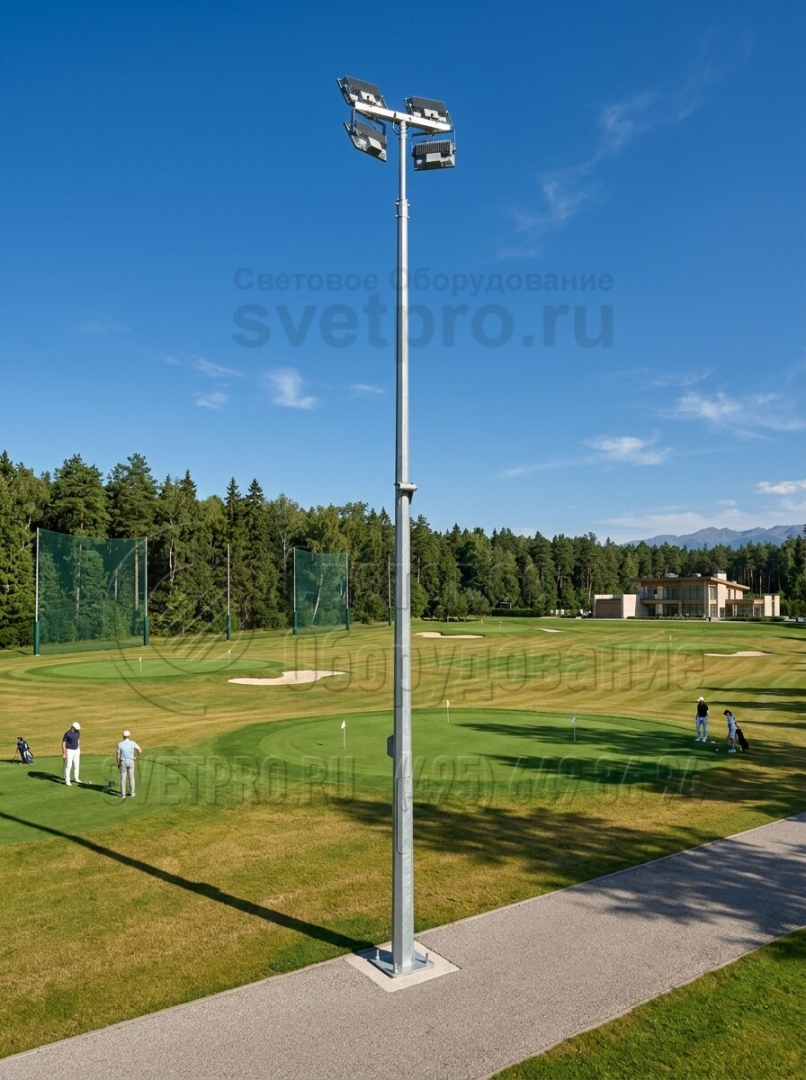

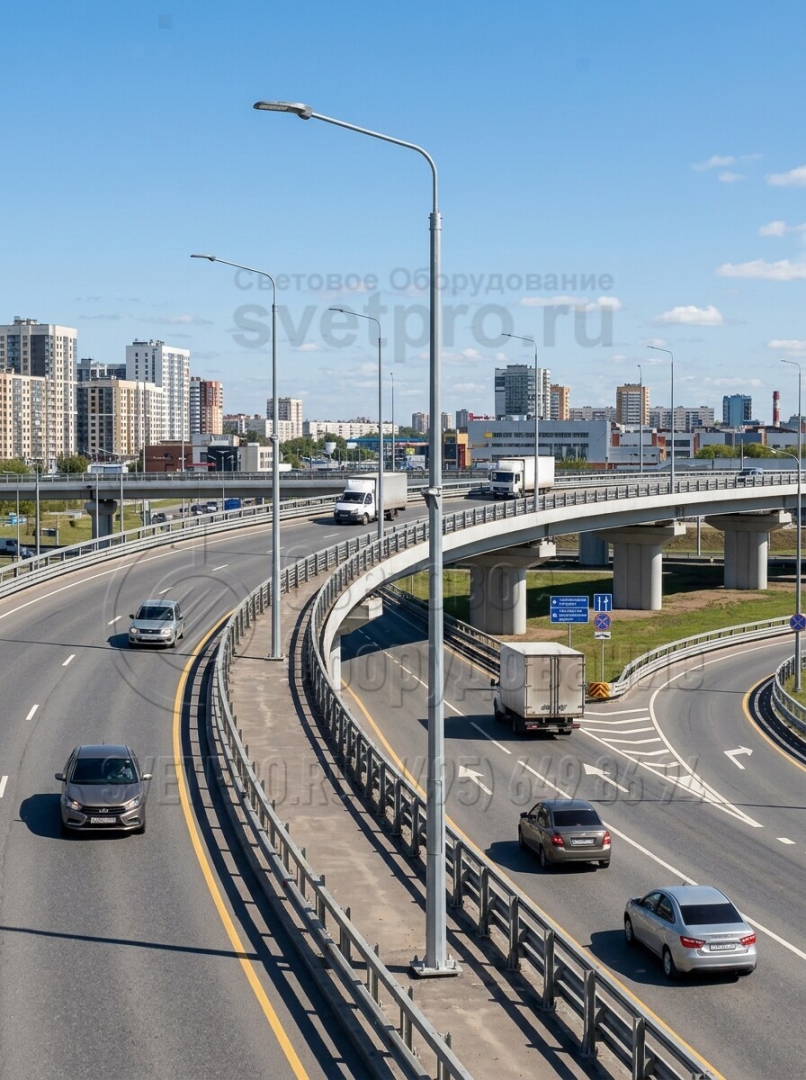

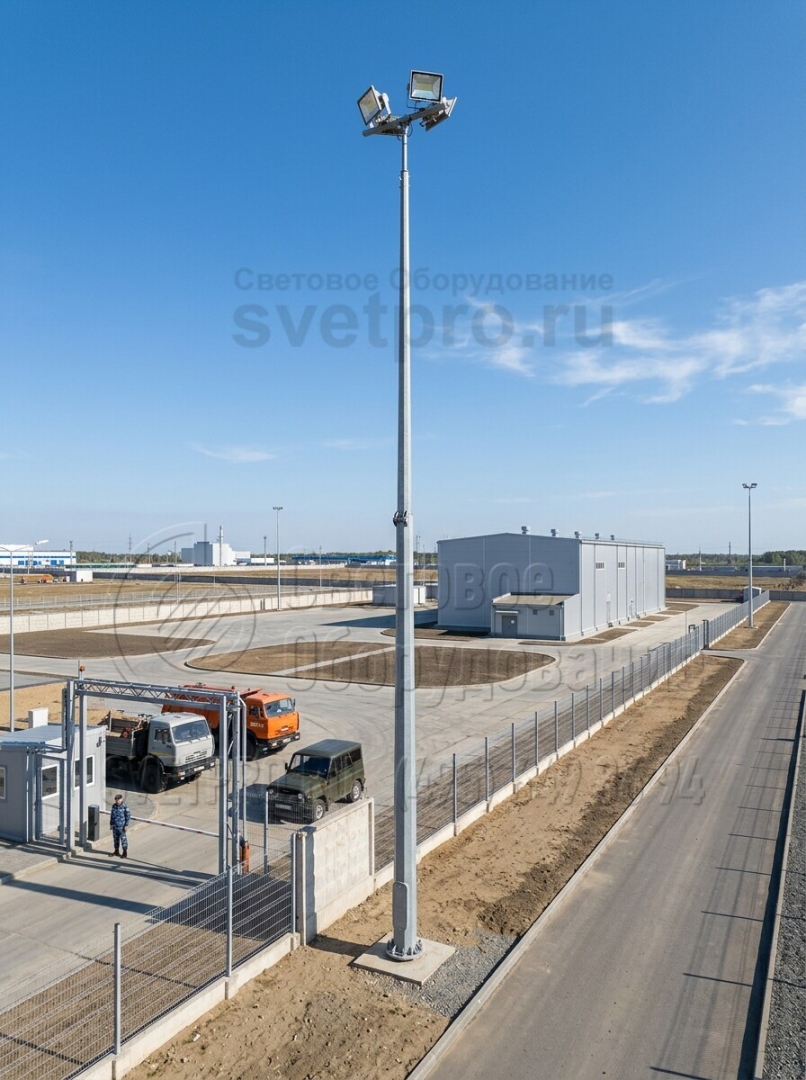

фото с объектов
