ОГКС-7,5 Опоры граненые конические складывающиеся высота 7,5 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГКС-7,5 |
Количество световых приборов: | 2 |
Установка: | На фундамент |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 400 мм |
Нижний диаметр: | 180 мм |
Верхний диаметр: | 76 мм |
Вес: | 130,4 кг |
Высота: | 7,5 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГКС | m, кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГКС-7,5 | 130,4 | 7,5 | 76 | 180 | 400 | 300 |
ОПИСАНИЕ
ОГКС предназначена для освещения населенных пунктов и объектов, где по каким-либо причинам нельзя использовать стандартные осветительные опоры. Эти модели отличаются от аналогов необычным корпусом.
Его особенности состоят в следующем:
- Корпус складывается из двух отдельных элементов. Нижний неподвижно фиксируется в вертикальном положении на закладном элементе, а верхний может наклоняться.
- За счет наклона корпуса оголовок с установленным на нем кронштейном может опускаться до уровня земли. Благодаря этому техническое обслуживание осветительного оборудования производится без гидроподъемников.
- Верхняя и нижняя часть соединены шарниром. Поэтому использовать для наклона верхнего сегмента дополнительную технику и приспособления не нужно. Все манипуляции совершаются с использованием мускульной силы человека.
- К верхнему сегменту корпуса присоединен противовес. Это деталь, которая благодаря своему весу уравновешивает светильники в верхней части опоры. Спуск производится плавно и без риска повредить осветительные приборы.
- В рабочем состоянии верхняя часть корпуса фиксируется с помощью замка через отверстие и петлю в нижней части. Поэтому несанкционированный наклон конструкции исключается.
Для приобретения опор этого типа обращайтесь к нашим менеджерам.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

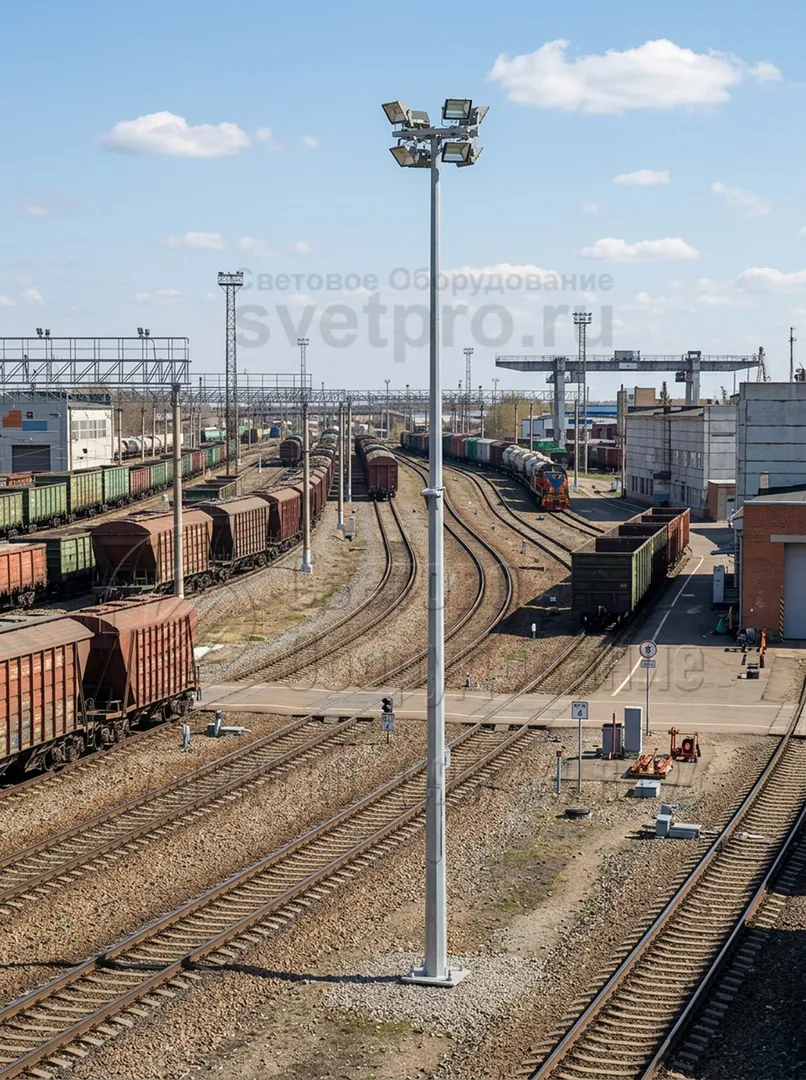

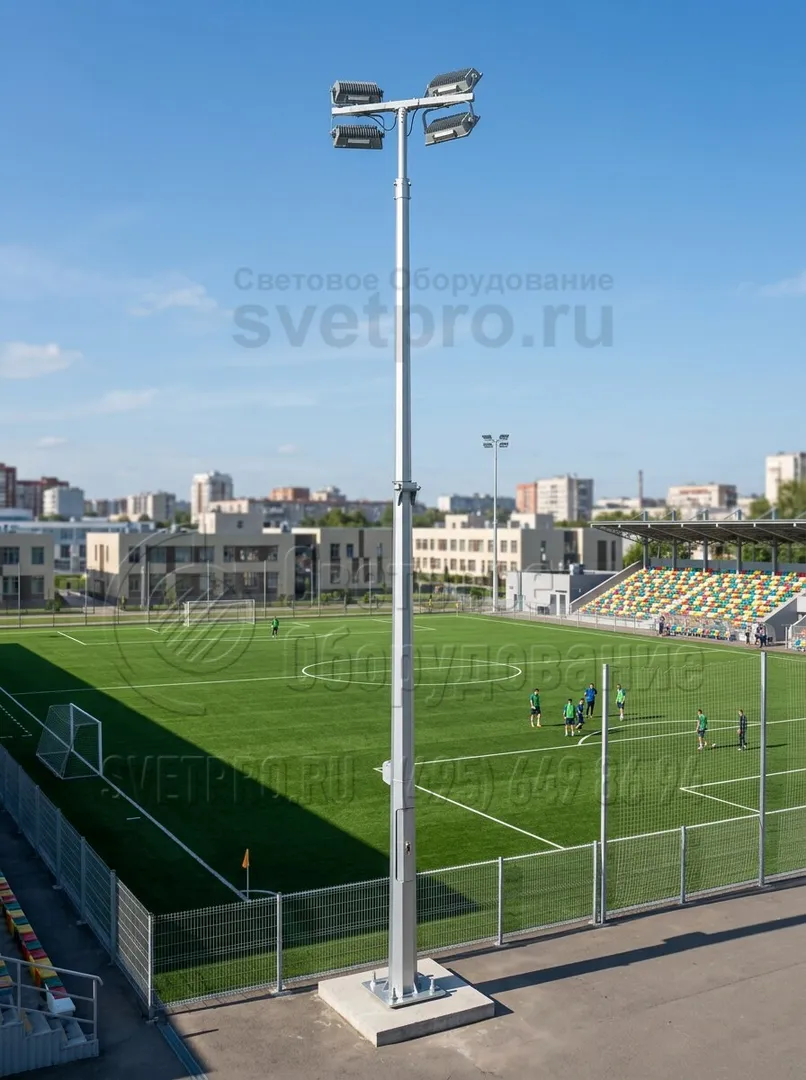

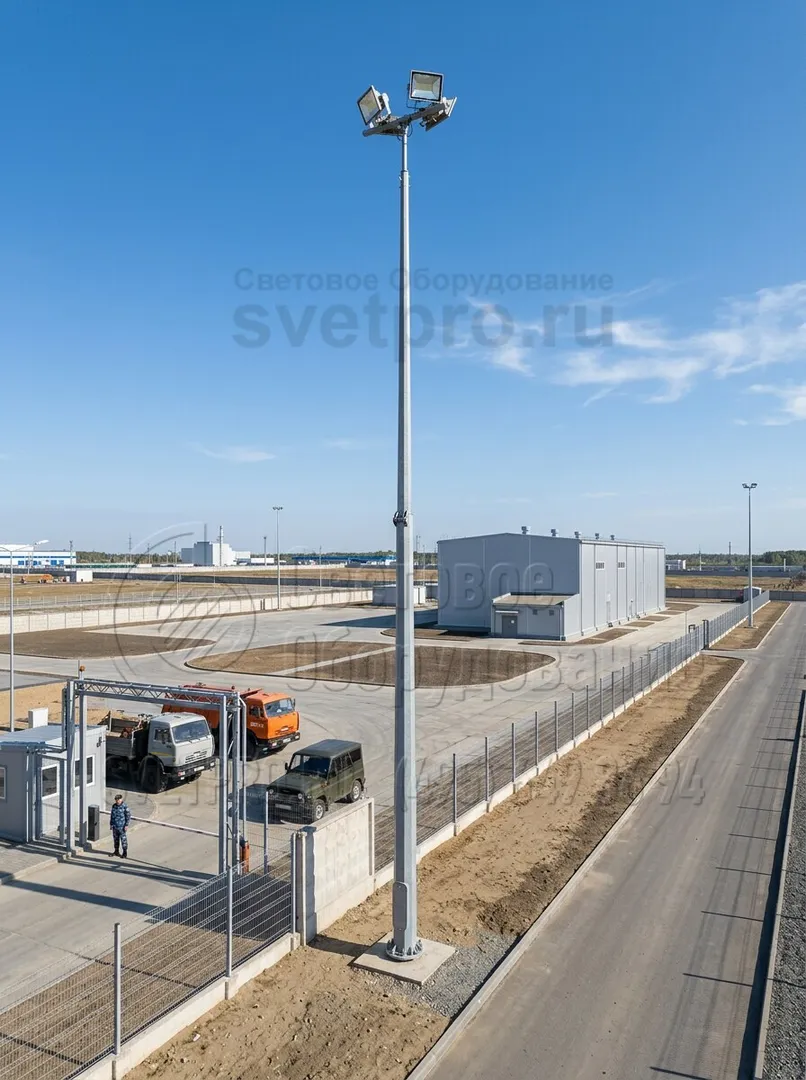

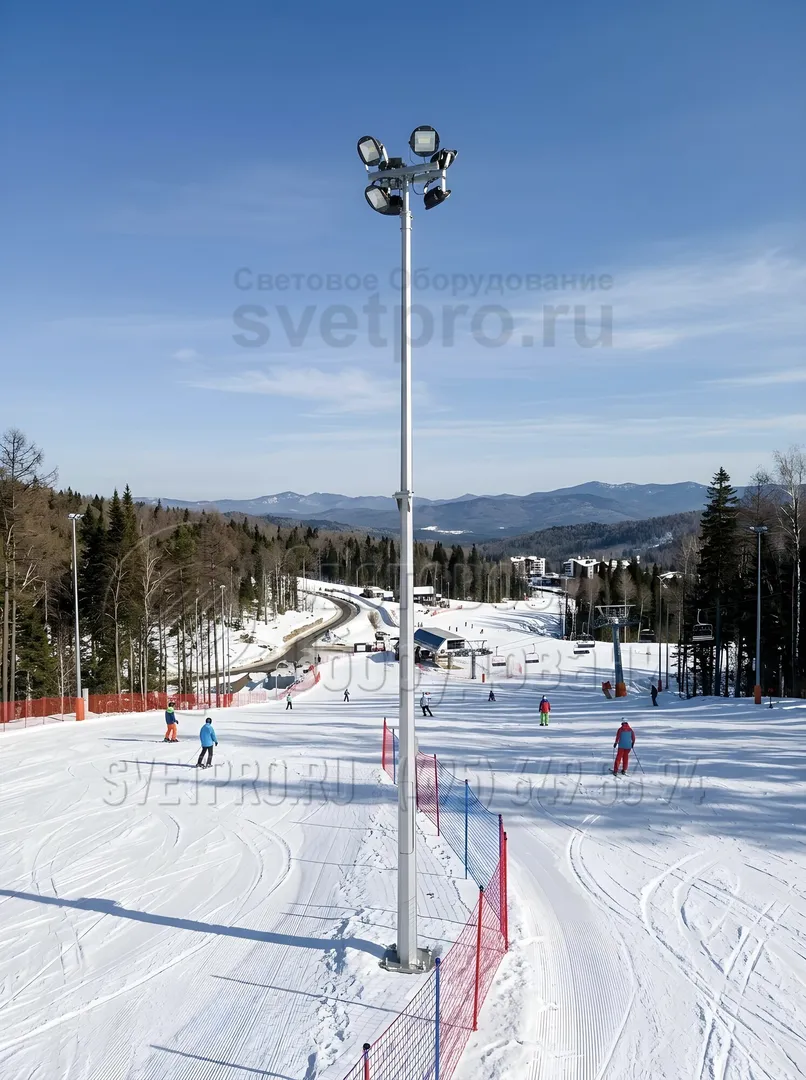

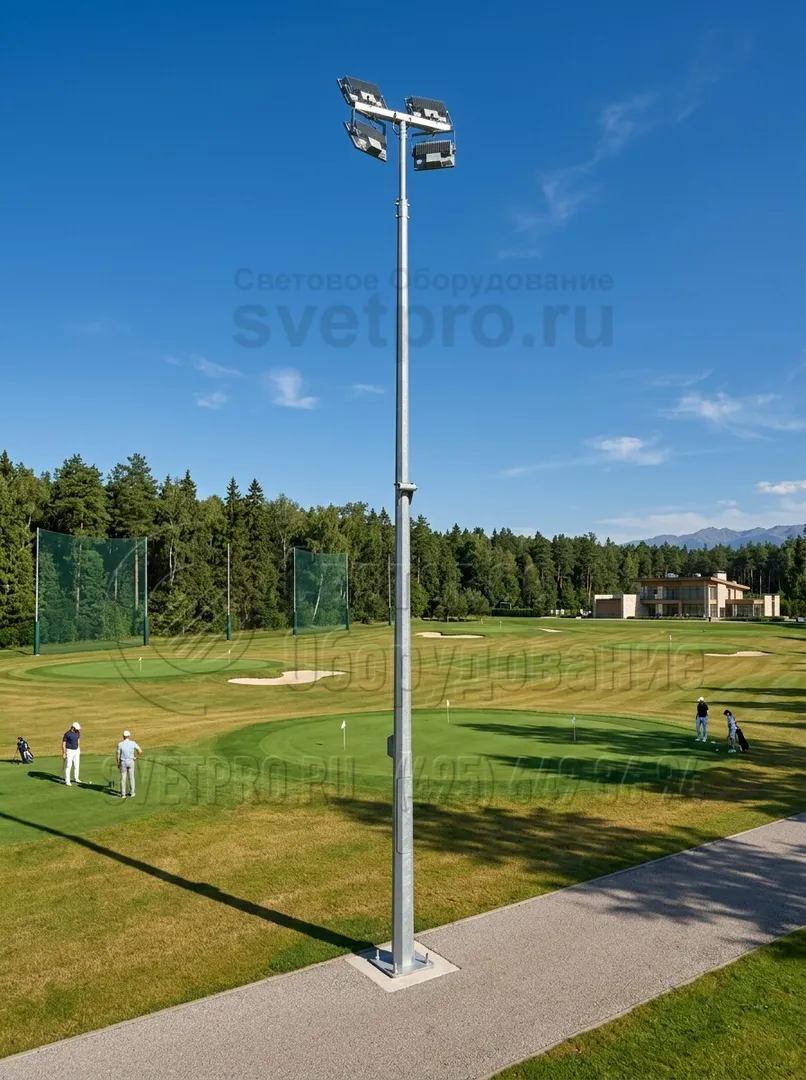

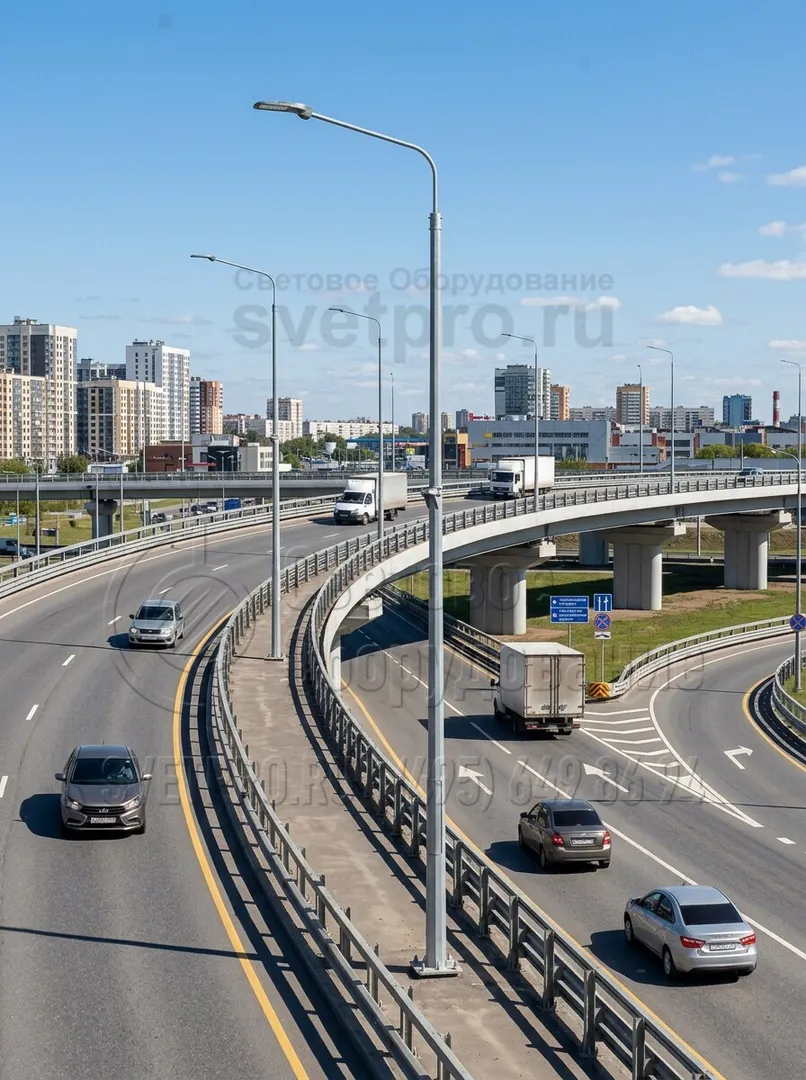

фото с объектов
