ОГСКС 0.7-10 Опоры граненые силовые контактной сети высота 10 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГСКС 0.7-10 |
Установка: | На фундамент путем присоединения к нему фланцевой части опоры или заглублением в грунт подземной части опоры |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Размер фланца: | 600 мм |
Нижний диаметр: | 392 мм |
Верхний диаметр: | 320 мм |
Вес: | 454-542 кг |
Высота: | 10 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?

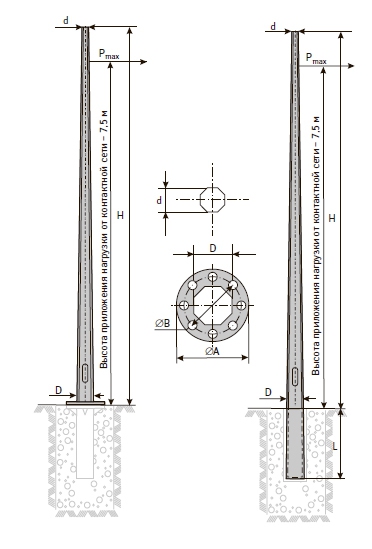

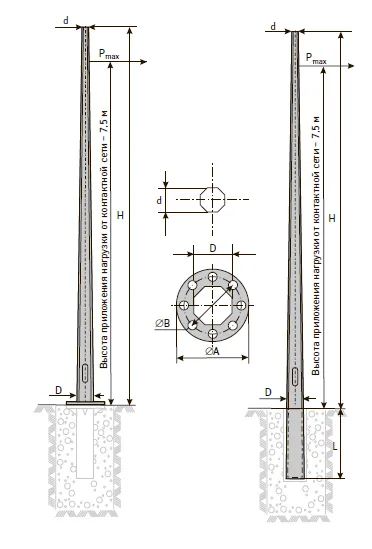

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГСКС | m, кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГСКС 0.7-10 (2,0) | 542 | 10 | 320 | 392 | 600 | 500 |
ОГСКС 0.7-10 | 454 | 10 | 320 | 392 | 600 | 500 |
ОПИСАНИЕ

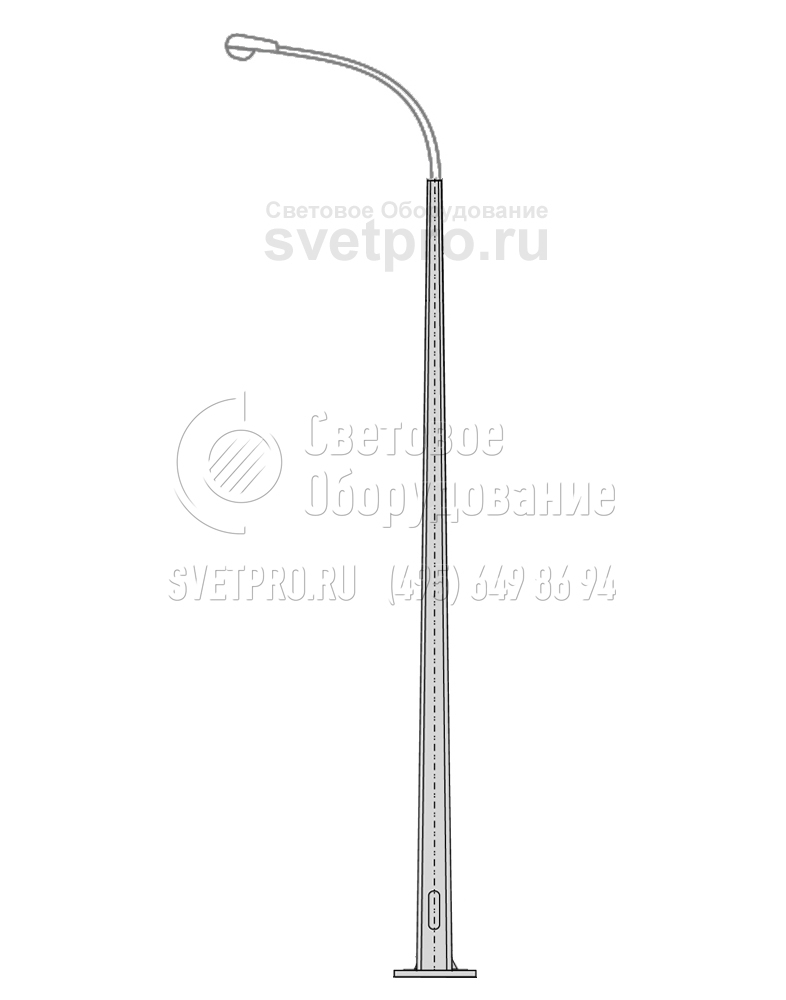

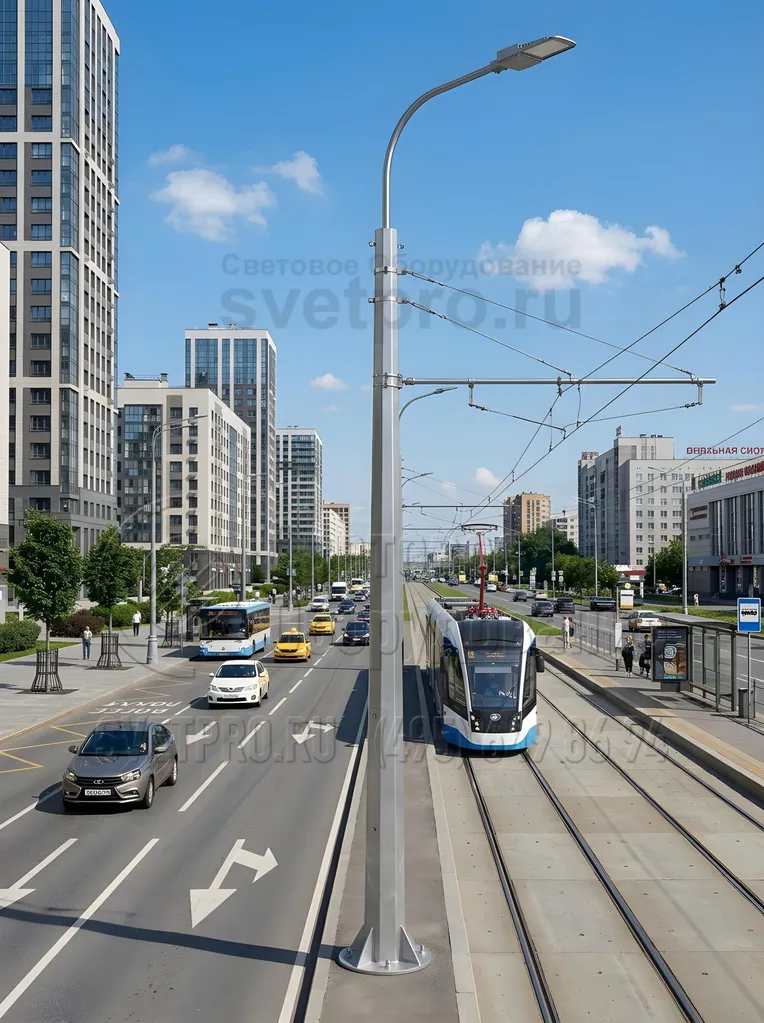

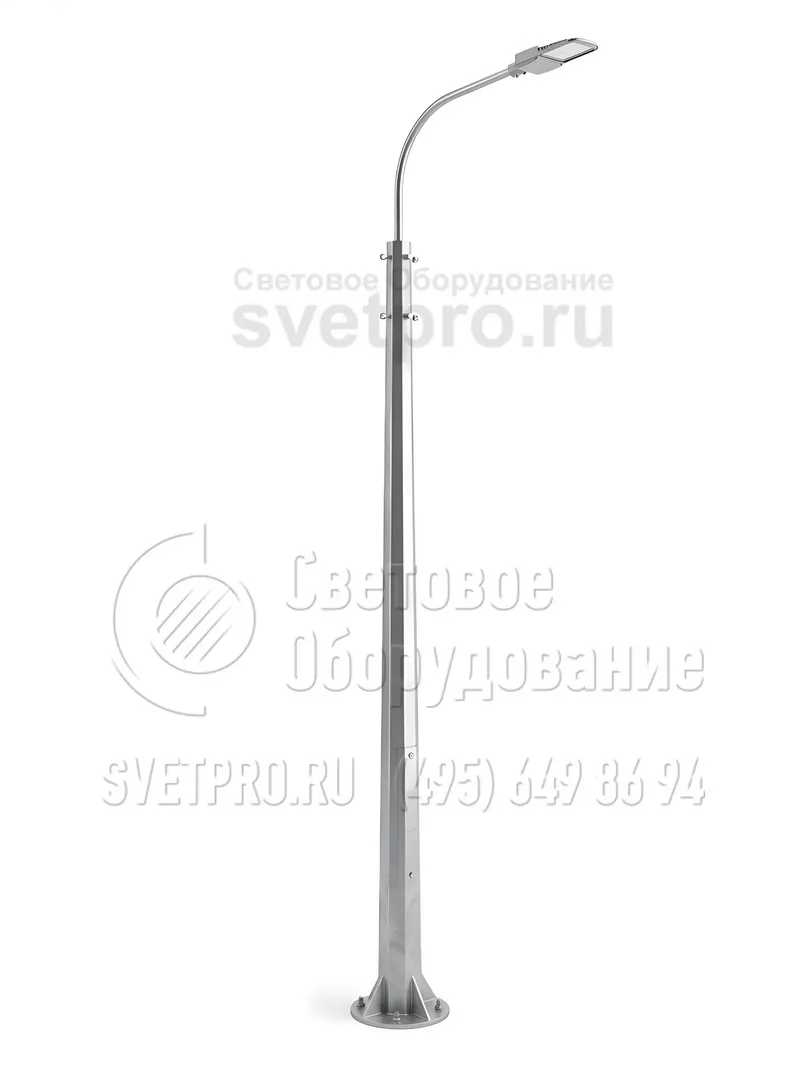

Опора силовая ОГСКС 0.7-10 предназначена для организации внешнего освещения участков автодорог и транспортных магистралей, поддержки кабелей сети городского электротранспорта, размещения СИП.
Опора ОГСКС 0.7-10 изготавливается из стали. Наличие граней повышает устойчивость изделия, что позволяет устанавливать ее для организации освещенности в районах с высокой ветровой нагрузкой. Организация подсветки на участках автодорог с помощью осветительного столба осуществляется за счет монтажа кронштейна с консольными светильниками.

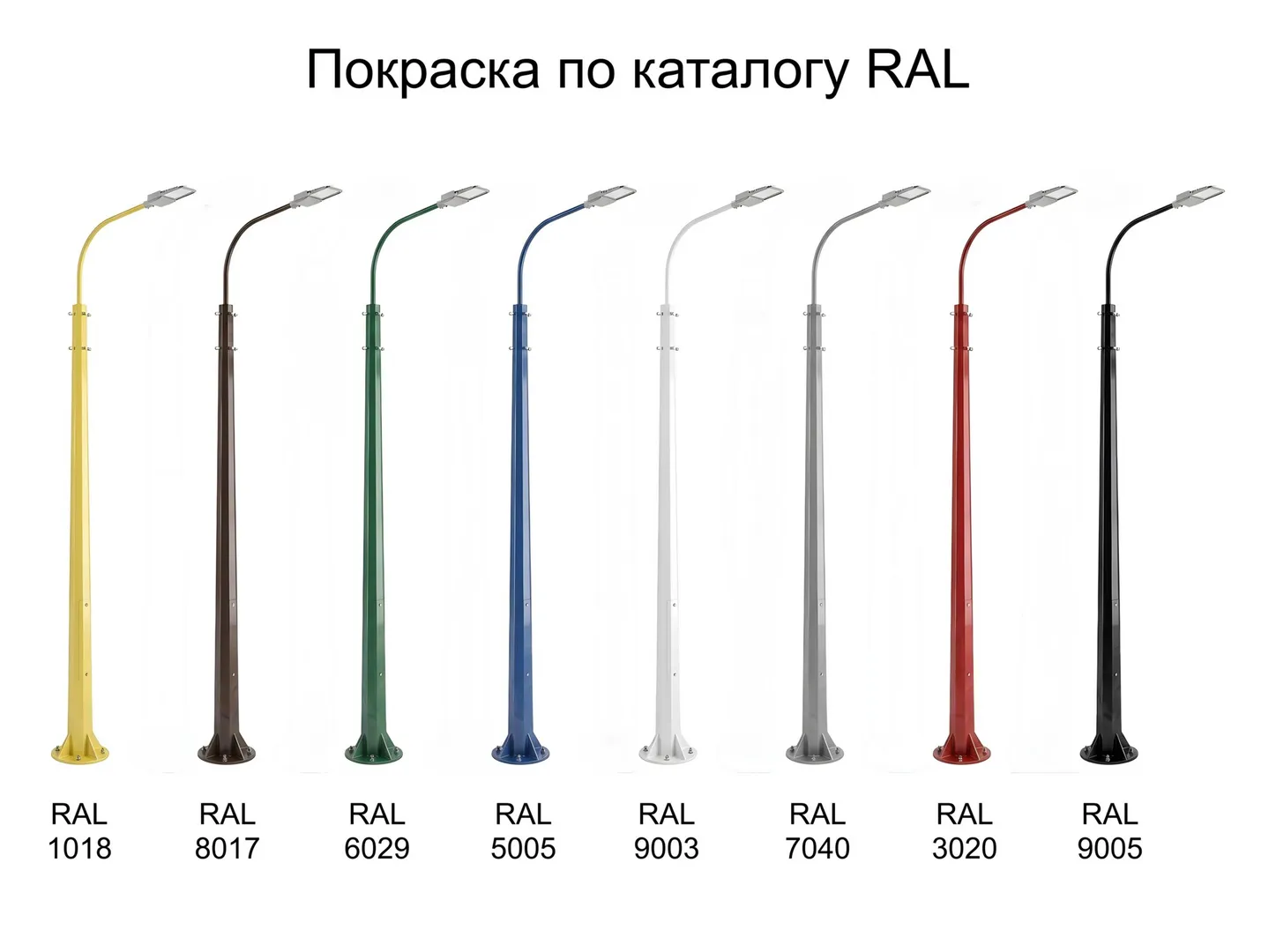

ОГСКС 0.7-10 защищена от ржавчины слоем цинка, наносимым на металл под воздействием высокой температуры. Помимо защитных функций оцинковка придает изделию привлекательный вид. По требованию заказчика поверхность столба может дополнительно окрашиваться в выбранный цвет по каталогу RAL.
Монтаж изделия выполняется с помощью фланца в закладной бетонный фундамент. По заказу клиента опоры могут изготавливаться без фланца в расчете на прямую установку в грунт.

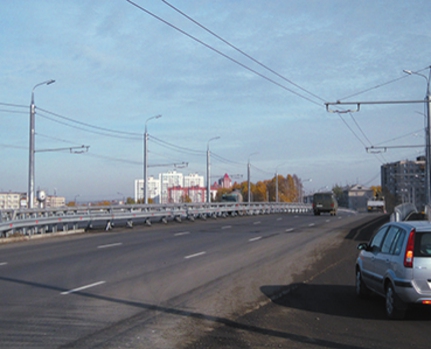

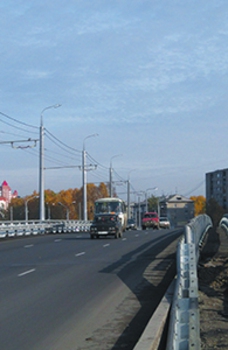

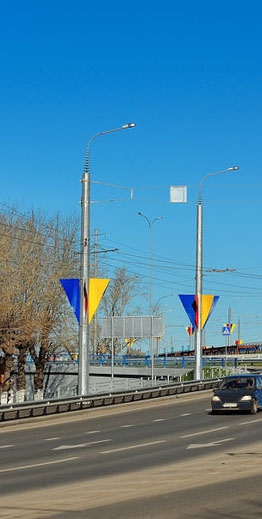

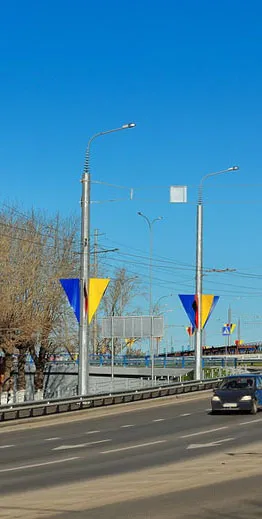

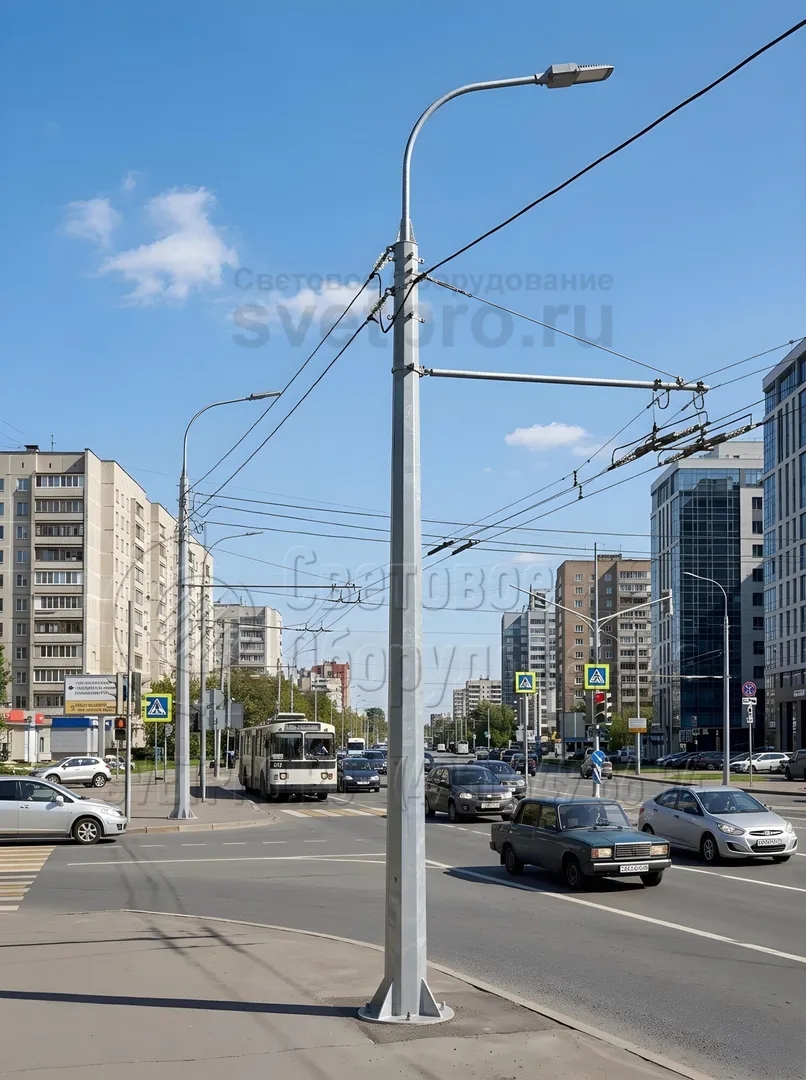

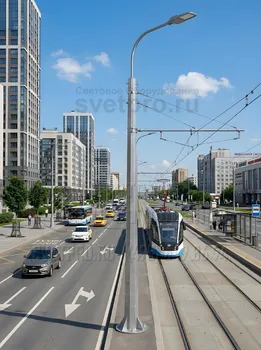

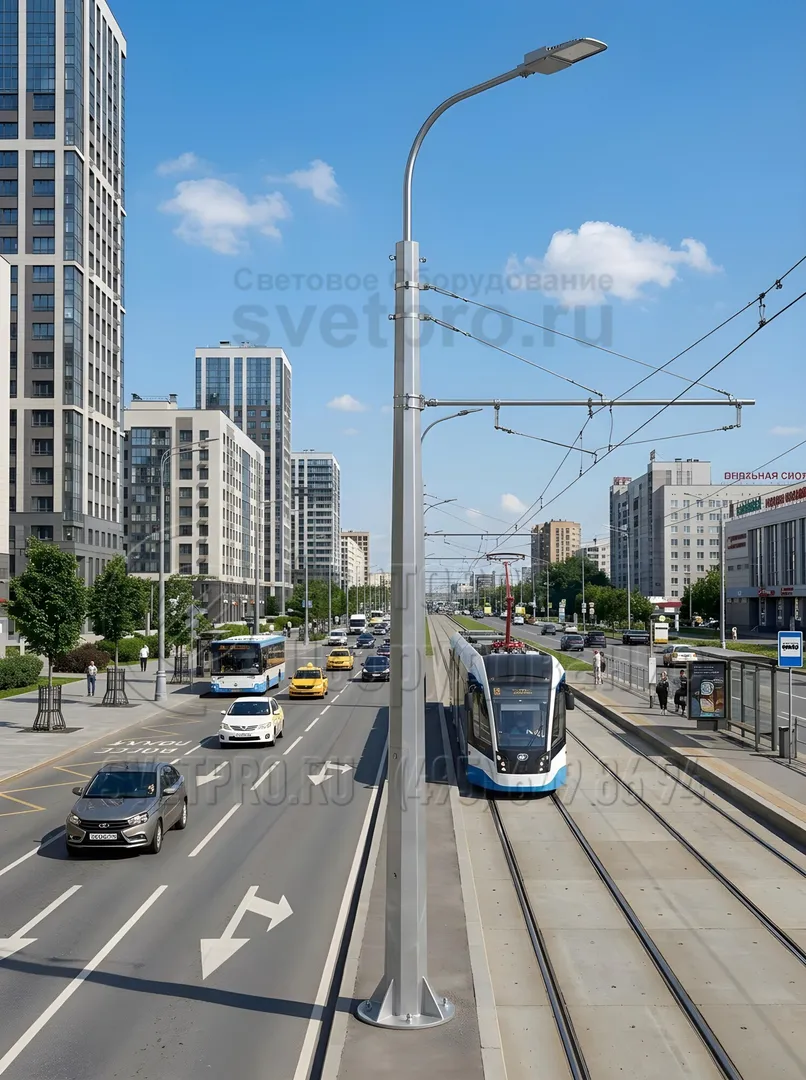

фото с объектов
