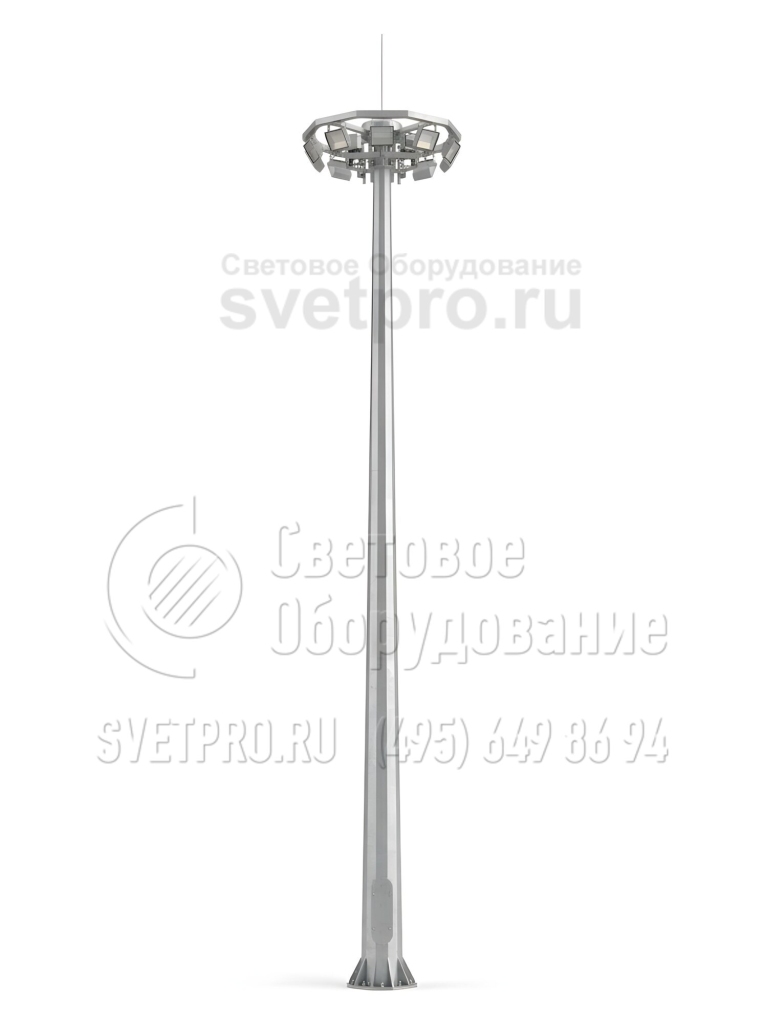

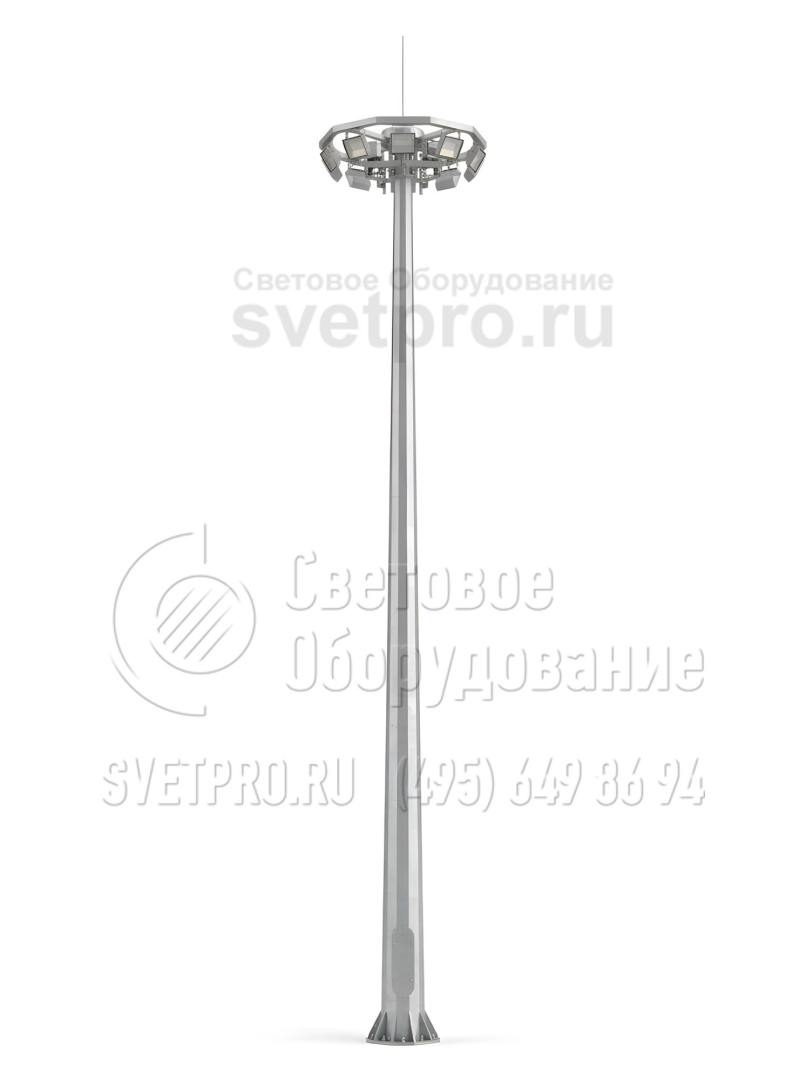

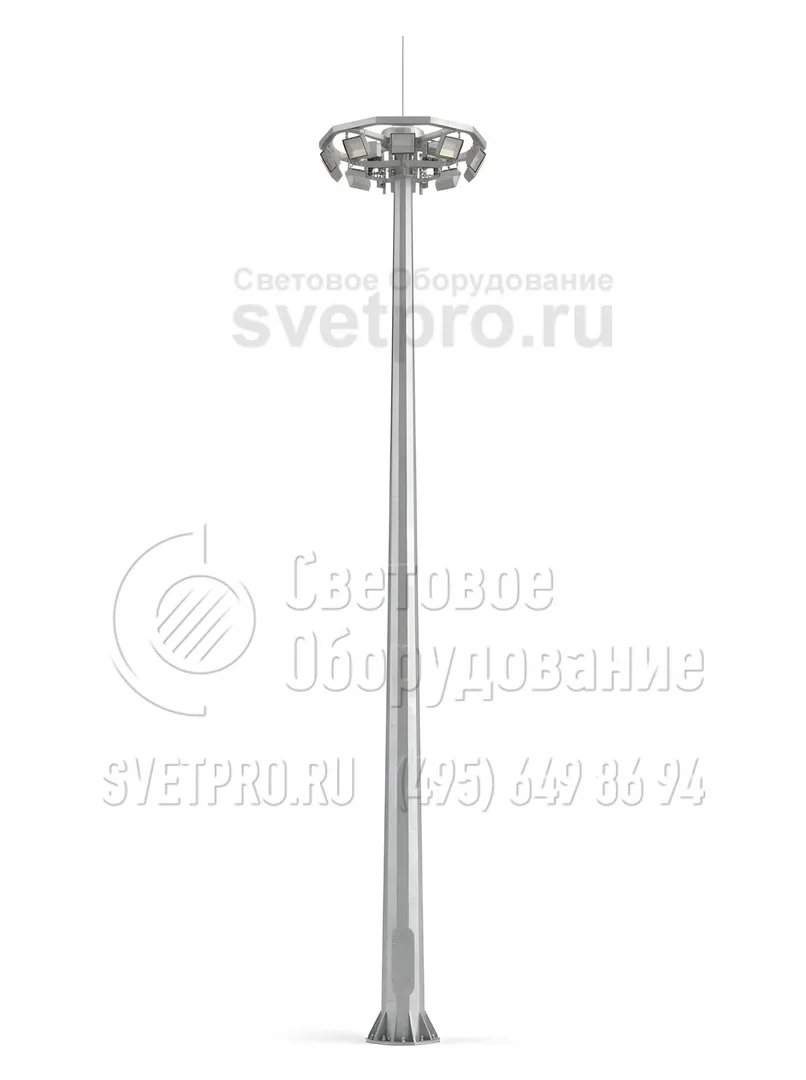

ВМО-16 Высокомачтовые опоры с мобильной короной высота 16 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ВМО-16 |
| Количество секций: | 2-4 |
| Количество световых приборов: | 6 |
| Установка: | На фундамент |
| Количество крепежный отверстий: | 8 |
| Материал: | Листовая сталь |
| Размер фланца: | 640-820 мм |
| Нижний диаметр: | 450-610 мм |
| Верхний диаметр: | 150-200 мм |
| Вес: | 538-760 кг |
| Высота: | 16 м |
| Форма опоры: | Граненая |
| Тип короны: | Мобильная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

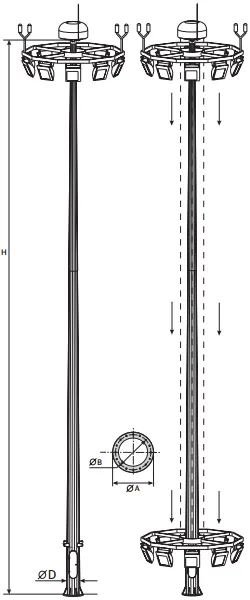

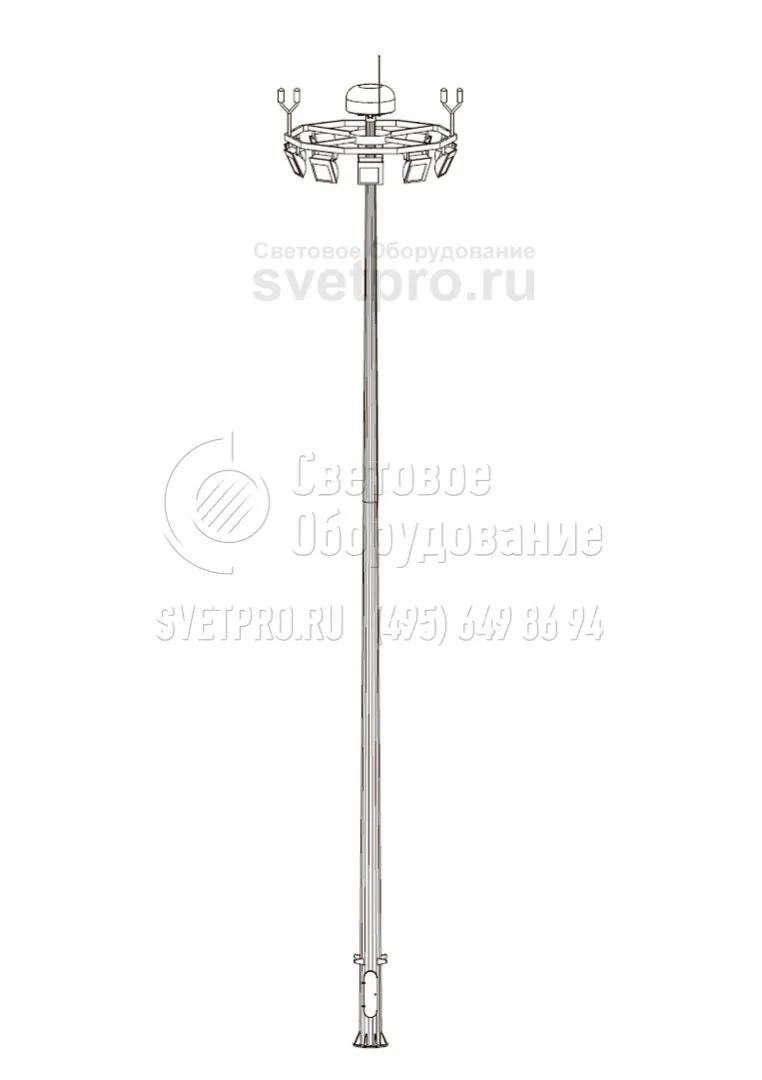

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Вес | Высота | Верхний диаметр | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий |
|---|---|---|---|---|---|---|
| ВМО | m, кг | H, м | d, мм | D, мм | A, мм | B, мм |
| ВМО-16 | 538 | 16 | 150 | 450 | 640 | 240 |
| ВМО-16 | 644 | 16 | 180 | 500 | 700 | 600 |
| ВМО-16 | 698 | 16 | 200 | 450 | 640 | 540 |
| ВМО-16 | 725 | 16 | 180 | 500 | 700 | 600 |
| ВМО-16 | 760 | 16 | 180 | 610 | 820 | 720 |
ОПИСАНИЕ

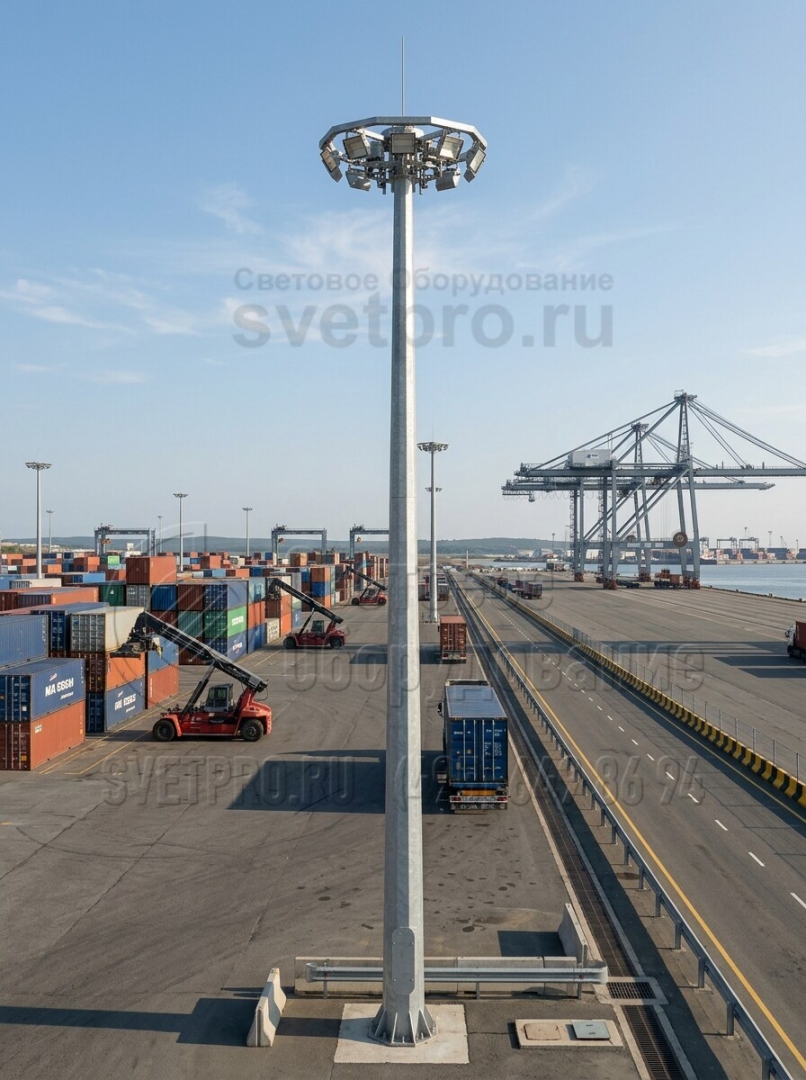

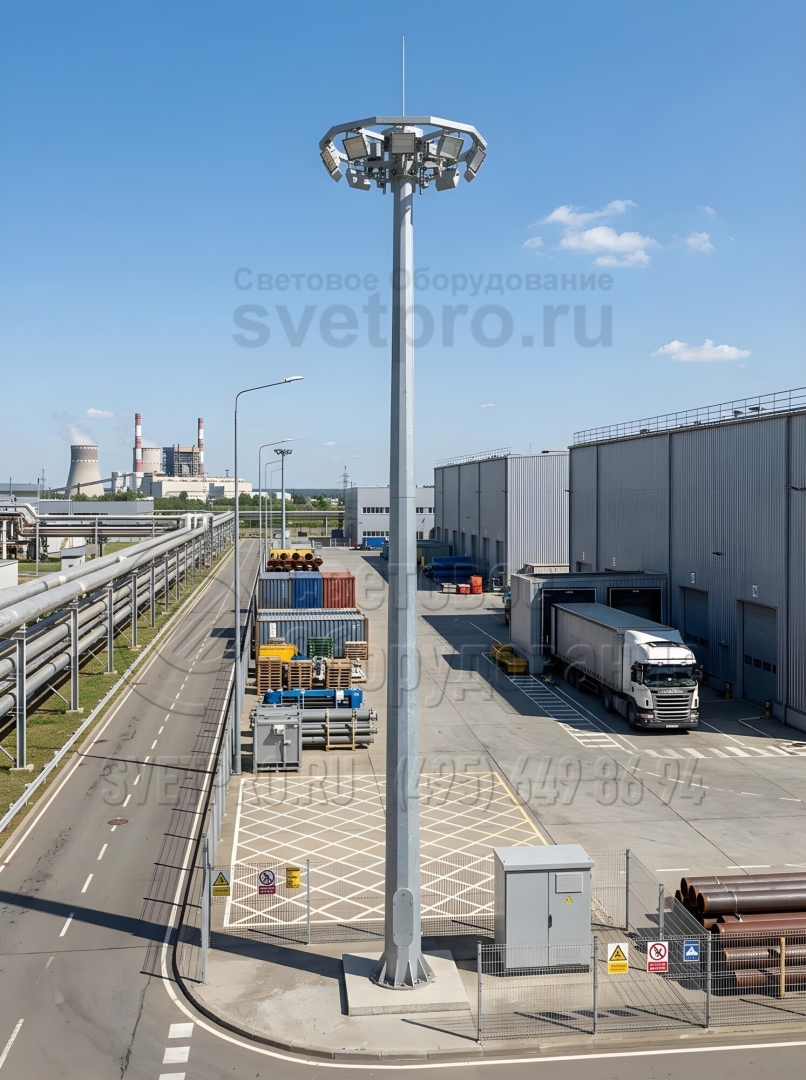

Высокомачтовые осветительные опоры ВМО-16 применяются для организации подсветки открытых территорий большой площади. Их устанавливают в аэропортах, на автомагистралях, стадионах, используют для освещения производственных площадей.
Конструкция изделия состоит из мачты с закрепленной сверху короной со светотехникой. Изделие рассчитано на различные типы внешних нагрузок при воздействии погодных явлений, механических ударов. Обслуживание установленной светотехники осуществляется без использования спецтехники за счет возможности опускания вниз мобильной короны.
Опоры ВМО-16 изготавливаются из листового металлопрофиля, сгибаемого для получения дополнительных ребер жесткости. Изделие сваривается одним или несколькими продольными швами, что обеспечивает устойчивость против горизонтальных и вертикальных нагрузок. Поверхность опоры обрабатывается горячим цинкованием, защищающим изделие от ржавчины и увеличивающим срок его эксплуатации до 20 лет.
Установка мачты выполняется на бетонное армированное основание с закладным металлическим элементом.
ТЕХНИЧЕСКИЕ ДЕТАЛИ
|
|

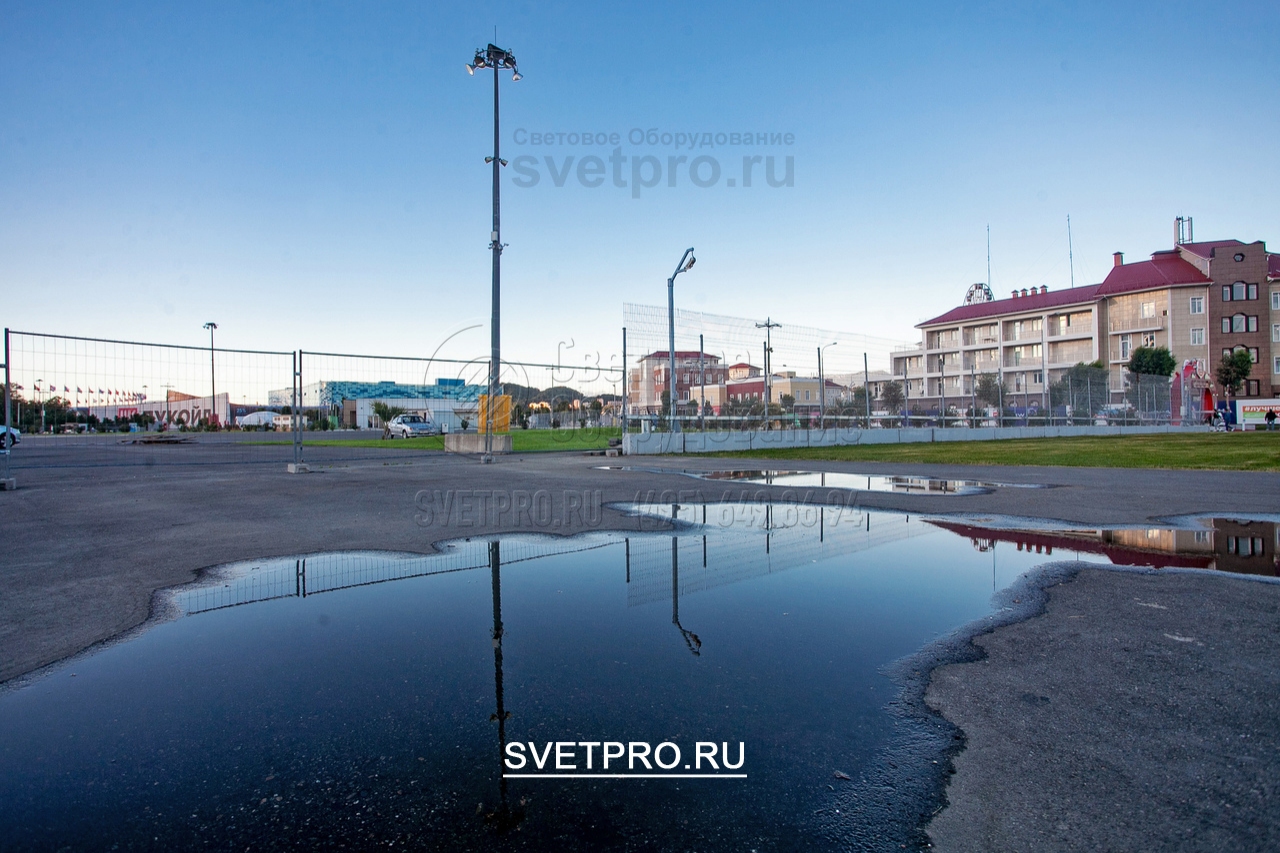

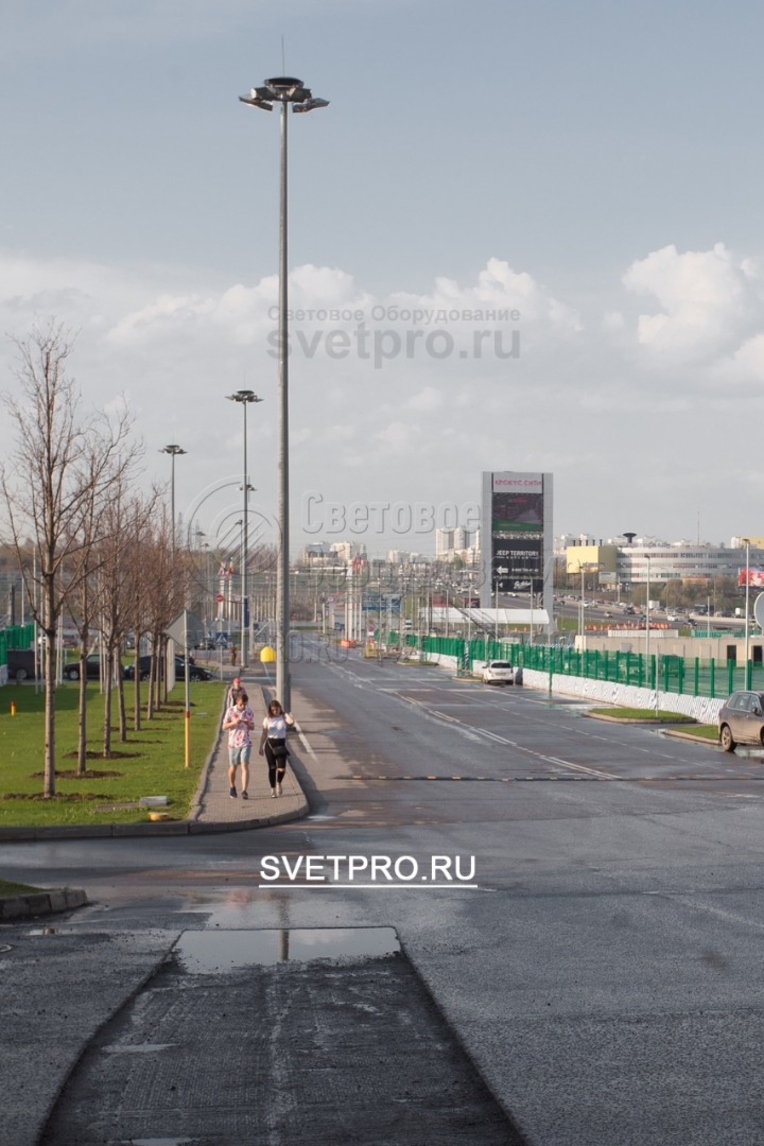

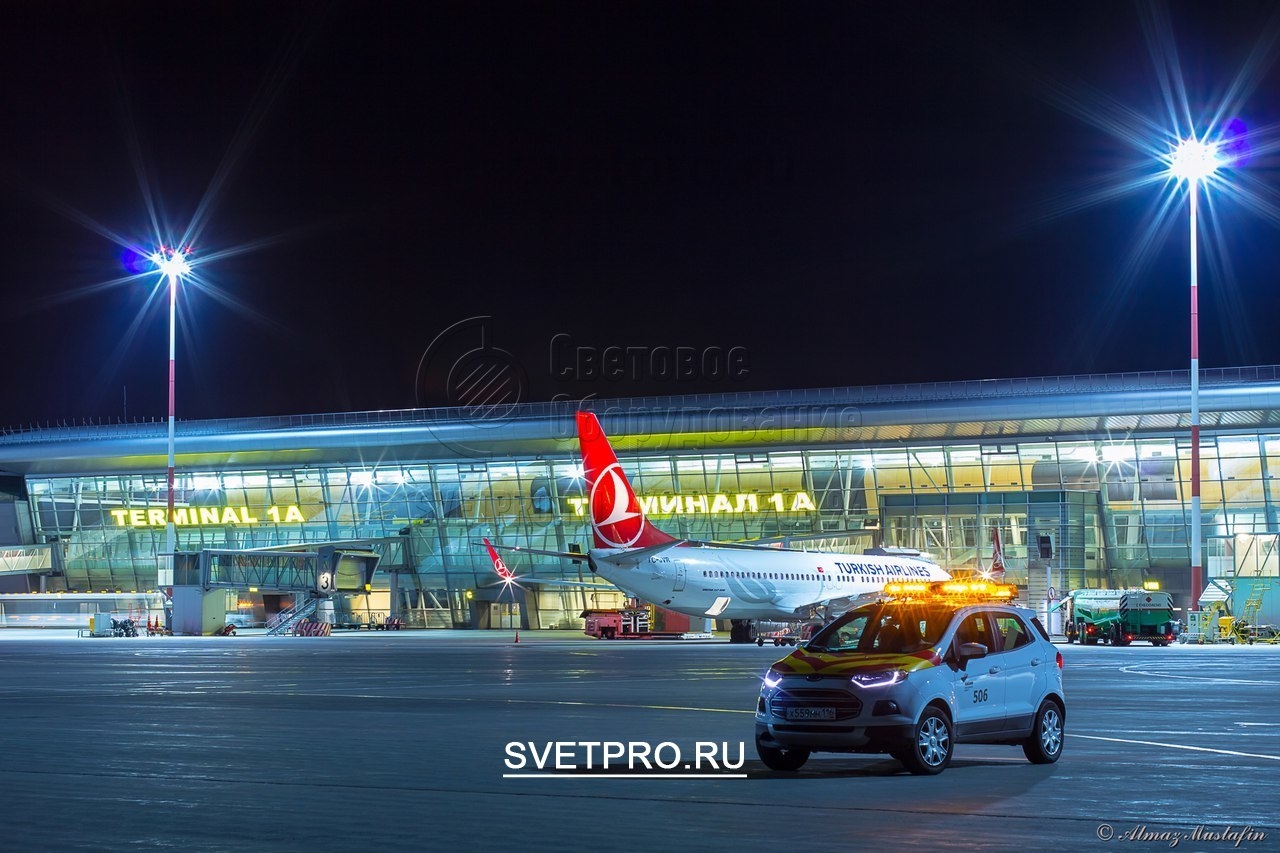

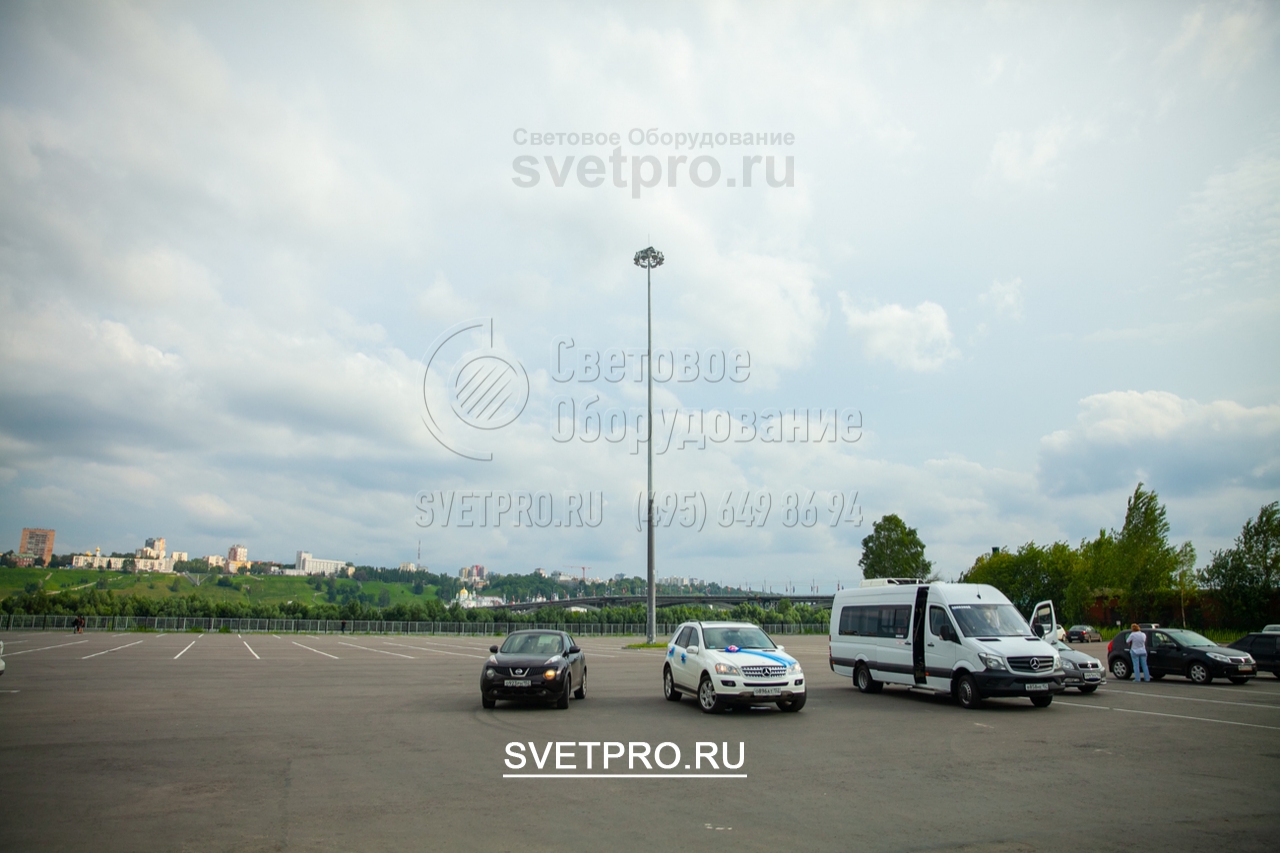

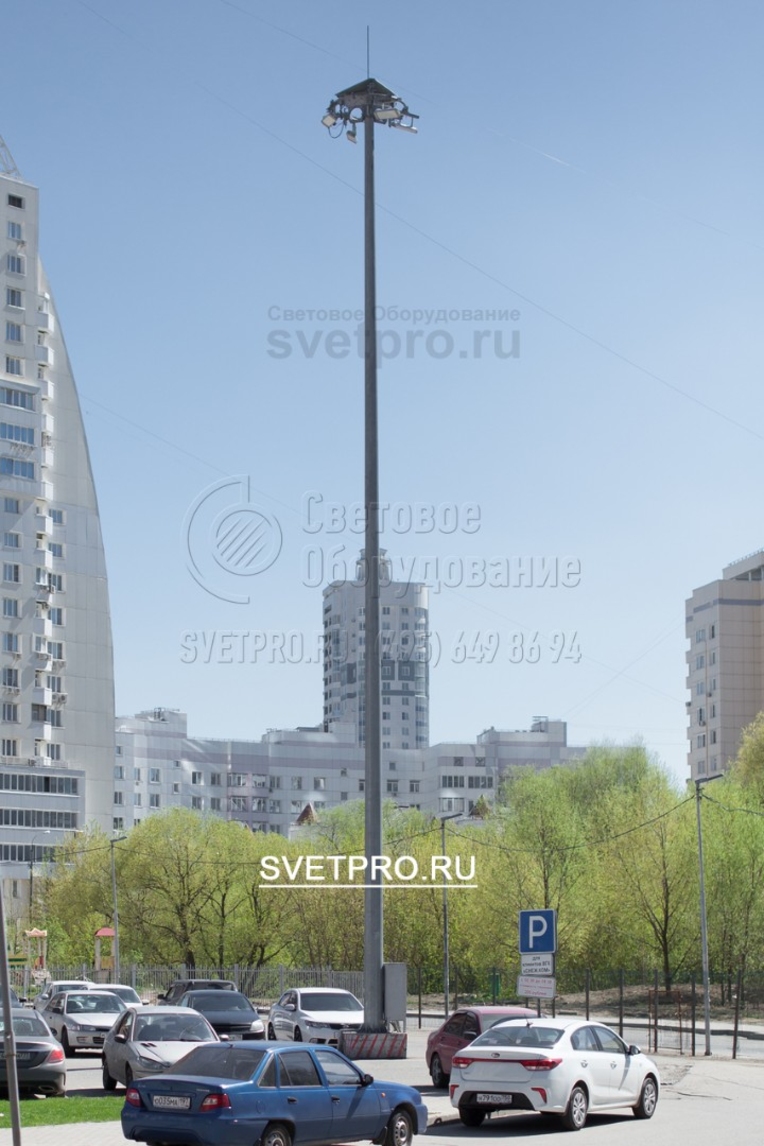

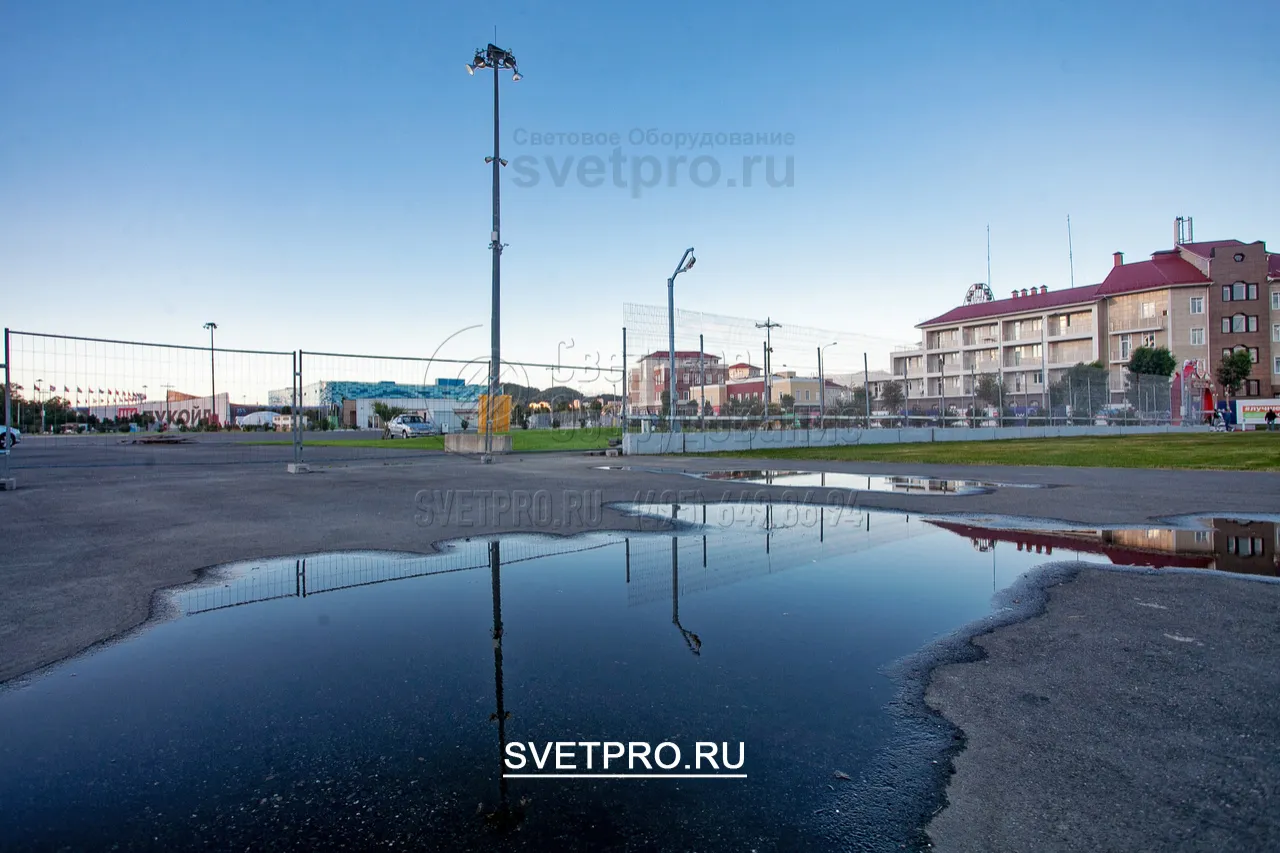

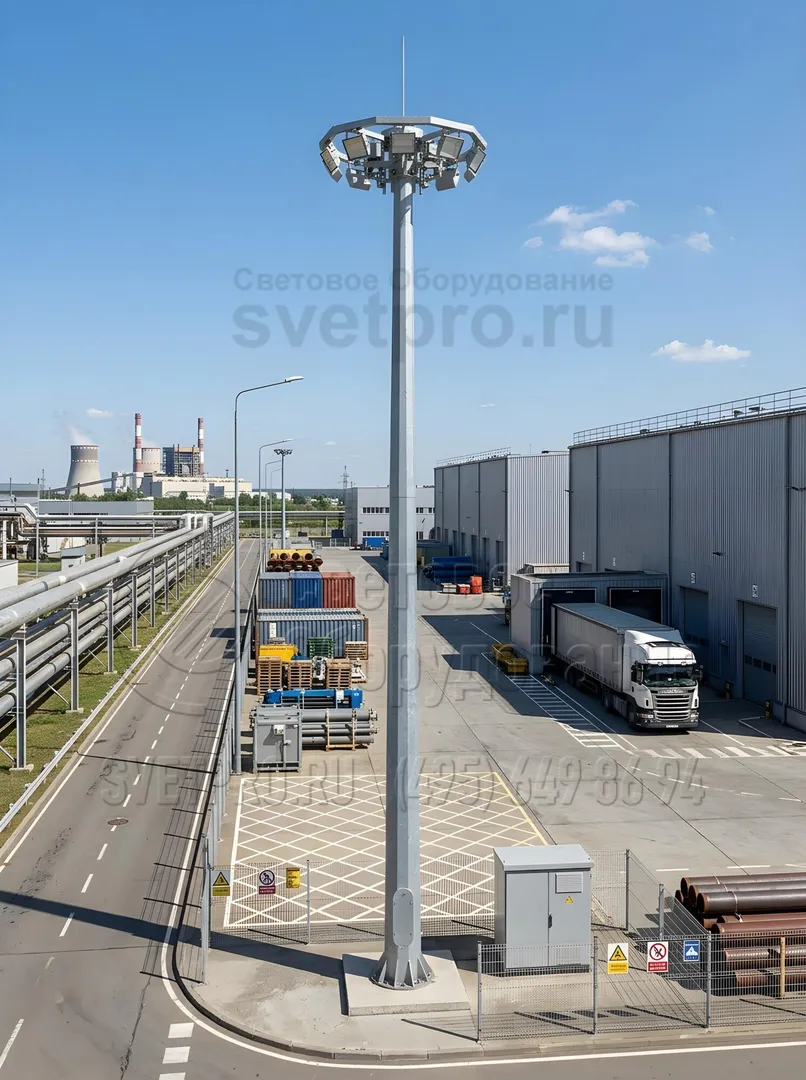

фото с объектов
|
|
|
Фотогалерея
-
1. Оголовник у мачты ВМО‐16 закрыт колпаком от прямого попадания осадков во внутрь
мачты. -
2. На мобильной короне расположение осветительных приборов должно быть
симметричным по кругу, если расположение прожекторов с одной стороны, нужно
устанавливать противовесы. Это всё необходимо для ровного спуска и подъёма короны. -
3. В случае размещения мачт освещения на аэродромах по приказу Минтранса России от
25.08.2015 №262 (ред. от 24.11.2017) дневная маркировка опоры должна выполняться
путём нанесения чередующихся полос красного и белого цвета. -

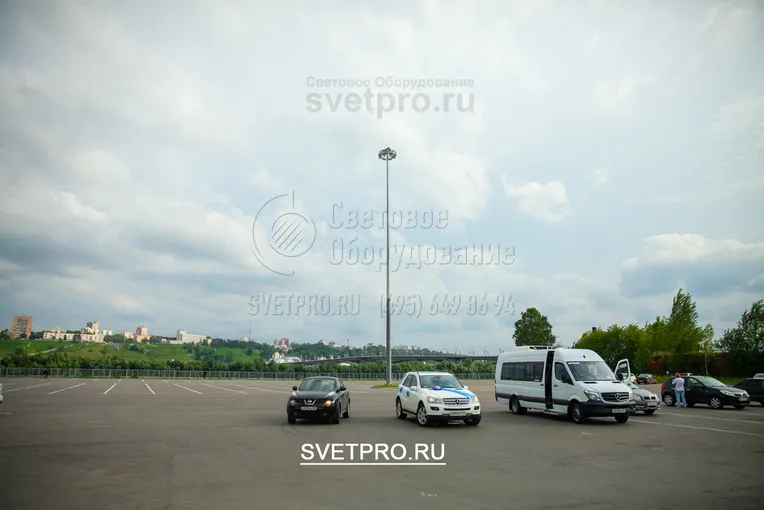

4. Мачты ВМО‐16 предназначены для подземного подвода электропитания. -
5. Мачта ВМО‐16 предназначена для установки на неё прожекторов на высоте 16 м от уровня
земли.
