ВМОН-30 Высокомачтовые граненые опоры со стационарной короной высота 30 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ВМОН-30 |
| Количество секций: | 2-4 |
| Количество световых приборов: | до 60 |
| Установка: | Фланцевой частью на заранее установленный и забетонированный в грунт фундамент с металлическим соединительным элементом |
| Количество крепежный отверстий: | 8 |
| Материал: | Листовая сталь |
| Размер фланца: | 800-1130 мм |
| Нижний диаметр: | 550-870 мм |
| Вес: | 2211-3788 кг |
| Высота: | 30 м |
| Форма опоры: | Граненая |
| Тип короны: | Стационарная |
| Подвод кабеля: | Низ |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Обозначение | Вес | Высота | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий | Количество секций | Количество осветительных приборов |
|---|---|---|---|---|---|---|---|---|
| ВМОН | m, кг | H, м | D, мм | A, мм | B, мм | K, шт. | ОП | |
| ВМОН-30 | ВМОН-30 л/о | 2211 | 30 | 550 | 800 | 700 | 3 | 20 |
| ВМОН-30 | ВМОН-30 л/о | 3788 | 30 | 870 | 1130 | 1020 | 3 | 30 |
ОПИСАНИЕ
Высокомачтовая опора со станционарной короной ВМОН является сложным техническим изделием.
Опоры ВМОН имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные,
с учетом особых климатических условий и требований заказа.
Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в I-VII ветровом районе.
Для каждого объекта конструкция опоры рассчитывается индивидуально.
ТЕХНИЧЕСКИЕ ДЕТАЛИ
фото с объектов
|
|
Фотогалерея
-

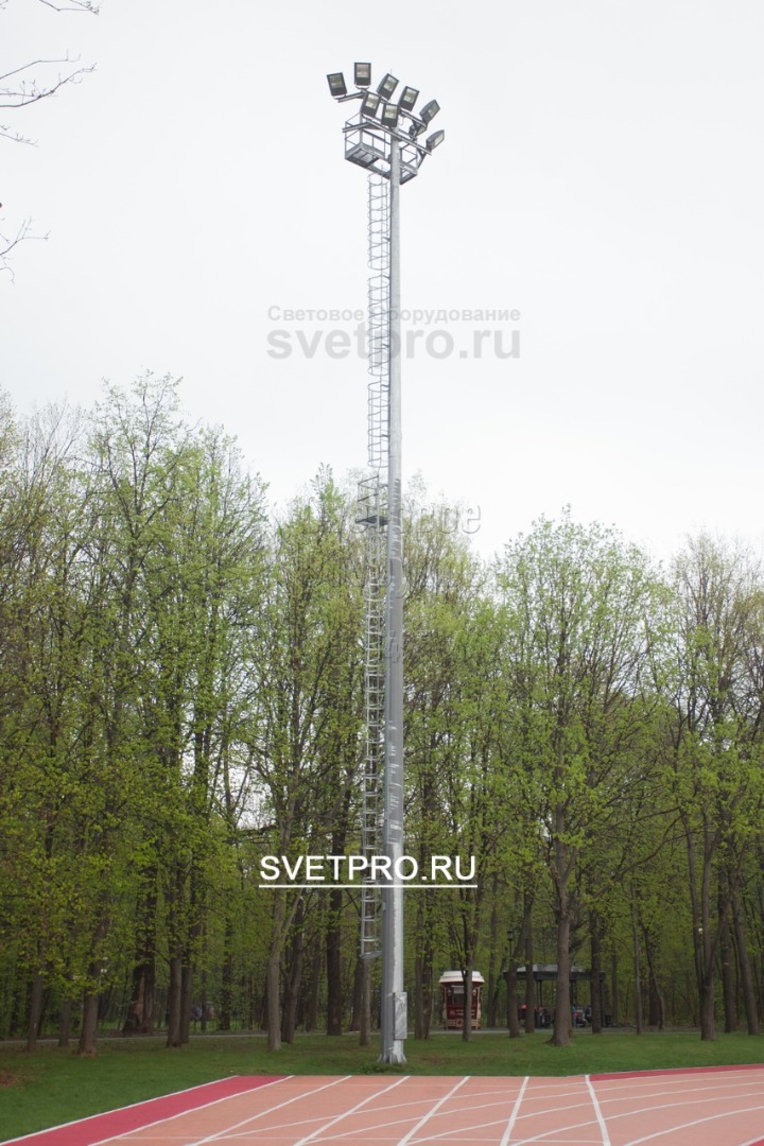

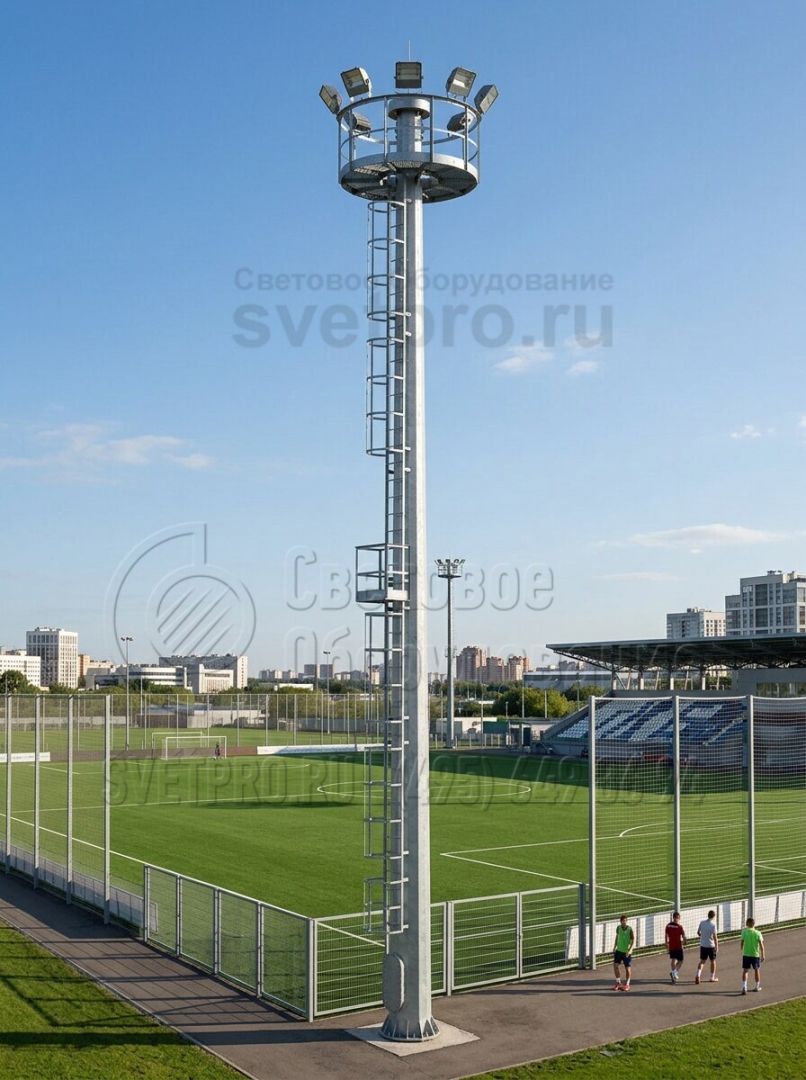

1. Освещение беговых дорожек выполнено по углам площадки на базе мачты с площадкой для
обслуживания. -

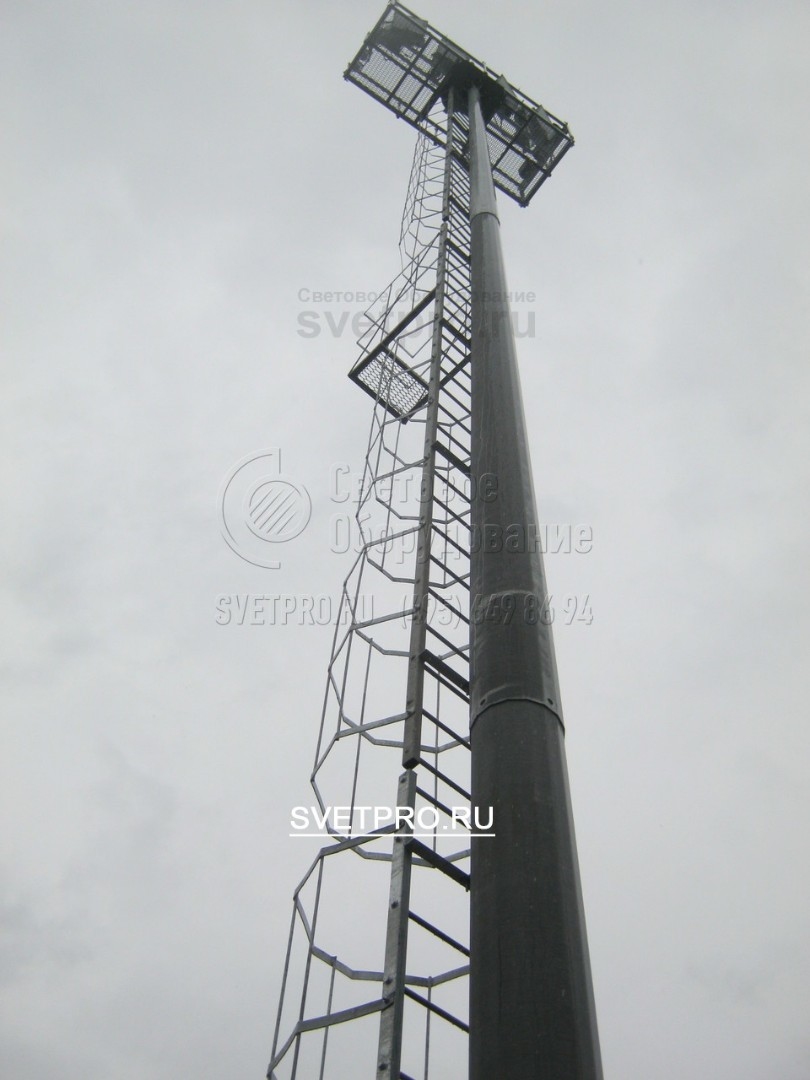

2. Мачта с двумя площадками для отдыха, лестницы с заспинным ограждением позволяют легко
обслуживать мачту высотой 30 метров, обеспечивая безопасность для работников,
осуществляющих её обслуживание. -

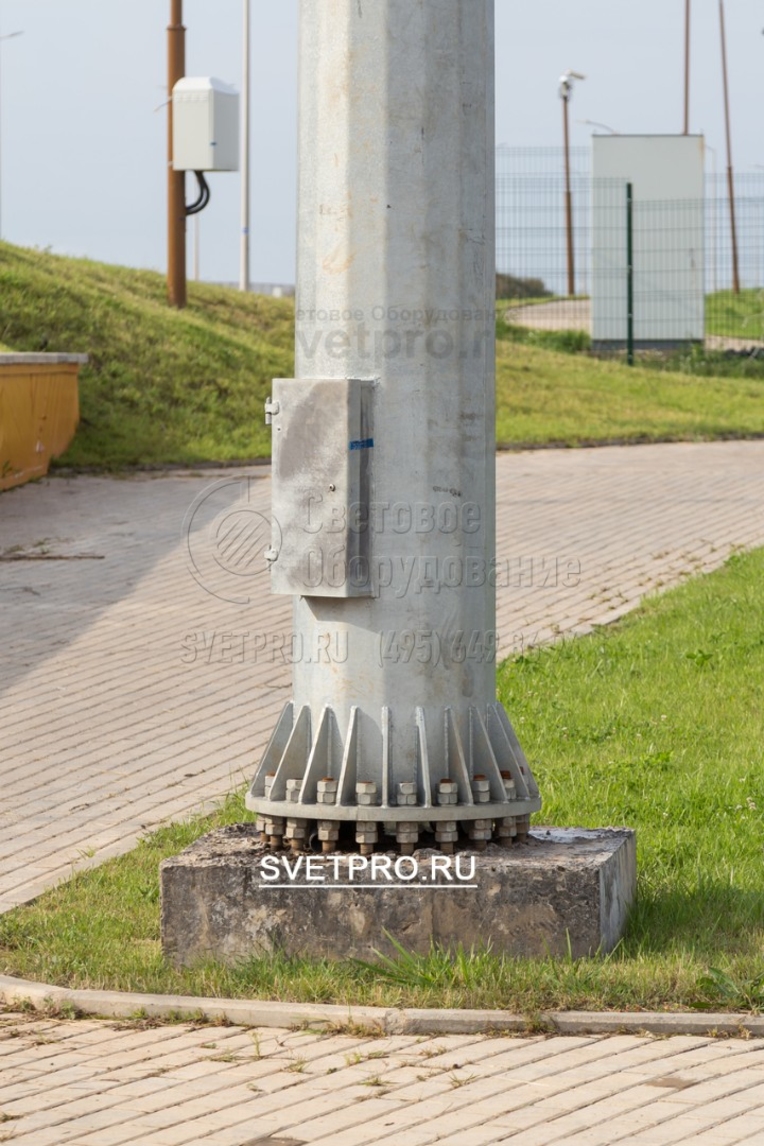

3. Анкерный блок из 22 шпилек диаметром 32 мм позволяет надёжно закрепить 30‐метровую
мачту, обеспечивая жёсткость и вертикальность конструкции. -

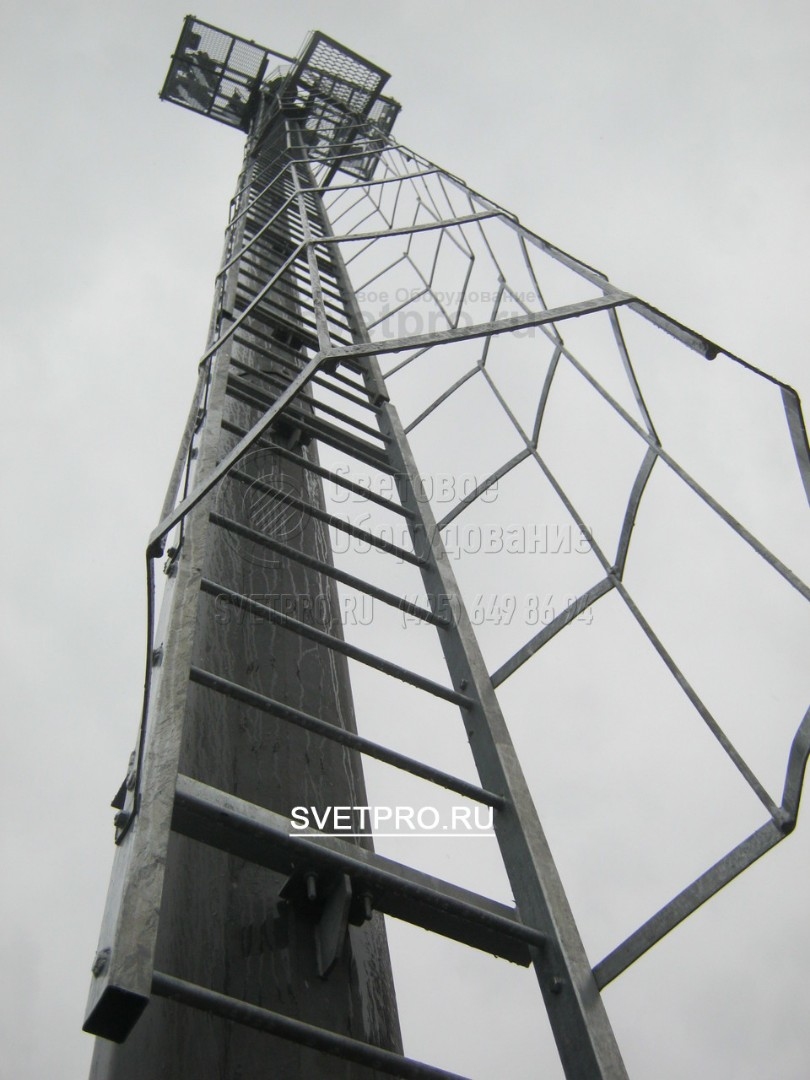

4. Вид снизу на лестницу с заспинными ограждениями для обслуживания мачты освещения. -

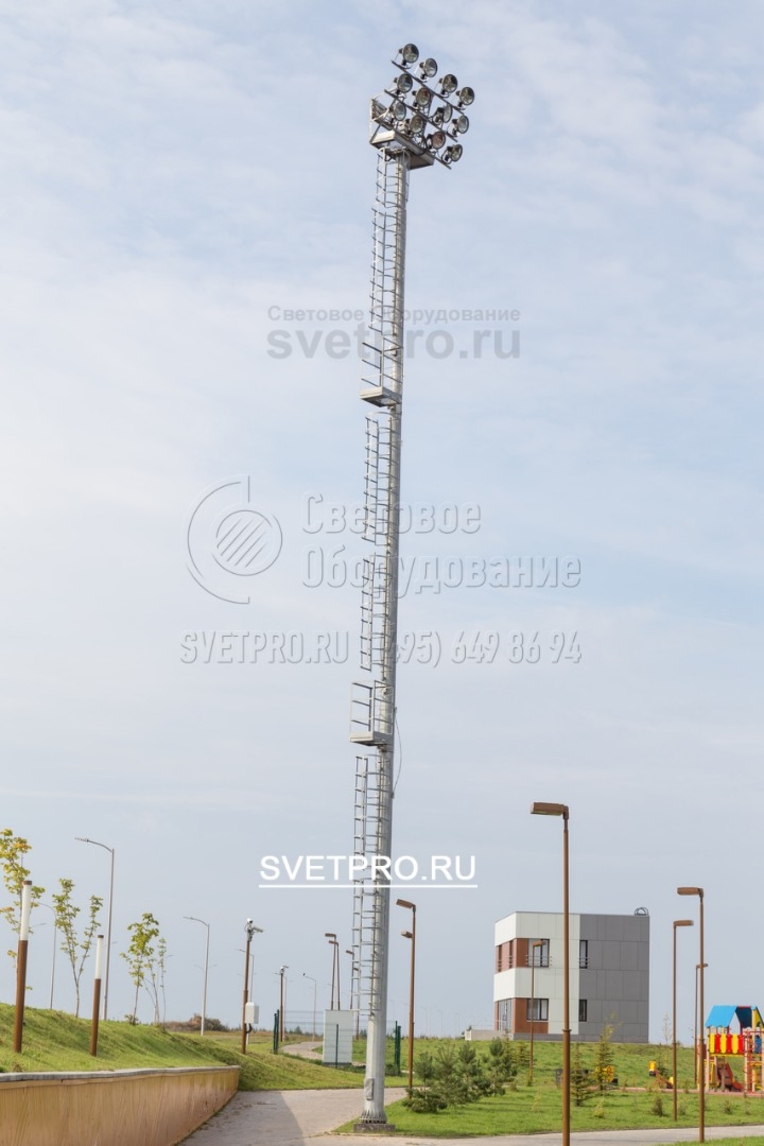

5. Мачта собрана из трёх секций по 10,5 метра. Секции имеют тугую посадку, что при
правильном монтаже позволяет дополнительно не фиксировать.
Похожие товары
Смотреть
ВМО Высокомачтовые опоры с мобильной короной
ВМО Высокомачтовые опоры с мобильной короной
Смотреть
ВМОН Высокомачтовые граненые опоры со стационарной короной
ВМОН Высокомачтовые граненые опоры со стационарной короной
Смотреть
ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
ВМОНТ Высокомачтовые трубчатые опоры со стационарной короной
Смотреть
ОГКЛЭП Опоры линий электропередач
ОГКЛЭП Опоры линий электропередач
Смотреть
МГФ-М Мачта с мобильной короной
МГФ-М Мачта с мобильной короной
Смотреть
МГФ-СР Мачта со стационарной короной
МГФ-СР Мачта со стационарной короной
Смотреть
МГФ-СР-М Мачта со стационарно-мобильной короной
МГФ-СР-М Мачта со стационарно-мобильной короной
Смотреть
Agena P Стальная осветительная мачта 12-гранная
Agena P Стальная осветительная мачта 12-гранная
Вы недавно смотрели
Автостоянки на объектах
Статьи по теме
Мачты с мобильной короной
Мачты с мобильной короной
Мачты с мобильной короной, позволяют установить одновременно до 12 осветительных прожекторов на высоте до 50м и производить обслуживание силами 1 специалиста без привлечения спецтехники. Рама (корона) опускается при помощи редуктора (лебедки) до уровня земли. Выбор высоты мачты зависит от ветровой зоны эксплуатации, а параметры фундамента с анкерным закладным элементом – от характеристик грунта, климатической зоны и параметров мачты. Наиболее часто мачты с мобильной короной применяются для освещения аэропортов, площадей перед торговыми центрами и других больших объектов.
Мачты со стационарной короной
Мачты со стационарной короной
Равномерность освещения больших открытых территорий, обеспечивается с применением прожекторных мачт, высотой до 40 м, со стационарной рамой различной формы. Ствол мачты образован из 2-х – 4-х секций, изготовленных из стального листового проката, которому при изгибе придана конусная граненая форма. Кромки соединены сварочным швом, антикоррозионная защита выполнена горячим цинкованием. Обслуживание прожекторов производится в зависимости от модификации мачты – с площадки и лестницы, ведущей к ней, установленных на мачте, либо при их отсутствии – с помощью высотной спецтехники. Мачты устанавливаются фланцевым способом, тип закладной детали – анкерный.

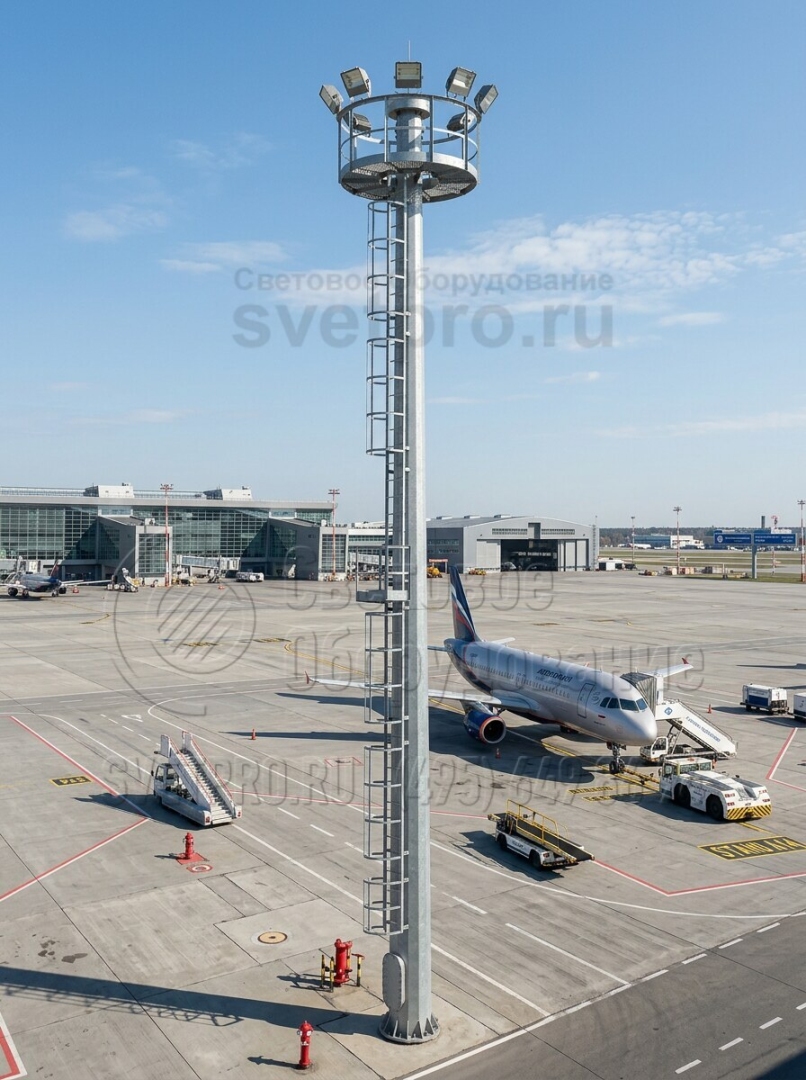

Мачты со стационарной короной для освещения аэропортов
