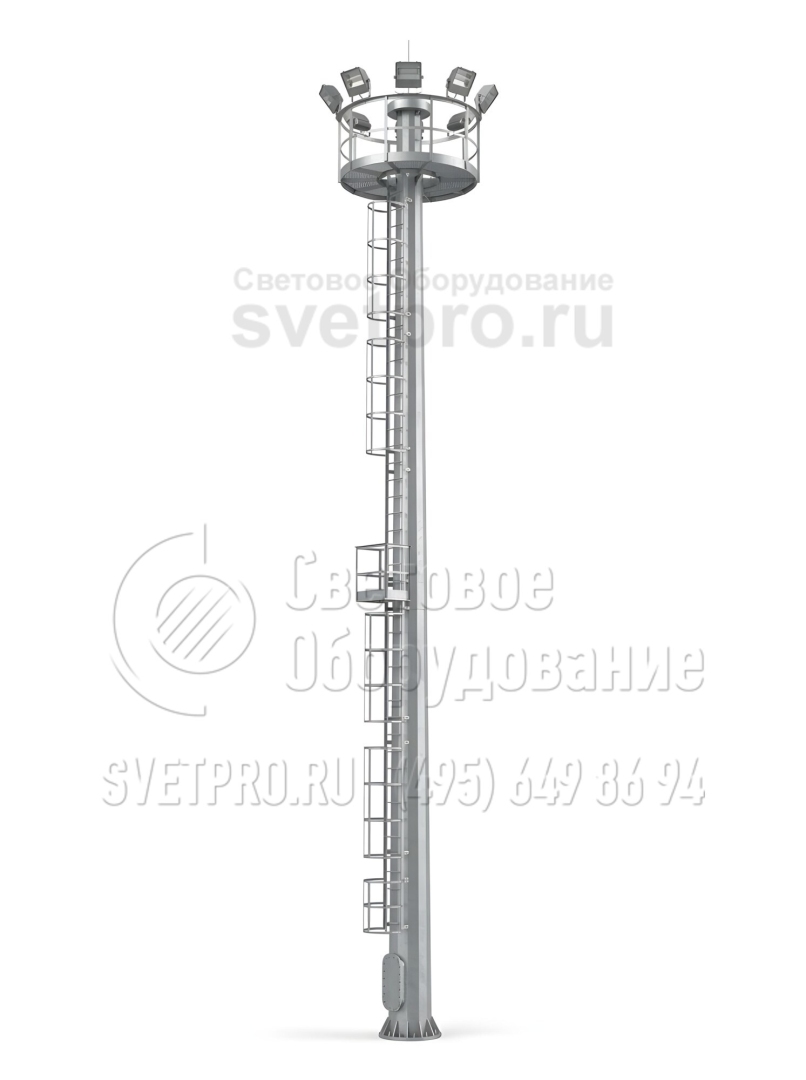

ВМОН-35 Высокомачтовые граненые опоры со стационарной короной высота 35 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВМОН-35 |
Количество секций: | 2-4 |
Количество световых приборов: | до 60 |
Установка: | Фланцевой частью на заранее установленный и забетонированный в грунт фундамент с металлическим соединительным элементом |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Размер фланца: | 1100 мм |
Нижний диаметр: | 850 мм |
Вес: | 4000 кг |
Высота: | 35 м |
Форма опоры: | Граненая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Вес | Высота | Нижний диаметр | Наружный диаметр фланца | Межцентровое расстояние отверстий | Количество секций | Количество осветительных приборов |
---|---|---|---|---|---|---|---|---|
ВМОН | m, кг | H, м | D, мм | A, мм | B, мм | K, шт. | ОП | |
ВМОН-35 | ВМОН-35 л/о | 4000 | 35 | 850 | 1100 | 990 | 4 | 30 |
ОПИСАНИЕ

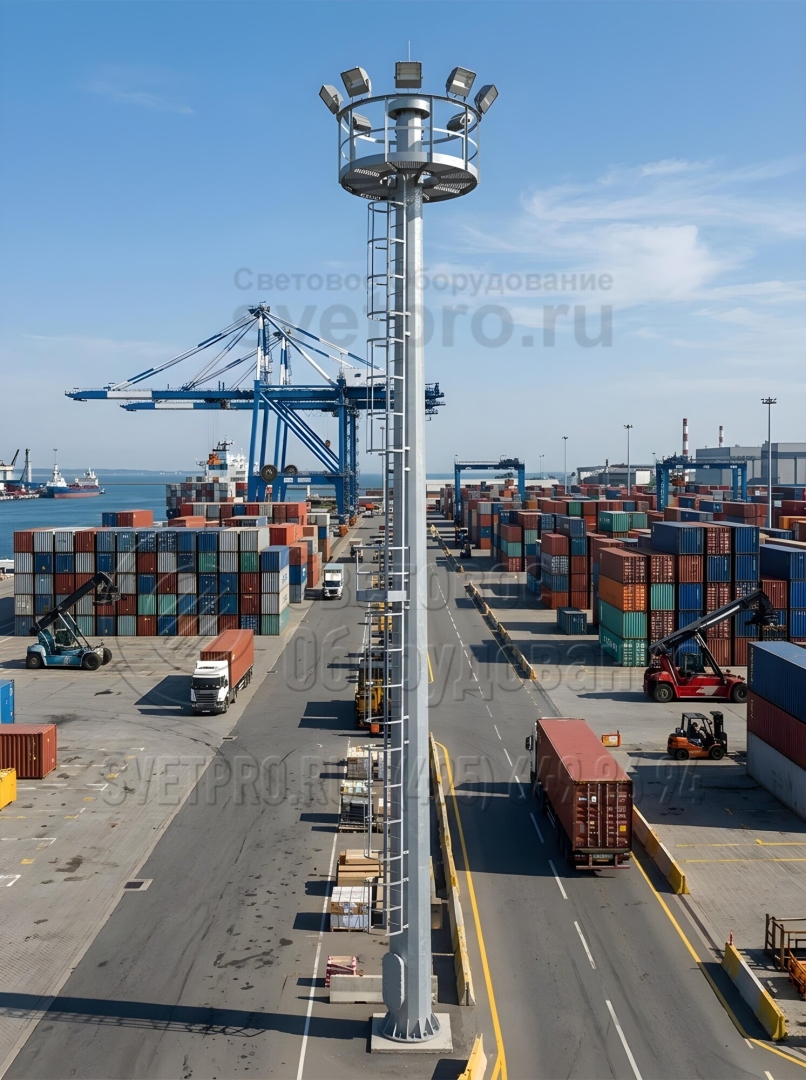

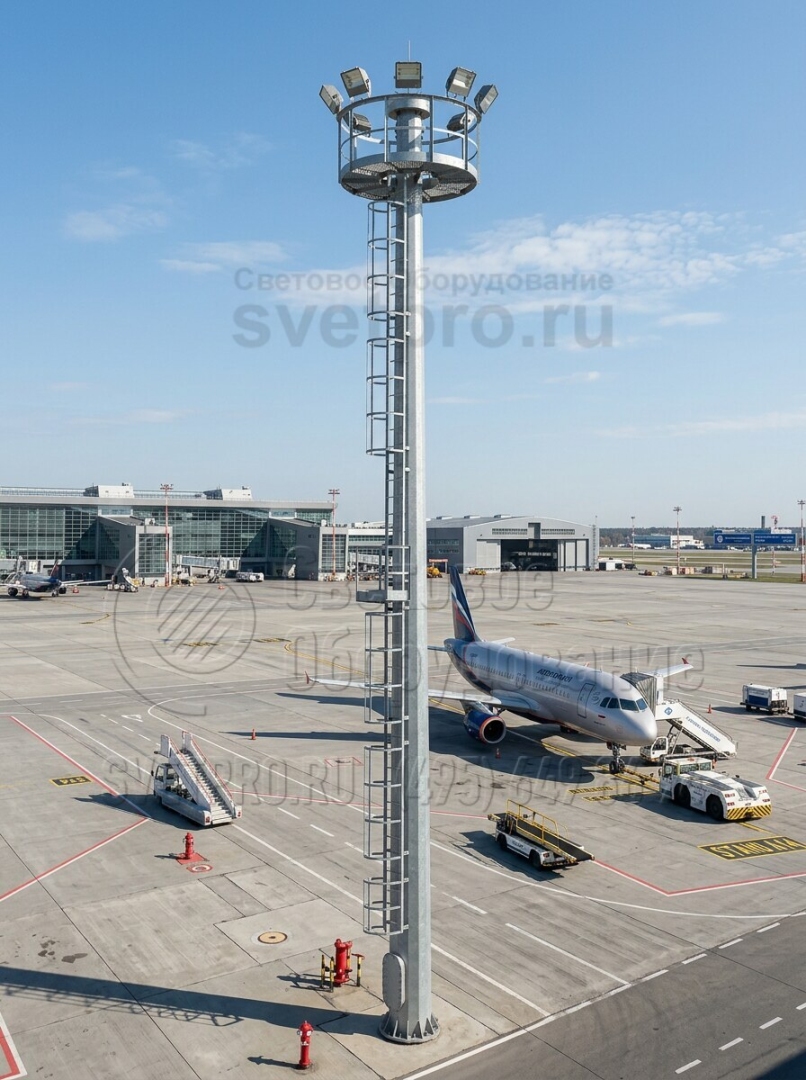

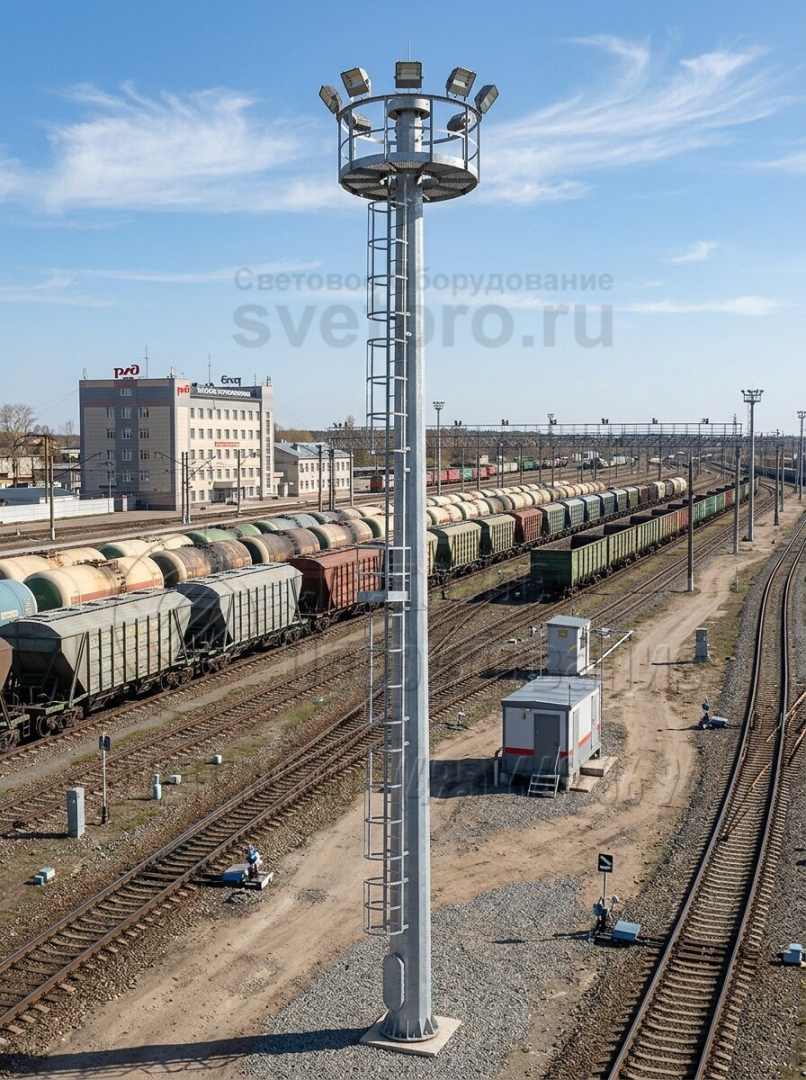

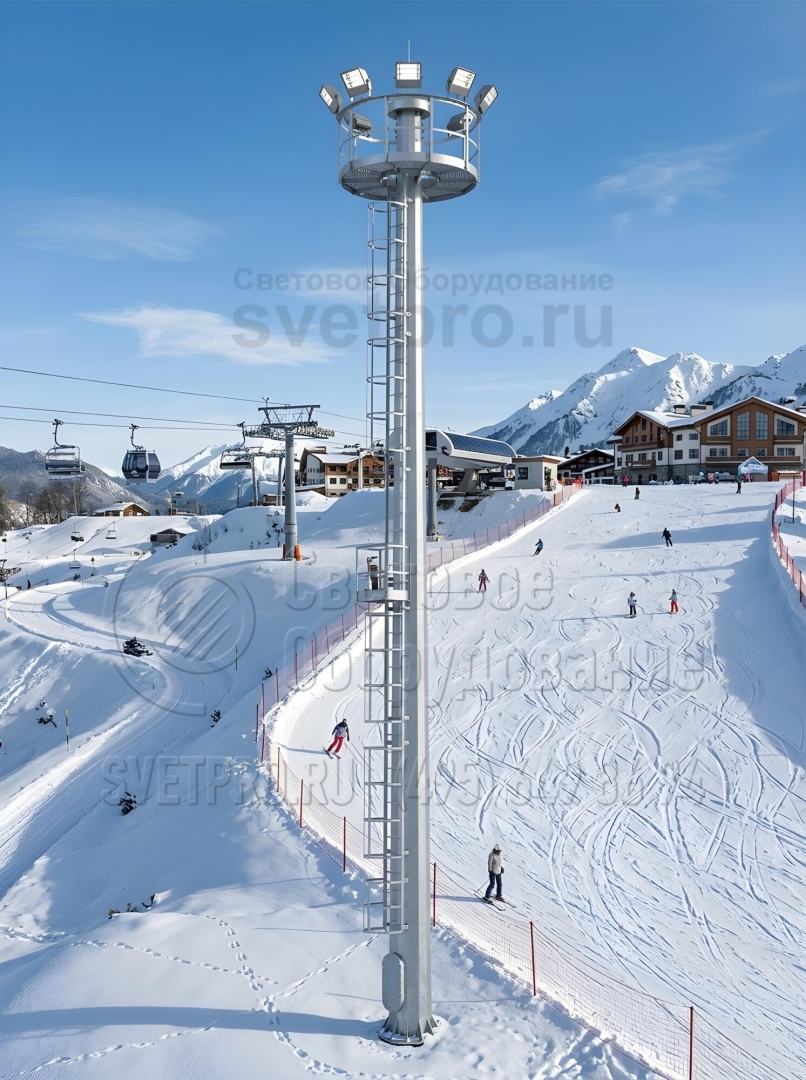

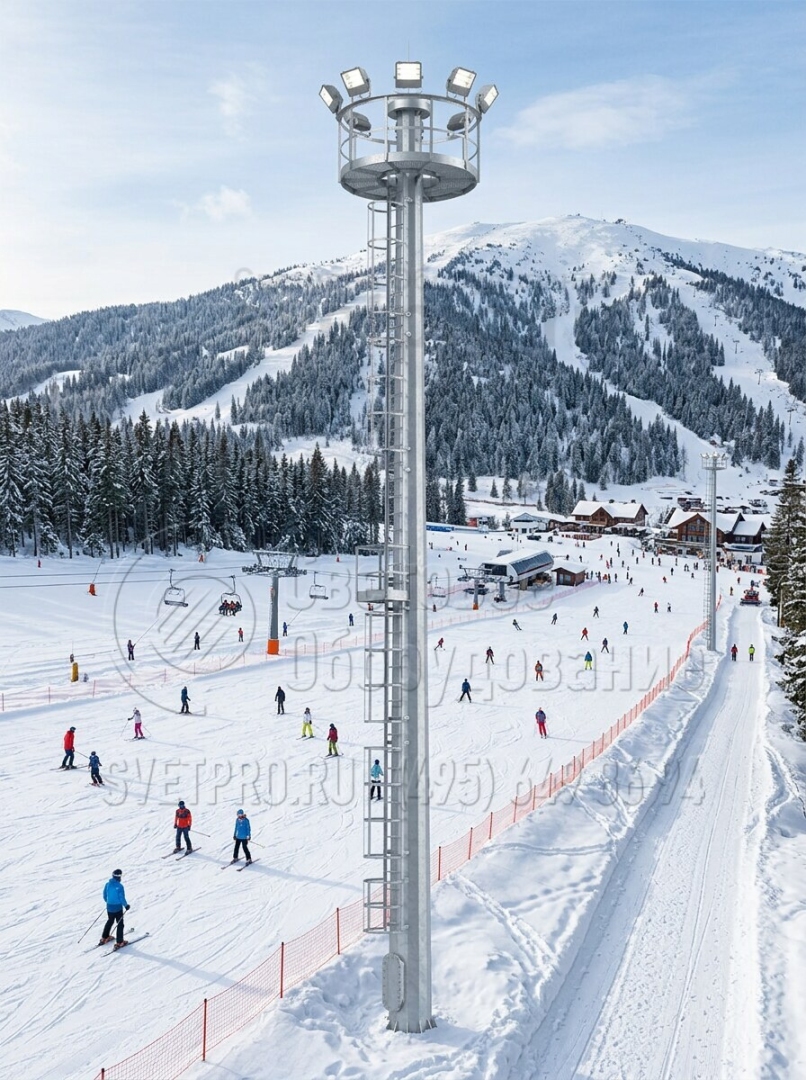

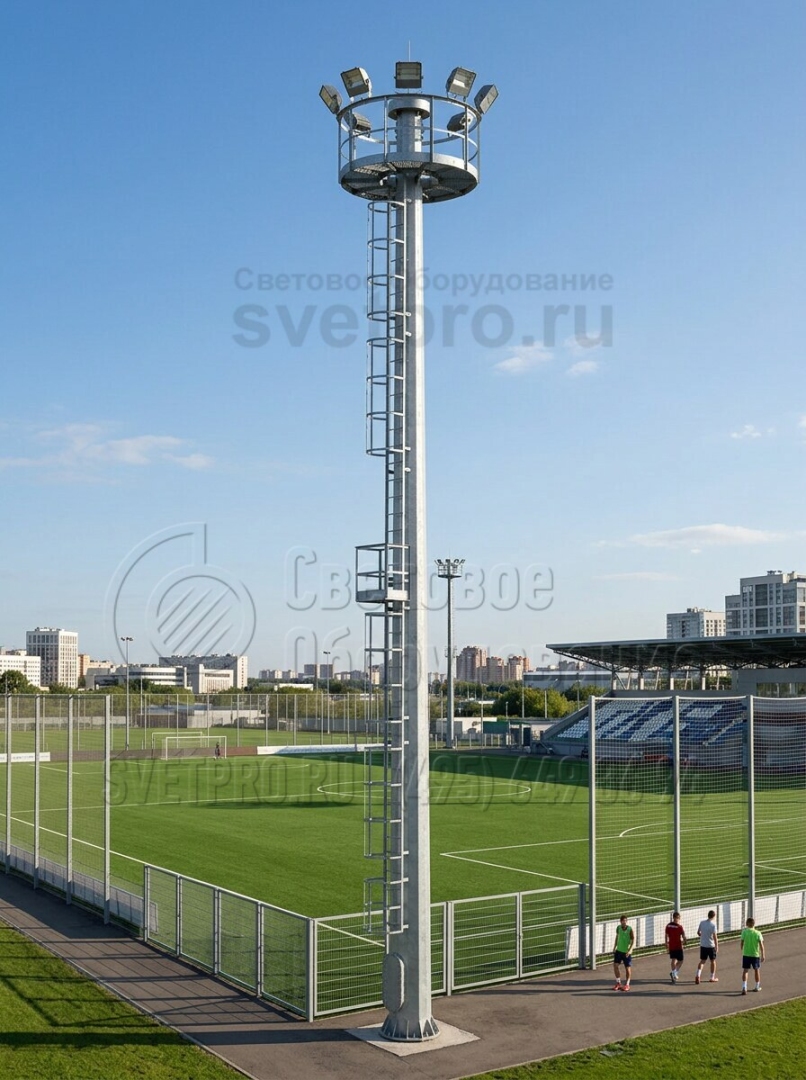

Прожекторные опоры ВМОН-35 имеют значительную высоту 35 м, что позволяет использовать их для создания требуемого уровня освещенности на больших открытых пространствах. Высокомачтовые столбы востребованы в аэропортах, на стадионах, автодорогах и транспортных развязках.

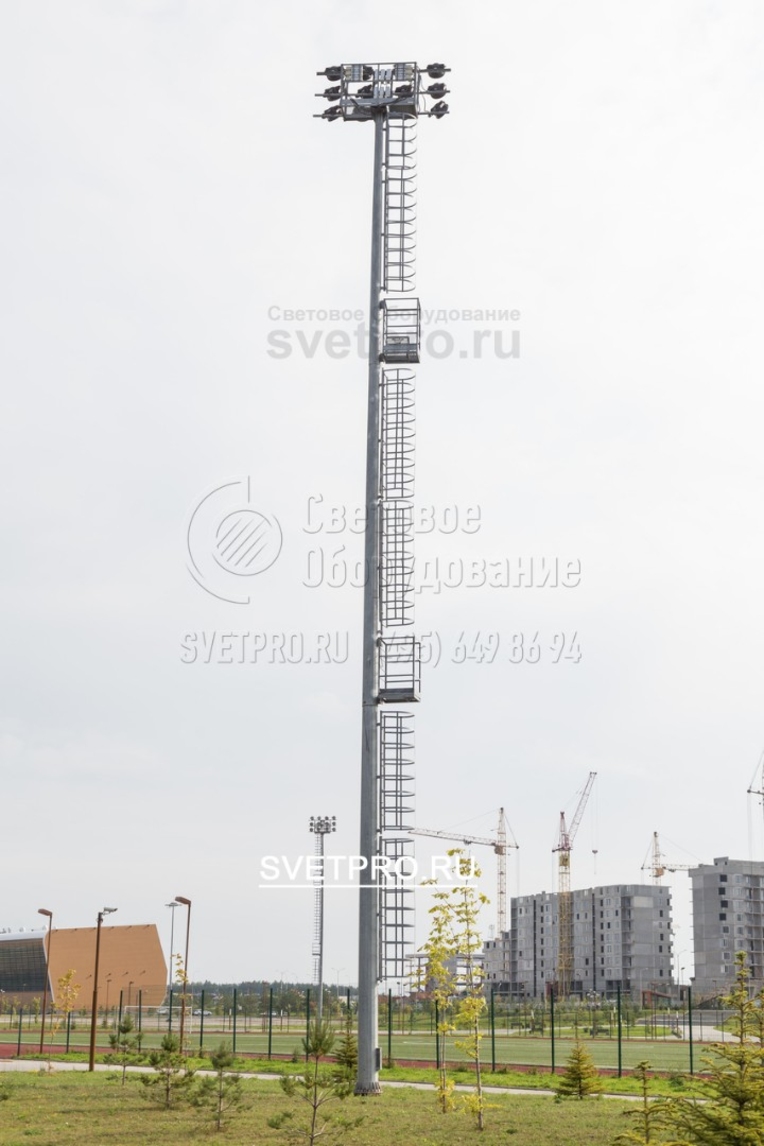

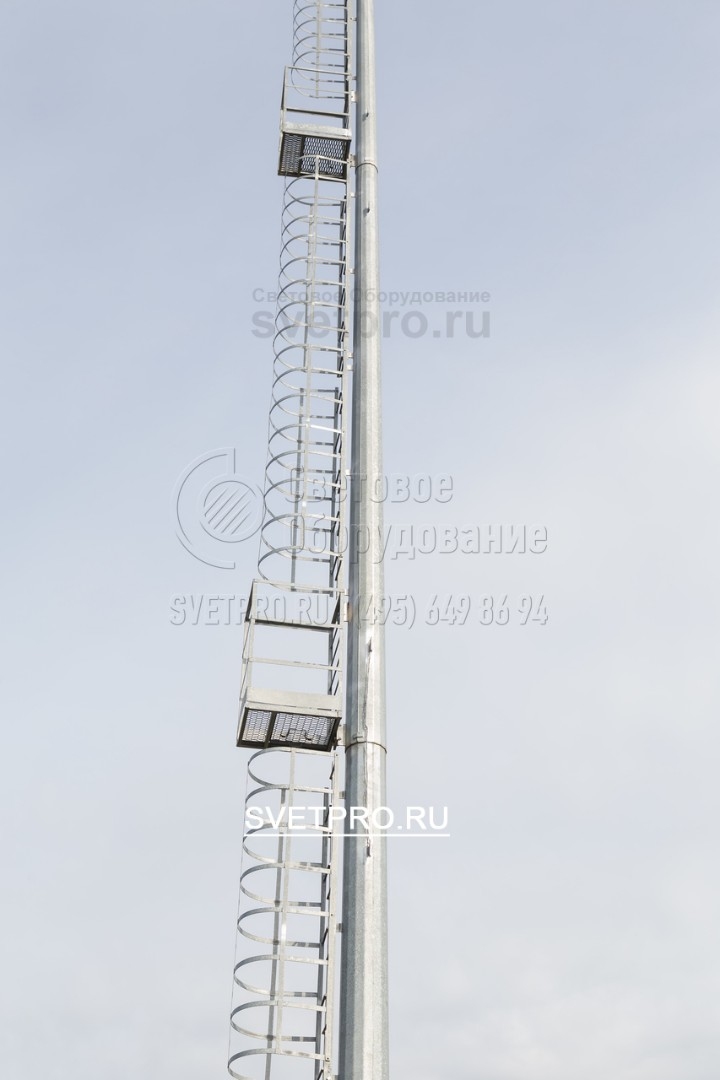

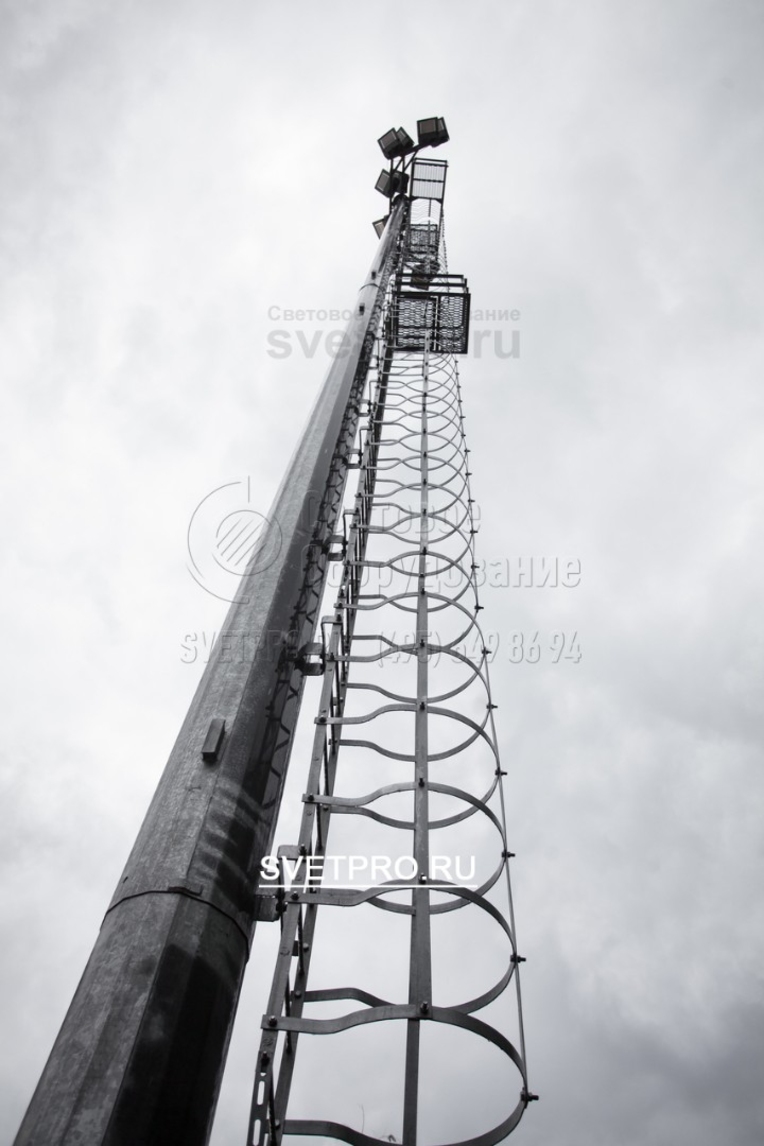

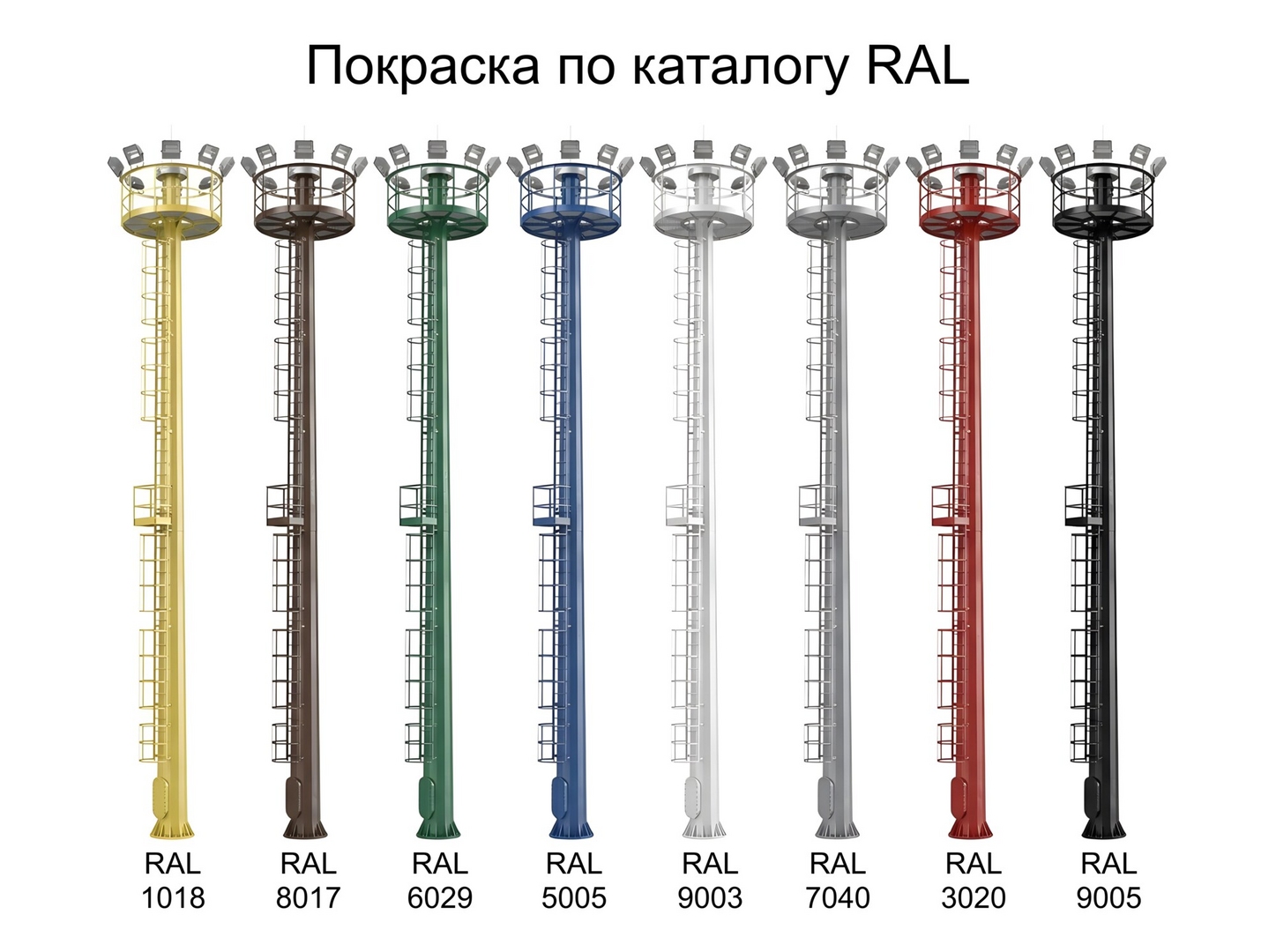

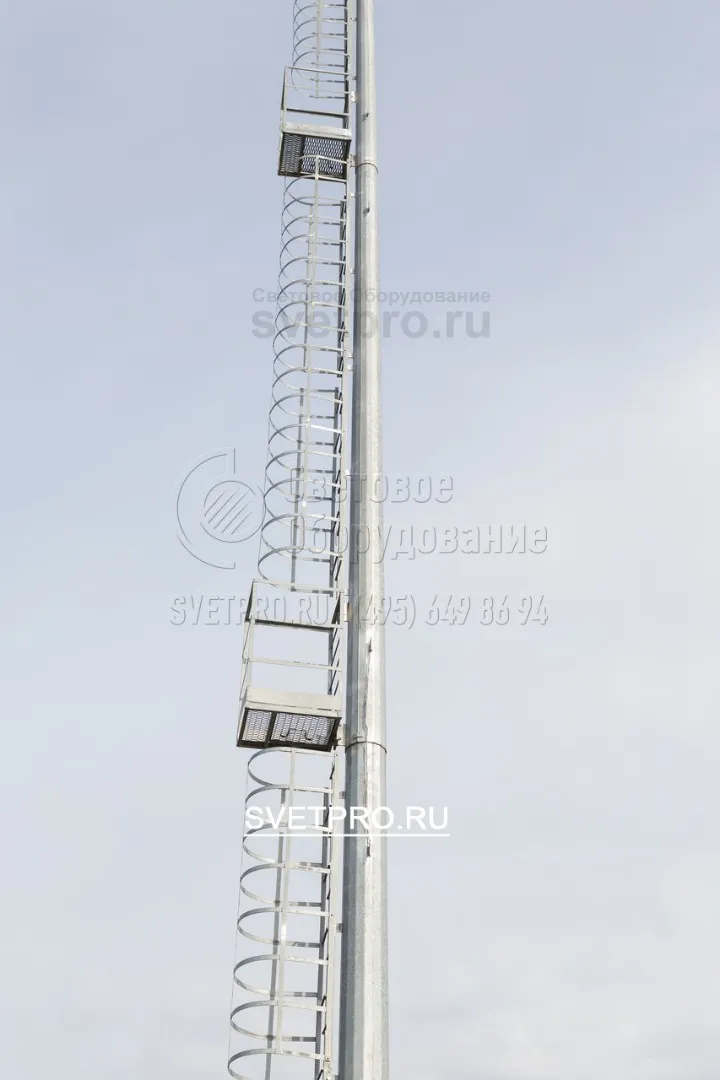

Конструкция изделий может включать наличие лестниц, ограждений и промежуточных площадок, что позволяет обслуживать размещенную светотехнику без привлечения спецсредств. Опоры изготавливаются из листовой стали, сгибаемой для получения дополнительных граней и ребер жесткости. Металл подвергается горячему цинкованию, что повышает его прочность и устойчивость перед ржавчиной и другими негативными факторами. По желанию заказчика на поверхность может дополнительно наноситься лакокраска.

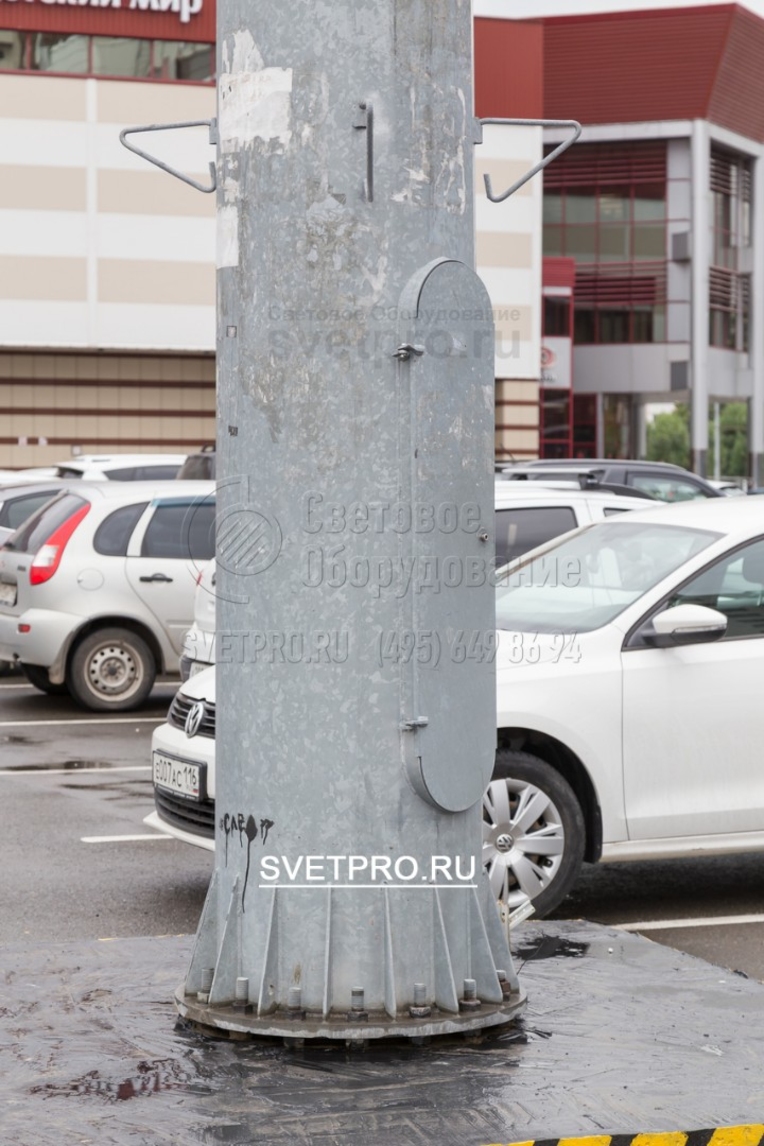

Опоры ВМОН-35 монтируются на заранее обустроенный бетонный фундамент с расположенным внутри закладным элементом. Расчет основания выполняется индивидуально для каждого типа опор.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

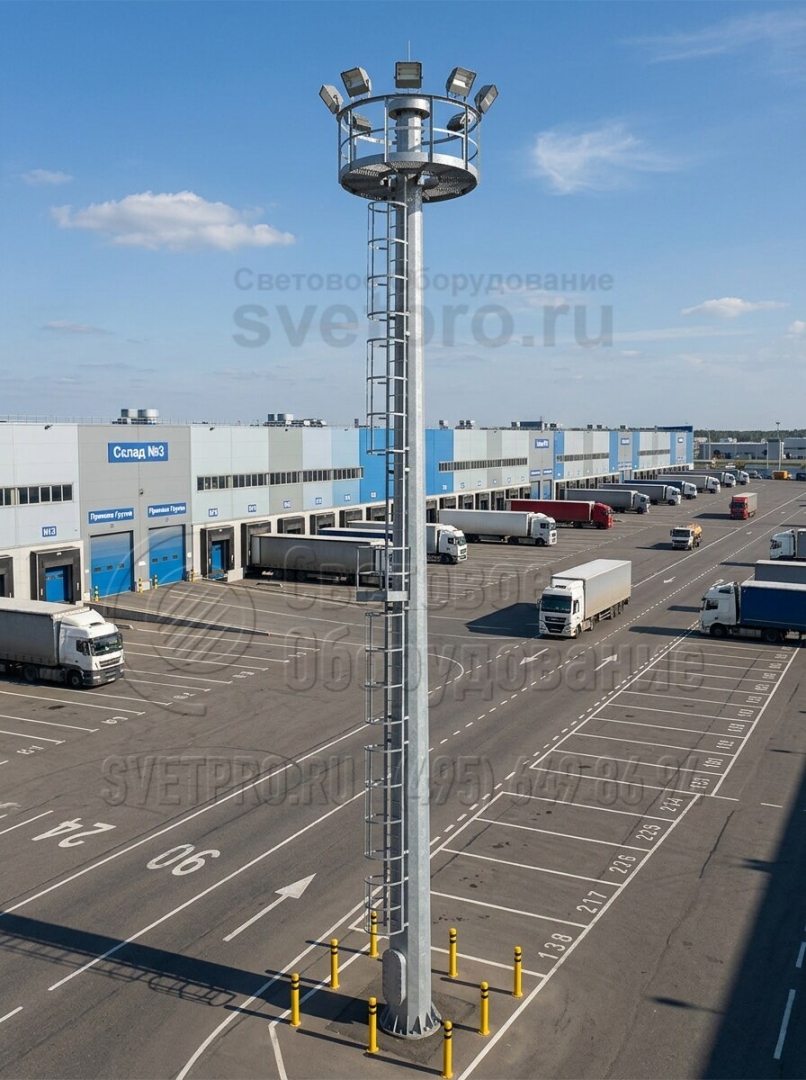

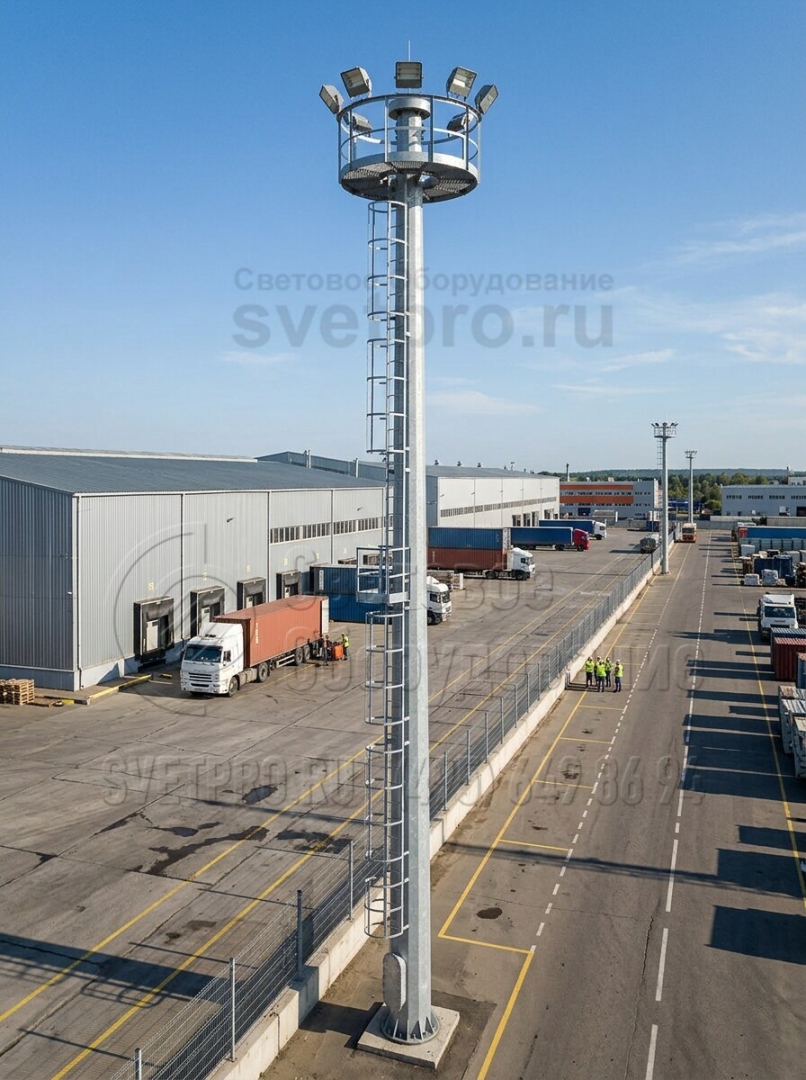

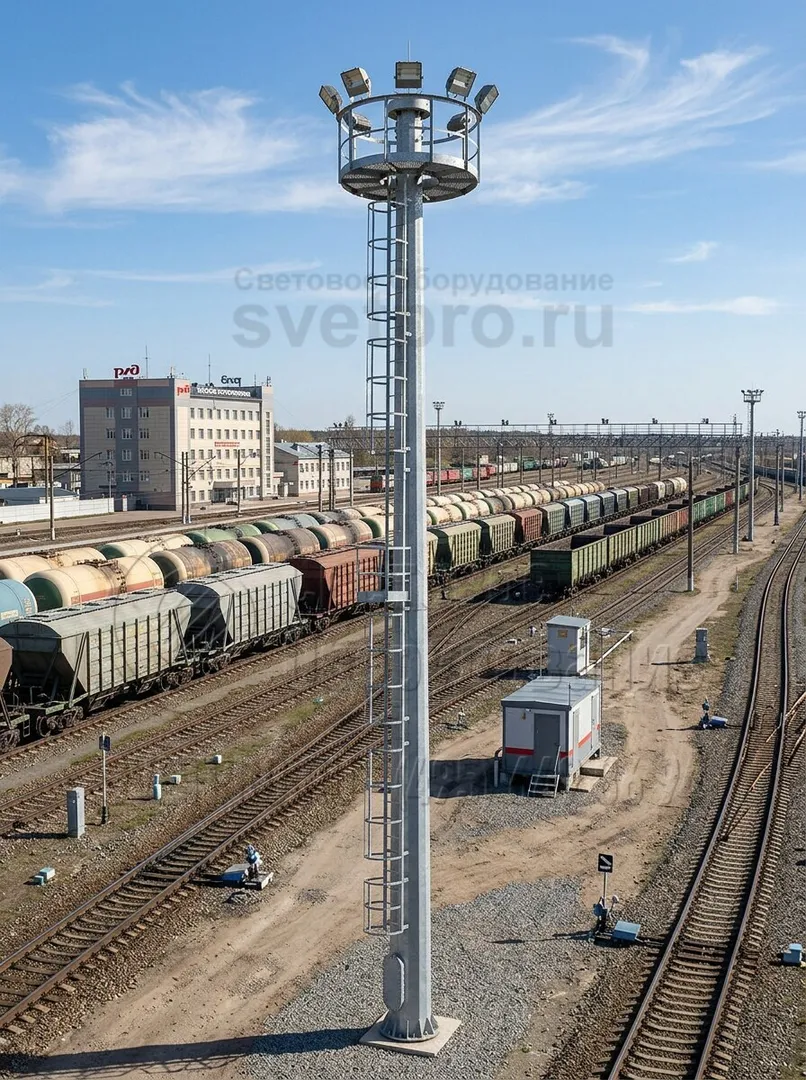

фото с объектов
Фотогалерея
