ВМОНТ-30 Высокомачтовые трубчатые опоры со стационарной короной высота 30 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ВМОНТ-30 |
Количество секций: | 2-3 |
Количество световых приборов: | 4-17 |
Установка: | На забетонированный фундамент фланцевой частью |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Размер фланца: | 800 мм |
Нижний диаметр: | 530 мм |
Вес: | 2830 кг |
Высота: | 25 м |
Форма опоры: | Трубчатая |
Тип короны: | Стационарная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес* (m, кг) | Высота (H, м) | Нижний диаметр (D, мм) | Диаметр опорного фланца (А, м) | Межцентровое расстояние отверстий (B, мм) | Количество секций (K, шт.) | Количество осветительных приборов (ОП, кг) |
---|---|---|---|---|---|---|---|
ВМОНТ-30(до 17)-л/о | 2830 | 25 | 530 | 800 | 700 | 3 | 17 |
* Указан максимально возможный вес только ствола опоры, без навесного оборудования.
ОПИСАНИЕ
Высокомачтовые опоры ВМОНТ-30 имеют трубчатую конструкцию и расположенную в верхней части неподвижную корону. С их помощью организуется освещение больших по площади площадок и территорий, что делает их оптимальным выбором для подсветки аэропортов, стадионов, производственных площадей.
Высота опоры составляет 30 м, количество установленных сверху фонарей – до 17 шт. Доступ к светотехнике для обслуживания осуществляется по лестнице, закрепленной на стволе опоры, либо посредством подъемника.

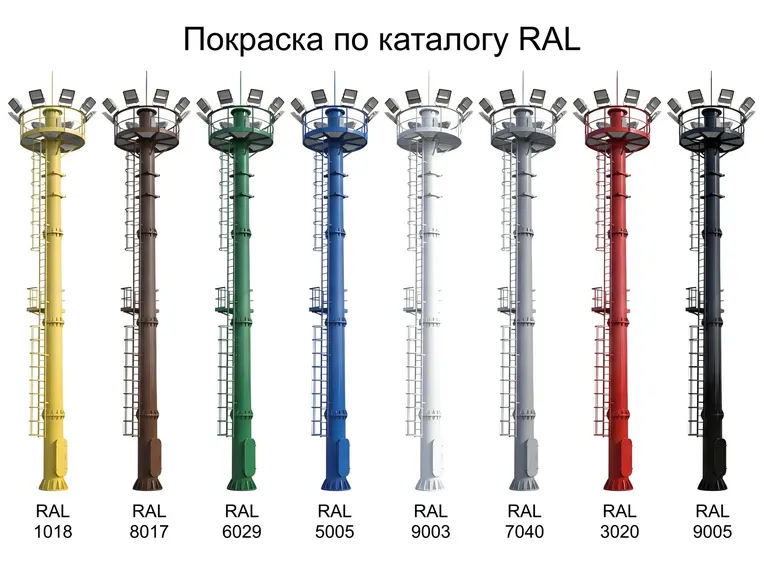

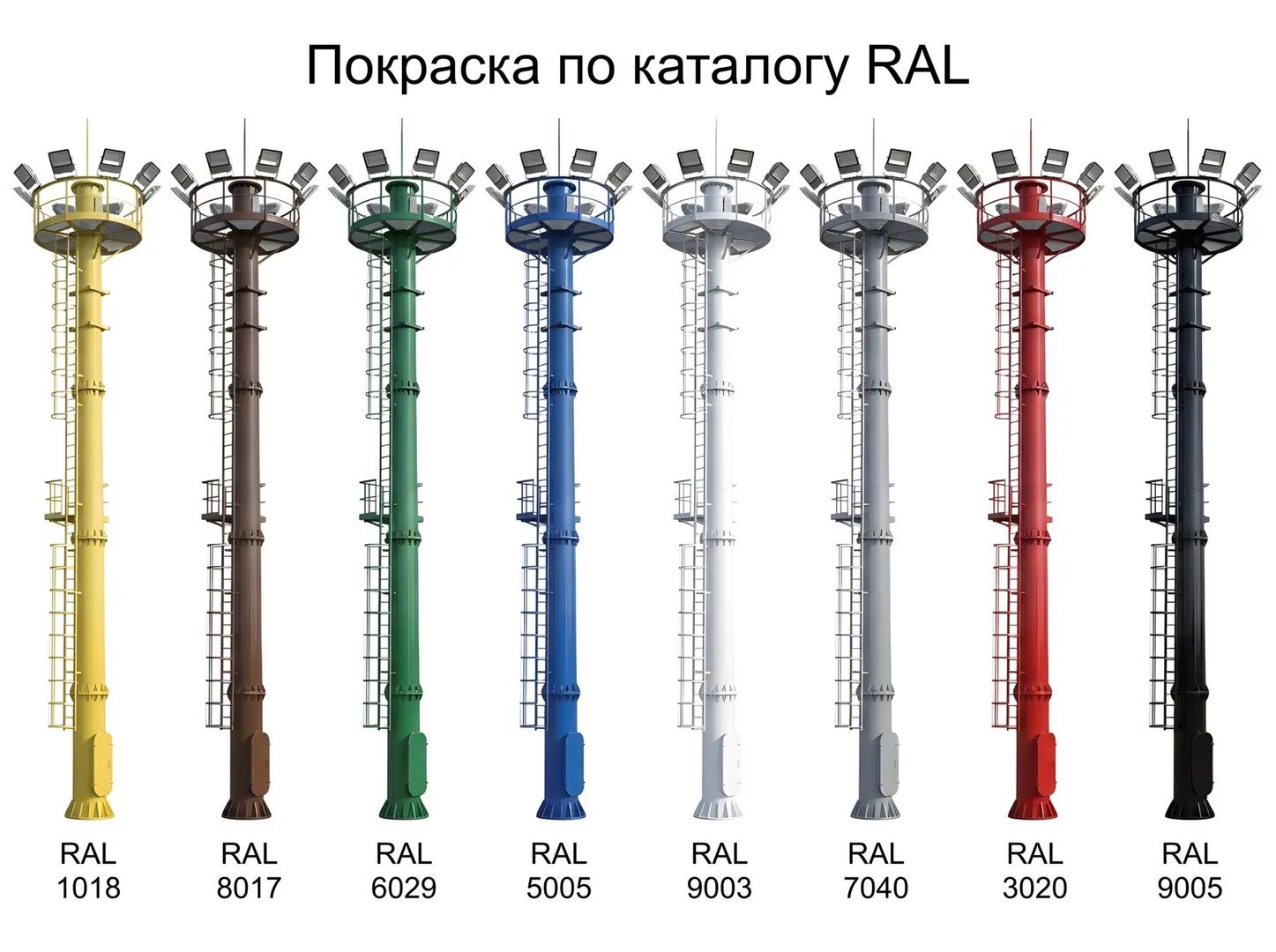

Значительная высота изделия отмечается наличием определенных требований в отношении ее надежности и безопасности. Опора изготавливается из листового проката, согнутого на специальных станках. Полученные ребра жесткости повышают устойчивость конструкции. Защита от ржавчины и других негативных воздействий обеспечивается посредством горячего цинкования или покрытием лакокраской.
Опора устанавливается на закладной бетонный фундамент с помощью фланцевого соединения.
ТЕХНИЧЕСКИЕ ДЕТАЛИ
фото с объектов
