L, T, V, H, K Кронштейны для прожекторов
Покрытие: | Горячее цинкование |
Артикул производителя: | L, T, V, H, K |
Количество световых приборов: | до 8 |
Производитель «Опоры: Valmont», Польша
как выбрать опору?

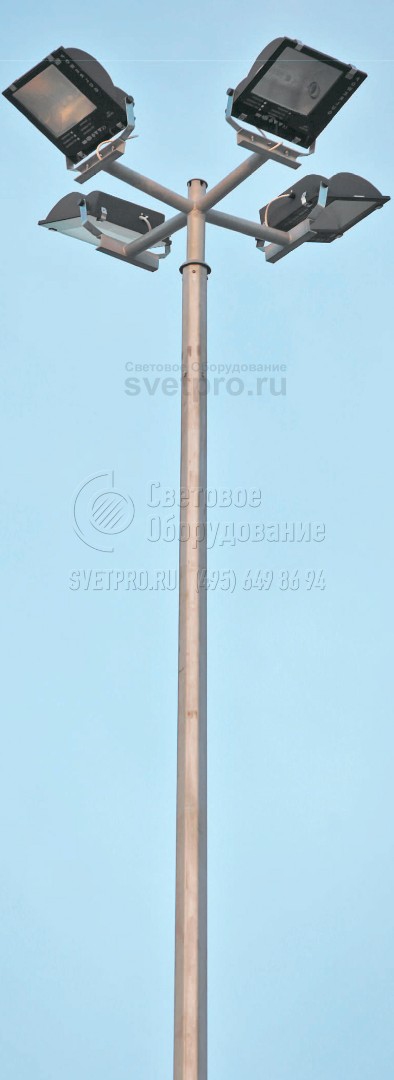

Фото с объектов

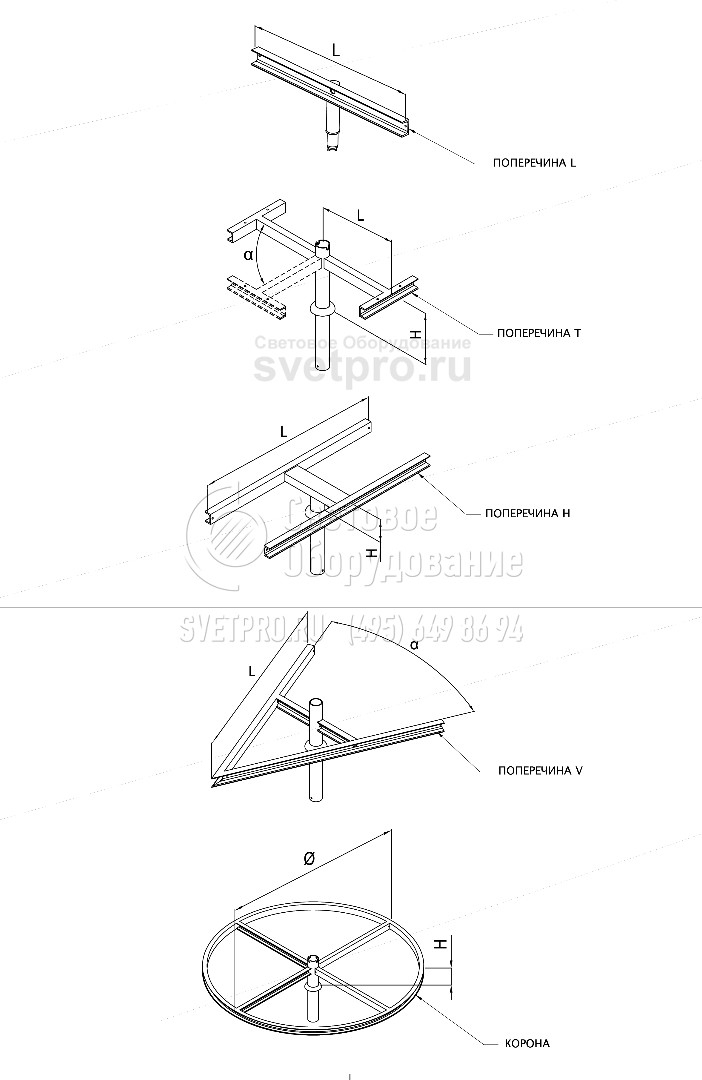

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Поперечина L
L (м) | 0,3 | 0,6 | 1,1 | 1,6 | 2 |
---|---|---|---|---|---|
H (м) | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
Стандартные поперечины без отверстий для прожекторов |
Поперечина Т
L (м) | 0,3 | 0,6 | 1,1 | 1,6 |
---|---|---|---|---|
H (м) | 0,3 | 0,3 | 0,3 | 0,3 |
α | 30°; 45°; 60°; 90°; 120° | 30°; 45°; 60°; 90°; 120° | 30°; 45°; 60°; 90°; 120° | 30°; 45°; 60°; 90°; 120° |
R* | 2-6 | 2-6 | 2-6 | 2-6 |
* Количество рожков Стандартные поперечины без отверстий для прожекторов |
Поперечина Н
L (м) | 0,3 | 0,6 | 1,1 | 1,6 | 2 |
---|---|---|---|---|---|
H (м) | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
Стандартные поперечины без отверстий для прожекторов |
Поперечина V
L (м) | 0,3 | 0,6 | 1,1 | 1,6 | 2 |
---|---|---|---|---|---|
H (м) | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
α | 30°; 45°; 60°; 90°; 120° | 30°; 45°; 60°; 90°; 120° | 30°; 45°; 60°; 90°; 120° | 30°; 45°; 60°; 90°; 120° | 30°; 45°; 60°; 90°; 120° |
Стандартные поперечины без отверстий для прожекторов |
Корона
Ø (м) | 1,1 | 1,6 | 2 |
---|---|---|---|
H (м) | 0,3 | 0,3 | 0,3 |
Стандартные поперечины без отверстий для прожекторов |
ОПИСАНИЕ
Установка прожекторов на осветительные опоры и мачты производится с применением кронштейнов. В связи с тем, что данный тип осветительных приборов обладает не только высокой мощностью, но и внушительными размерами и весом, для их установки требуются кронштейны особой конструкции. Компания VALMONT (Польша), производит следующие модели данного типа приспособлений: L, T, V, H – называемые поперечинами и K – корона. Все они изготовлены из стали и обработаны методом горячего цинкования. Слой цинка обеспечивает их надежную защиту от коррозии, и помимо этого несет значимую эстетическую функцию.

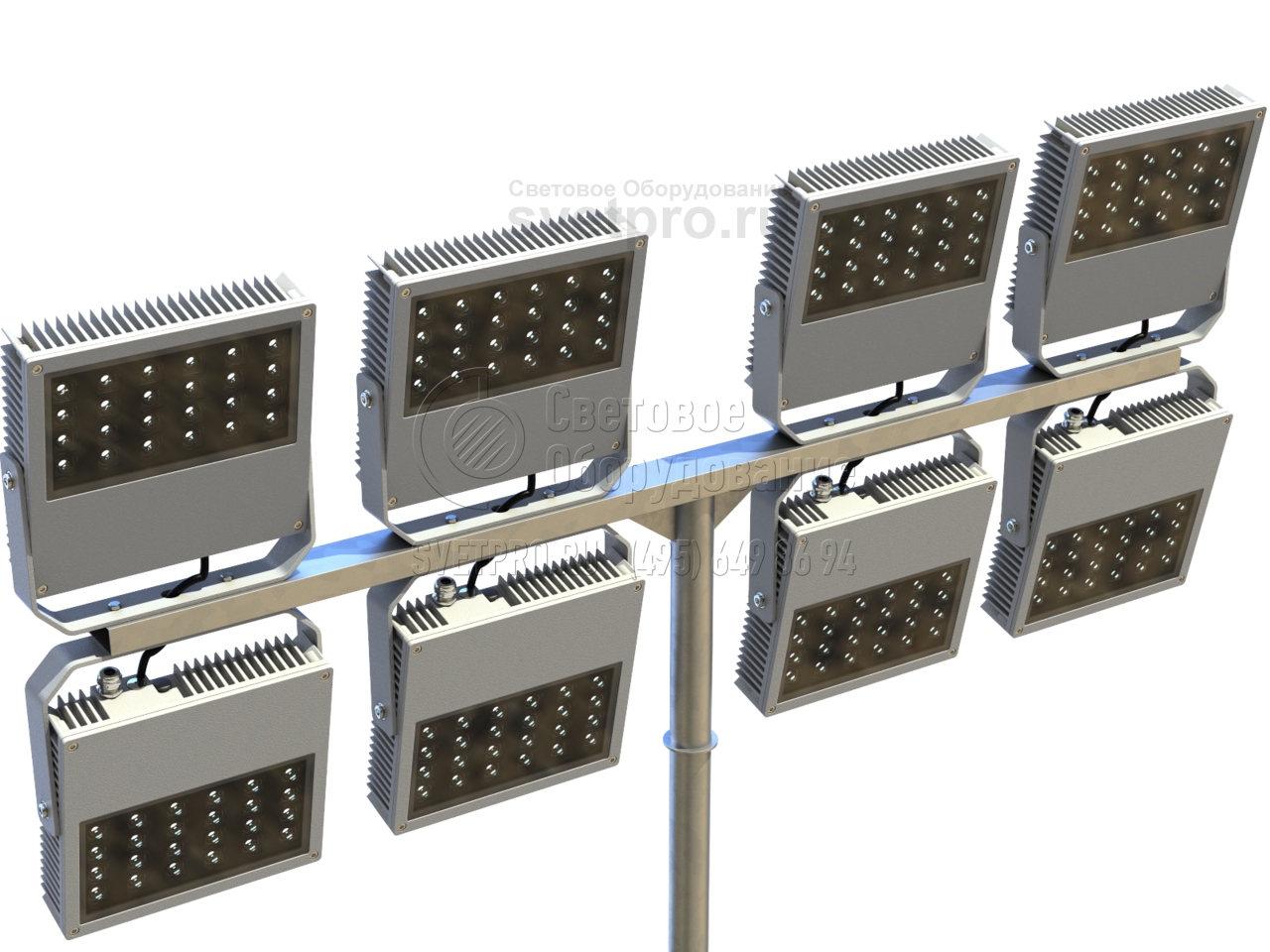

В зависимости от типа кронштейна, одновременно на несущей опоре или мачте может размещаться до 8 прожекторов. Конструктивными параметрами кронштейнов для прожекторов являются:
- L – вылет, м;
- H – высота, м;
- R – количество рожков;
- α- угол разворота, град.

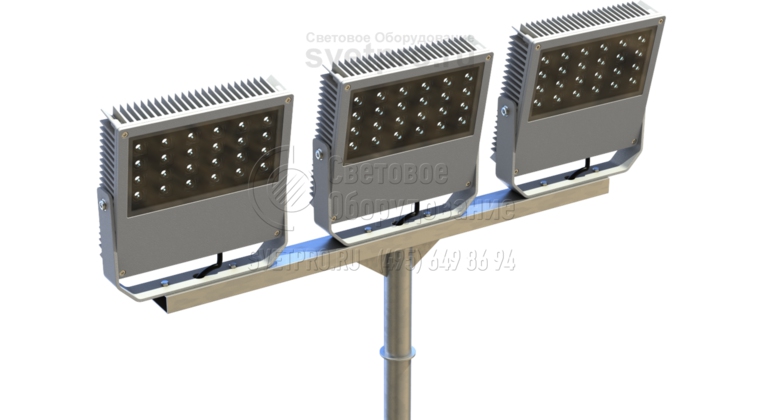

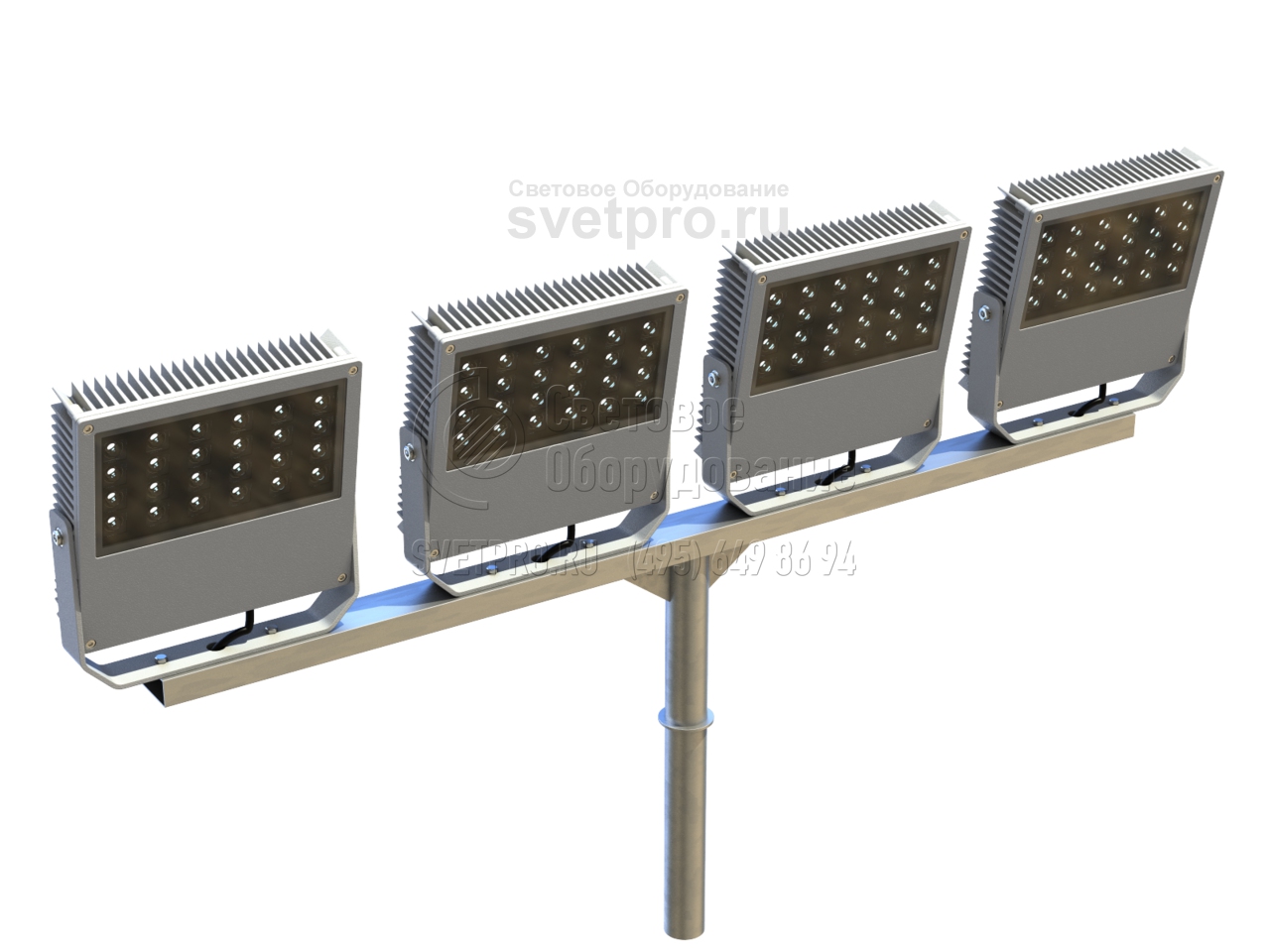

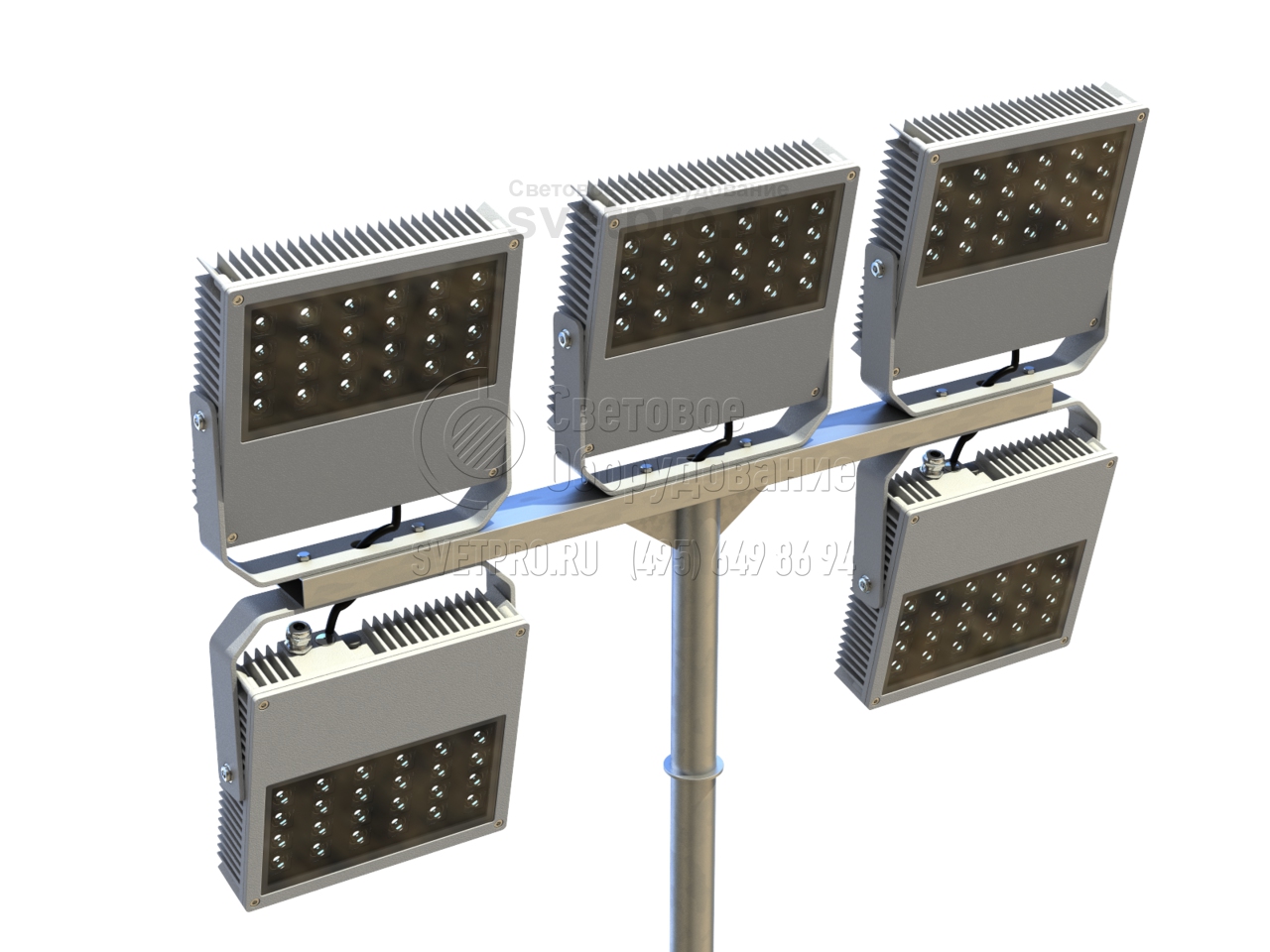

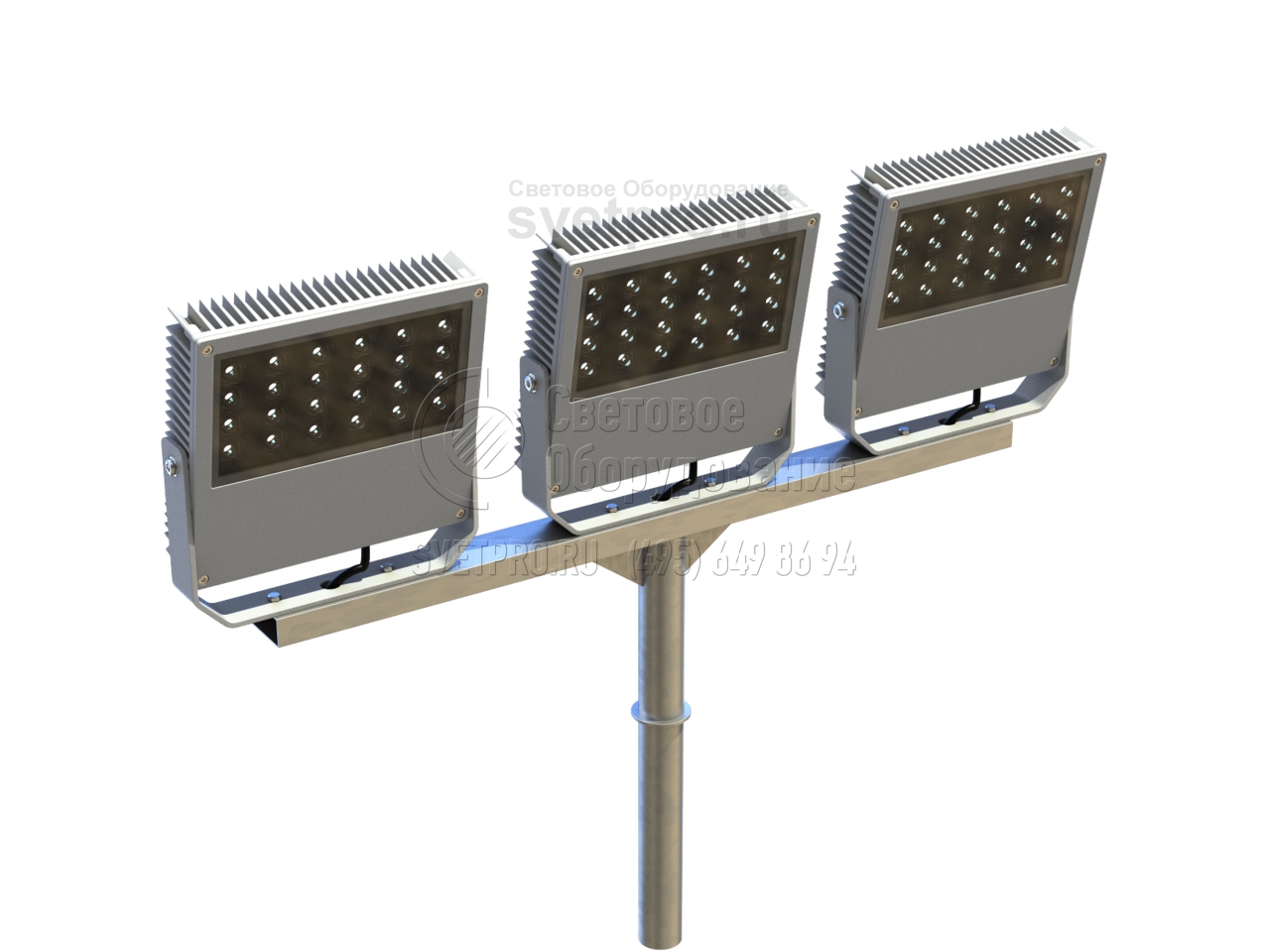

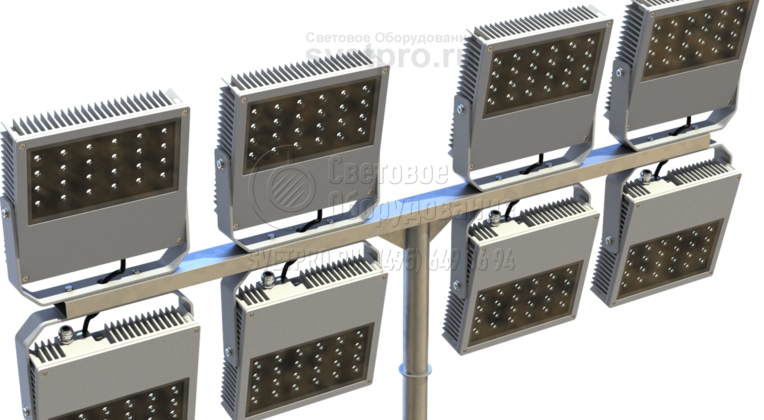

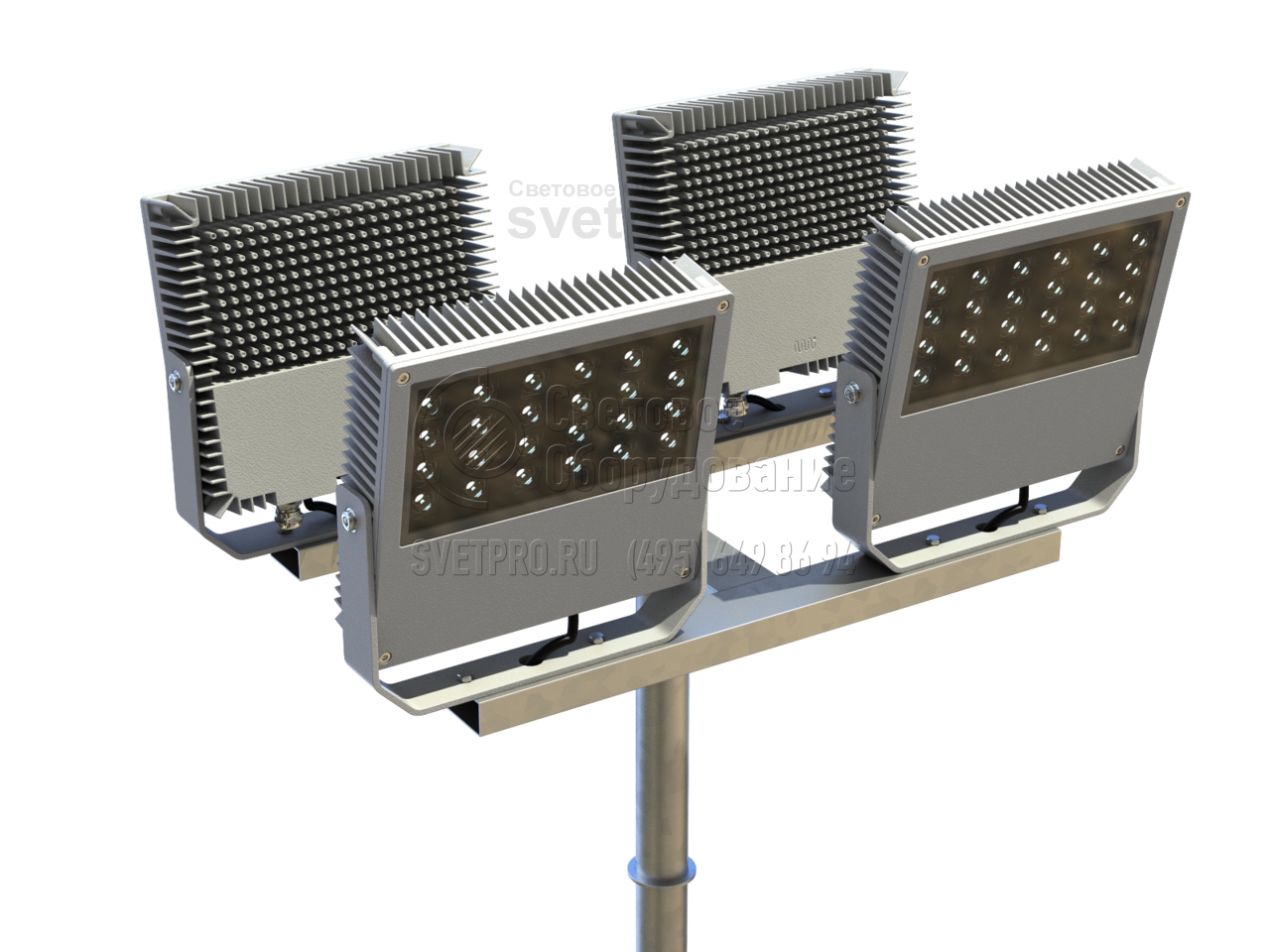

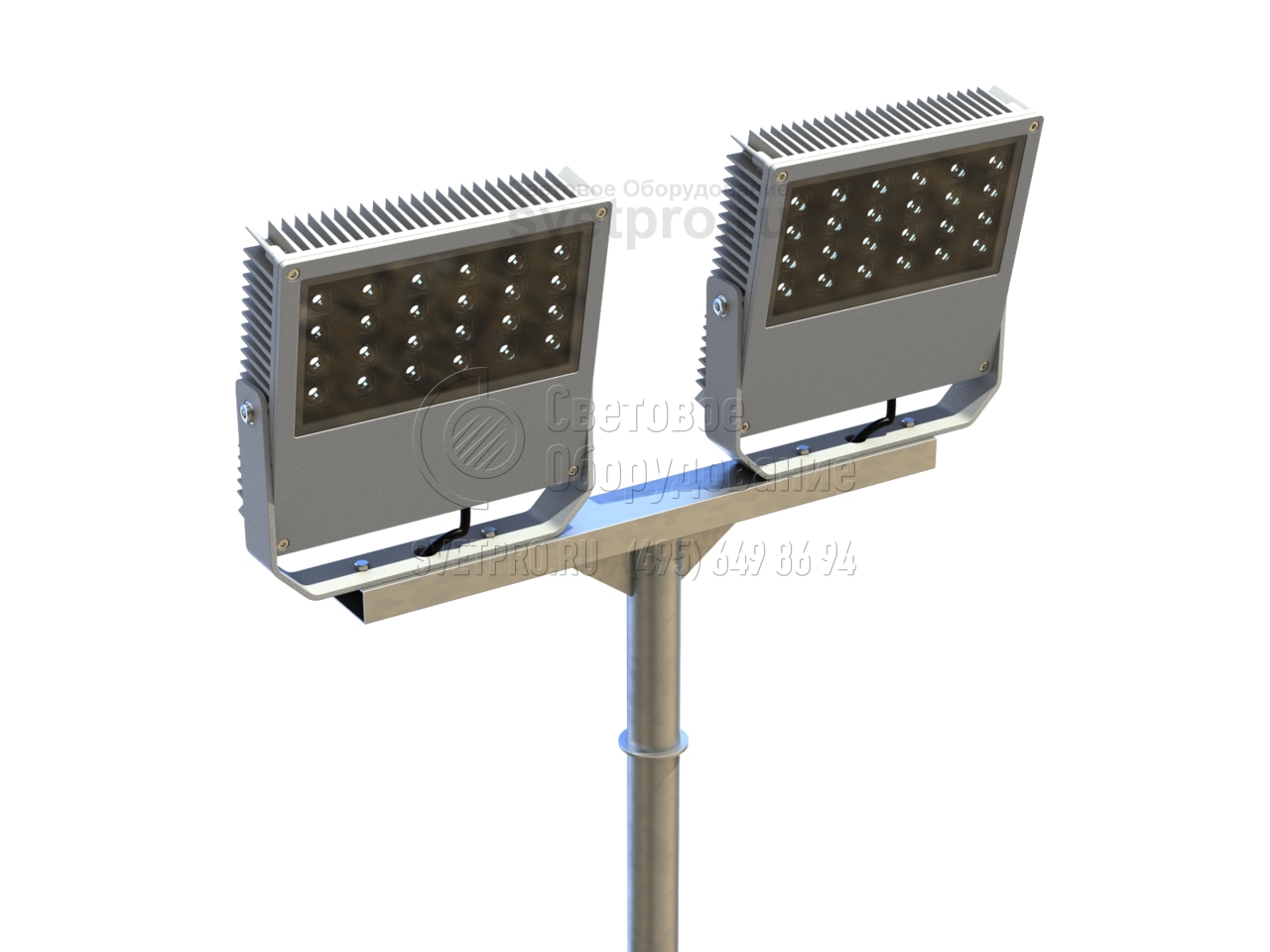

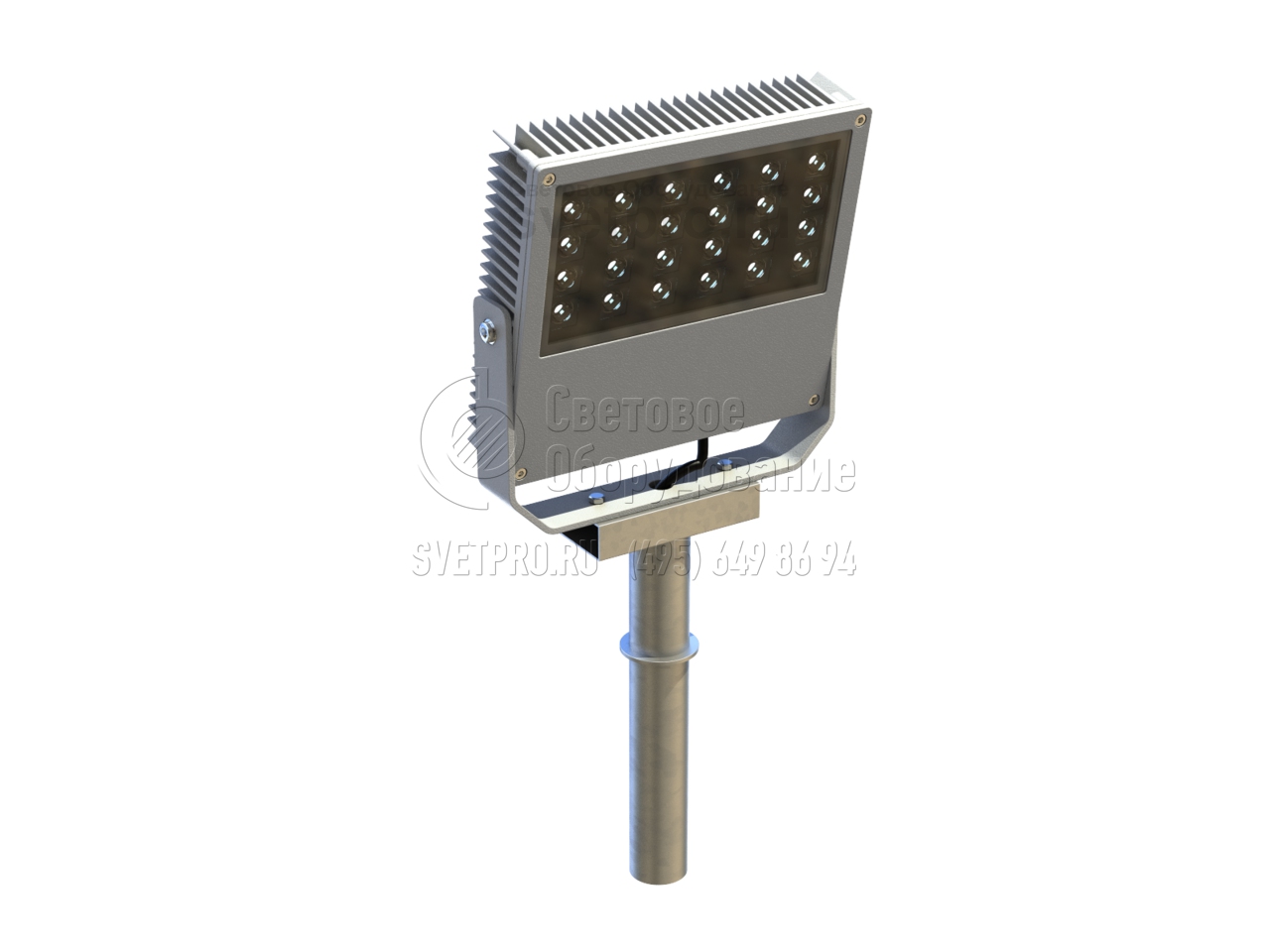

Поперечины L и H характеризуются высотой – 0,3 м и вылетом – 0,3; 0,6; 1,1; 1,6; 2,0 м. Количество устанавливаемых прожекторов зависит от их размера и величины нагрузки на применяемую опору или мачту.

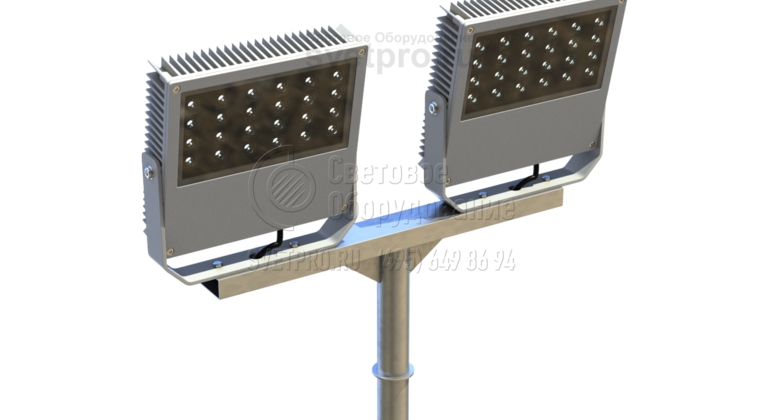

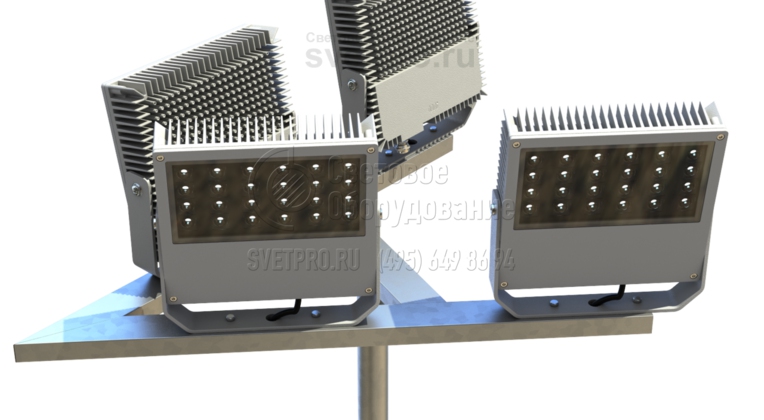

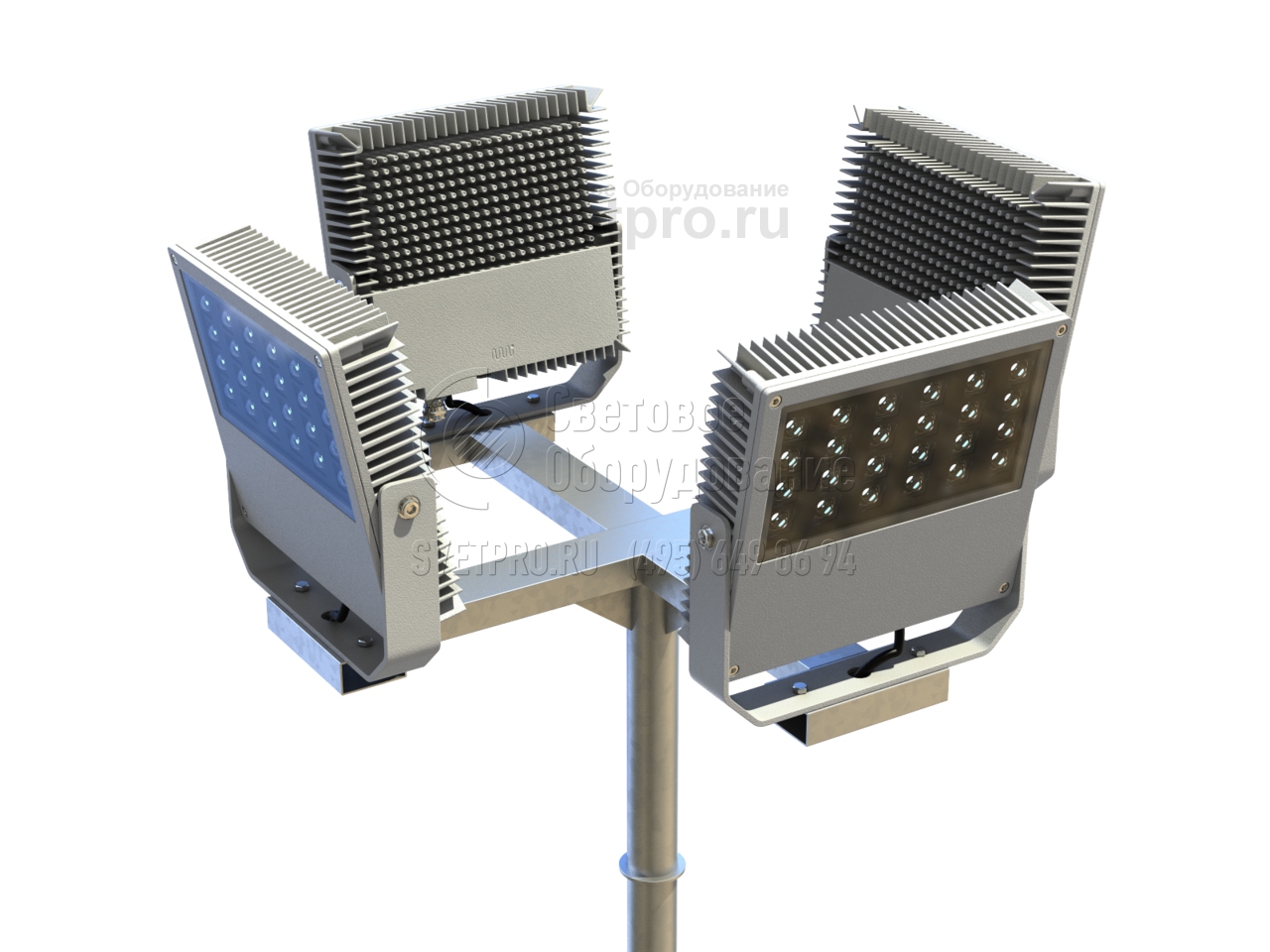

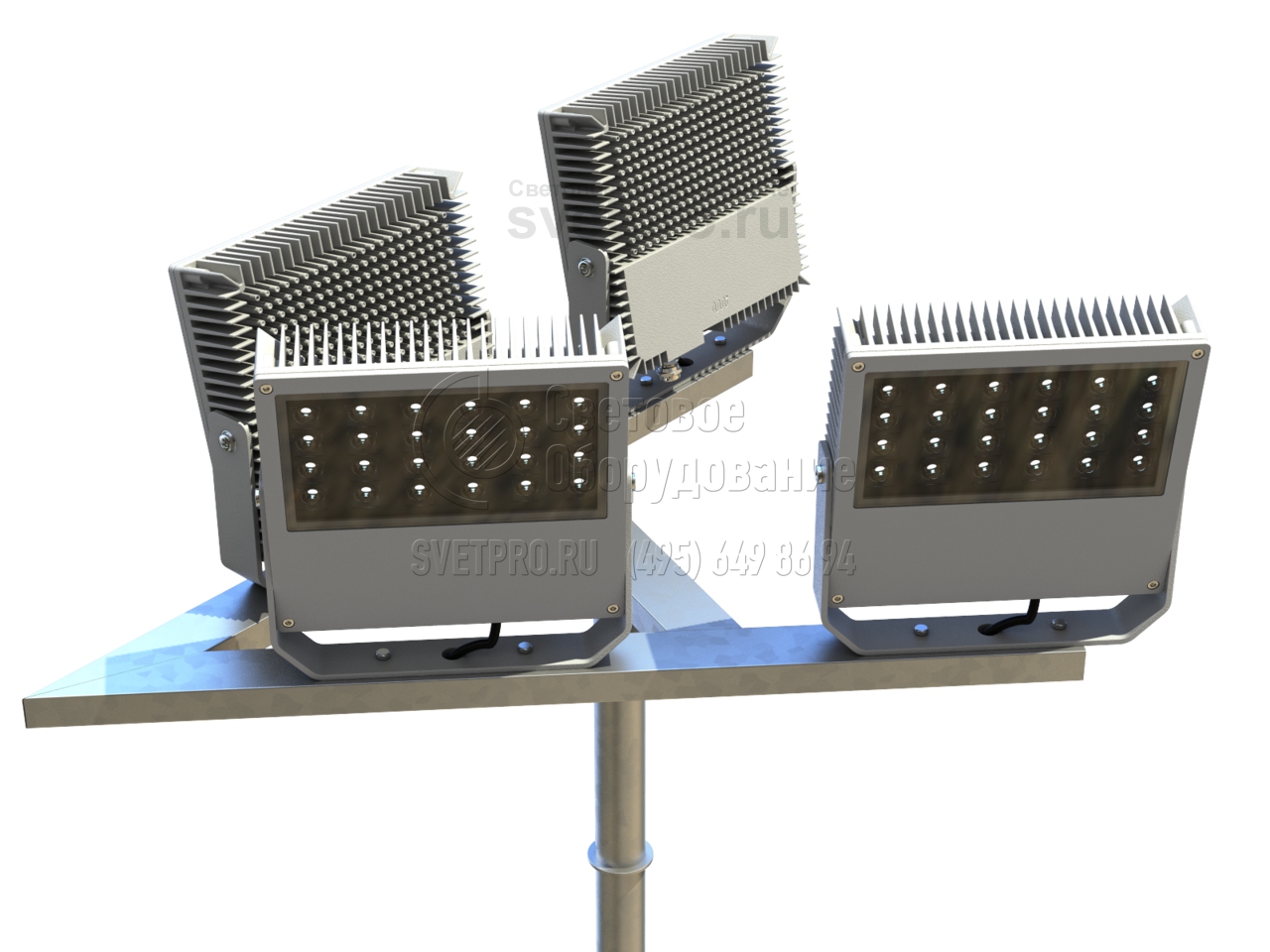

Поперечина T, на которой можно установить от 2-х до 6-ти прожекторов, имеет вылет: 0,3; 0,6; 1,1; 1,6 м и высоту – 0,3 м. Угол между рожками: 30о, 45о, 60о, 90о, 120о.
Поперечина V имеет два рожка, угол между которыми может составлять: 30о, 45о, 60о, 90о, 120о. Высота поперечины – 0,3 м, вылет – 0,3; 0,6; 1,1; 1,6; 2,0 м.

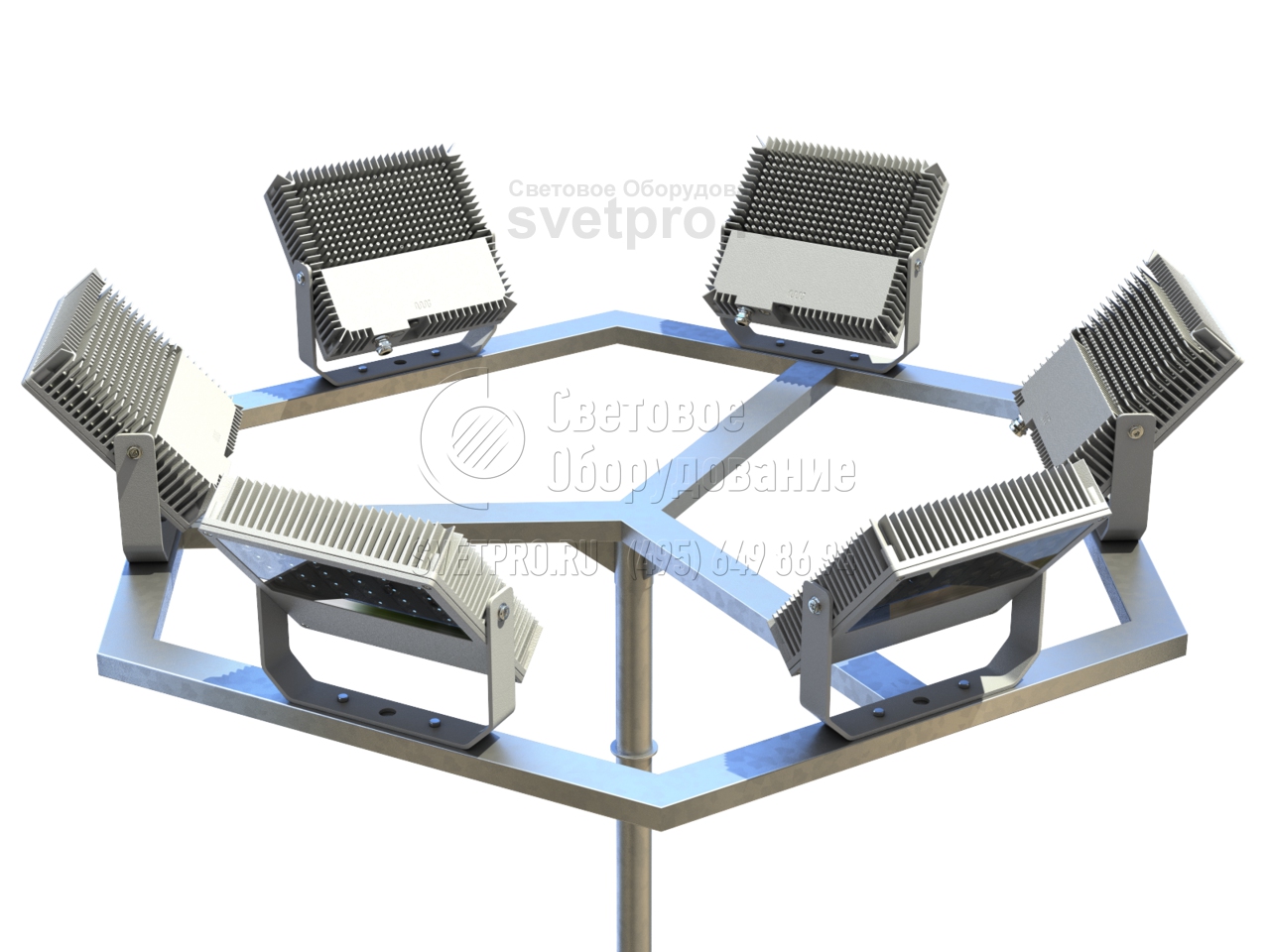

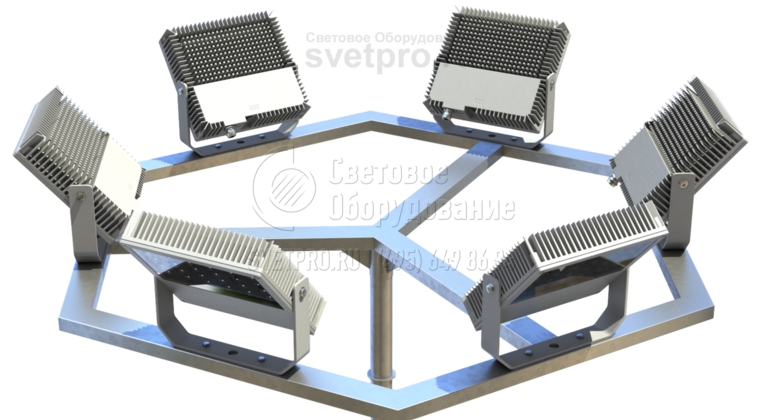

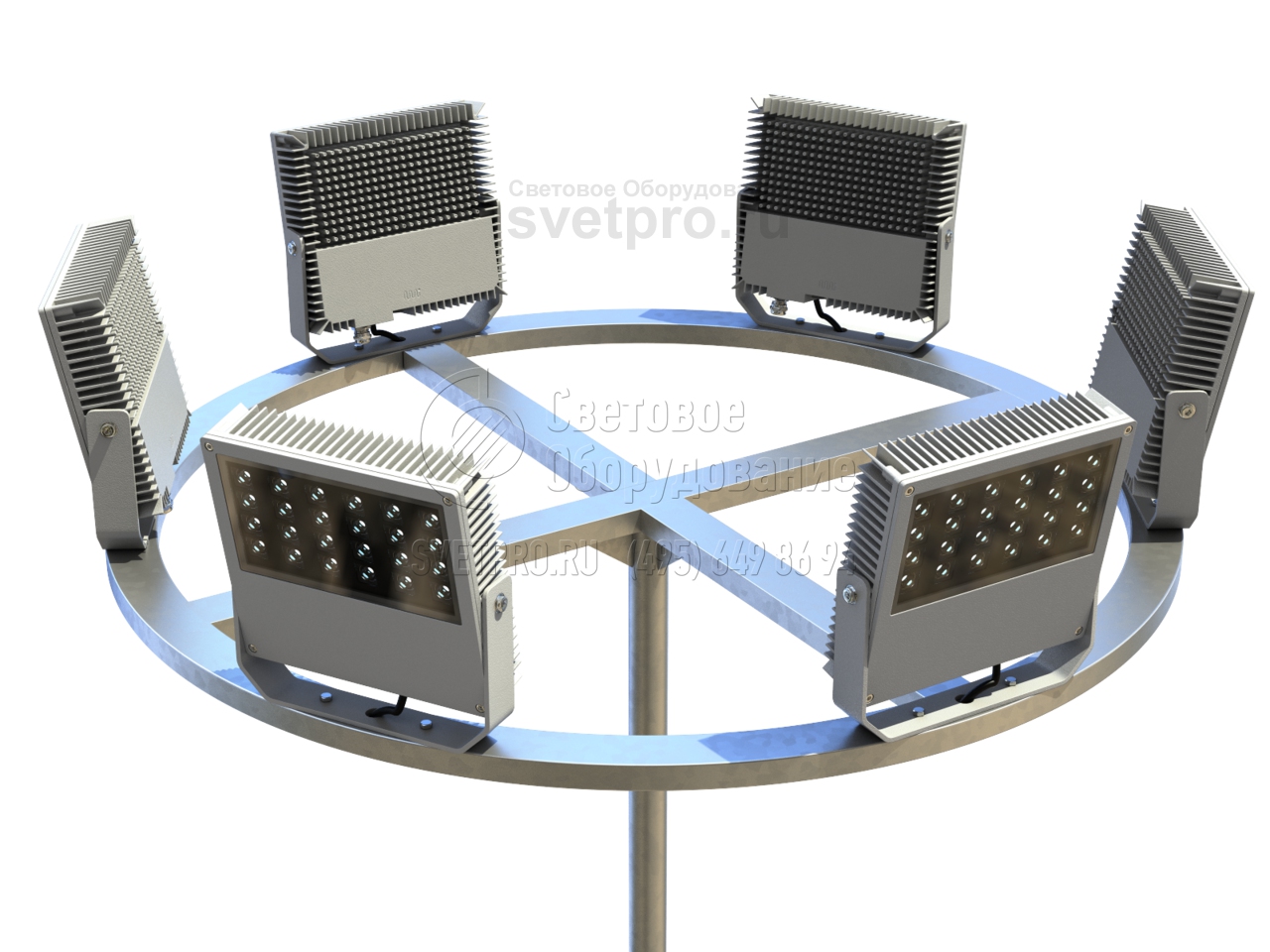

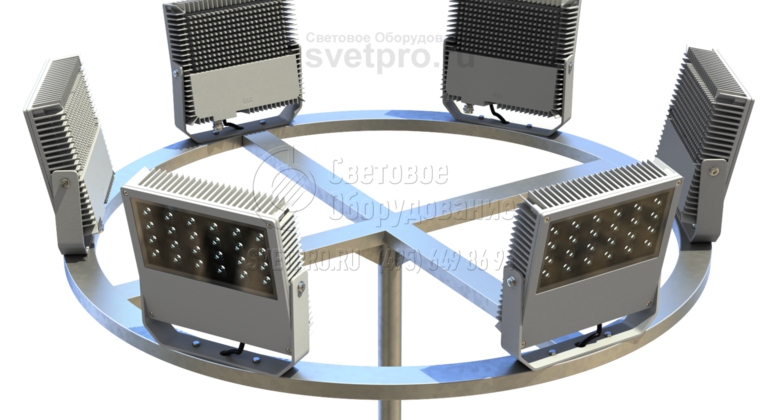

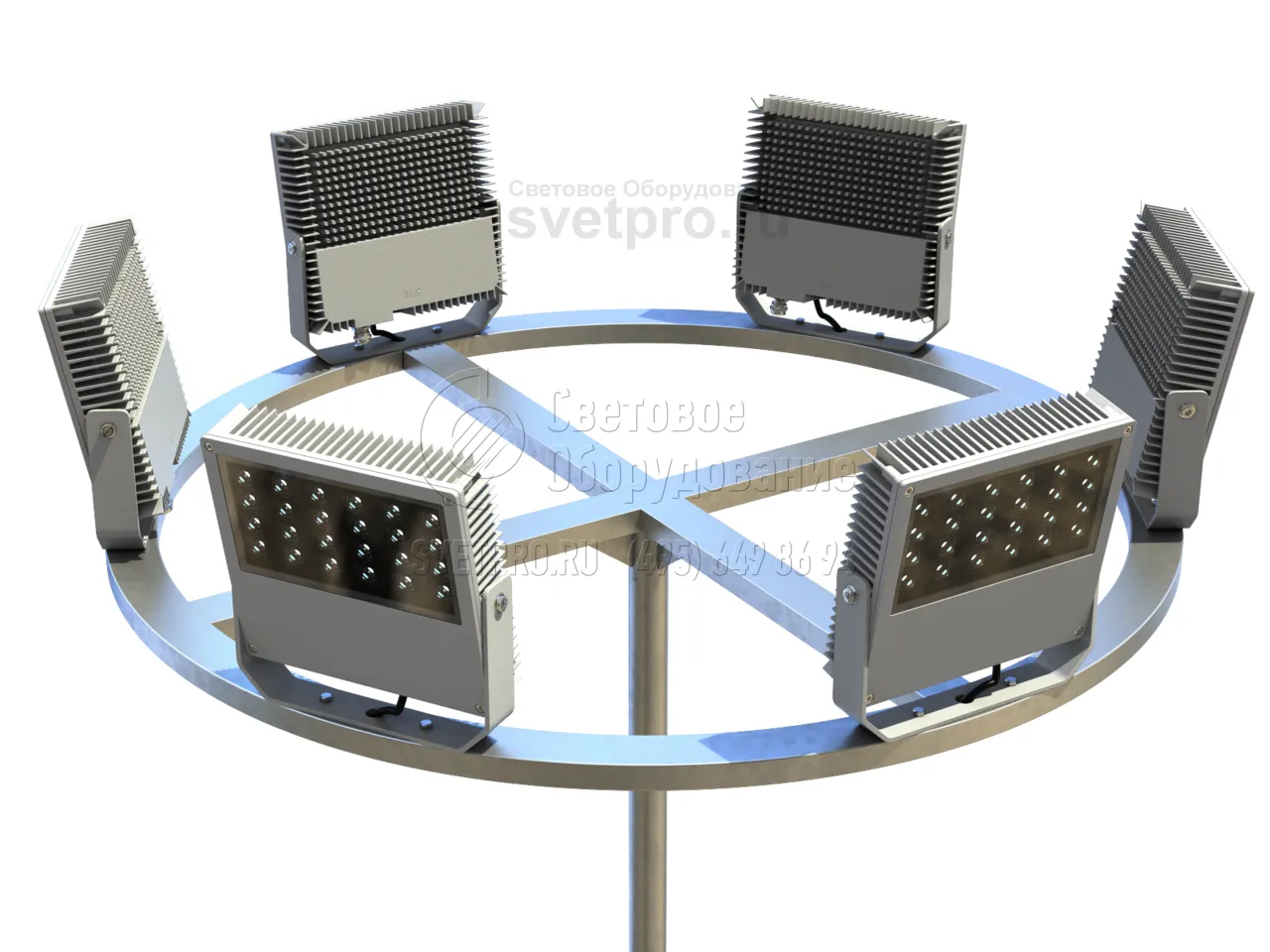

Кронштейн корона имеет круглую форму, его диаметр составляет 1,1; 1,6; 2,0 м. Прожекторы размещаются по окружности (до 8 шт.). Корона также может быть 6 и 8 гранной, в зависимости от требований заказчика и типа устанавливаемого оборудования.

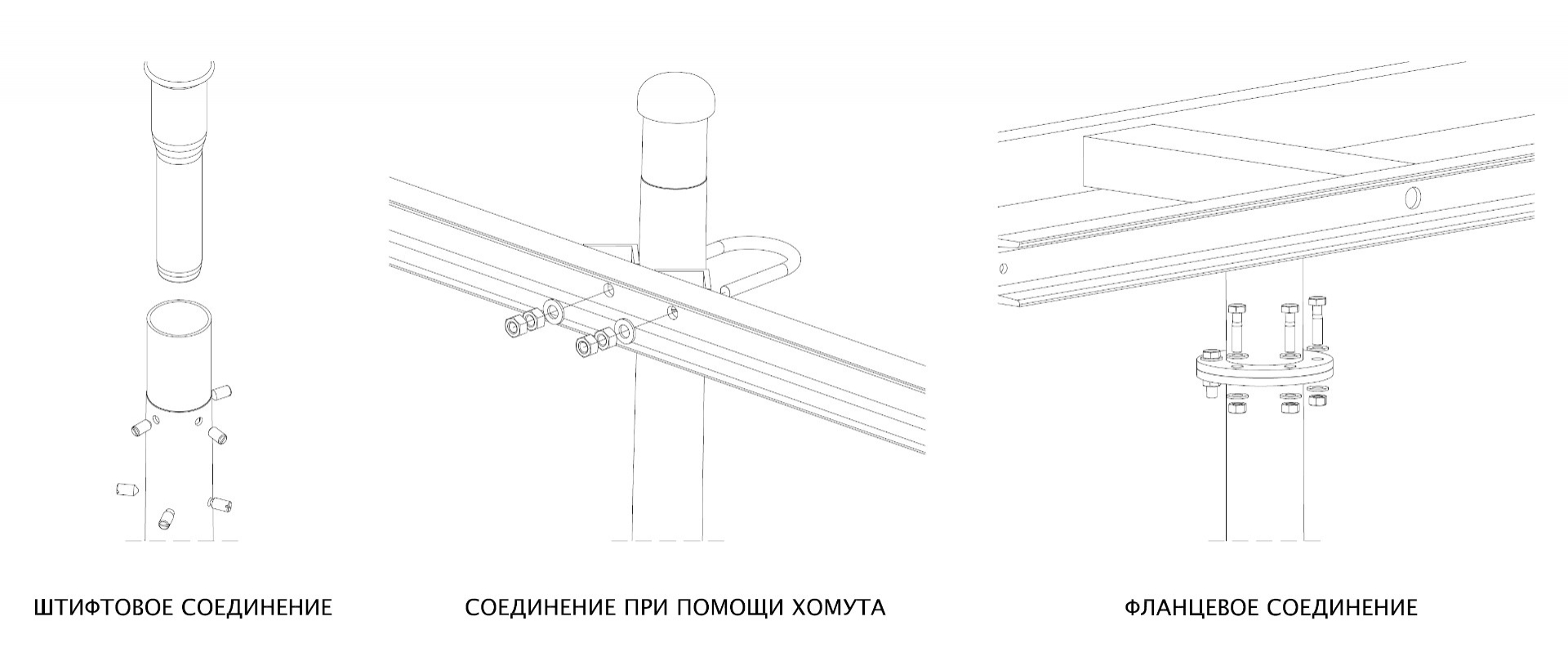

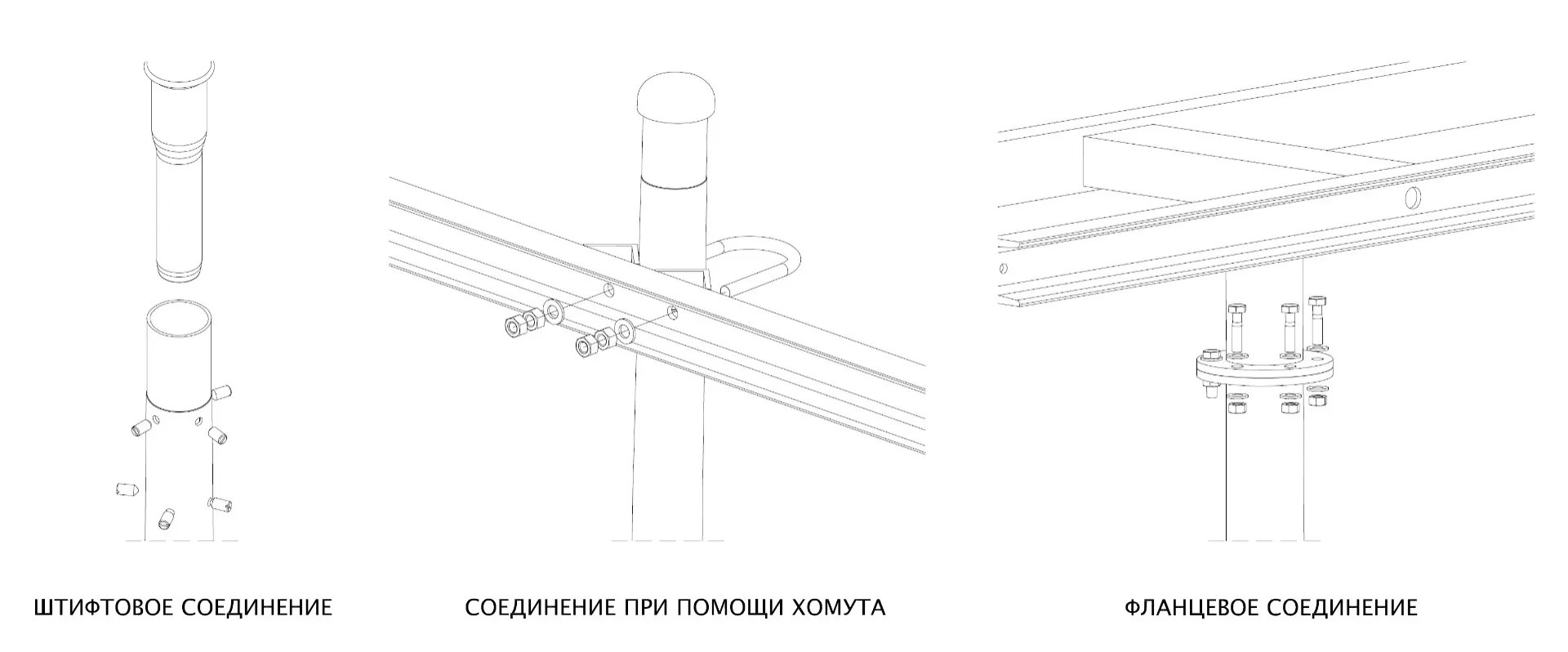

Крепление кронштейнов к опоре или мачте осуществляется несколькими способами:
- штифтовым, фиксируясь болтами;
- хомутом, фиксация гайками с шайбами;
- фланцевым, фиксация болтами и гайками.
Производитель обеспечивает потребителю широкий выбор возможностей для надежной установки прожекторов.
типы соединения

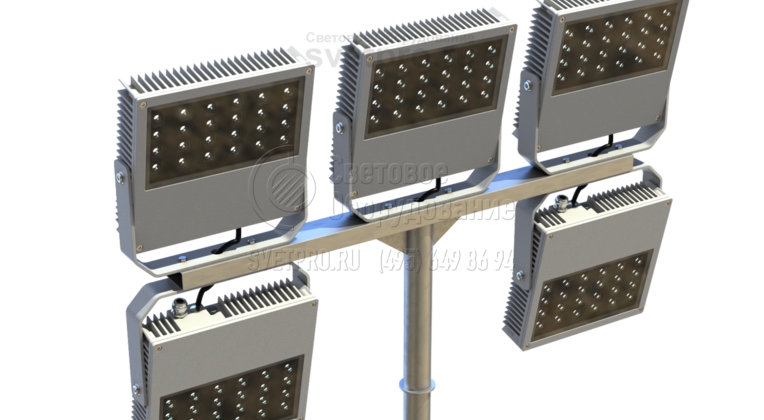

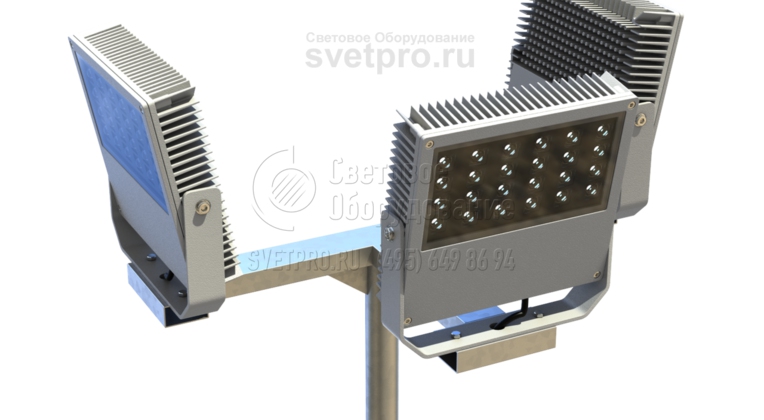

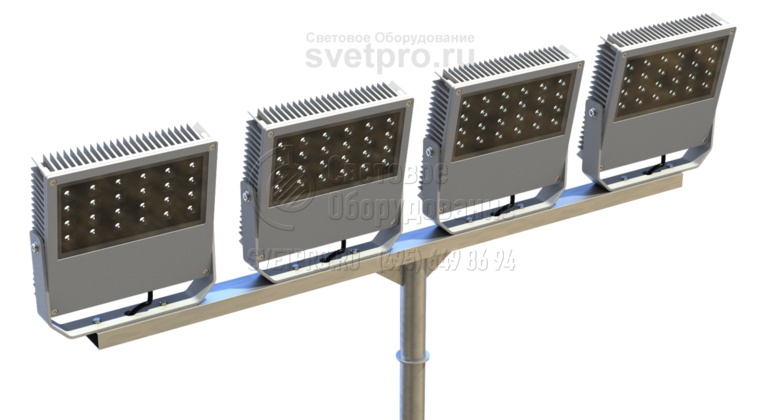

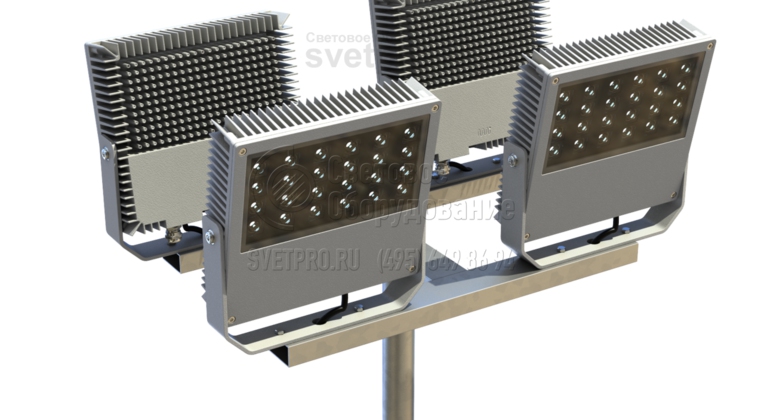

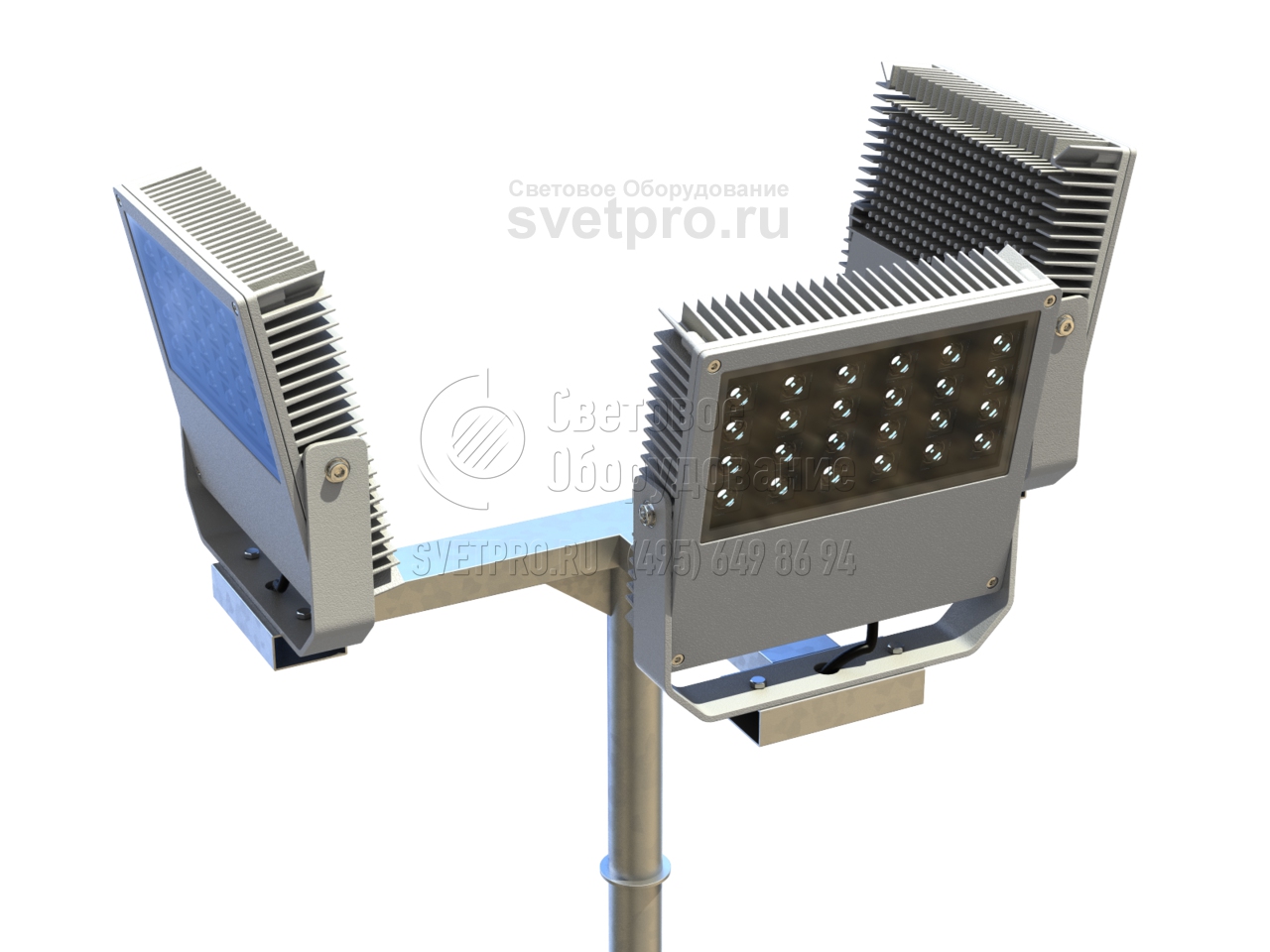

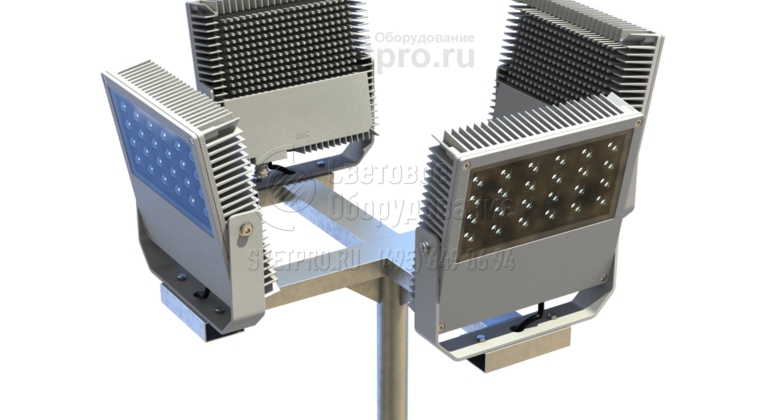

Фотогалерея
