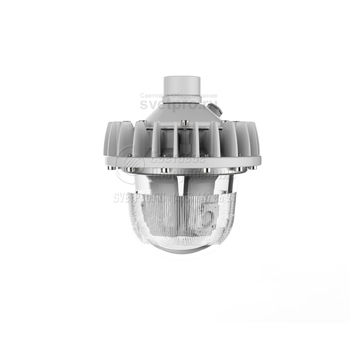

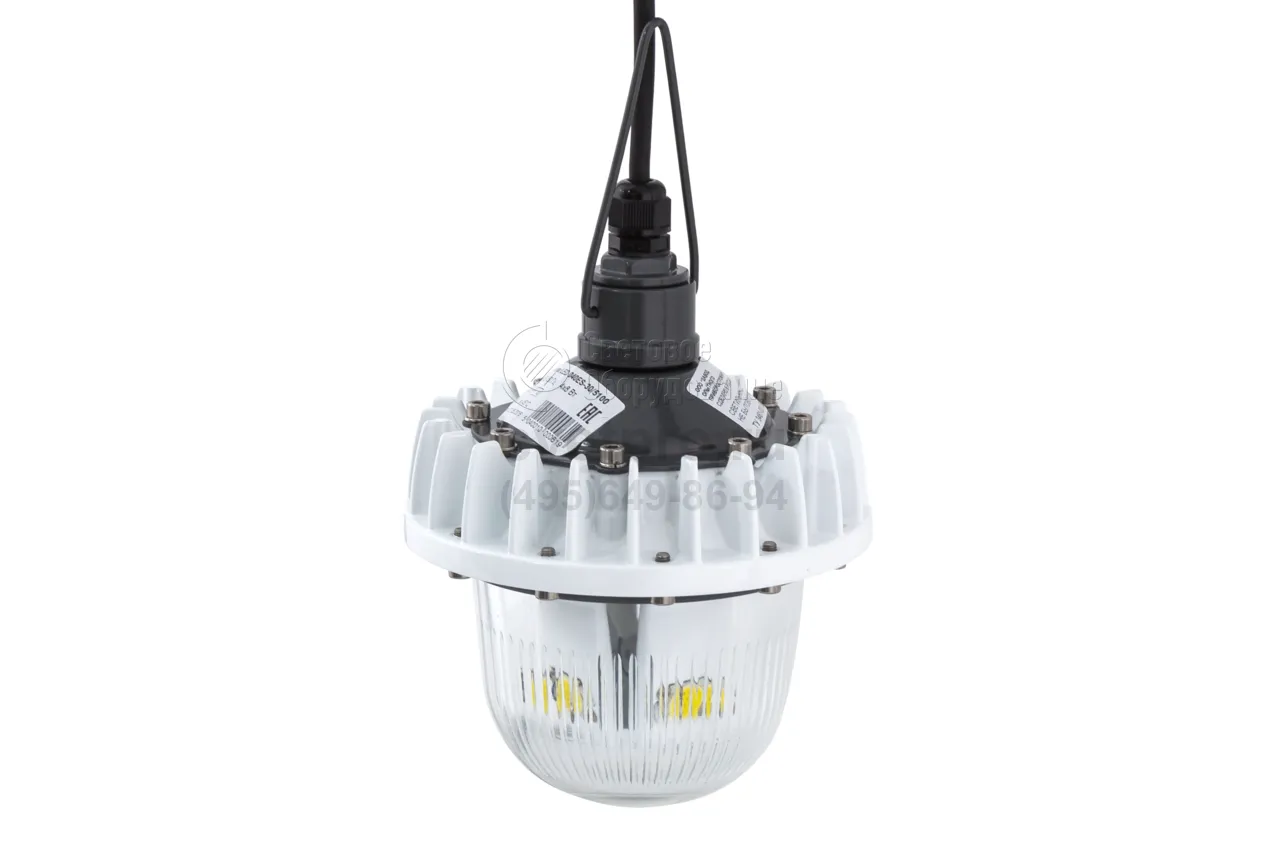

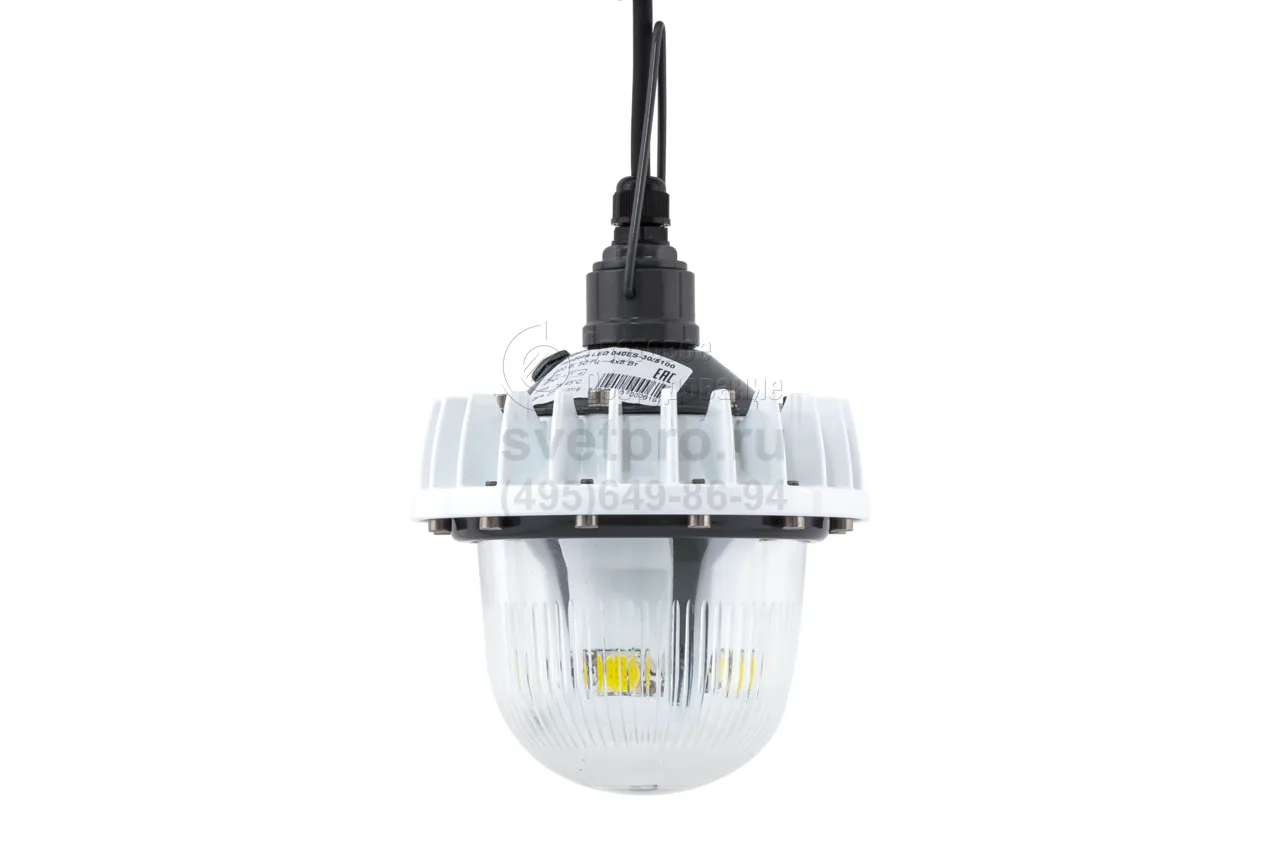

Pandora LED 040 E-30 Промышленный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 040 E-30 |
Мощность: | 33 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 75 Ra |
Цветовая температура: | 5000-5200 К |
Световой поток: | 3850 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
ОПИСАНИЕ
Осветительные приборы Pandora LED 040 E-30 применяются для освещения складов, вспомогательных и подсобных помещений, коридоров, участков, расположенных под навесами.

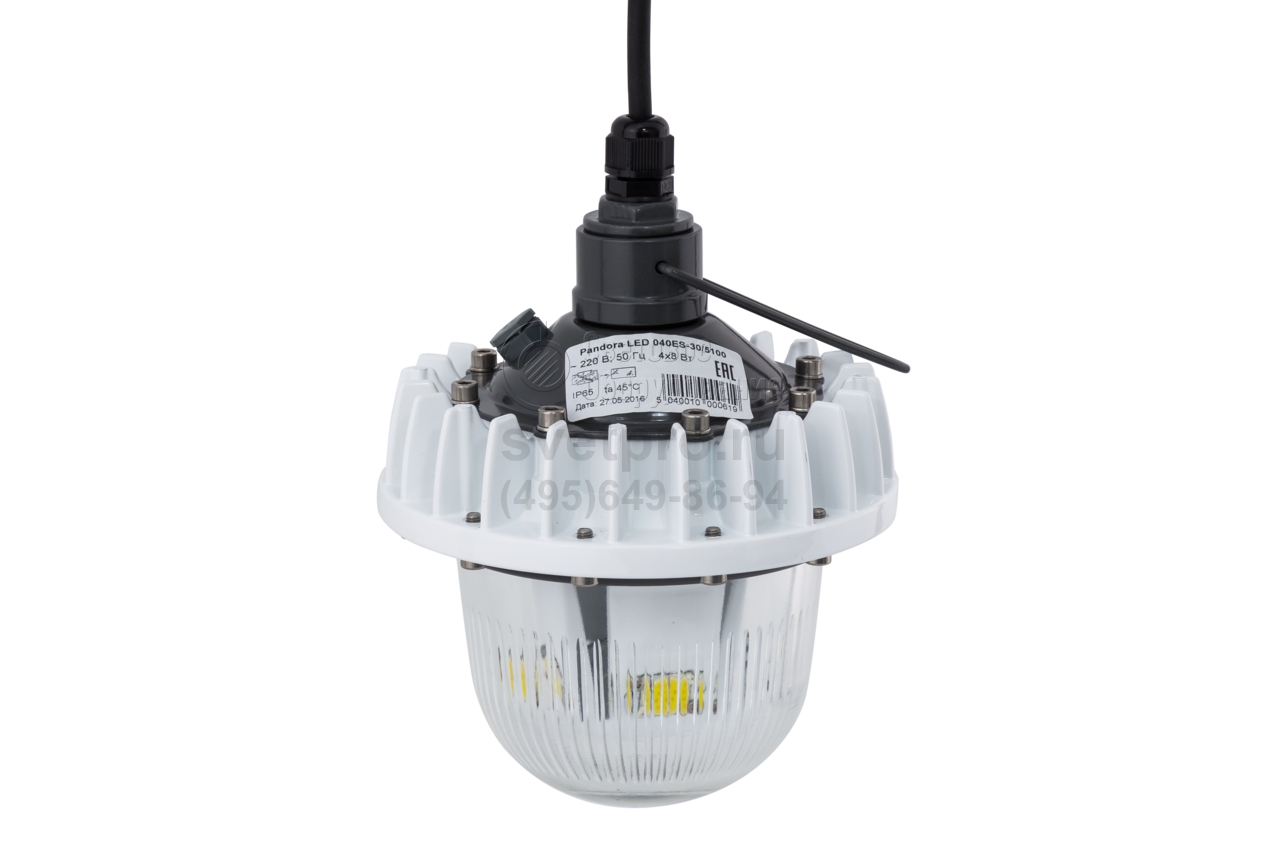

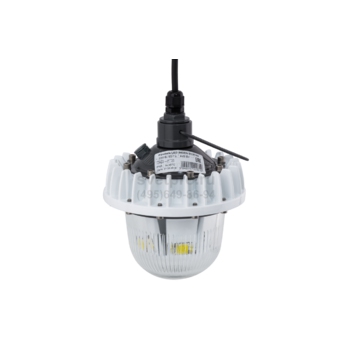

Светильники жестко фиксируются к трубам (Е) или подвешиваются на натянутых тросах (ES) или крюках (ES), вмонтированных в потолочную поверхность. Высота расположения от двух метров.
Для источника питания не принципиально отклонение входного напряжения в интервале 78–265 В. Предусмотрена также его защита от длительных перенапряжений до 400 В и кратковременных импульсов до 2000 В. Потери потребляемой мощности (33 Вт) незначительные (cos φ≥0,97). Высокая световая отдача, позволяющая образовать световой поток 3850 лм, не подвержена значительной временной деградации. Параметры диагностируются самостоятельно. Качество цветопередачи хорошее – Ra75, цветовая температура света – 5000 К – 5200 К.
Оптика матриц формирует косинусное светораспределение. КПД Pandora LED 040 E-30 – не менее 84%. Защита оптического отсека соответствует IP65. Оптимальный тепловой режим поддерживает радиаторная часть. Невосприимчивость к наличию агрессивной среды создает окрашивание алюминиевого корпуса. Стекло – силикатное.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта
- стабильность светового потока в течении многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур.
Конструкция

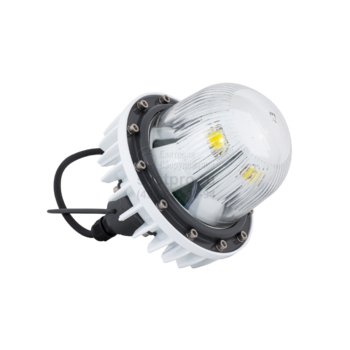

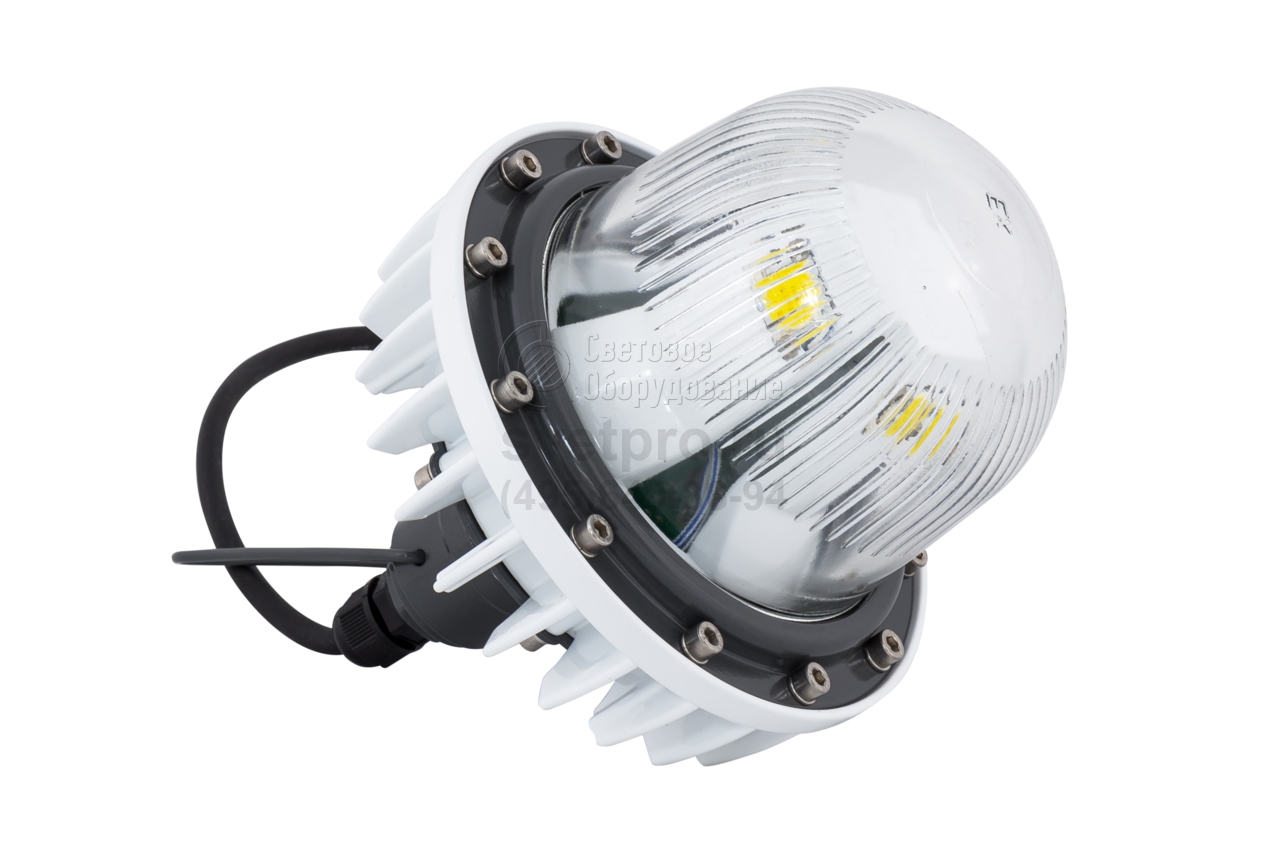

Конструкция светильника обеспечивает удобство монтажа и эксплуатации. Светильник имеет герметичную оптическую камеру, обеспечивающую защиту от проникновения и скапливания пыли, а так же образования конденсата.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 040ES-30/5100
Pandora LED – наименование светильника
040 – номер модели светильника в заводской программе выпуска
E – вариант исполнения, оптимизированный световой поток на 100% мощности
S - специальное исполнение подвеса
30 - потребляемая мощность в Ваттах (W)
5100 - цветовая температура
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 3850 |
Потребляемая мощность, W | 33 |
Напряжение питания, V | 78-265 |
Напряжение переменного тока, Гц | 47 - 63 |
Оптический КПД светильника, не менее % | 84 |
Коэффициент мощности, не менее | 0,97 |
Световая эффективность светильника, lm/W не менее | 116 |
Угол раскрытия светового потока по вертикали, град. не менее | 270 |
Индекс цветопередачи, Ra | 75 |
Наличие дистанционного управления | - |
КСС | "Д" |
Степень защиты (IP) | 65 |
Вид климатического исполнения | УХЛ 1 |
Крепление | на трубу резьбовым соединением 3/4" |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 2,5 |
Габаритные размеры ВхШхГ(мм) | 187х164х164 |
Рекомендуемая высота расположения (м) | 2-3 |
Тип защитного стекла оптики | стекло |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 4 |
Защита от перегрева | + |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Защиты по выходу | от короткого замыкания |
Многорежимный PFC-корректор (во всем диапазоне регулирования мощности), коэф. | не хуже 0,65 |
Работа от постоянного тока в диапазоне V | не хуже 150-350 |
Уровень эмиссии кондуктивных помех в питающую сеть, dB (μV) | не хуже 66-56 |
Автоматическая компенсация деградации светового потока, не менее | 15% |
Цветовая температура, К | 5000-5200 |
Цвет | бело-серый |
Гарантийные обязательства | 5 лет |

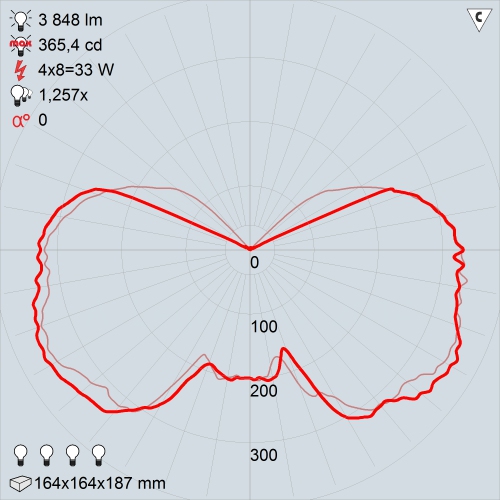

КСС
Руководство по монтажу
Рекомендуется подвешивать светильник вертикально, на высоте от 2 метров над уровнем пола.

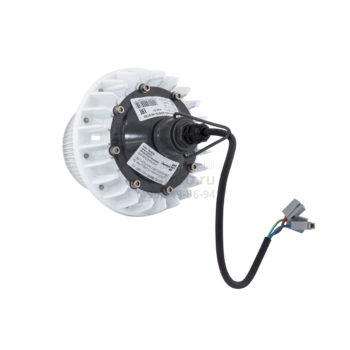

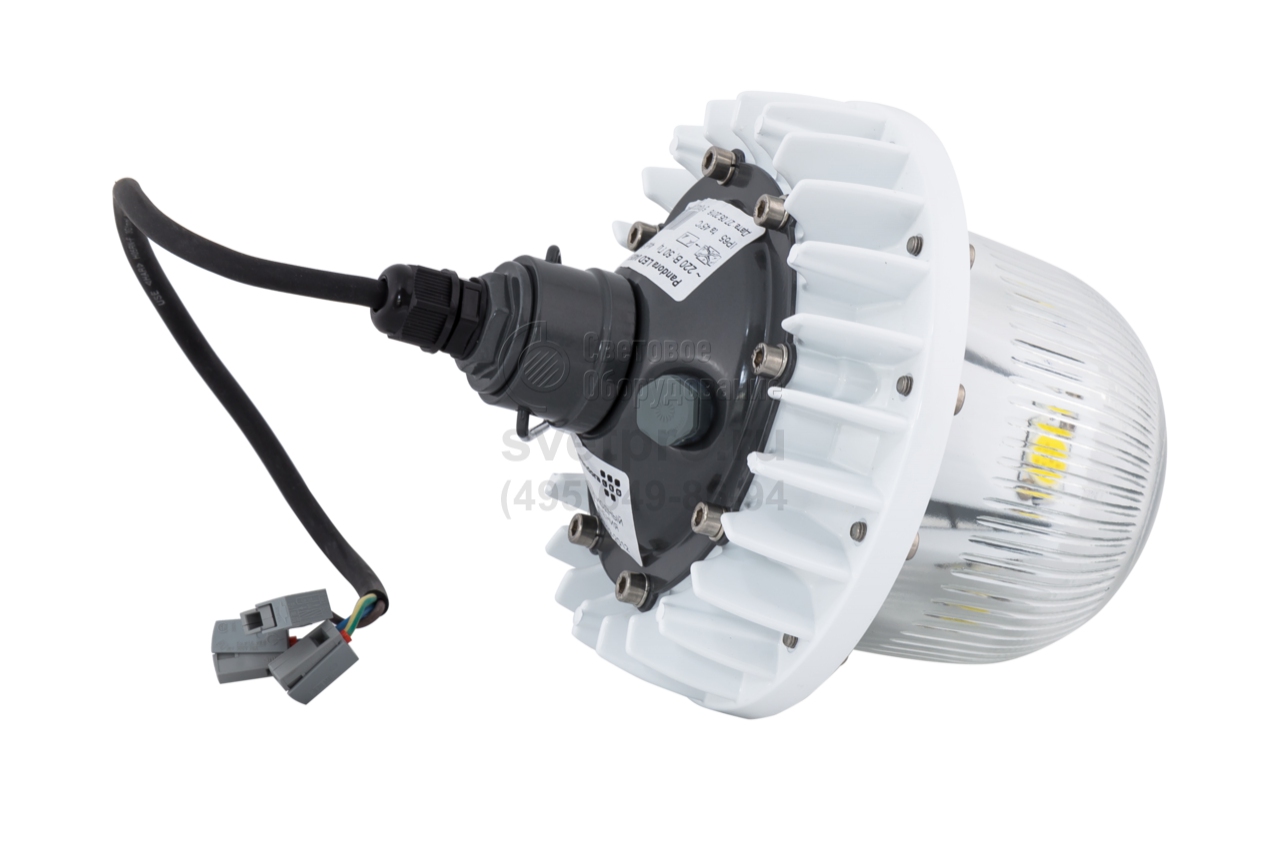

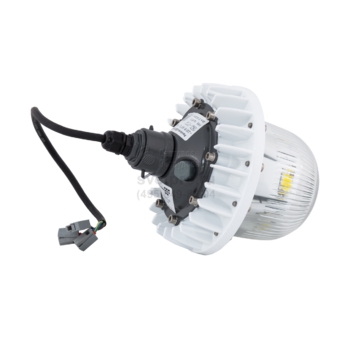

Подключение светильника осуществляется за пределами корпуса, коммутация к поставляемому проводу производится в герметичном коммутационом узле (в комлект поставки не входит), присоединяемом к корпусу посредством резьбового соединения 3/4''.
Обслуживание светильников
Светильник Pandora LED 040E-30/5100 в дополнительном обслуживании в течении срока эксплуатации не нуждается. В случае выхода из строя, светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать/демонтировать светильник при подключенном напряжении.
Запрещается эксплуатировать светильник без защитного заземления.
Регулярно проверяйте электрические соединения и целостность электропроводки.
Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220 В.
Запрещается разбирать и ремонтировать светильник.
Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
