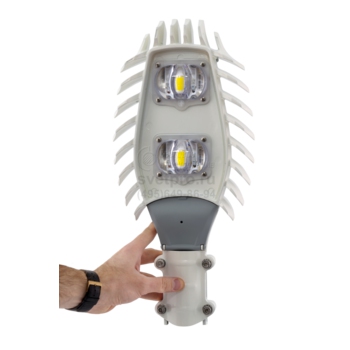

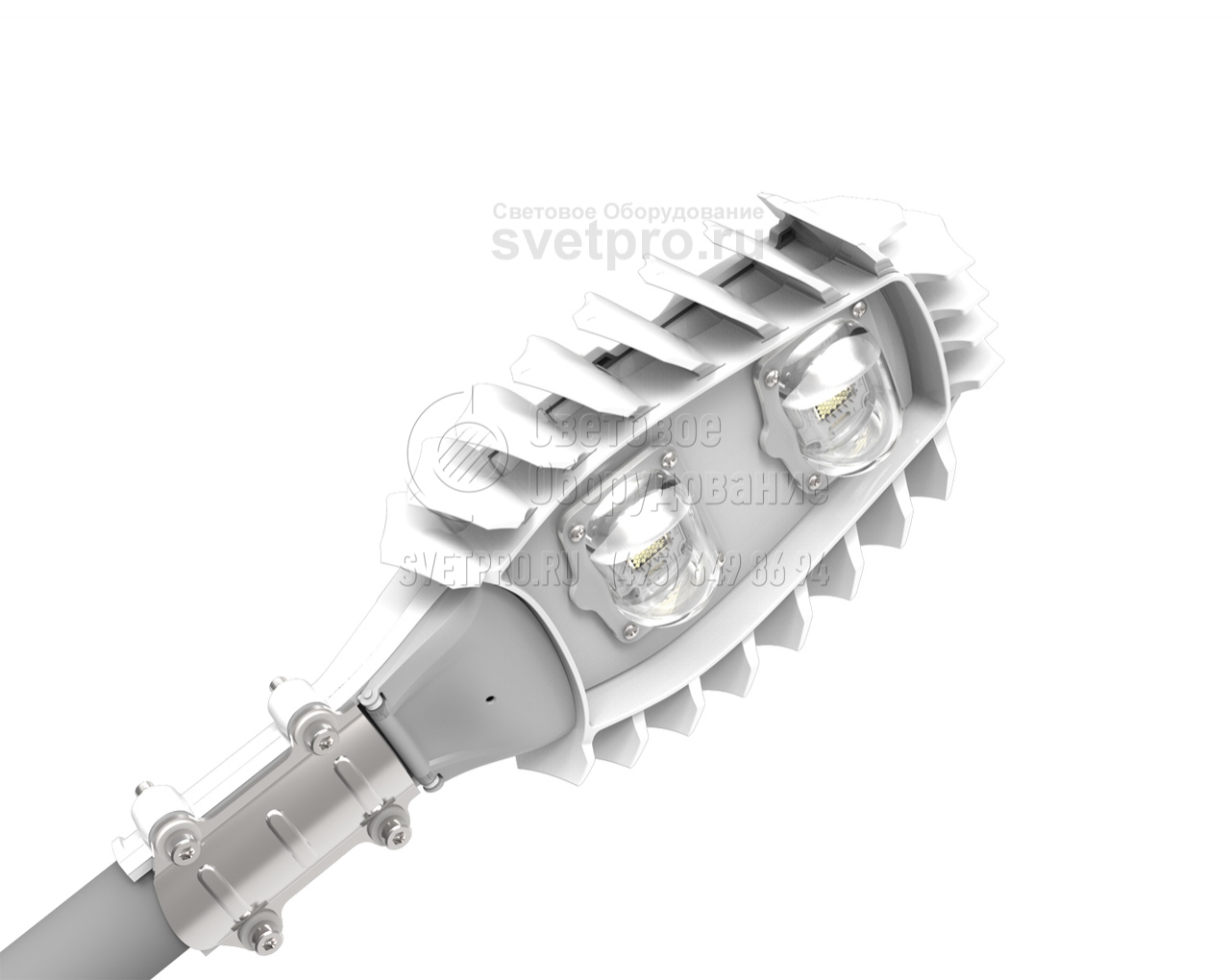

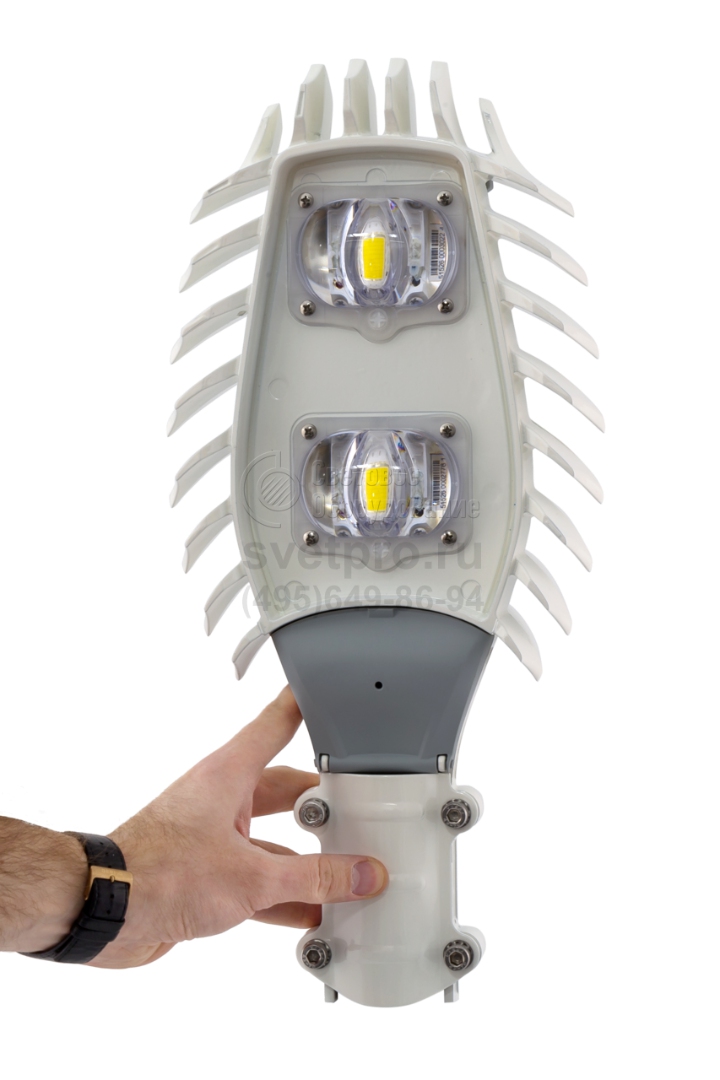

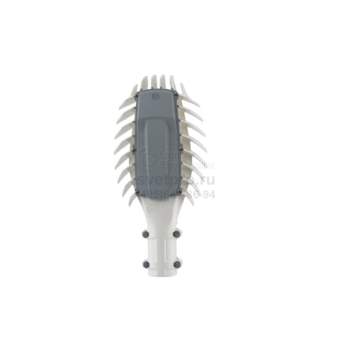

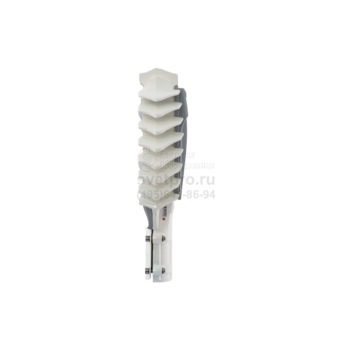

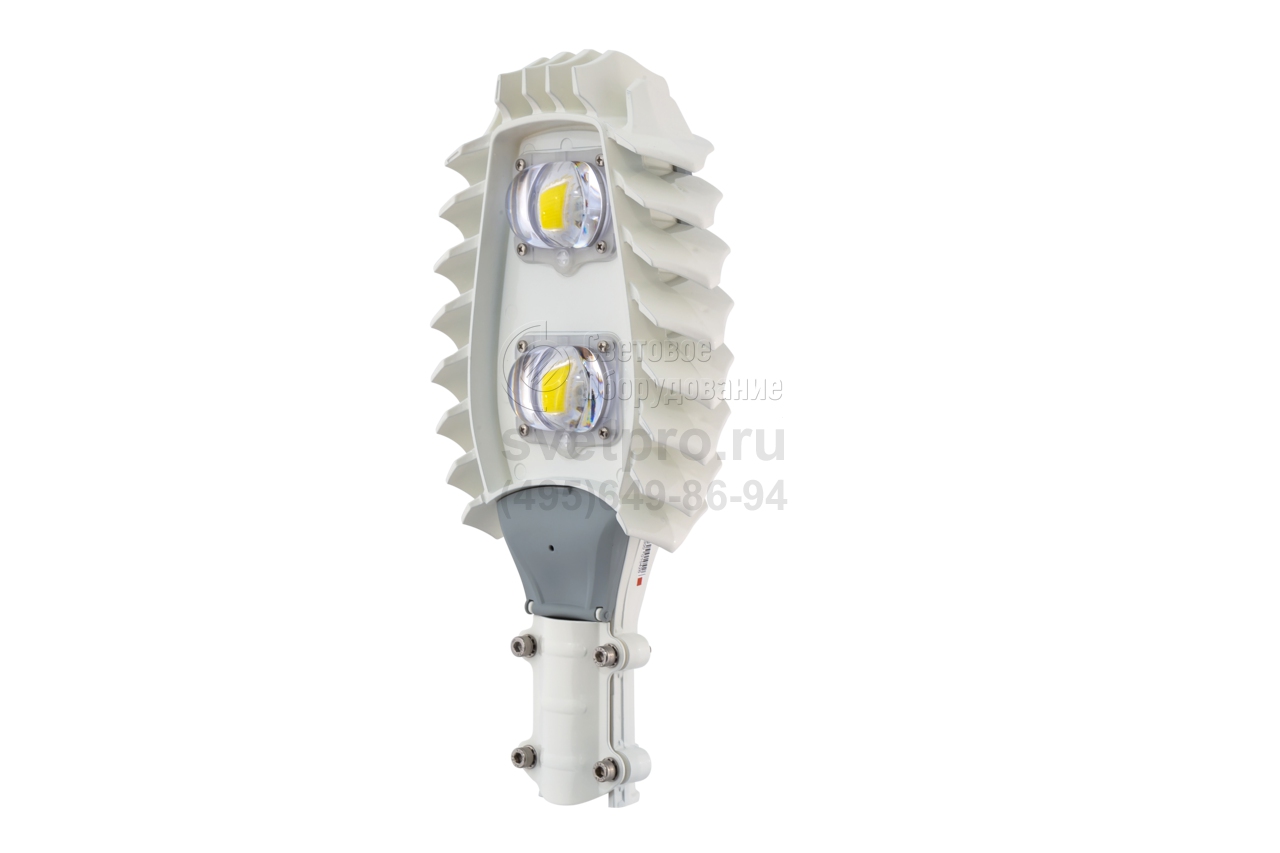

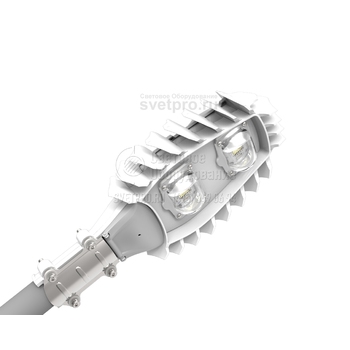

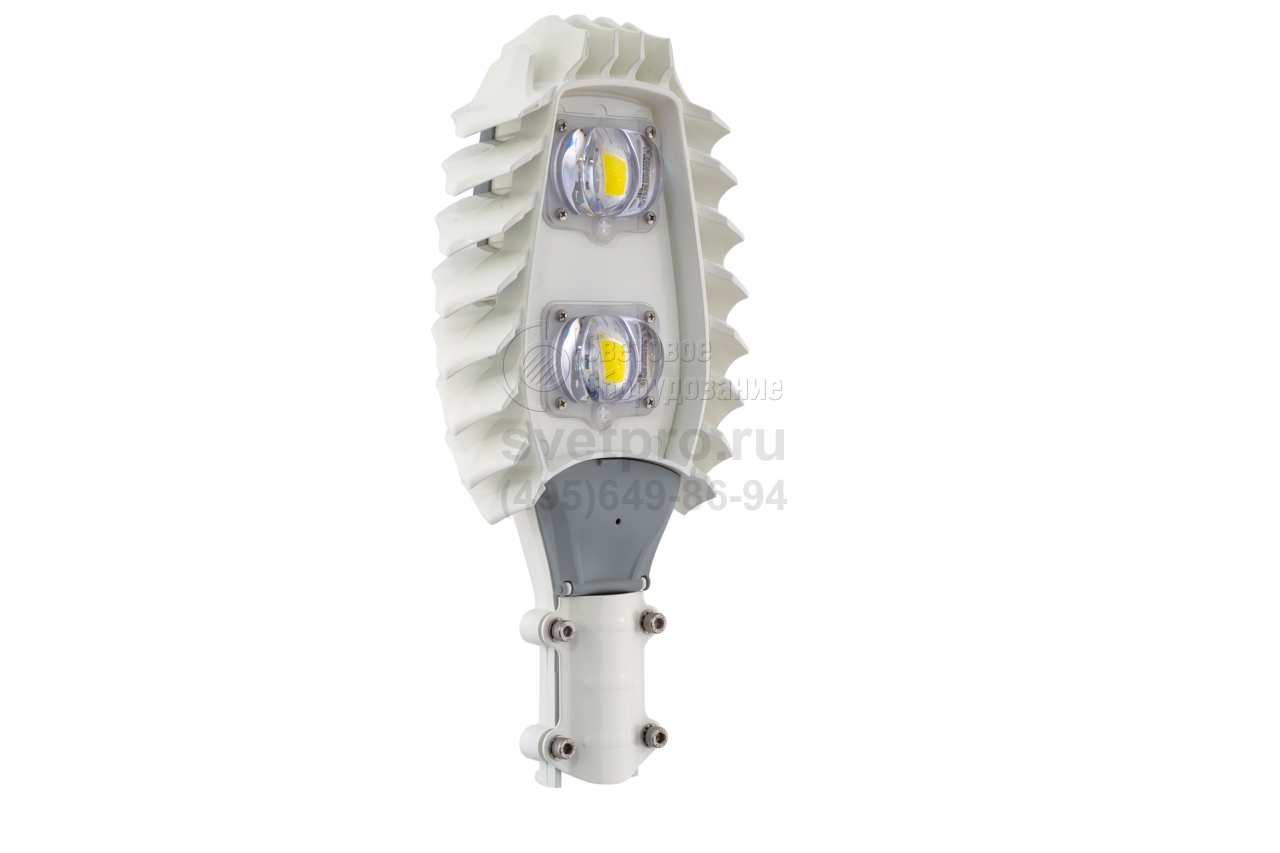

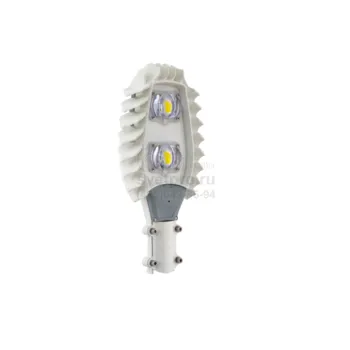

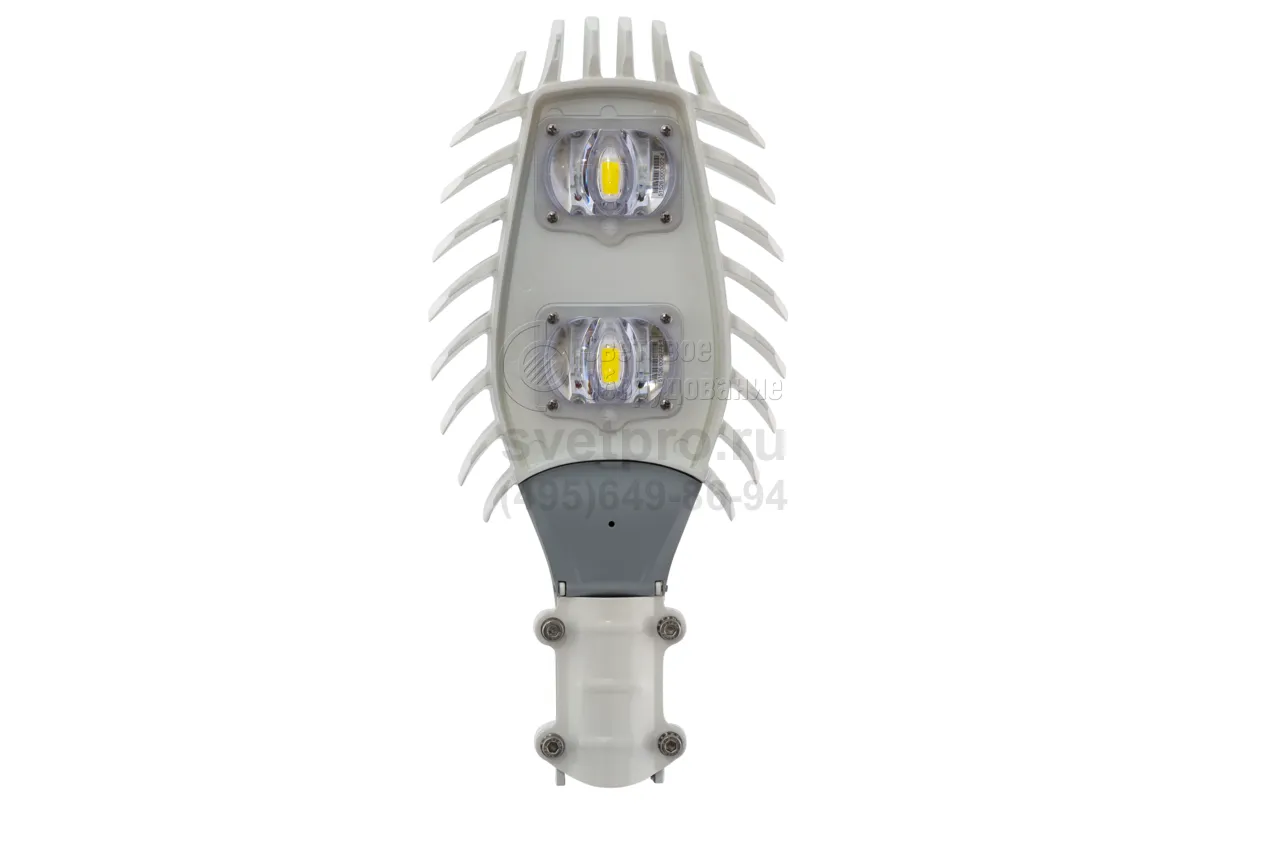

Pandora LED 520AE-120 Уличный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 85-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 520AE-120 |
Мощность: | 120 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 75 Ra |
Цветовая температура: | 4300 К |
Световой поток: | 16200 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Осветительные приборы Pandora LED 520AE-120 применяются для освещения улично-дорожной сети, пешеходных территорий, парковок, прилегающих площадей.
Консольный способ монтажа, позволяя эффективно распорядиться световым потенциалом изделия, улучшает его естественную вентиляцию и очистку. Угол наклона кронштейна должен находиться в диапазоне 15о–75о.

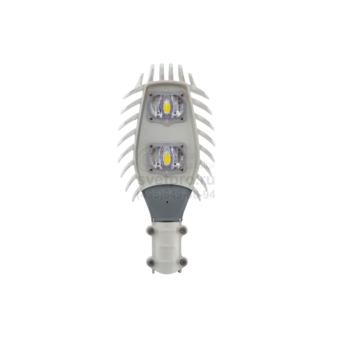

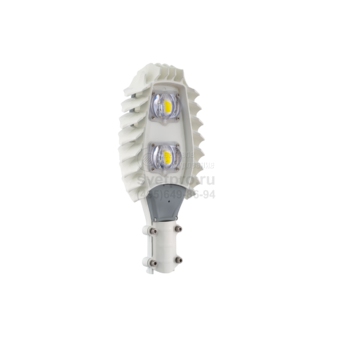

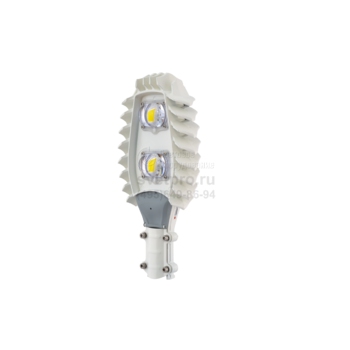

Источник питания преобразует электроэнергию, потребляемую из однофазной сети. Его эксплуатация допускает колебания напряжения от 85 до 265 Вольт. Предусмотрена защита от импульсов и перенапряжения. Максимальное значение светового потока, образуемого двумя модулями, 16 200 лм. Количество света регулируется автоматическим управляющим устройством или на основании индивидуальных программ. Самотестирование источников света дополняет световая сигнализация о нарушении их работы. Тип КСС – широкая, индекс цветопередачи – Ra75, цвет света – нейтральный белый (4300 К).

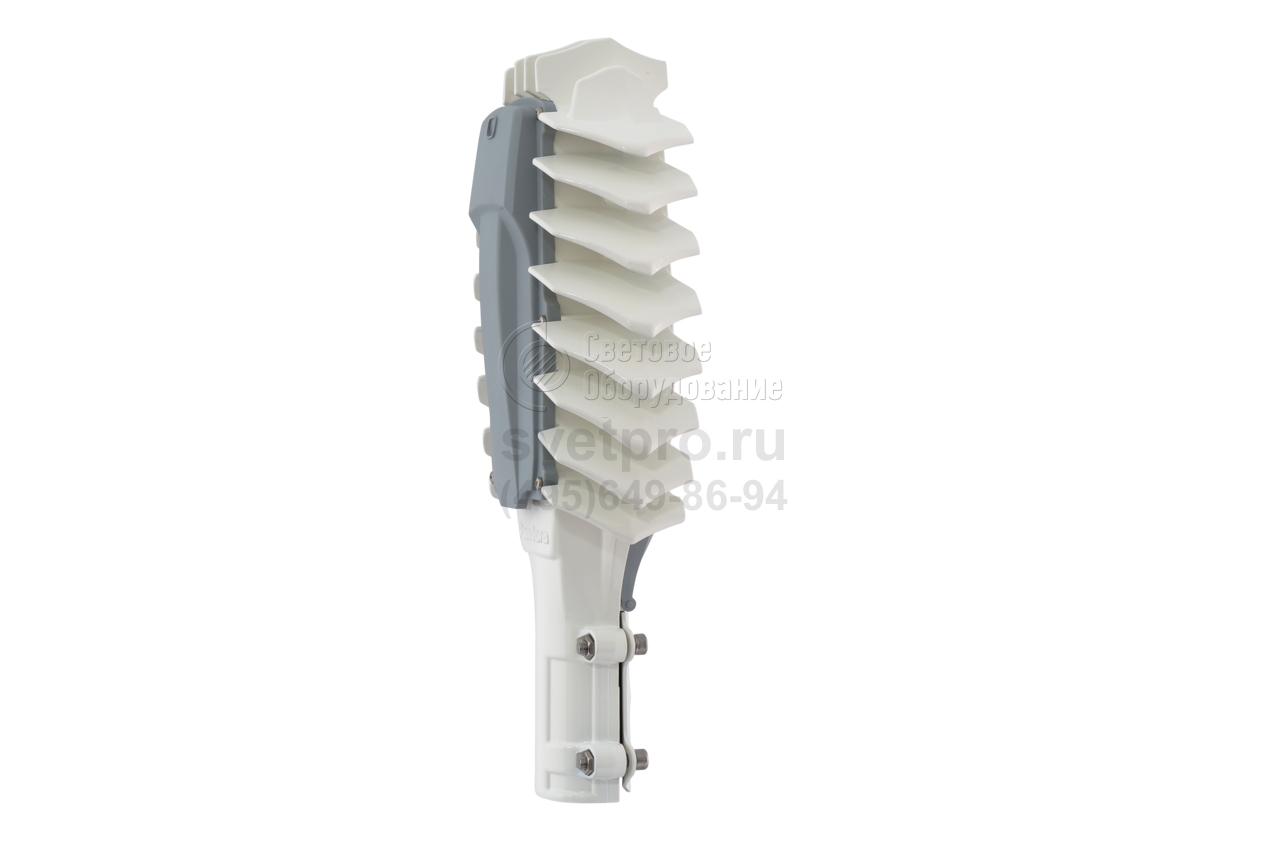

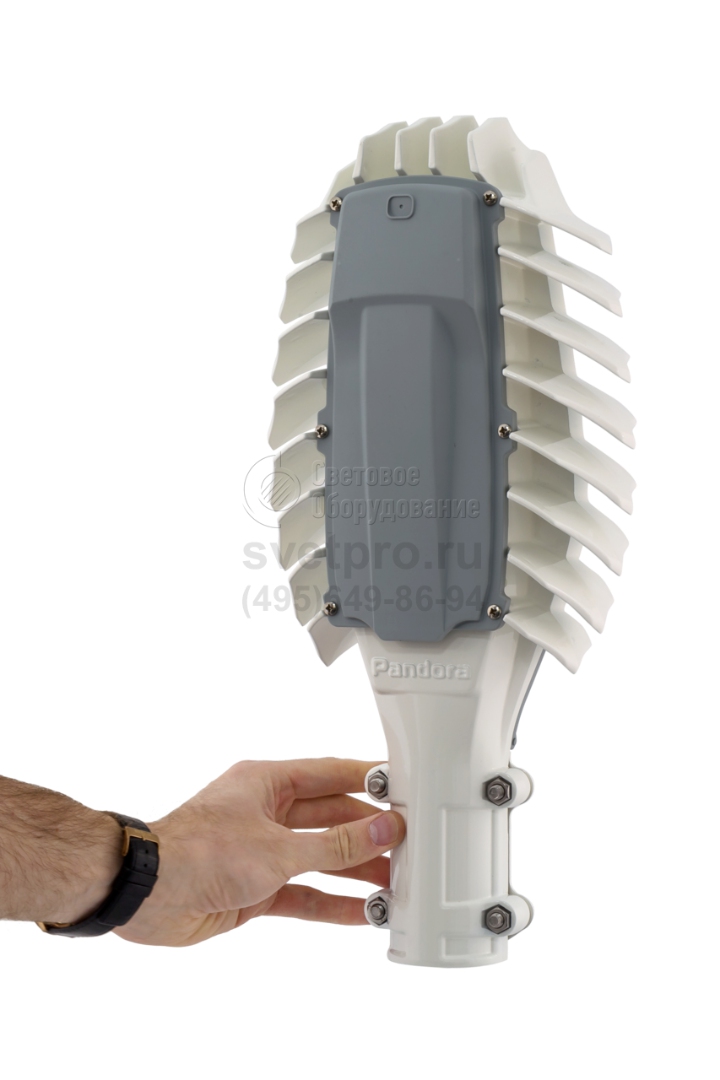

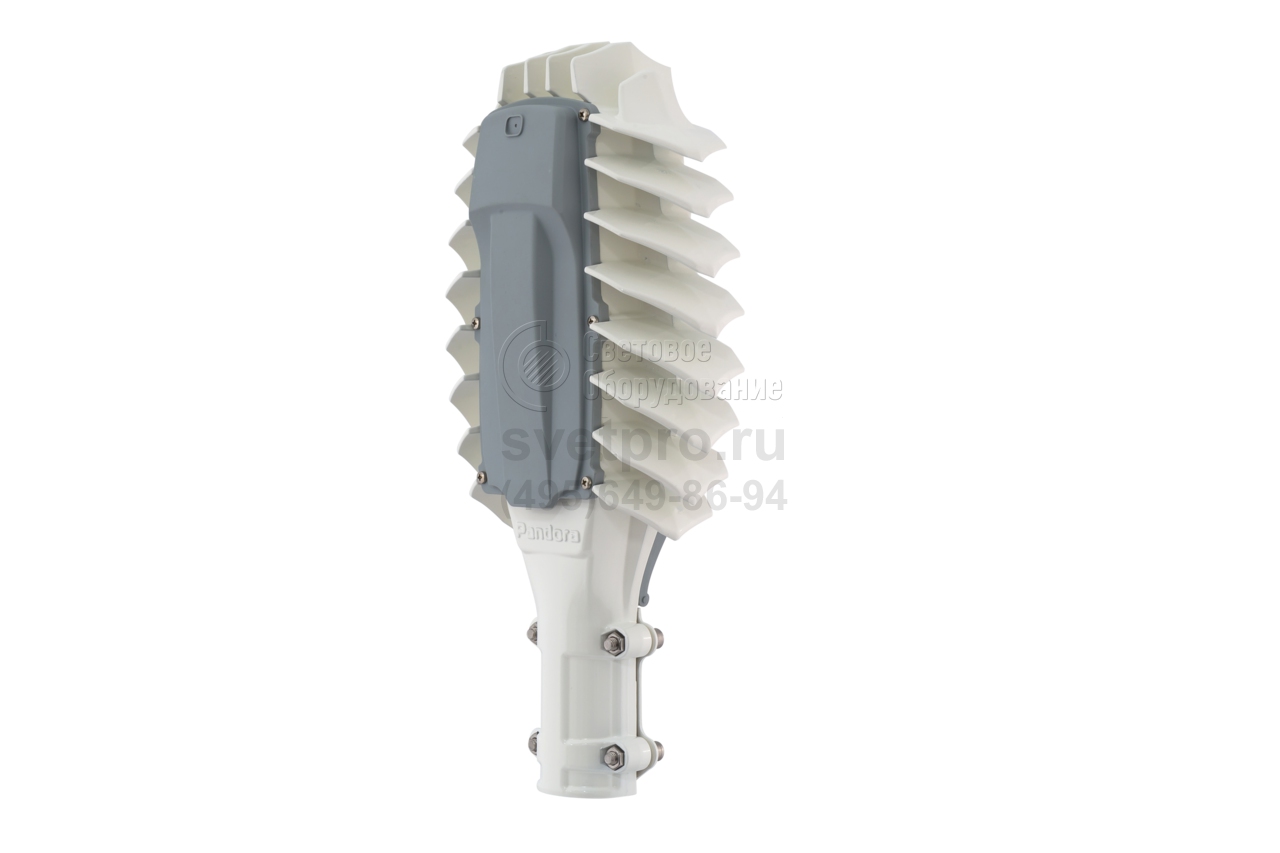

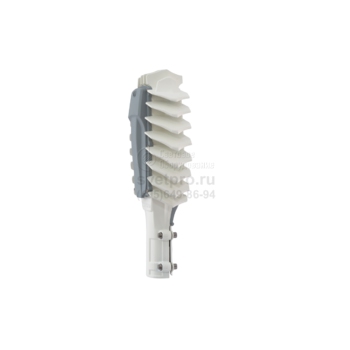

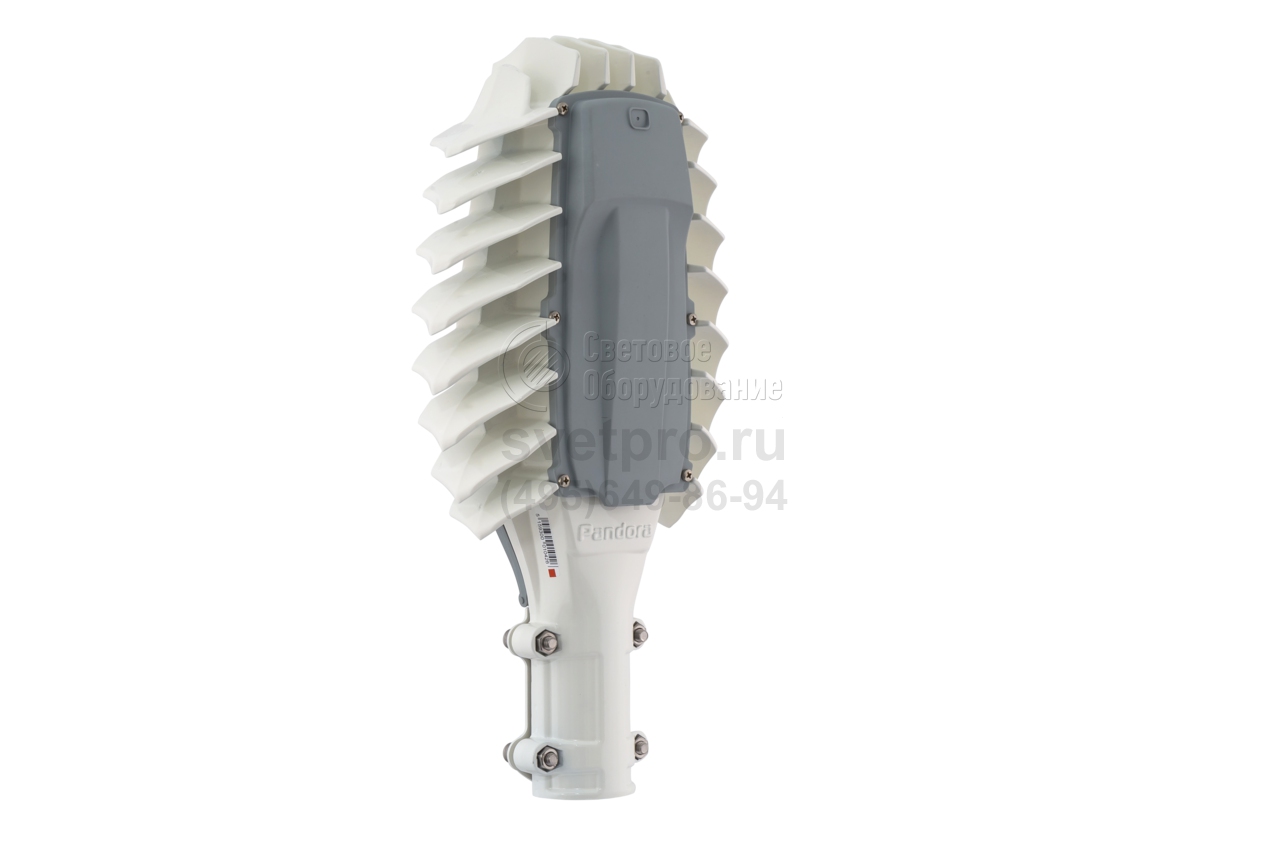

Окрашенный алюминиевый корпус светильника Pandora LED 520AE-120, содержащий теплоотводящую радиаторную часть, устойчив к влиянию агрессивной среды. Поликарбонатное стекло защищает оптику. Герметичность изделия – IP65. Для модели доступно питание от 12 В аккумулятора.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта, • устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Конструкция
Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптической камеры. Для защиты органов зрения все переключения мощности светильника производятся плавно. Светильники модели Pandora LED 520AE-120/4300 имеют устройство аварийного оповещения о неисправности, в случае выхода из строя одного из модулей светильник начинает поочерёдно мигать световыми модулями. При включении светильника в дневное время, он автоматически переключается на 30 мин. в тестовый режим 10% мощности, что позволяет проводить работы по обслуживанию светильников с минимальным потреблением энергии. Светильник может работать в паре со свинцово-кислотным автомобильным аккумулятором 12В. В штатном режиме светильник заряжает аккумулятор, а в случае отключения основного питания, может несколько часов, в зависимости от емкости аккумулятора, работать автономно. Это свойство светильника позволяет организовать любую аварийную систему освещения, а также применять его на участках с нестабильным электропитанием и со возобновляемыми непостоянными источниками энергии.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 520AE-120/4300
Pandora LED – наименование светильника
520 – номер модели светильника в заводской программе выпуска
A – наличие автоматики управления
E –тип используемых линз.
120 - максимальная потребляемая мощность
4300 – цветовая температура матриц (К)
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Потребляемая мощность, W | 120 |
Напряжение питания, V | 85-265 |
Тип питающей сети | однофазная, переменого тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Мощность светового модуля, Вт не менее | 56 |
Коэффициент мощности, не менее | 0,98 |
Пусковой ток, А | 20 |
Длительность импульса, сек. | 0,025 |
Оптический КПД светильника, не менее, % | 90 |
Индекс цветопередачи, Ra | 75 |
Наличие дистанционного управления | - |
Автономное суточное регулирование | - |
КСС | "Ш" (широкая) |
Степень защиты (IP) | 65 |
Вид климатического исполнения | УХЛ-1 |
Крепление | установка на трубу, диаметр до 50 мм |
Рекомендуемая высота расположения | 6-12 метров |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 4,2 |
Габаритные размеры ВхШхГ(мм) | 464х219х116 |
Рекомендуемая высота расположения (м) | 6-8 |
Тип защитного стекла оптики | поликарбонат |
Материал корпуса | литой алюминий |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 2 |
Количество блоков питания, шт | 1 |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Блок питания | сопряжение с аккумулятором 12В |
Цветовая температура, К | 4300 |
Цвет | белый,возможно изг. в сером цвете |
Заменяемый аналог | ДРЛ-250 (400), ДНаТ-150 (250) |
Световая эффективность светильника, лм/Вт, не менее | |
При 100% мощности | 135 |
При 75% мощности | 143 |
При 50% мощности | 151 |
При 30% мощности | 159 |
Номинальный световой поток, Лм, не менее | |
При 100% мощности | 16200 |
При 75% мощности | 12890 |
При 50% мощности | 9100 |
При 30% мощности | 5740 |
Гарантийные обязательства | 5 лет |

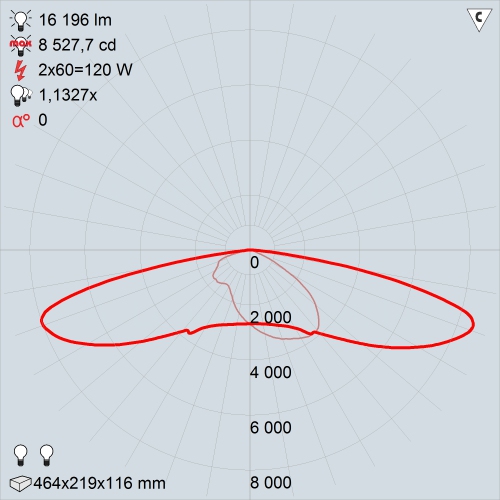

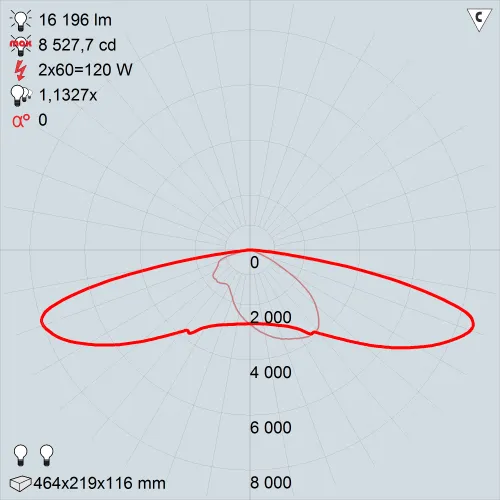

КСС

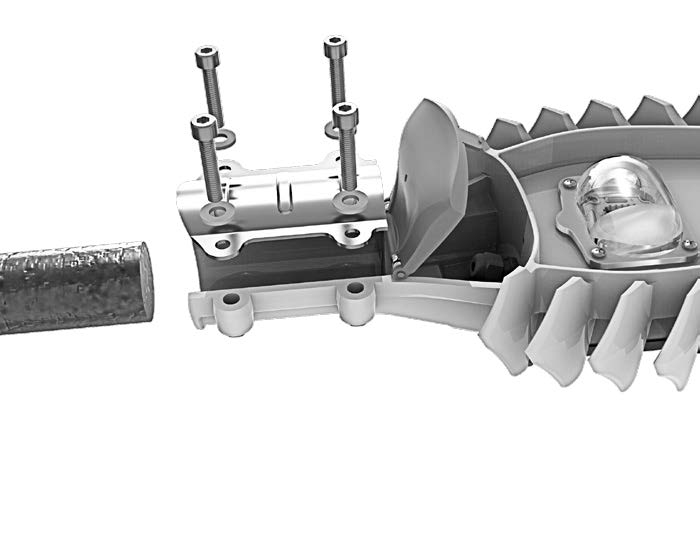

Руководство по монтажу
Светильники устанавливаются на кронштейны, консоли круглого сечения с диаметром не более 50 мм.

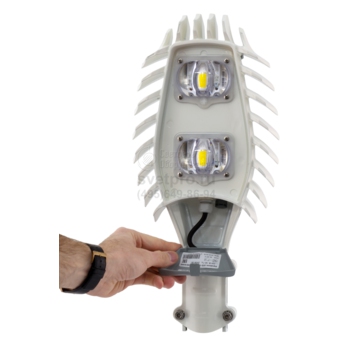

- Откройте крышку 3 в направлении, указанном стрелкой.
- Оденьте светильник на трубу кронштейна.
- Закрепите светильник на трубе болтами 1.
- Подсоедините питающие и заземляющий провода к клеммным колодкам 4.
- Закройте крышку 3.
Инструмент:
1. отвертка РН 4-6
2. 6-ти гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.
Обслуживание светильников
Светильник Pandora LED 520AE-120/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Суточное регулирование

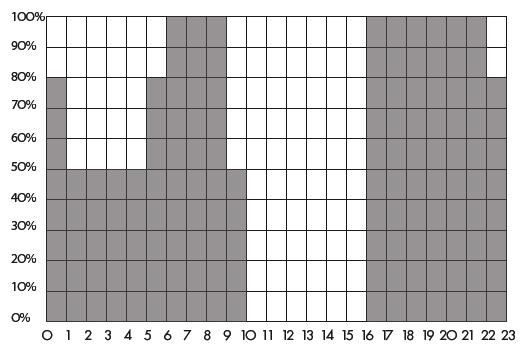

Данная модель светильника позволяет управ- лять яркостью в автоматическом режиме в зависимости от времени. Заводские настройки регулирования приведены на рисунке. При указанном автоматическом суточном регулировании учитывается также время рассвета и заката.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник.
Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.
Соответствует техническим условиям ТУ 3461-001-55684712-2012 и признан годным к эксплуатации.
