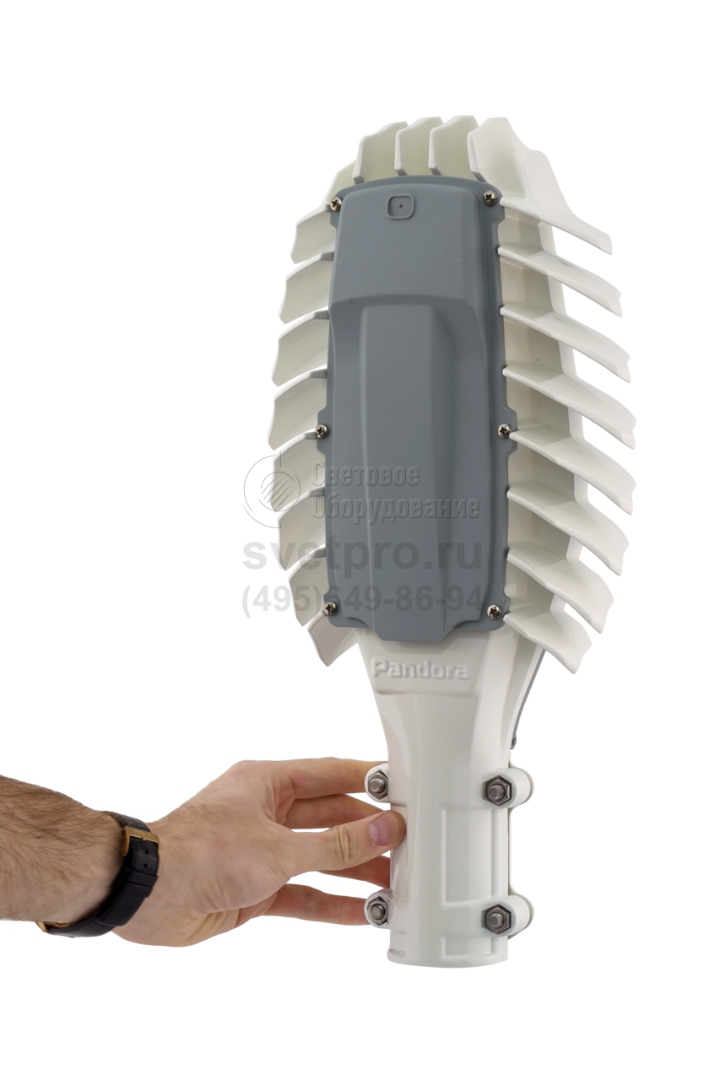

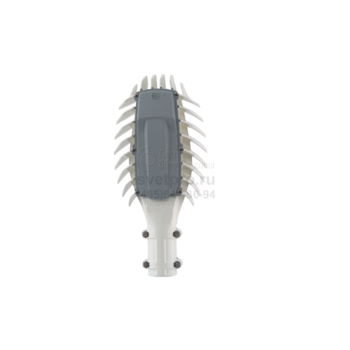

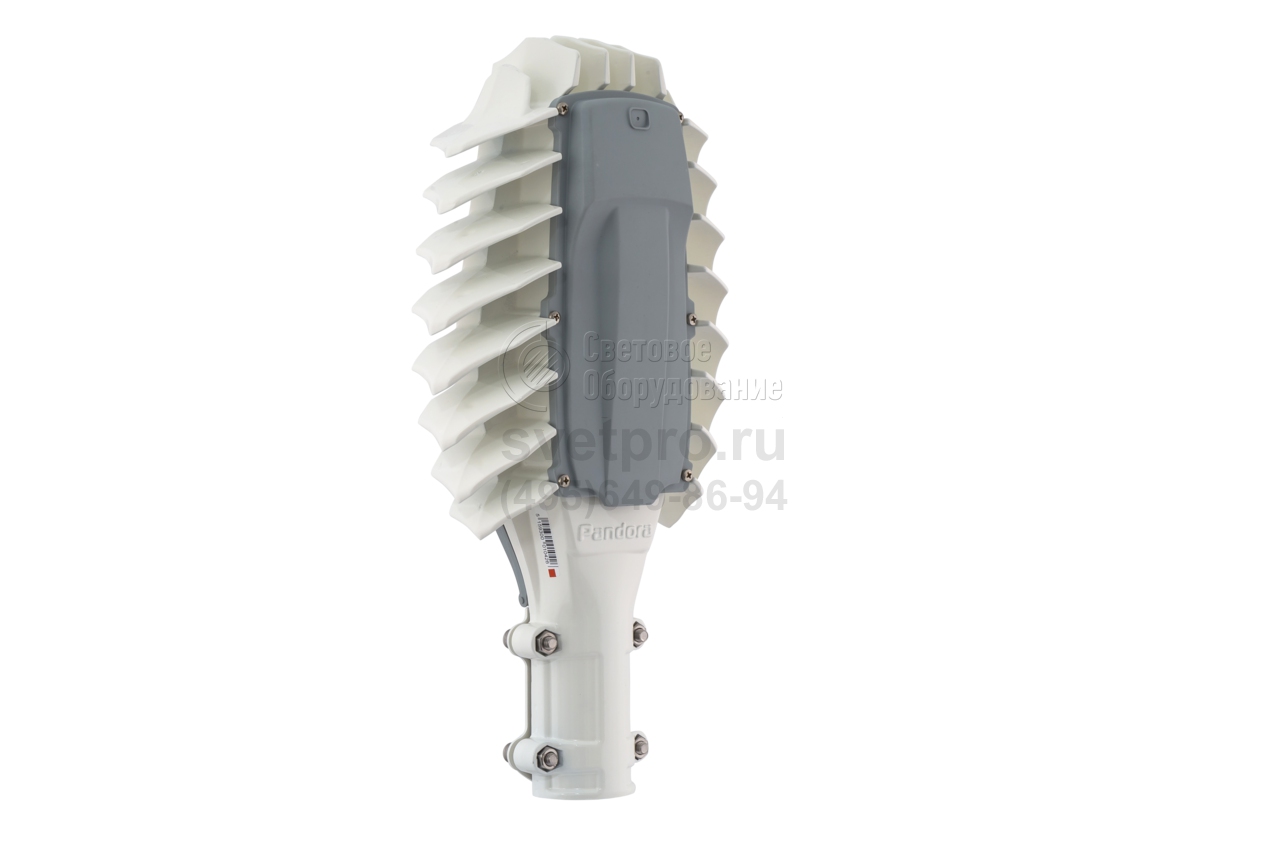

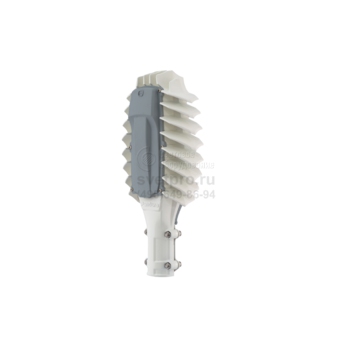

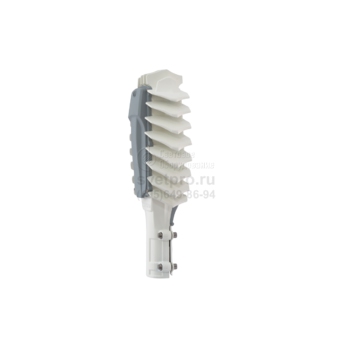

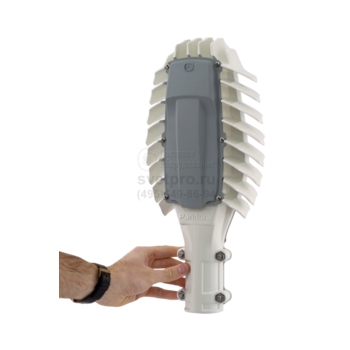

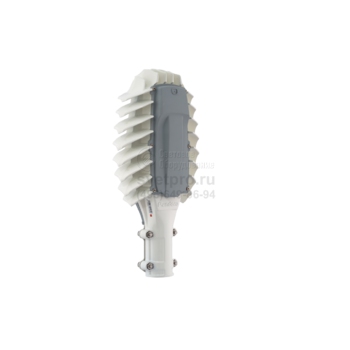

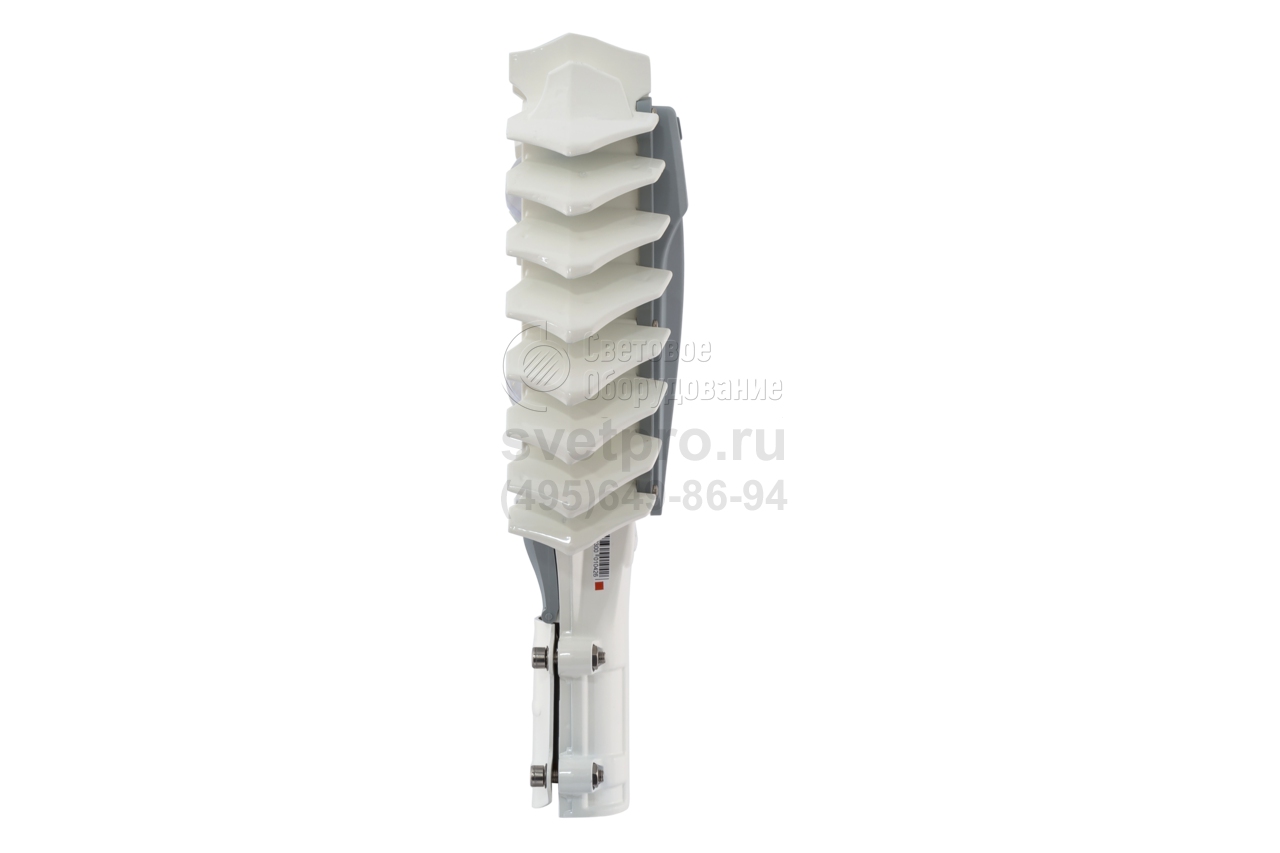

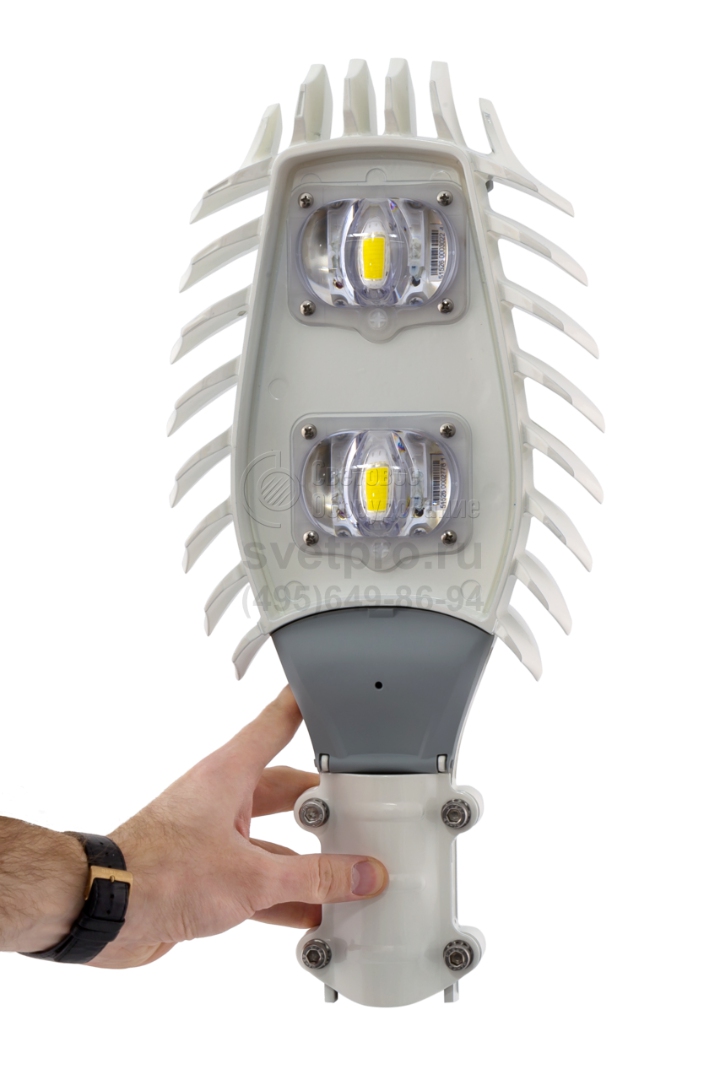

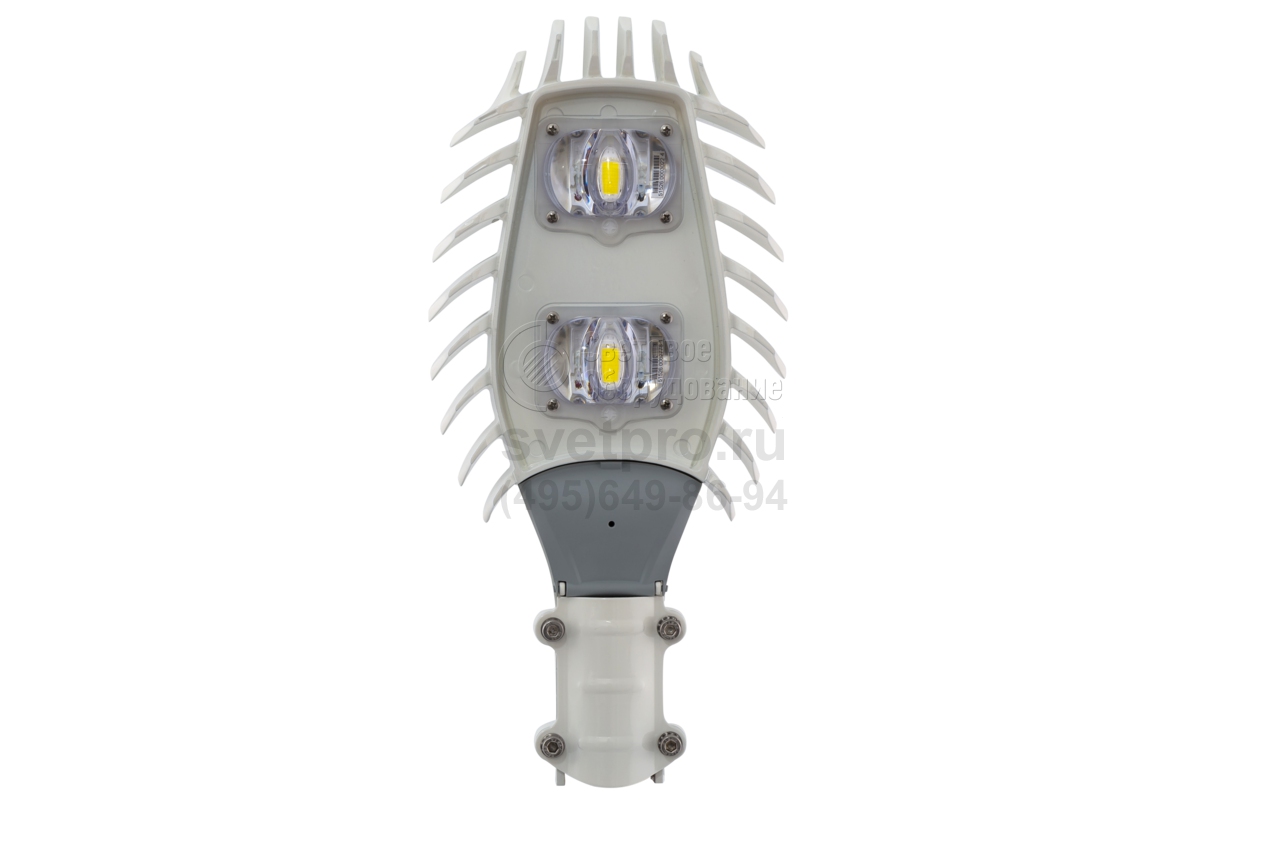

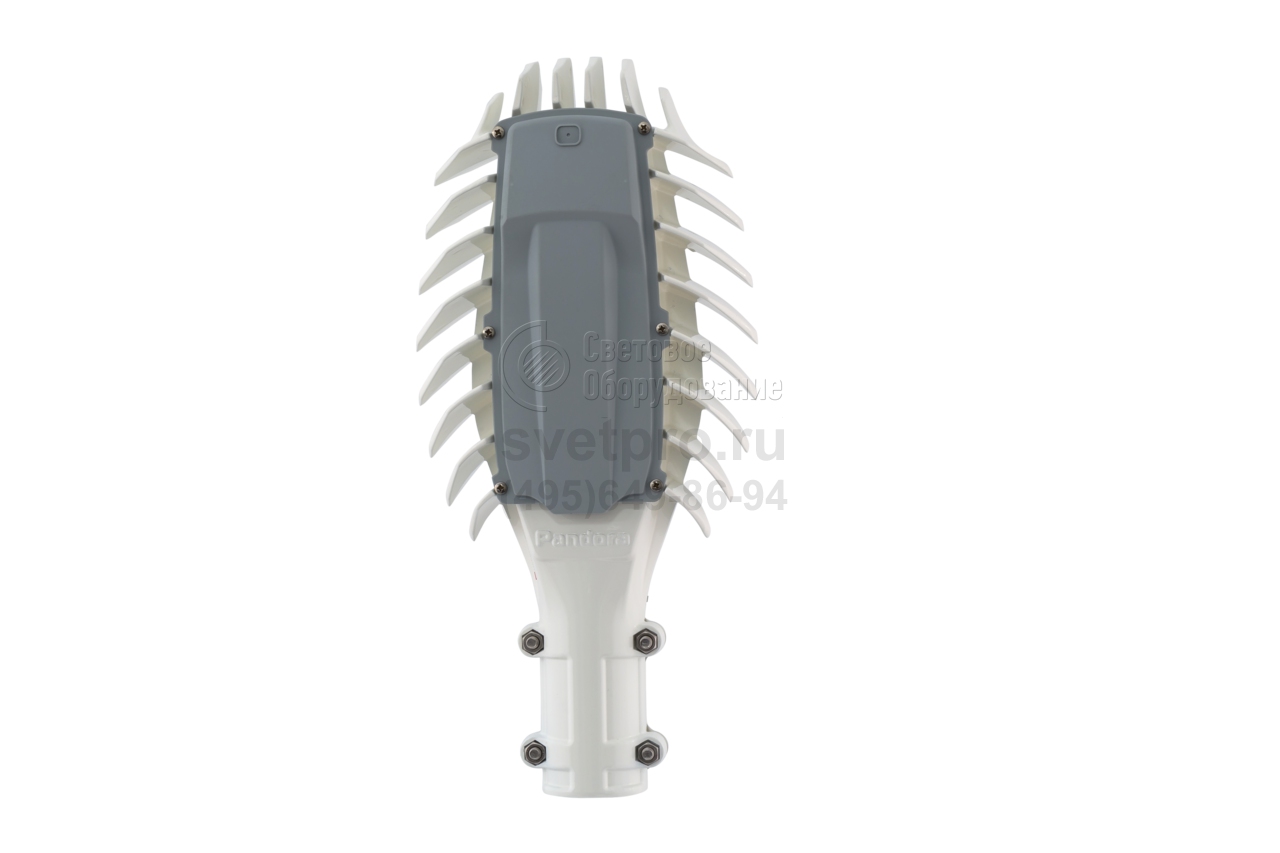

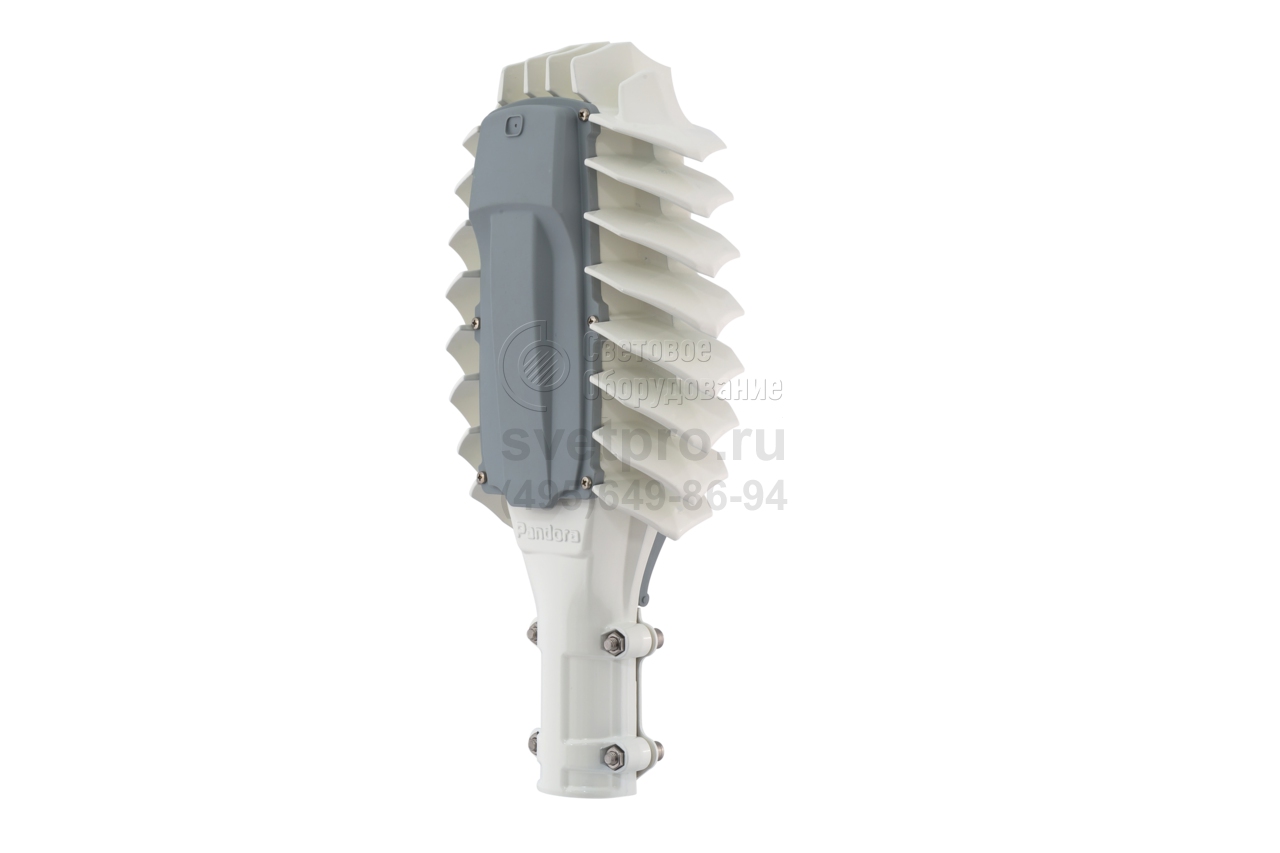

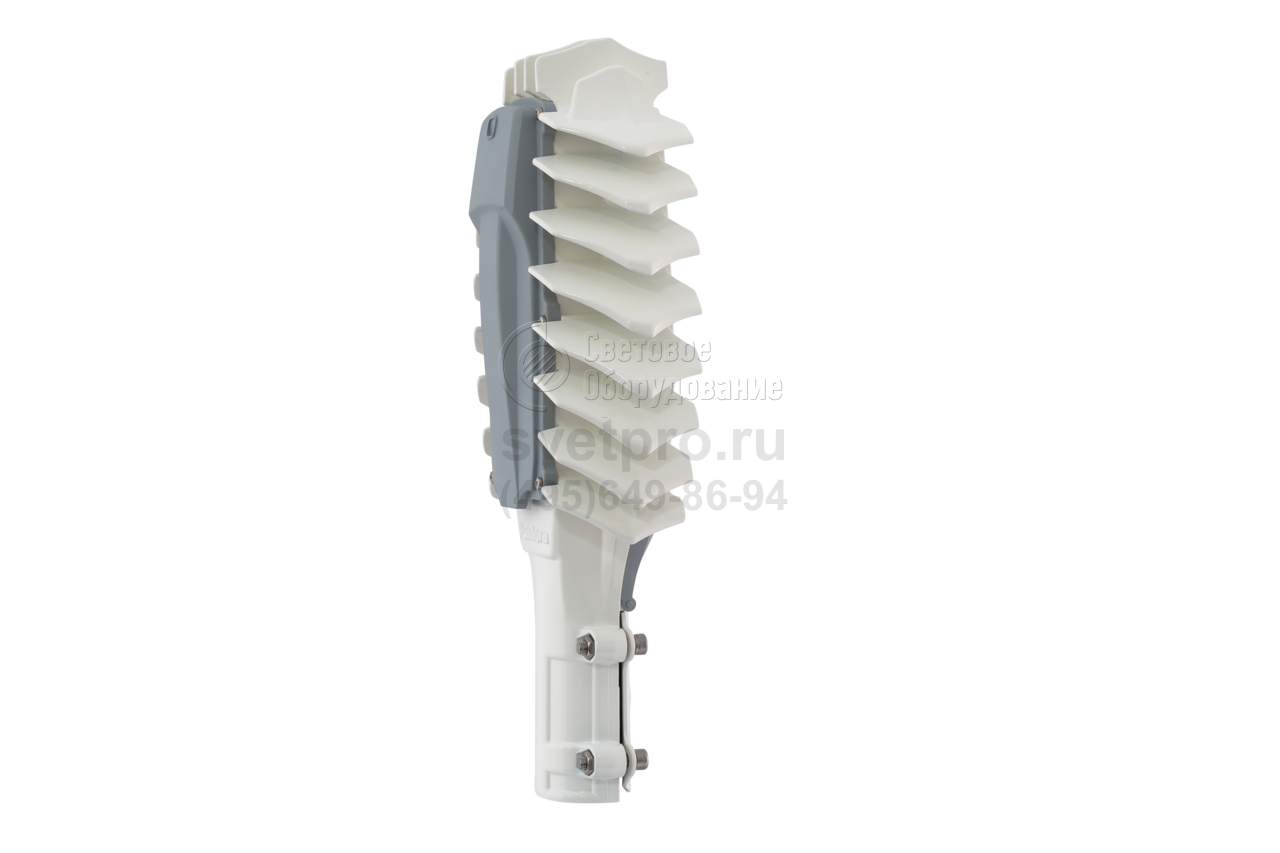

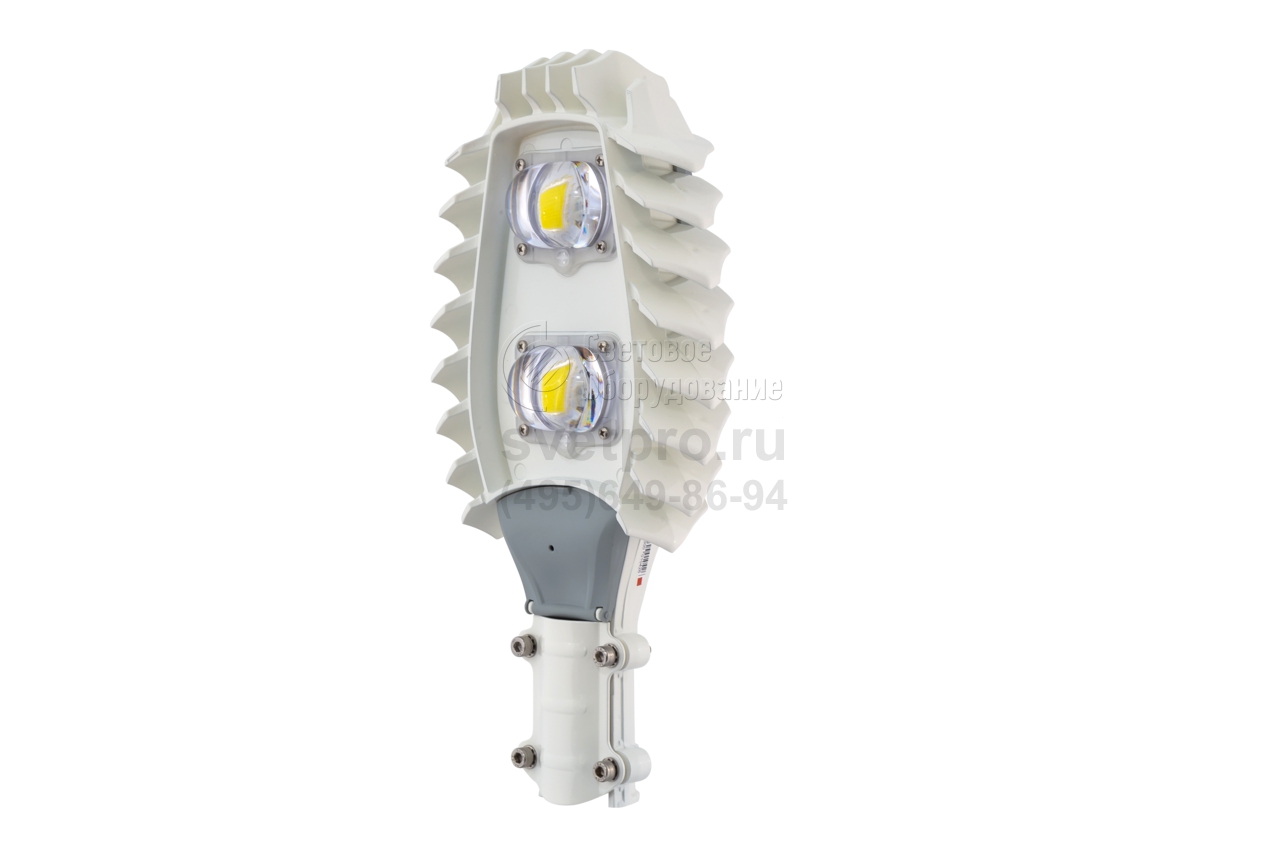

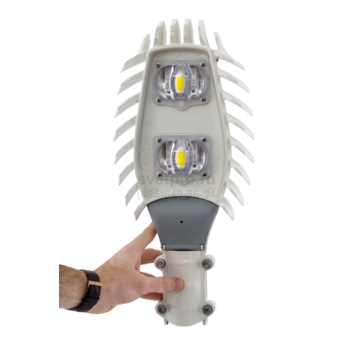

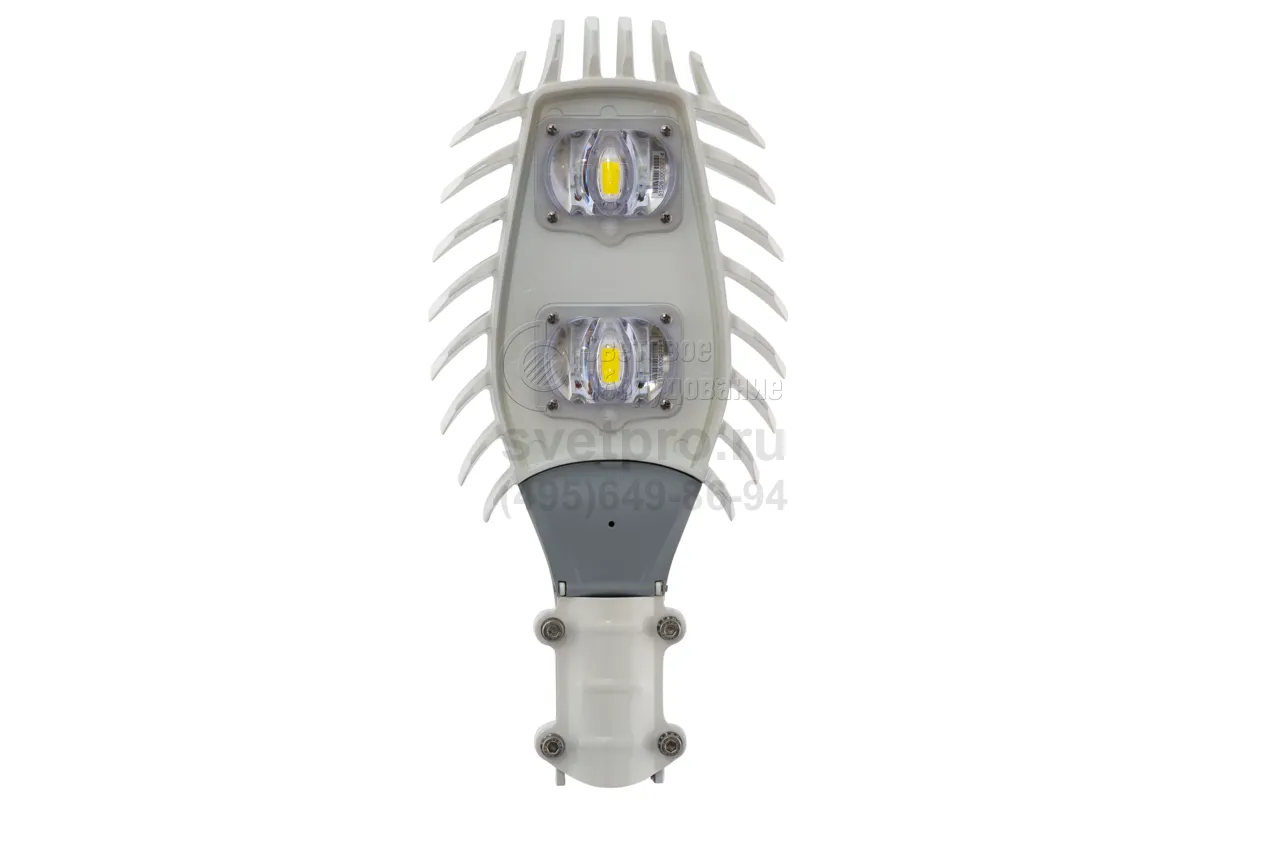

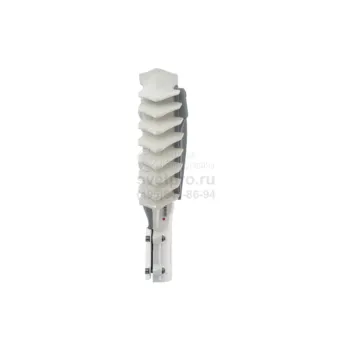

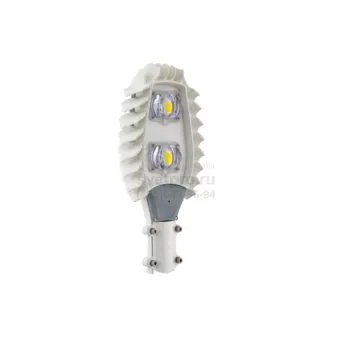

Pandora LED 520APG-120 Уличный светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 520APG-120 |
Мощность: | 20-120 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 75 Ra |
Цветовая температура: | 4300 К |
Световой поток: | 16200 лм |
Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Светильники Pandora LED 520APG-120 применяются при модернизации или оборудовании осветительных систем уличного освещения: транспортных магистралей и пешеходных участков, парковочных площадок, прилегающих территорий.
Высотное положение модели обеспечивает опора и Г-образный кронштейн. Выбор угла его наклона (15о–75о) значим с позиций минимизации слепящего действия и обеспечения самоочистки поверхности и вентиляции конструкции.

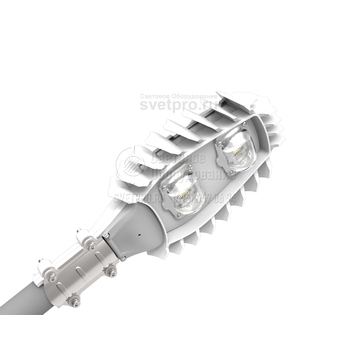

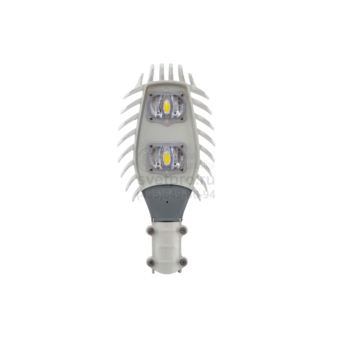

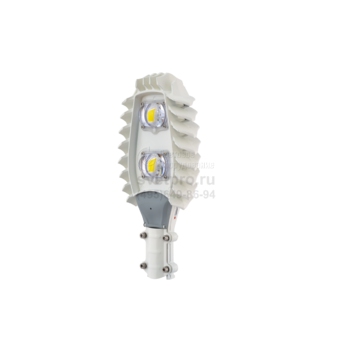

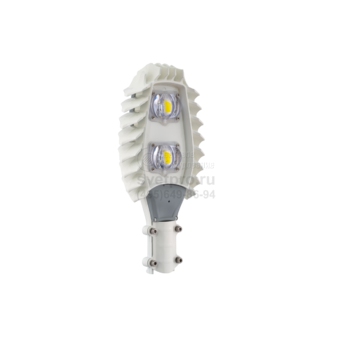

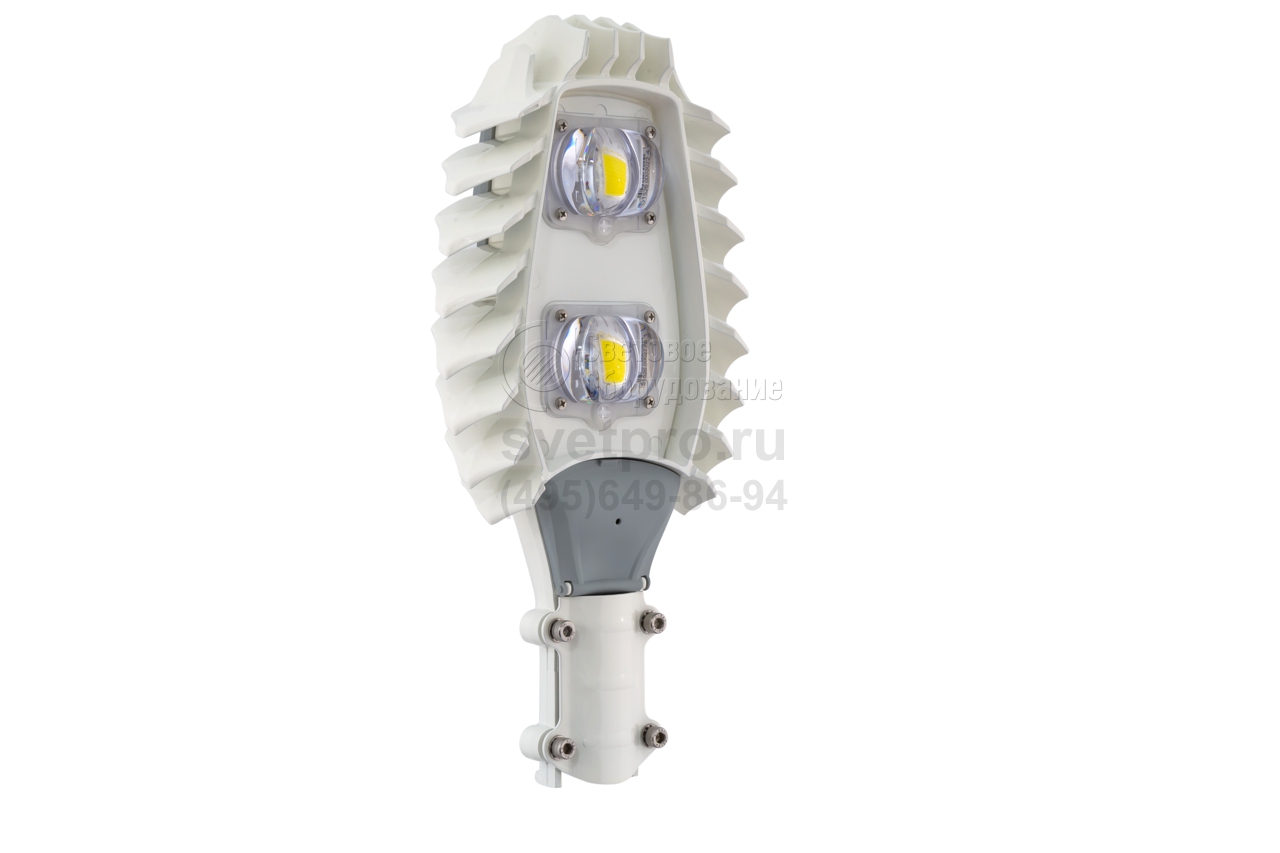

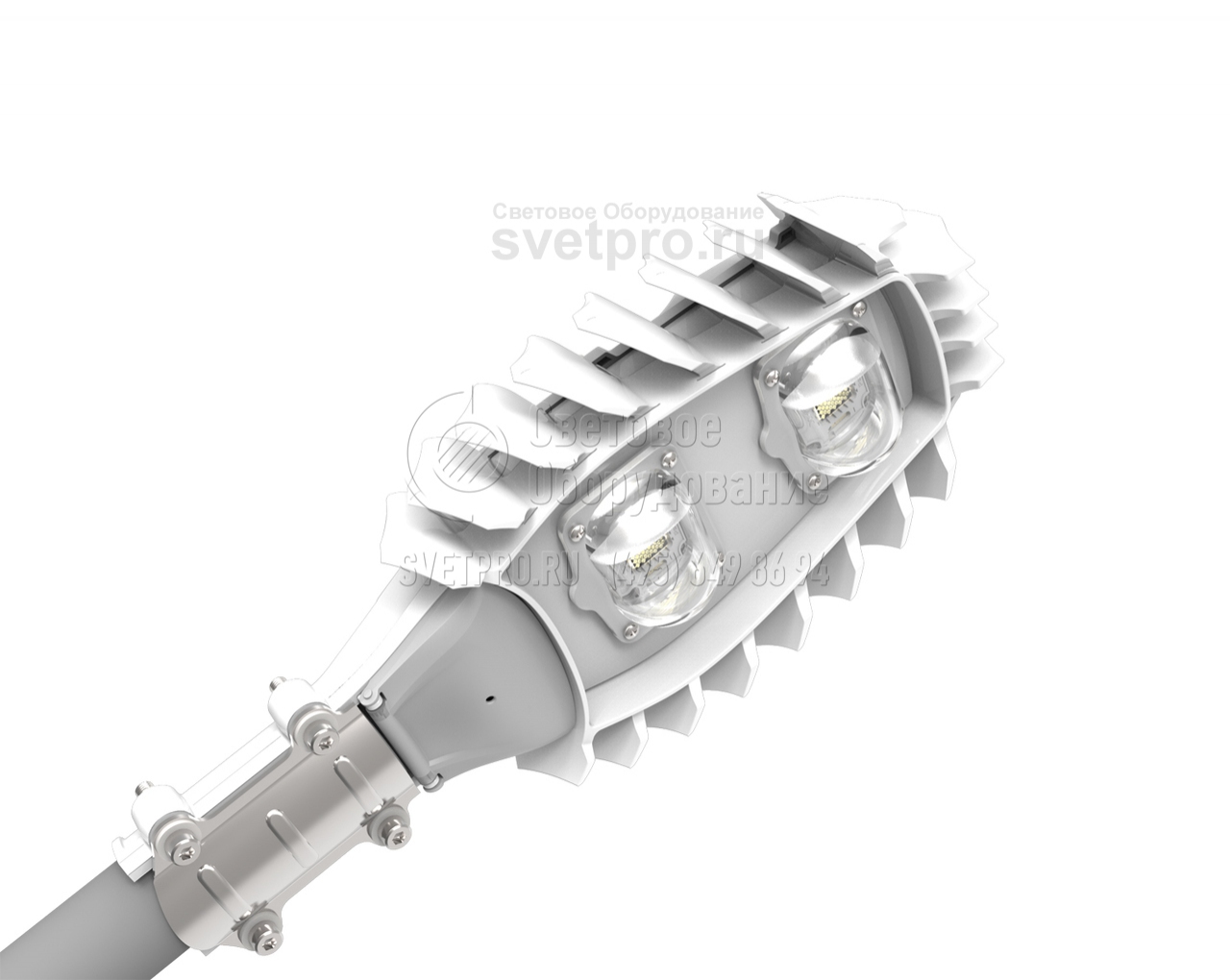

Два светодиодных модуля защищены поликарбонатными стеклами. Источник питания соблюдает нормальную работоспособность при перепадах в сети от 78 до 265 В. Обеспечена защита от одиночных высоковольтных импульсов и длительного перенапряжения. Активное использование регулируемой мощности (20–120 Вт) – не менее 98%. Максимальное значение светового потока – 16 200 лм, тип светораспределения – широкое. Цветовая температура – нейтральная (4300 К), индекс цветопередачи – Ra75.
Состояние источника света самодиагностируется, временная деградация компенсируется автоматически, что существенно увеличивает срок эффективной эксплуатации. О неисправности модуля свидетельствует мигающий свет. Алюминиевый корпус защищен полимерсодержащим покрытием. Герметичность модели Pandora LED 520APG-120 – IP65.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Конструкция
Конструкция светильника предусматривает высокую самоочищаемость атмосферными осадками поверхностей радиаторов и стекла оптической камеры. Для защиты органов зрения все переключения мощности светильника производятся плавно. Светильники модели Pandora LED 520APG-120/4300 имеют устройство аварийного оповещения о неисправности, в случае выхода из строя одного из модулей светильник начинает мигать световыми модулями.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 520APG-120/4300
Pandora LED – наименование светильника
520 – номер модели светильника в заводской программе выпуска
A – наличие автоматики управления
P –поддержка протокола PLC
120 - максимальная потребляемая мощность
4300 – цветовая температура матриц (К)
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 16200 |
Потребляемая мощность, W | 20-120 |
Напряжение питания, V | 78-265 |
Тип питающей сети | однофазная, переменого тока |
Допустимый диапазон частоты питающей сети, Гц | 47 - 63 |
Мощность светового модуля, Вт не менее | 56 |
Коэффициент мощности, не менее | 0,98 |
Пусковой ток, А | 20 |
Длительность импульса, сек. | 0,025 |
Световая эффективность светильника, лм/Вт, не менее | 135 |
Оптический КПД светильника, не менее, % | 90 |
Индекс цветопередачи, Ra | 75 |
Наличие дистанционного управления | PLC |
Суточное регулирование | да |
КСС | "Ш" (широкая) |
Степень защиты (IP) | 65 |
Вид климатического исполнения | УХЛ-1 |
Крепление | установка на трубу, диаметр до 50 мм |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 4,2 |
Габаритные размеры ВхШхГ(мм) | 464х219х116 |
Рекомендуемая высота расположения (м) | 8-11 |
Рекомендуемая высота расположения | 6-12 метров |
Материал корпуса | литой алюминий |
Тип защитного стекла оптики | поликарбонат |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 2 |
Количество блоков питания, шт | 1 |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Цветовая температура, К | 4300 |
Цвет | белый, возможно изг. в сером цвете |
Заменяемый аналог | ДРЛ-250 (400), ДНаТ-150 (250) |
Гарантийные обязательства | 5 лет |

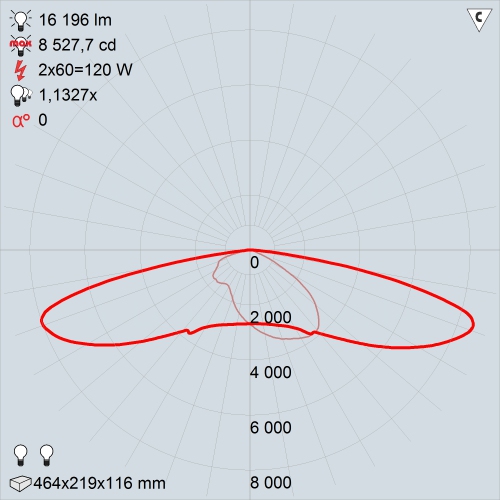

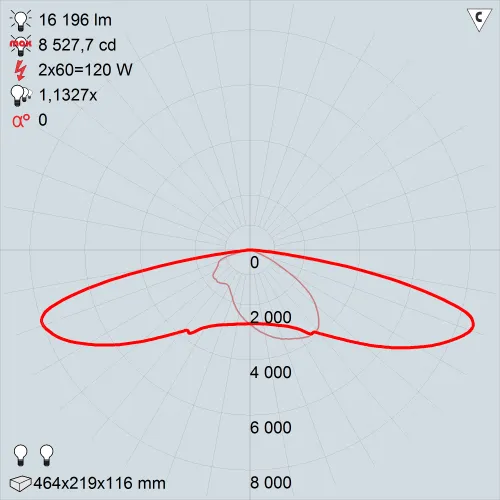

КСС

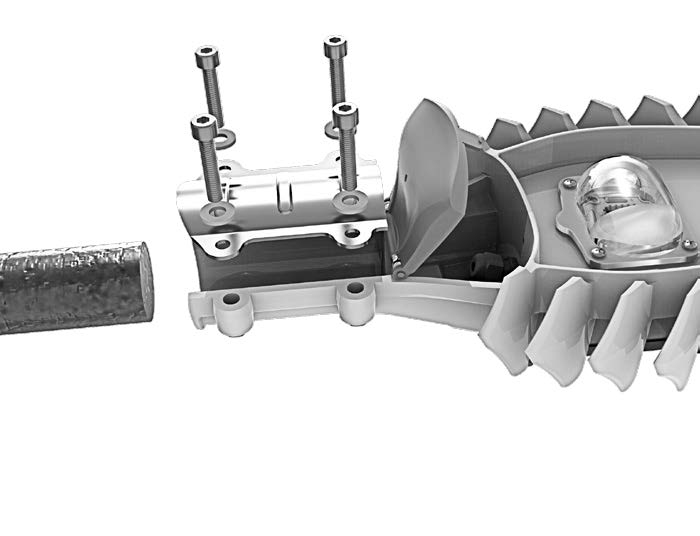

Руководство по монтажу
Светильники устанавливаются на кронштейны, консоли круглого сечения с диаметром не более 50 мм.

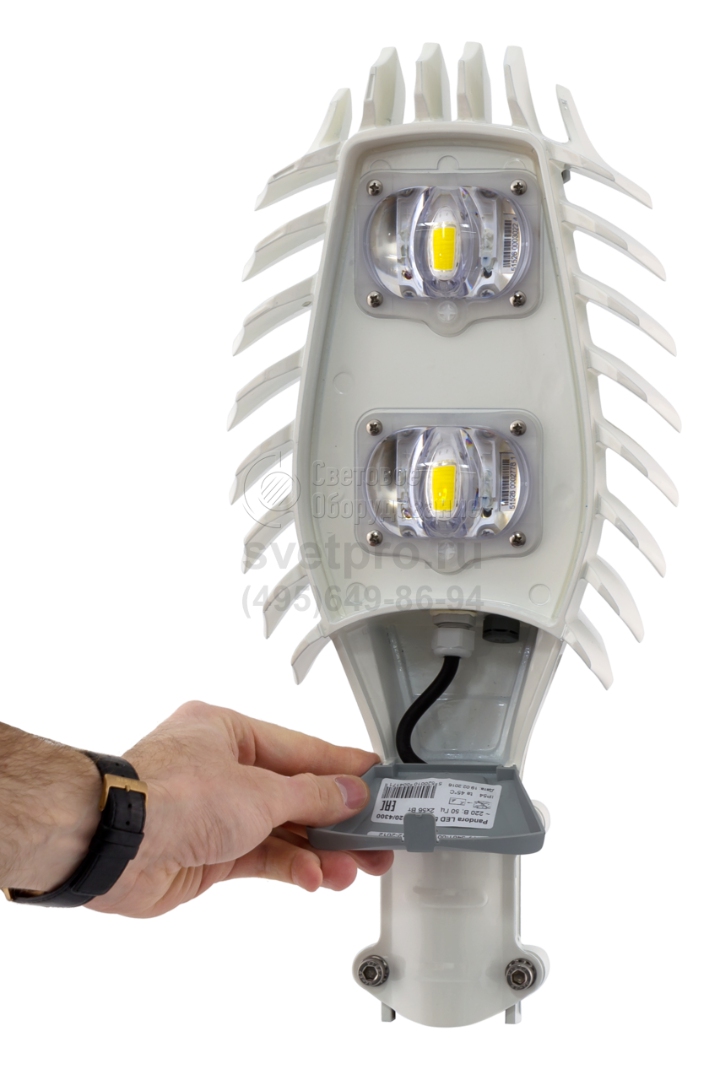

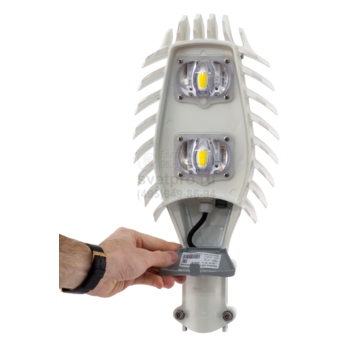

- Откройте крышку 3 в направлении, указанном стрелкой.
- Оденьте светильник на трубу кронштейна.
- Закрепите светильник на трубе болтами 1.
- Подсоедините питающие и заземляющий провода к клеммным колодкам 4.
- Закройте крышку 3.
Инструмент:
1. отвертка РН 4-6
2. 6-ти гранный ключ 6 мм
Для улучшения вентиляции радиаторов и функционирования системы самоочистки угол установки светильника должен быть от 15° до 75°.
Запрещено устанавливать светильник горизонтально и с отрицательными углами.
Обслуживание светильников
Светильник Pandora LED 520APG-120/4300 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник.
Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.
Соответствует техническим условиям ТУ 3461-001-55684712-2012 и признан годным к эксплуатации.
