Pandora LED 820E-420 Прожектор светодиодный
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 78-265 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | Pandora LED 820E-420 |
Мощность: | 420 Вт |
Гарантийный срок: | 5 лет |
Индекс цветопередачи: | 85 Ra |
Цветовая температура: | 5400-5600 К |
Световой поток: | 37800 лм |

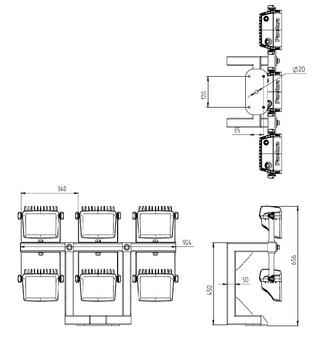

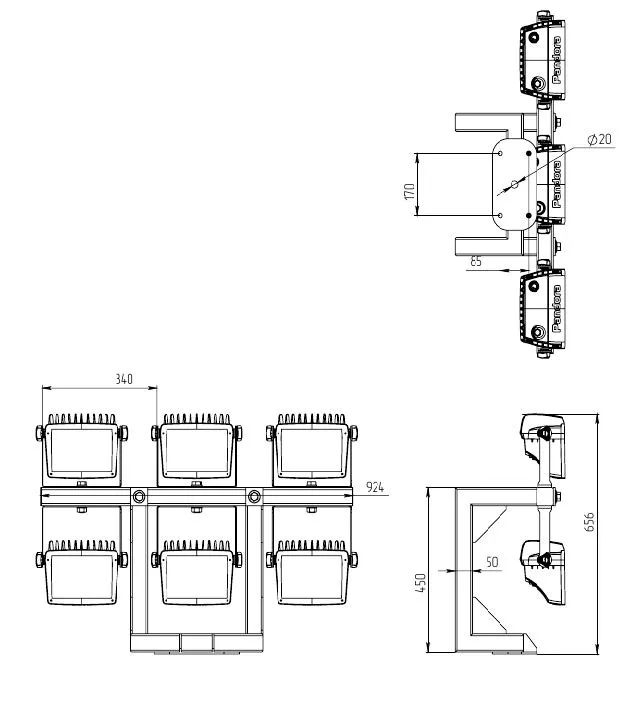

Габаритные размеры: | см. таблицу |
Производитель «Pandora LED», Россия
ОПИСАНИЕ
Модель Pandora LED 820E-420 применяют для освещения спортивных сооружений, расположенных наружно и оборудованных в закрытых строениях, залов и открытых арен для проведения эстрадных представлений.

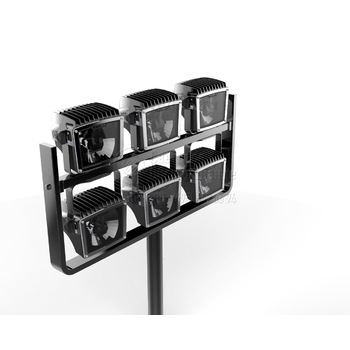

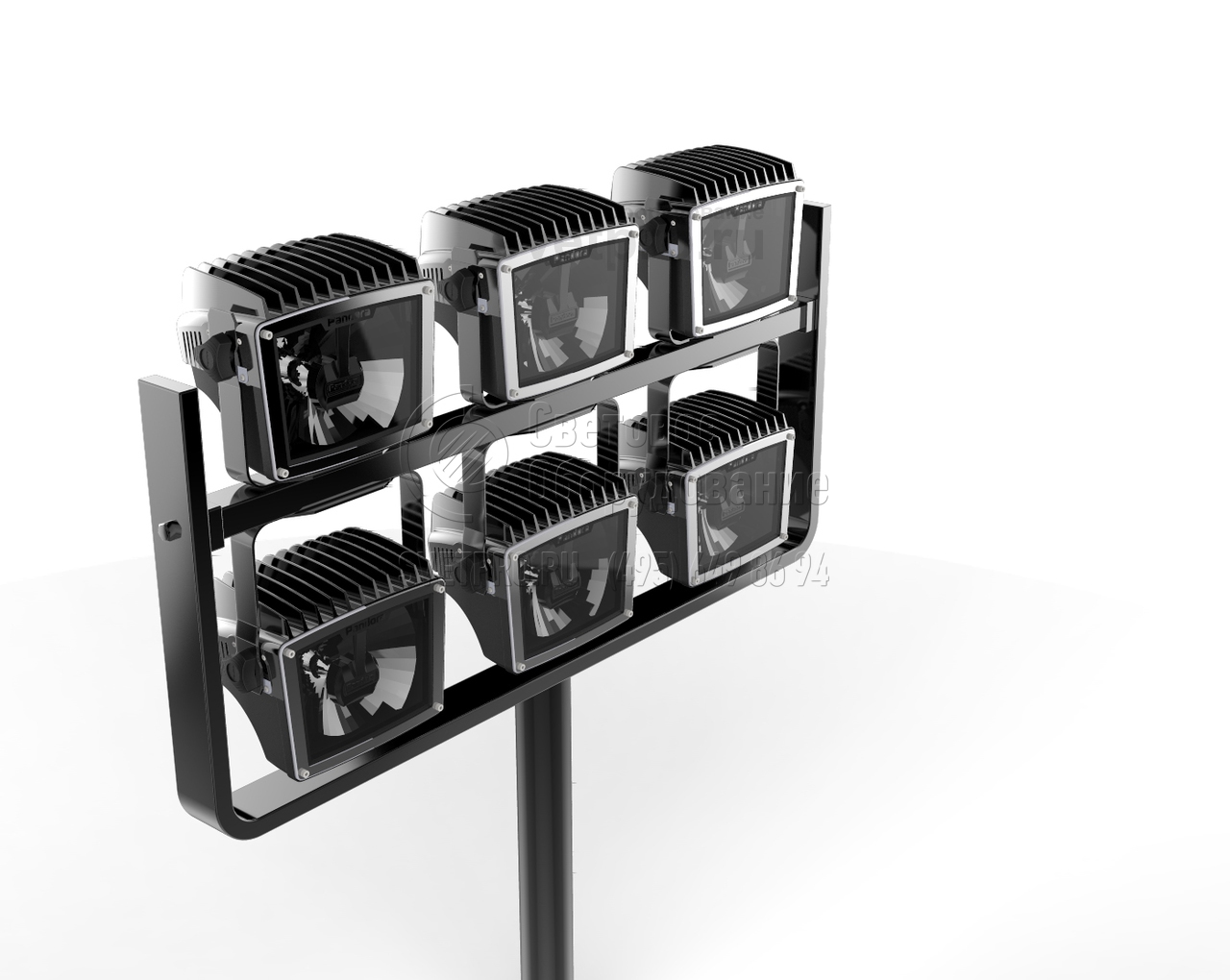

Металлическая конструкция, объединяющая светильники в единое изделие, позволяет фиксировать их посредством лиры, соблюдая степень свободы для регулировки наклона.
В состав прожектора входит шесть оптических систем, каждая из которых объединена с индивидуальным блоком питания. Суммарный световой поток составляет 37 800 лм. Он обеспечивает корректную цветопередачу Ra85. Модели, предназначенные для освещения объектов с телетрансляцией, обеспечивают индекс цветопередачи – Ra93. Цветовая температура – 5400 К – 5600 К способствует эмоциональности выполняемых действий. Управление освещением индивидуальное (встроенный программируемый логический контроллер) или групповое.
Угол раскрытия светового потока – 20о соответствует КСС концентрированного типа. КПД прожектора Pandora LED 820E-420 по использованию излучаемого света ≥78%. Естественная деградация компенсируется автоматически (≥15%). Применены меры защиты от агрессивной среды, влияния на работу оптики влаги, пыли, перенапряжения и высоковольтных импульсов.
Преимущества
- высокая базовая светоотдача (светоэффективность)
- корректная цветопередача, бесшумность во время работы
- отсутствие стробоскопического эффекта,
- устойчивость к вибрации
- стабильность светового потока в течение многих лет эксплуатации и во всем диапазоне питающих напряжений
- устойчивость к внешним механическим воздействиям, вибрациям и вандализму
- имеет широкий диапазон рабочих температур и многоступенчатую защиту от перегрева светодиодных модулей.
Для защиты органов зрения все переключения мощности светильника производятся плавно.
Конструкция
Конструкция светильника позволяет индивидуально вращать секции относительно закрепленной скобы после установки. После определения угла поворота необходимо надежно затянуть фиксирующие крепления.
Пример записи обозначения светильников при их заказе или в документации изделия:
Pandora LED 820E-420/5500
Pandora LED – наименование светильника
820 – номер модели светильника в заводской программе выпуска
E – тип оптической камеры
420– максимальная потребляемая мощность
5500 - цветовая температура
Комплектность поставки
Светильник - 1шт.
Паспорт, руководство - 1шт.
Упаковка - 1шт.
Технические характеристики
Световой поток, Lm | 37800 |
Потребляемая мощность, W |
420 |
Напряжение питания, V | 78-265 |
Минимальная энергоэффективность , Lm/W | 90 |
Индекс цветопередачи, Ra | 85 |
Тип питающей сети | однофазная, перем. тока |
Допустимый диапазон частоты питающей сети, Гц | 47-63 |
Коэфф. мощности, не менее | 0,98 |
Номинальный пусковой ток, А | 75* |
Длительность импульса, сек. | 0,05 |
Оптический КПД светильника, не менее, % | 78 |
Угол раскрытия светового потока, град. | 20 |
Автоматическая компенсация деградации светового потока, не менее | 15% |
Работа от постоянного тока в диапазоне V | не хуже 150-350 |
Наличие дистанционного управления BlueTooth 4.0 (70м;GPS/Глонасс) | - |
КСС | К (концентрированная) |
Степень защиты (IP) | 65 |
Вид климатического исполнения | УХЛ 1 |
Крепление | боковые кронштейны |
Наличие датчика освещенности | - |
Диапазон рабочих температур, °С | от - 45 до + 45 |
Масса(кг) | 23,8 |
Габаритные размеры ВхШхГ(мм) | 890х520х146 |
Рекомендуемая высота расположения (м) | |
Тип защитного стекла оптики | поликарбонат |
Ресурс работы (ч) | 50 000 |
Количество светодиодных матриц, шт | 6 |
Защита от перегрева | + |
Защита от кратковременных импульсов напряжения | до 2000V |
Защита по длительному перенапряжению | до 400V |
Защиты по выходу | от короткого замыкания |
Цветовая температура, К | 5400-5600 |
Цвет | cерый |
Гарантийные обязательства | 5 лет |

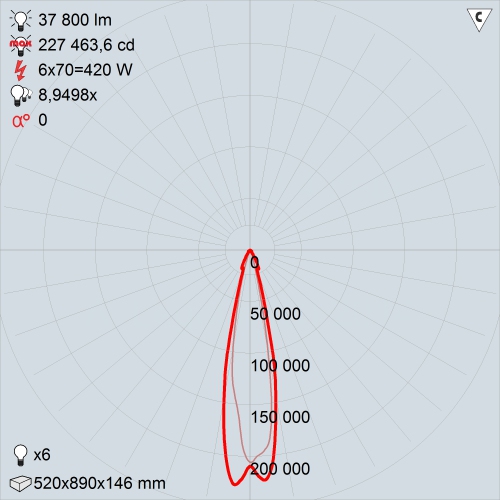

КСС
Обслуживание светильников
Светильник Pandora LED 820E-420/5500 в дополнительном обслуживании в течение срока эксплуатации не нуждается. В случае выхода из строя светильник подлежит демонтажу и отправке поставщику для ремонта.
Указание мер безопасности
Запрещается монтировать / демонтировать светильник при подключенном напряжении.
Запрещается эксплуатирование светильника без защитного заземления. Регулярно проверяйте электрические соединения и целостность электропроводки. Присоединение светильника к поврежденной электропроводке запрещено.
Перед установкой убедитесь в соответствии напряжения питающей сети: ~ 220В.
Запрещается разбирать и ремонтировать светильник. Монтаж светильника должен производиться лицами, имеющими допуск на данный тип работ.
Руководство по монтажу
Штатной является установка светильника креплением вниз. Допускается установка скобы в любом другом положении с учетом надежности и безопасности крепления к несущей конструкции, при этом требуется учитывать возможности помехи распространению света.
Соответствует техническим условиям ТУ3461-001-55684712-2012 и признан годным к эксплуатации.
