Мюнхен Осветительные комплексы
Область применения: |
|
Назначение: |
|
Высота: | 4-9 м |
Вес: | 51-128 кг |
Артикул производителя: | Мюнхен |
Производитель «Пересвет», Россия
как выбрать опору?

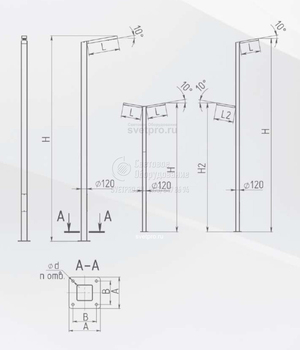

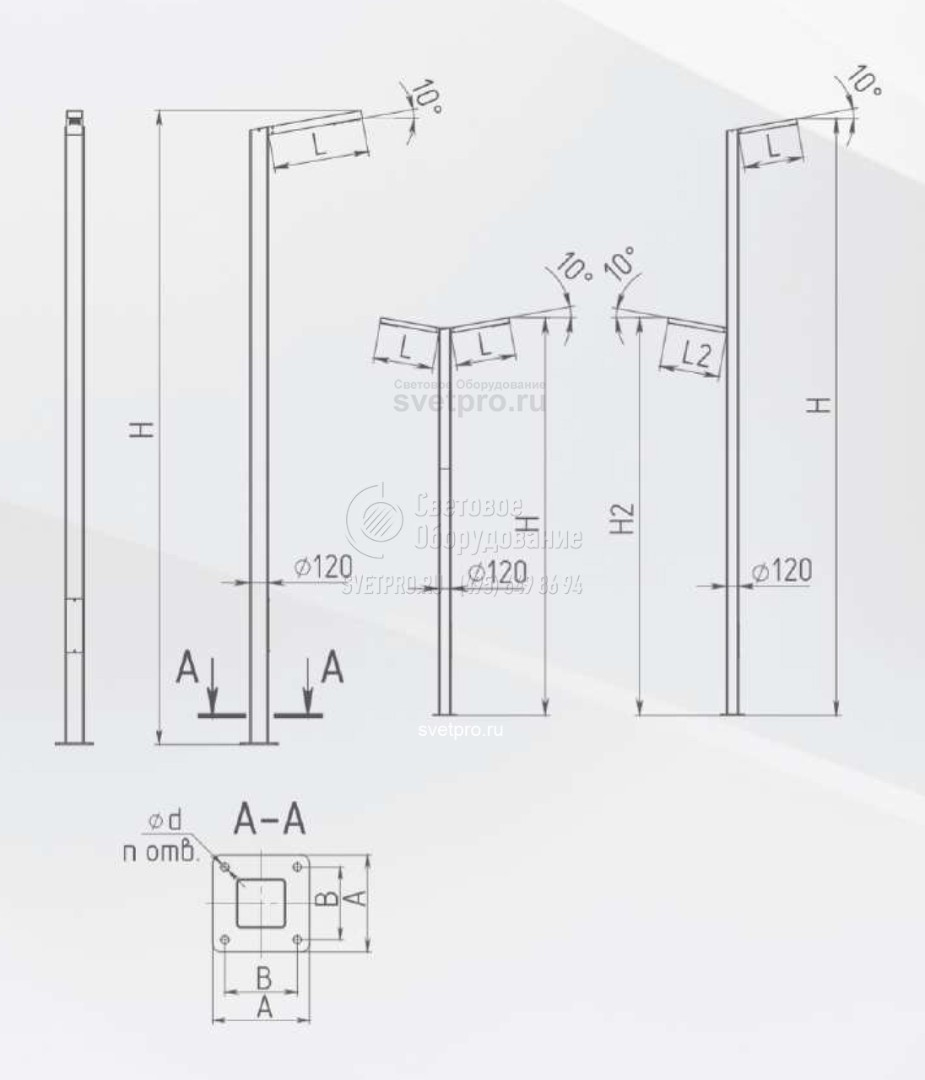

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н/H2, м | L/L2, м | D, мм | А/B, мм | d, мм | n, шт | Кол-во ОП | Мощность ОП, Вт | Световой поток, лм | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M, т*м | N, т | Q, т | ||||||||||||
Мюнхен-1-4,0 | 4 | 0,6 | 120 | 200/150 | 20 | 4 | 1 | 28 | 3500 | 51 | ЗДФ-0,133-1,0 (К200-150-4х20) |
0,32 | 0,09 | 0,13 |
Мюнхен-2-4,0 | 4 | 0,6 | 120 | 200/150 | 20 | 4 | 2 | 28 | 7000 | 54 | ЗДФ-0,133-1,0 (К200-150-4х20) |
0,32 | 0,09 | 0,13 |
Мюнхен-1-5,0 | 5 | 0,6 | 120 | 200/150 | 20 | 4 | 1 | 28 | 3500 | 64 | ЗДФ-0,133-1,0 (К200-150-4х20) |
0,38 | 0,1 | 0,12 |
Мюнхен-2-5,0 | 5 | 0,6 | 120 | 200/150 | 20 | 4 | 2 | 28 | 7000 | 67 | ЗДФ-0,133-1,0 (К200-150-4х20) |
0,38 | 0,1 | 0,12 |
Мюнхен-1-6,0 | 6 | 0,6 | 120 | 200/150 | 25 | 4 | 1 | 56 | 7000 | 78 | ЗДФ-0,133-1,5 (К200-150-4х25) |
0,89 | 0,13 | 0,25 |
Мюнхен-2-6,0 | 6 | 0,6 | 120 | 200/150 | 25 | 4 | 2 | 56 | 14000 | 81 | ЗДФ-0,133-1,5 (К200-150-4х25) |
0,89 | 0,13 | 0,25 |
Мюнхен-2-6,0-4,0 | 6/4 | 0,6/0,6 | 120 | 200/150 | 25 | 4 | 1+1 | 56+28 | 10500 | 81 | ЗДФ-0,133-1,5 (К200-150-4х25) |
0,89 | 0,13 | 0,25 |
Мюнхен-1-9,0 | 9 | 1,2 | 120 | 240/180 | 25 | 4 | 1 | 112 | 14000 | 122 | ЗДФ-0,159-2,0 (К200-180-4х25) |
1,15 | 0,16 | 0,26 |
Мюнхен-2-9,0 | 9 | 1,2 | 120 | 240/180 | 25 | 4 | 2 | 112 | 28000 | 128 | ЗДФ-0,159-2,0 (К200-180-4х25) |
1,15 | 0,16 | 0,26 |
Мюнхен-2-9,0-6,0 | 9/6 | 1,2/0,6 | 120 | 240/180 | 25 | 4 | 1+1 | 112+56 | 21000 | 125 | ЗДФ-0,159-2,0 (К200-180-4х25) |
1,15 | 0,16 | 0,26 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила
ОПИСАНИЕ
Описание
Освещение пешеходных зон должно выполнять не только функциональную задачу освещения, но и должно эстетично смотреться в любое время суток. Эту задачу возможно решить с помощью осветительных комплексов.
Опоры этого вида представляют самостоятельные изделия индивидуальной разработки. Осветительные комплексы выполнены совместно с осветительными приборами как комплексное решение.
Покрытие опор выбирается в зависимости от условий эксплуатации и эстетических соображений. Опоры защищаются от коррозии методом горячего цинкования ГОСТ 9.307-89. Этот вид покрытия не является декоративным и имеет только функциональное назначение. При необходимости придания опорам определенного цвета или получения равномерного однотонного покрытия дополнительно после горячего цинкования (или как самостоятельное) на опоры наносится полимерно-порошковое покрытие.
