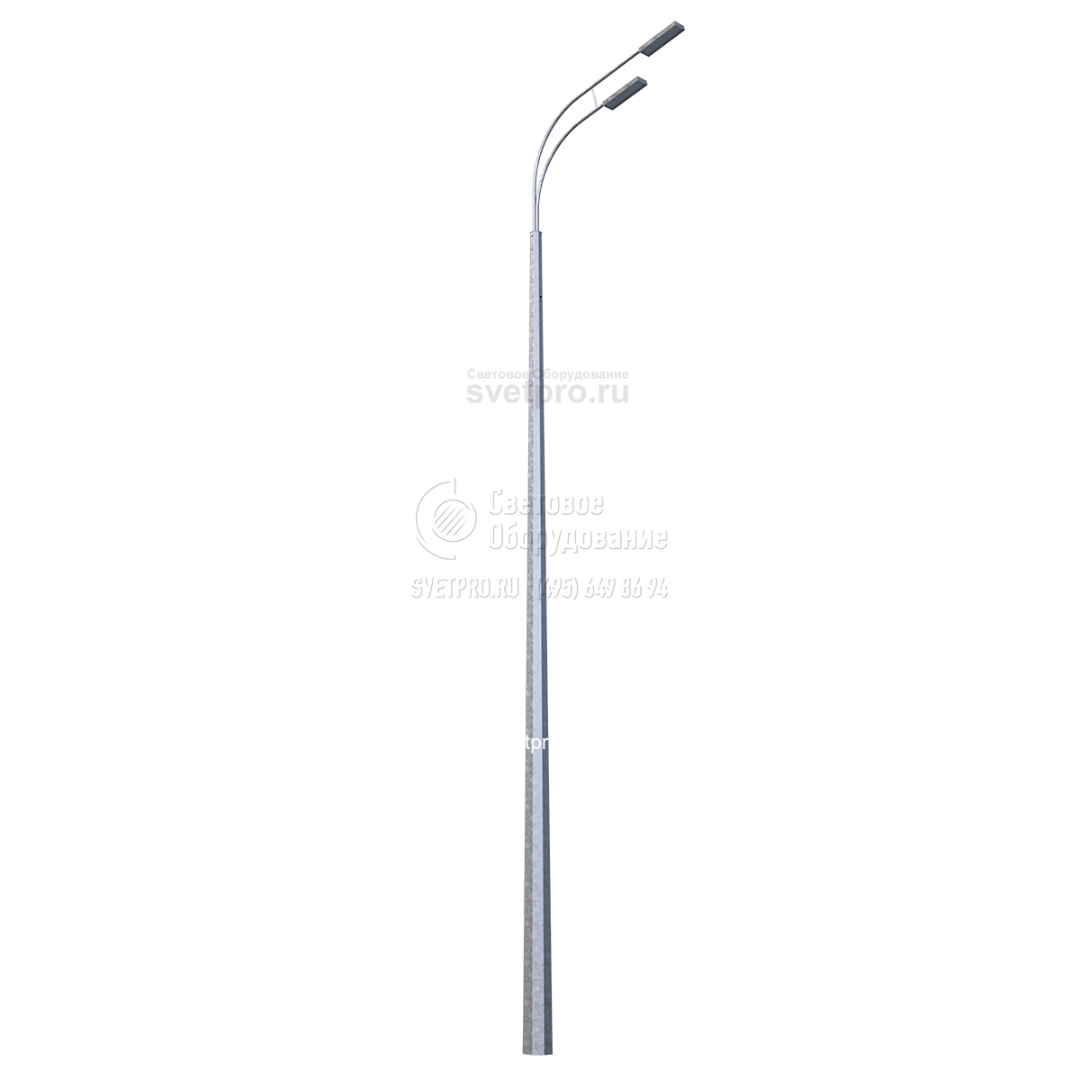

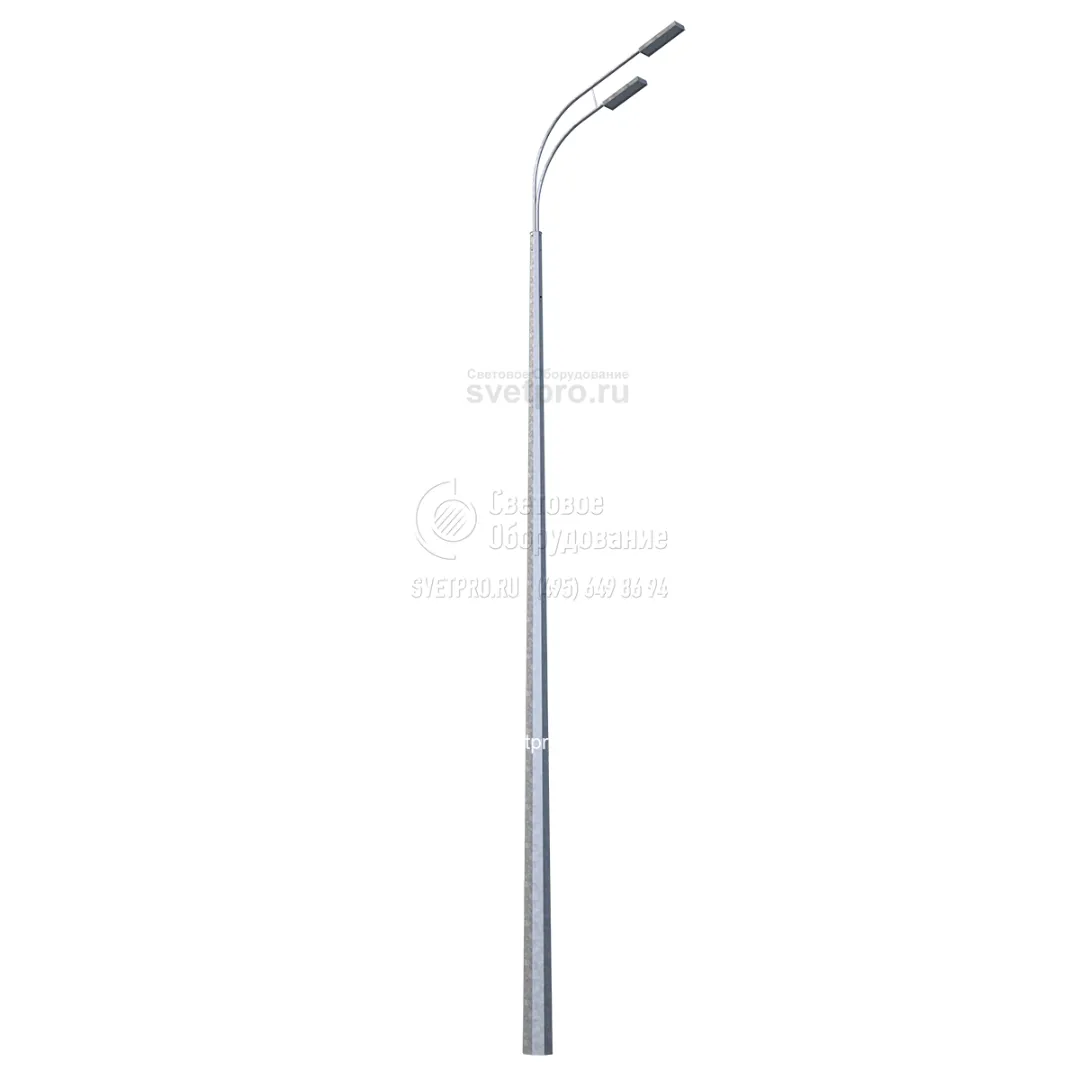

ОГСп-0,4-8,0-10,5 Опоры граненые силовые прямостоечные
Область применения: |
|
Назначение: |
|
Высота: | 8 м |
Вес: | 185 кг |
Верхний диаметр: | 90 мм |
Нижний диаметр: | 244 мм |
Нагрузка на опору: | 400 кг |
Артикул производителя: | ОГСп-0,4-8,0-10,5 |
Производитель «Пересвет», Россия
как выбрать опору?

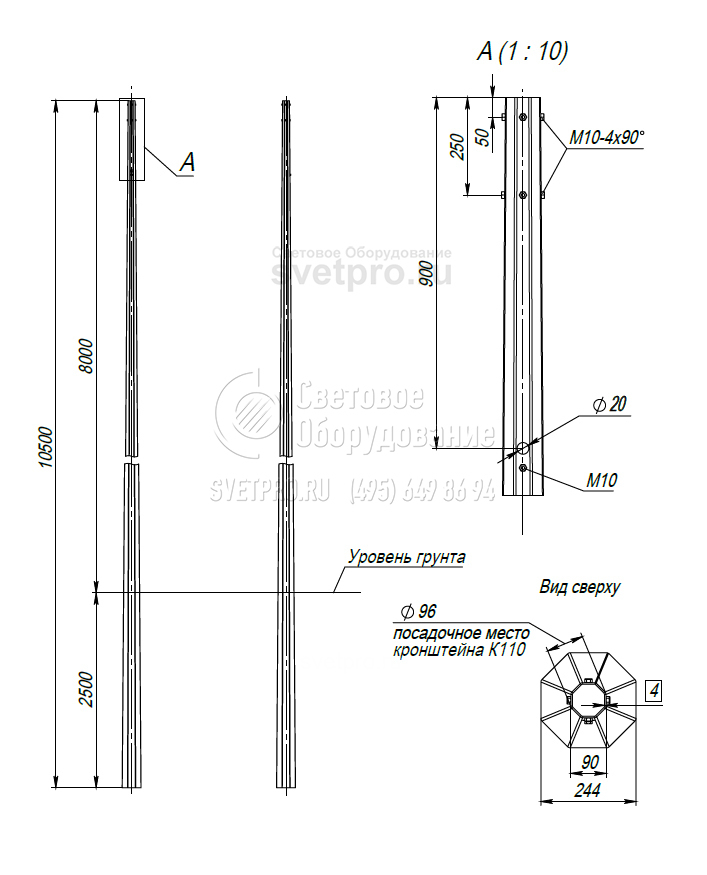

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Р, кг | Н, м | Н1, м | D1, мм | D2, мм | h, м | Посадочное место кронштейна | Масса, кг |
---|---|---|---|---|---|---|---|---|
ОГСп-0,4-8,0-10,5-01-ц | 400 | 8 | 7 | 244 | 90 | 2,5 | К100 | 185 |
ОГСп-0,4-8,0-10,5-02-ц | 400 | 8 | 7 | 244 | 90 | 2,5 | К100 | 185 |
P - нагрузка
H - высота
h - подземная часть
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОГСп - опоры граненые силовые прямостоечные. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля. Ствол силовой граненой опоры выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами. Коническая форма ствола граненых опор является оптимальной для обеспечения необходимой прочности при меньшей массе.

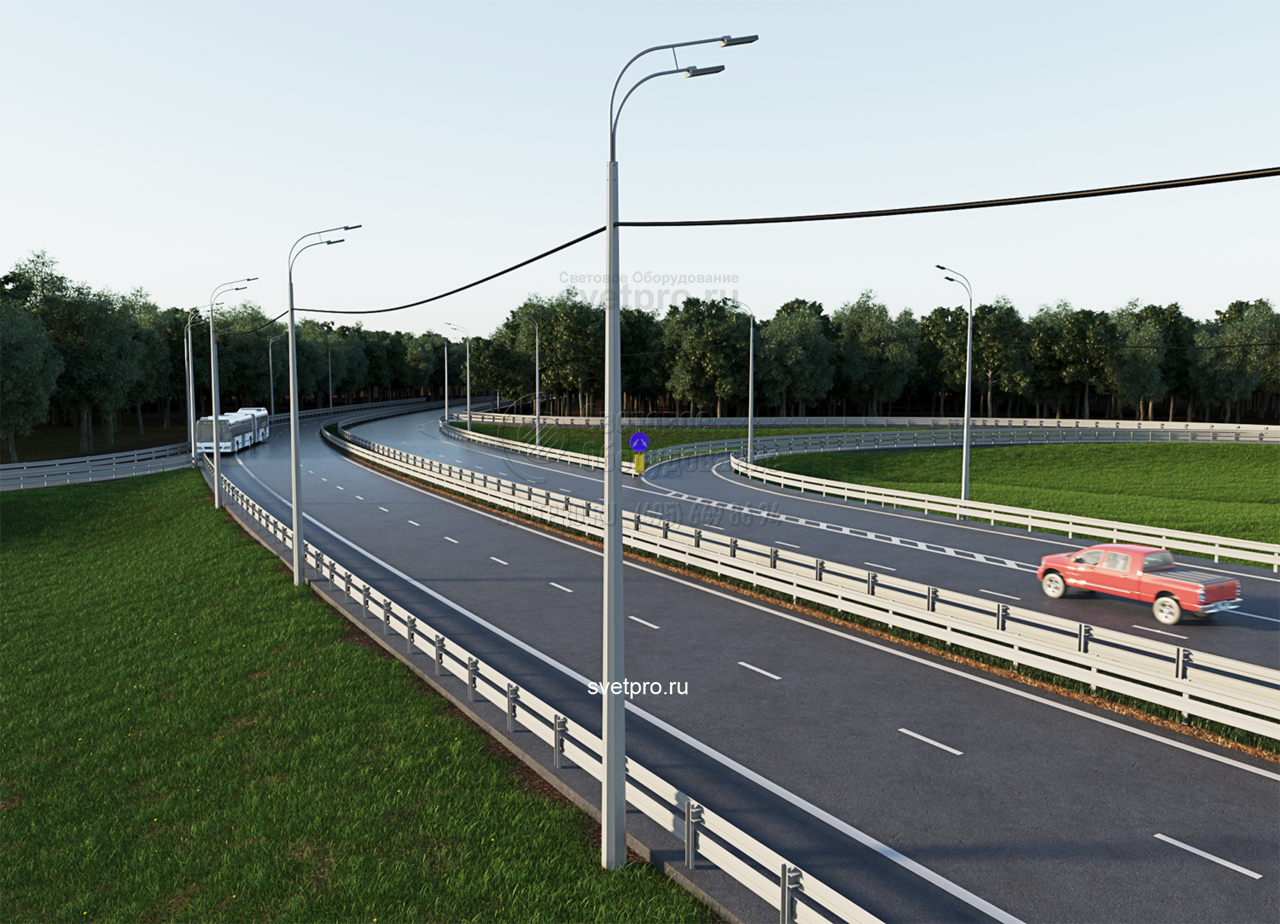

Фотогалерея
