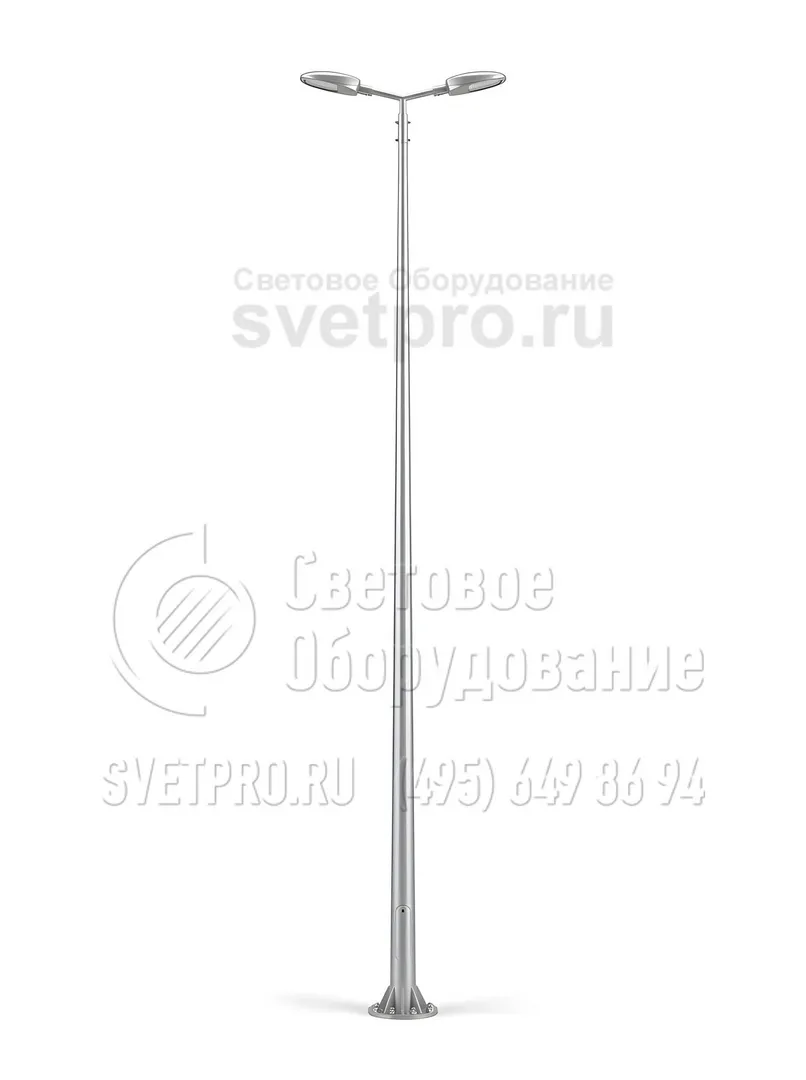

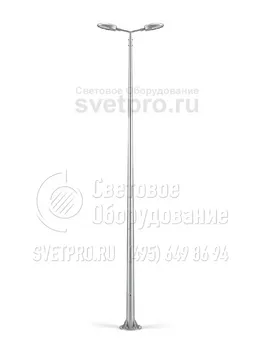

ОКККВ-7,5 А Опоры круглоконические квартальные для воздушной подводки питания
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | ОКККВ-7,5 А |
Материал: | Листовая сталь |
Размер фланца: | 370 мм |
Нижний диаметр: | 140 мм |
Верхний диаметр: | 60 мм |
Вес: | 80,9 кг |
Высота: | 7,5 м |
как выбрать опору?

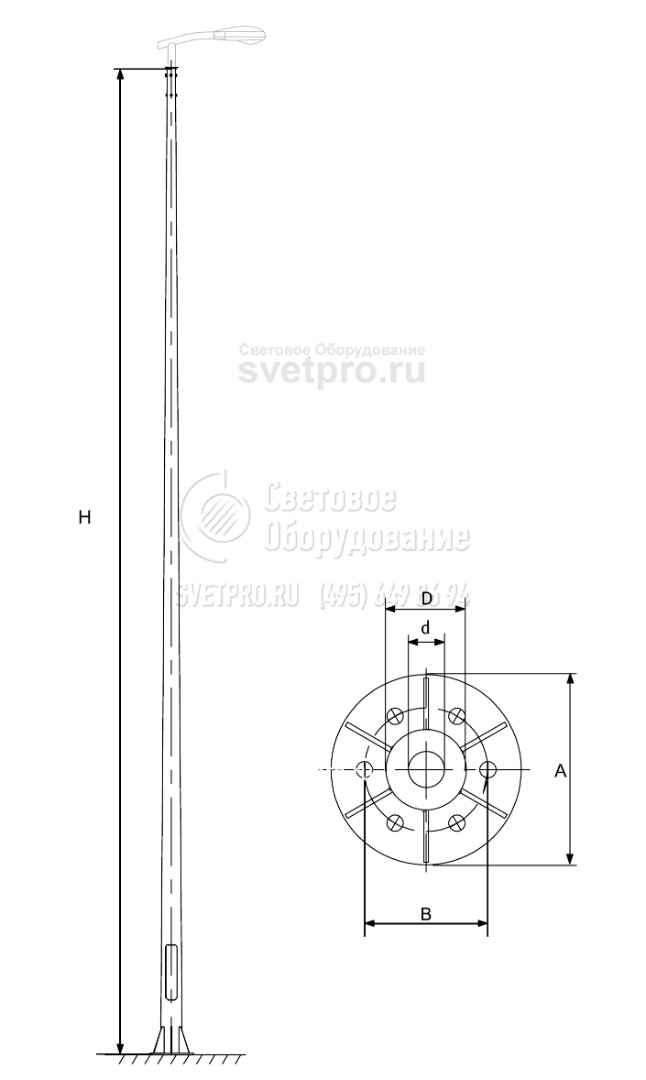

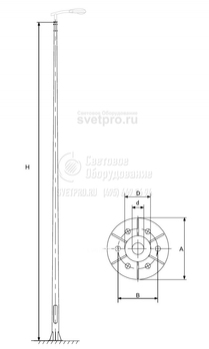

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Рекомендуемый тип ЗДФ | Вес |
---|---|---|---|---|---|---|
ОКККВ | H, м | d, мм | D, мм | A, мм | кг | |
ОКККВ-7,5 А | 7,5 | 60 | 140 | 370 | ФМ-0,159 | 80,9 |
ОПИСАНИЕ
ОКККВ представляет собой квартальную опору с высотой корпуса от фланца до оголовка 7,5 метра. Она делается из тонкого листового проката, что дает возможность уменьшить вес конструкции и упростить ее монтаж. Эта модель ставится на месте использования с помощью закладного элемента фундамента. А питание к ней подводится по воздуху, необходимости рыть котлованы для укладки силового кабеля нет.
Опора ОКККС имеет ствол в виде длинного конуса с круглым сечением. Его делают из предварительно порезанных деталей путем проката на прокатном стане до придания нужного диаметра. Так как в процессе производства не используется гидравлический пресс, процедура изготовления упрощается и удешевляется. Покупатель имеет возможность приобрести опору по доступной цене.
При выборе опор важным параметром является угол, под которым подводится провод к корпусу опору. У этой модели в индексе имеется маркировка «А», поэтому необходимо подключать силовые линии напротив друг друга.
Основная сфера применения опор — строительство систем освещения мест, где живут и отдыхают люди. Круглый корпус конструкции выглядит органичнее и хорошо вписывается в окружающую инфраструктуру, в отличие от граненого.
Наша компания изготавливает опоры квартального типа любых видов. Оформить заказ на производство можно через форму обратной связи или напрямую у менеджеров по телефону.

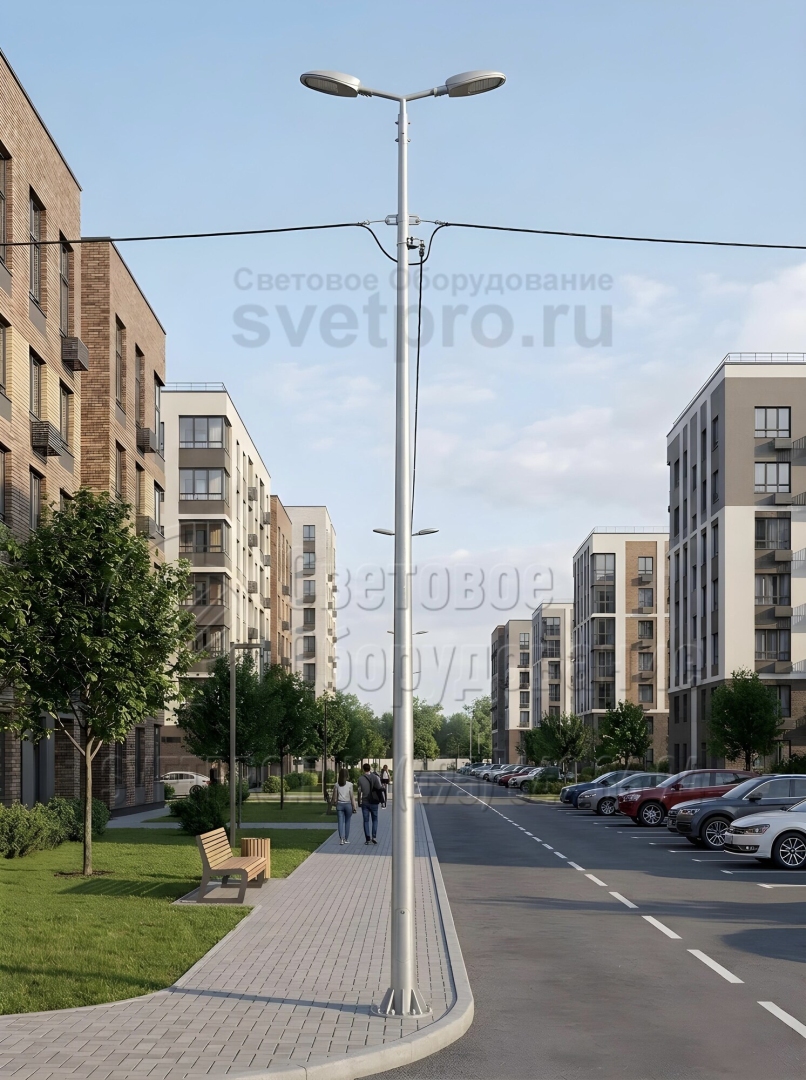

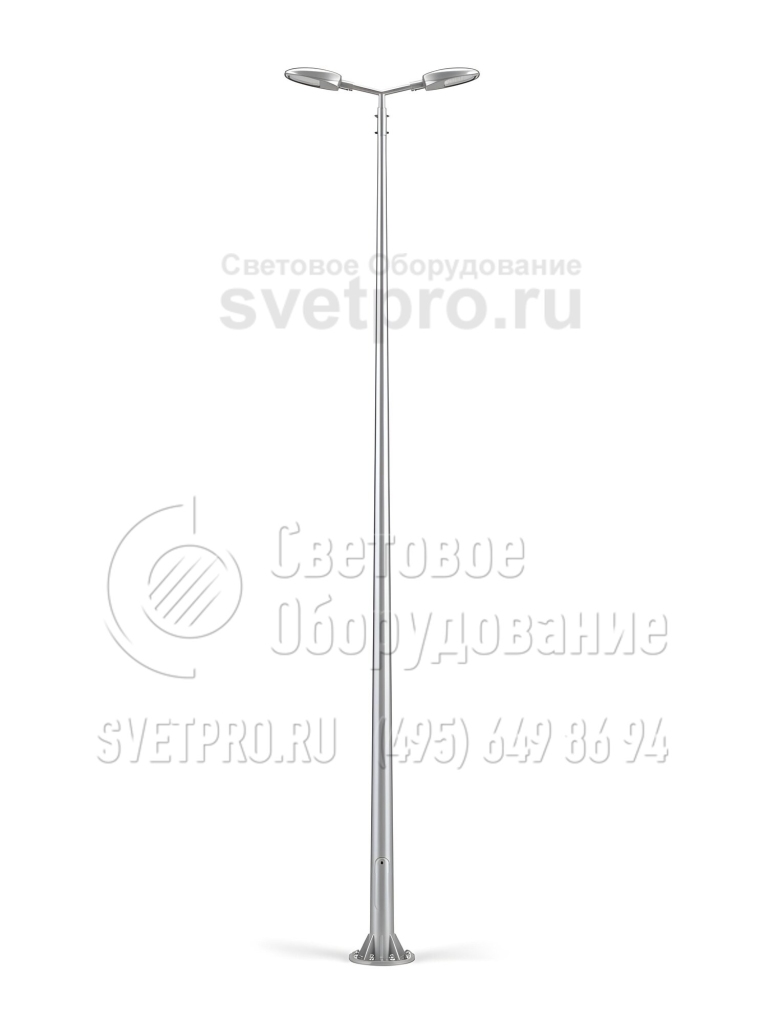

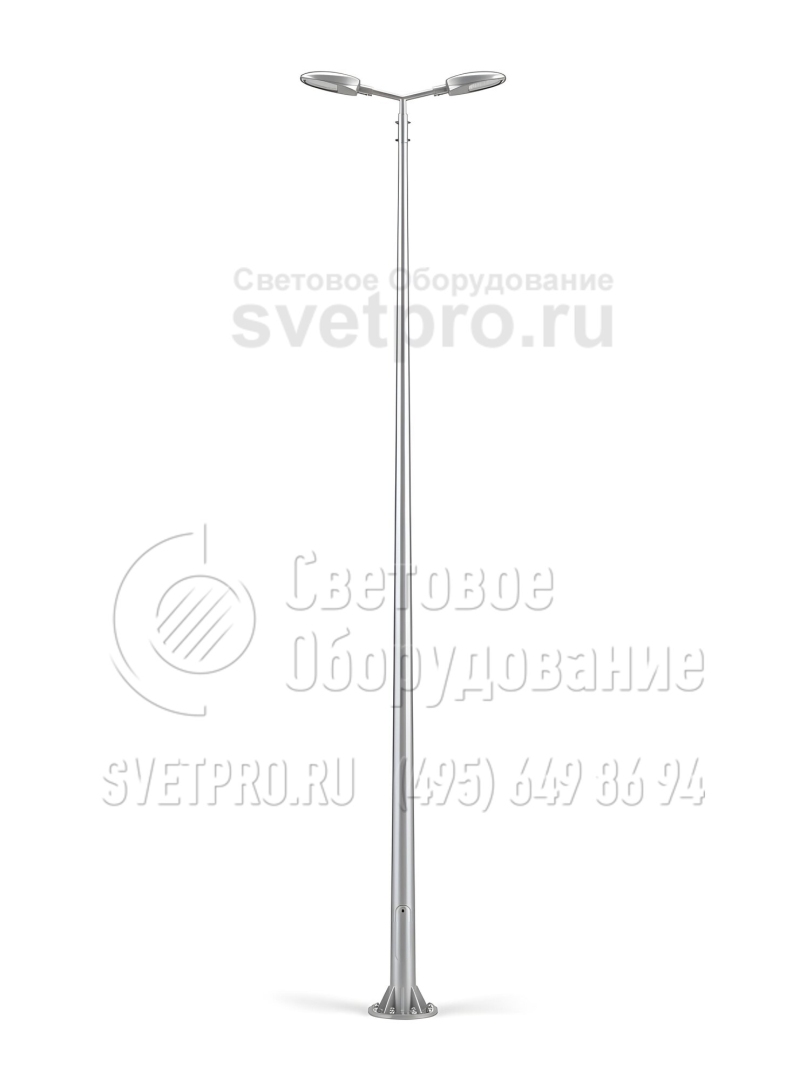

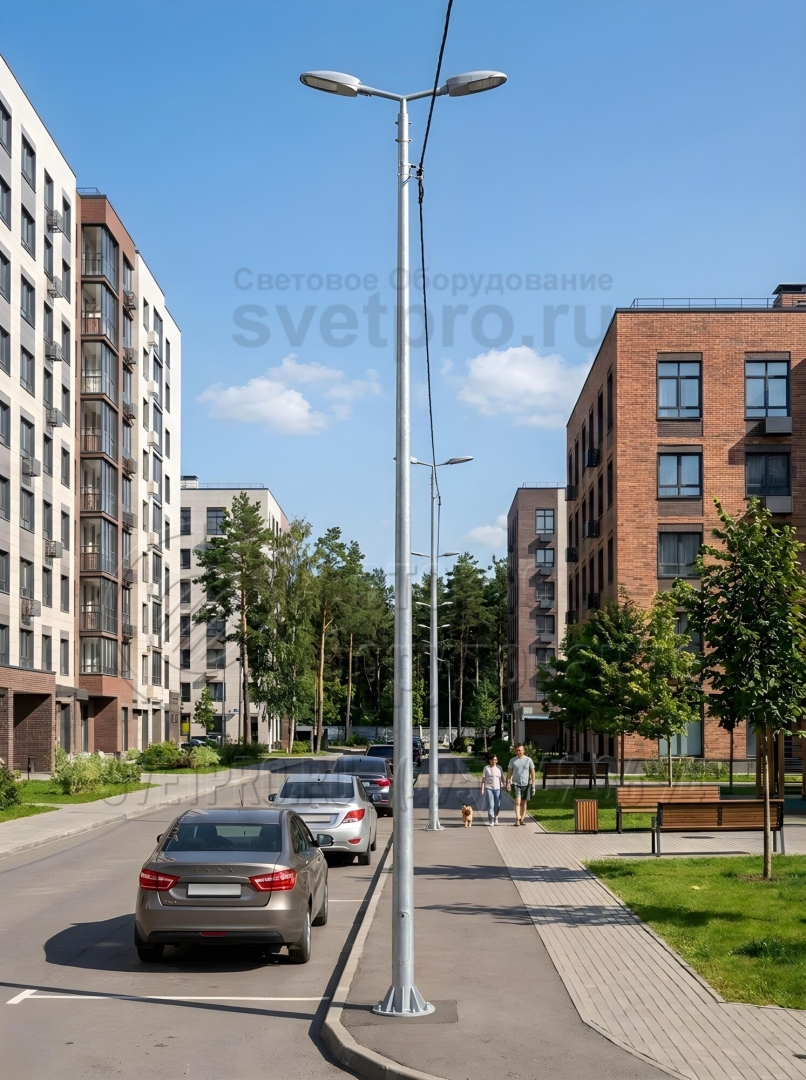

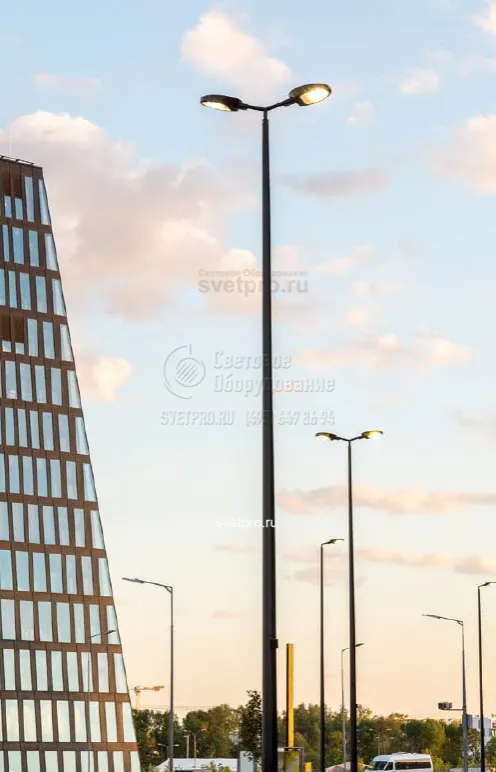

Фотогалерея
