ОКККВ Опоры круглоконические квартальные для воздушной подводки питания
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | ОКККВ |
Материал: | Листовая сталь |
Размер фланца: | 320-450 мм |
Нижний диаметр: | 140-226 мм |
Верхний диаметр: | 60-128 мм |
Вес: | 80,9-171,9 кг |
Высота: | 7,5 м |
как выбрать опору?

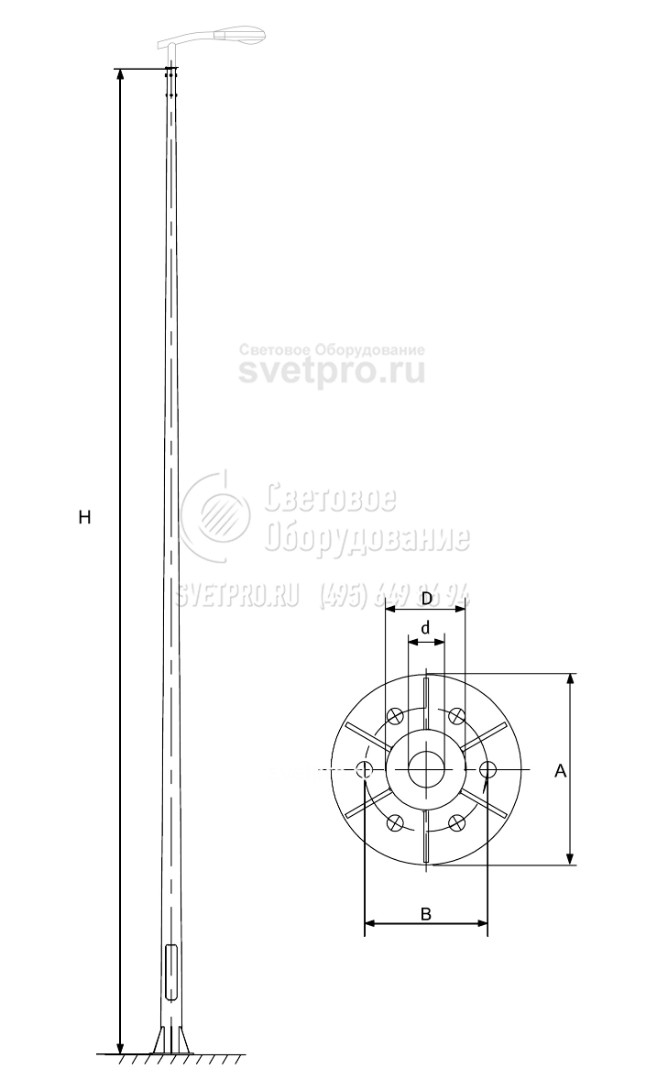

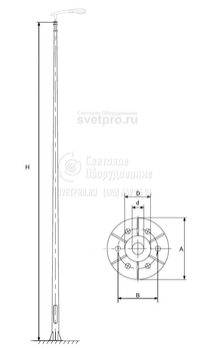

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Обозначение | Высота | Наименование | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Рекомендуемый тип ЗДФ | Вес |
---|---|---|---|---|---|---|---|
H, м | ОКККВ | d, мм | D, мм | A, мм | кг | ||
ОКККВ-7,5 | 7,5 | ОКККВ-7,5 | 76 | 174 | 370 | ФМ-0,219 | 98,9 |
ОКККВ-7,5 А | 7,5 | ОКККВ-7,5 А | 60 | 140 | 370 | ФМ-0,159 | 80,9 |
ОКККВ-7,5 У | 7,5 | ОКККВ-7,5 У1 | 95 | 193 | 450 | ФМ-0,219 | 118 |
ОКККВ-7,5 У | 7,5 | ОКККВ-7,5 У2 | 102 | 200 | 320 | ФМ-0,219 | 123 |
ОКККВ-7,5 С | 7,5 | ОКККВ-7,5 С1 | 95 | 193 | 450 | ФМ-0,219 | 142,6 |
ОКККВ-7,5 С | 7,5 | ОКККВ-7,5 С2 | 115 | 213 | 450 | ФМ-0,219 | 160,4 |
ОКККВ-7,5 С | 7,5 | ОКККВ-7,5 С3 | 128 | 226 | 450 | ФМ-0,325 | 171,9 |
ОПИСАНИЕ
Круглоконическая опора модели ОКККЗ используется для строительства квартальных систем освещения в местах, где массово проживают люди. Они устанавливаются для освещения тротуаров, площадок и подъездных дорог в спальных районах городов, коттеджных поселках. Благодаря особой технологии изготовления и использованию тонкого стального проката стоимость этих опор ниже цены классических утилитарных конструкций. За счет этого достигается экономия при строительстве.
Листовая сталь поставляется для производства опор в рулонах. Качество материала тщательно проверяется перед запуском в производство. Толщина проката подбирается согласно типовым проектным документам так, чтобы готовая опора выдерживала несколько видов нагрузки:
- Собственный вес при установке в вертикальном положении.
- Нагрузку от установленного кронштейна и световых приборов.
- Нагрузку от подвешенных в воздухе силовых электрических линий.
- Нагрузку, которую оказывает ветер на корпус конструкции.
При необходимости производитель вносит в типовые документы изменения, чтобы адаптировать опору под конкретные условия эксплуатации. Для использования опор в местах с низкой температурой воздуха применяется сталь, которая не становится хрупкой на морозе.
Заказать опоры с гарантией их качества и прочности вы можете на нашем производственном предприятии.
