ОГСф-1,3-9 Опоры граненые силовые фланцевые
| Область применения: |
|
| Назначение: |
|
| Высота: | 9 м |
| Вес: | 347 кг |
| Верхний диаметр: | 150 мм |
| Нижний диаметр: | 340 мм |
| Нагрузка на опору: | 1300 кг |
| Артикул производителя: | ОГСф-1,3-9 |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

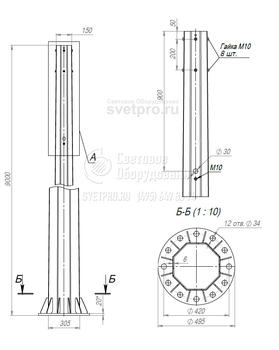

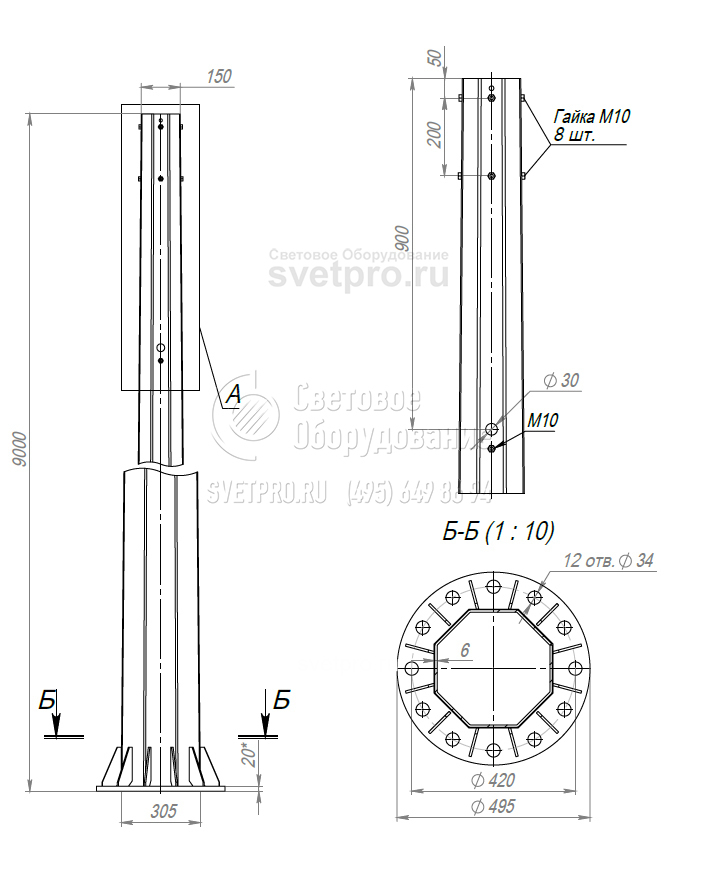

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | P, кгс | Н, м | Н1, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ОГСф-1,3-9-01-ц | 1300 | 9 | 9 | 340 | 150 | 565/470 | 34 | 12 | К165 | 345 | Д495-420-12х34 |
| ОГСф-1,3-9-02-ц | 1300 | 9 | 9 | 340 | 150 | 565/470 | 34 | 12 | К165 | 345 | Д495-420-12х34 |
P - нагрузка
H - высота
A/B - размер фланца
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОГСф - опоры граненые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля. Ствол силовой граненой опоры выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами. Коническая форма ствола граненых опор является оптимальной для обеспечения необходимой прочности при меньшей массе.
Фотогалерея
-
1. -
2.
Похожие товары
Смотреть
ОГК Опоры граненые конические
ОГК Опоры граненые конические
Смотреть
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
Смотреть
ОГКС Опоры граненые конические складывающиеся
ОГКС Опоры граненые конические складывающиеся
Смотреть
ОГСКС Опоры граненые силовые контактной сети
ОГСКС Опоры граненые силовые контактной сети
Смотреть
ОКС Опоры круглые силовые
ОКС Опоры круглые силовые
Смотреть
ОГКК Опоры квартальные граненые стальные бесфланцевые
ОГКК Опоры квартальные граненые стальные бесфланцевые
Смотреть
ОТ Опоры трубчатые
ОТ Опоры трубчатые
Смотреть
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
