ОГСф Опоры граненые силовые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 8-10 м |
Вес: | 138-541 кг |
Верхний диаметр: | 90-180 мм |
Нижний диаметр: | 207-445 мм |
Нагрузка на опору: | 400-2000 кг |
Артикул производителя: | ОГСф |
Производитель «Пересвет», Россия
как выбрать опору?

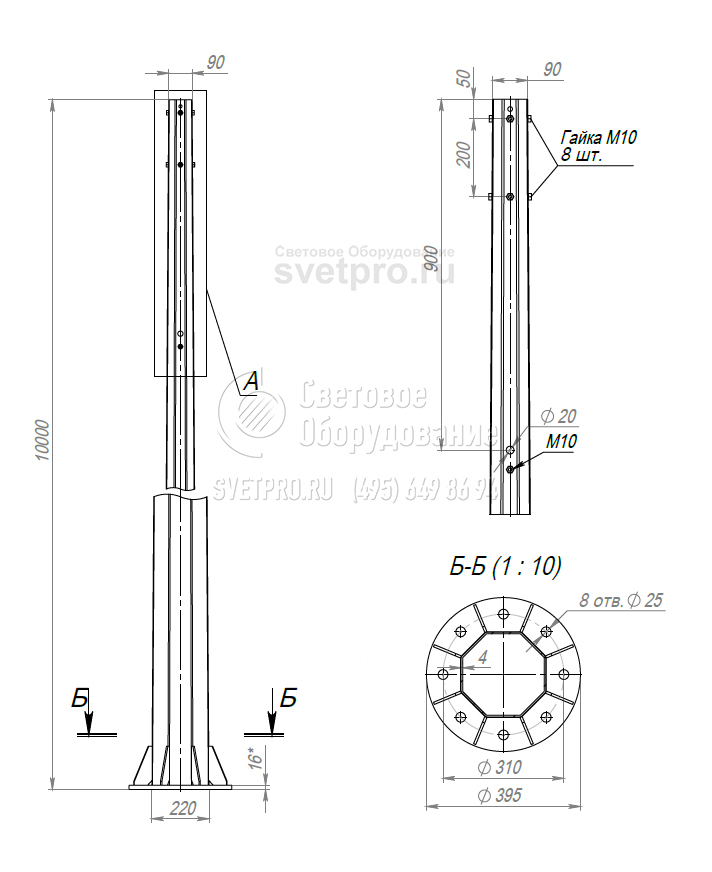

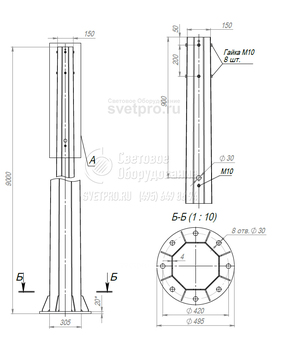

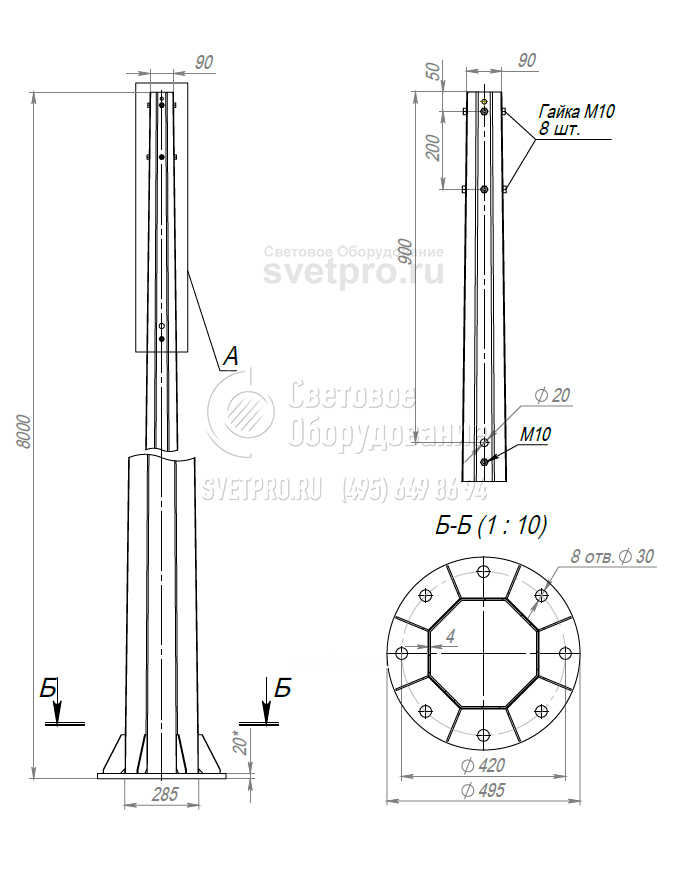

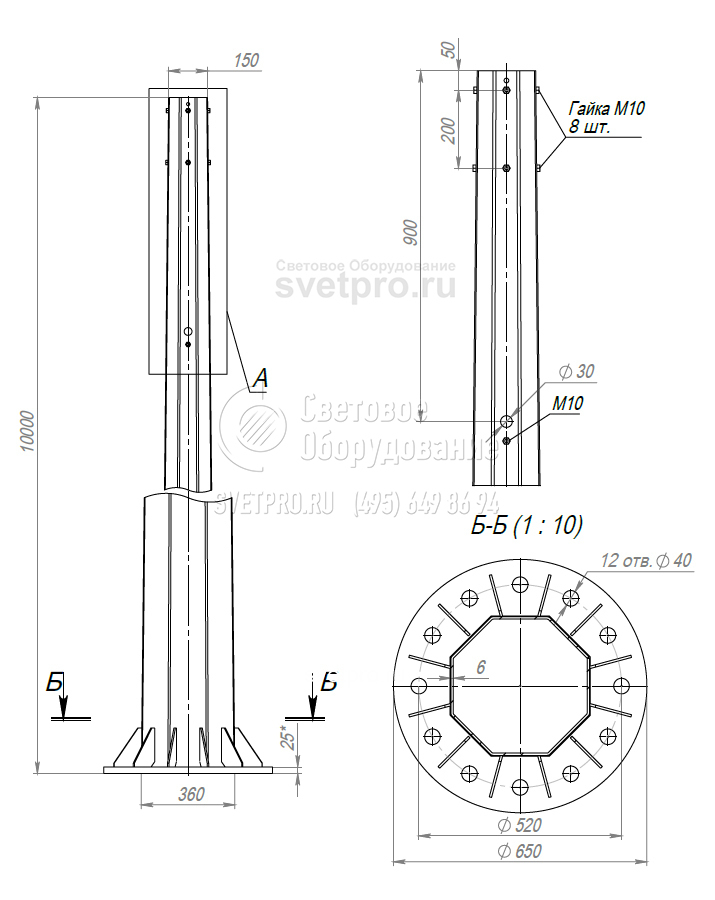

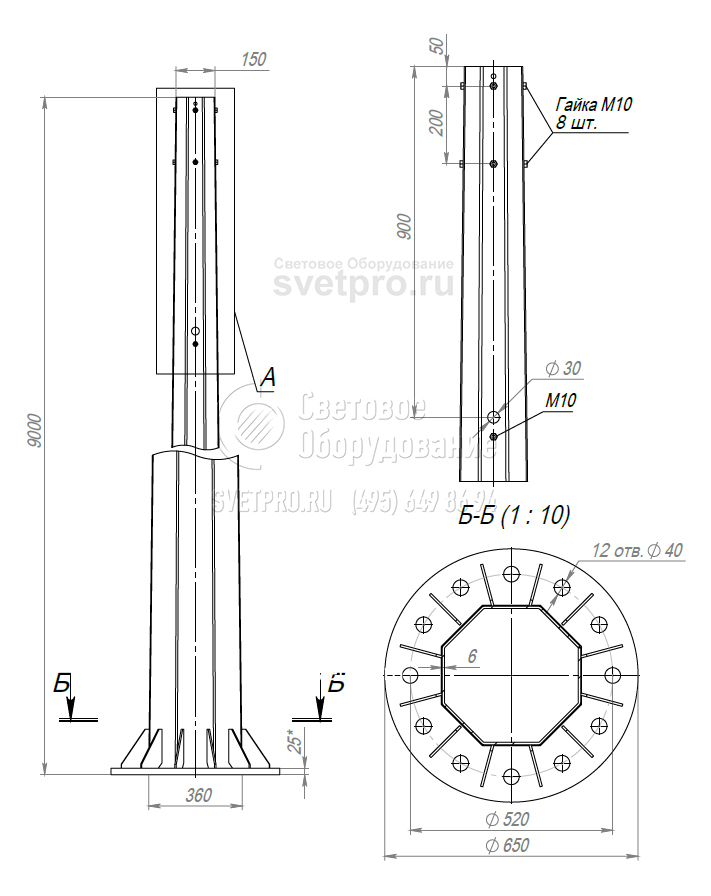

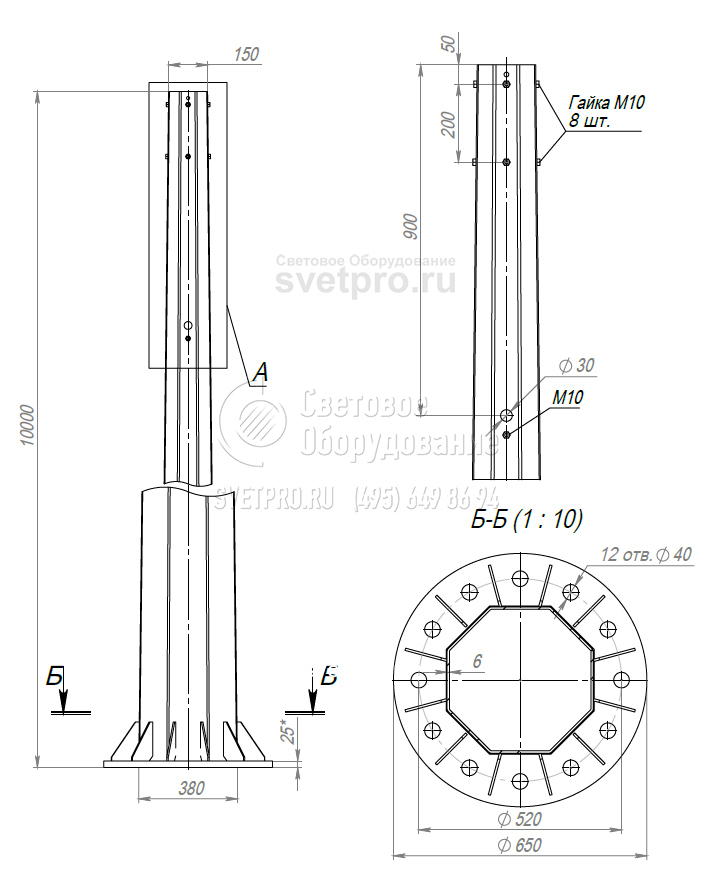

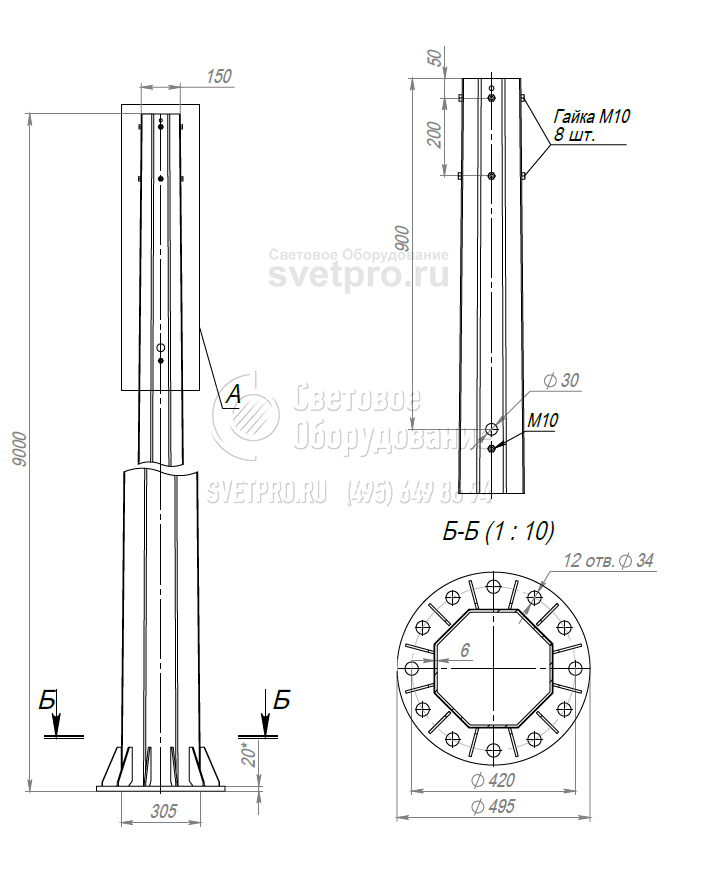

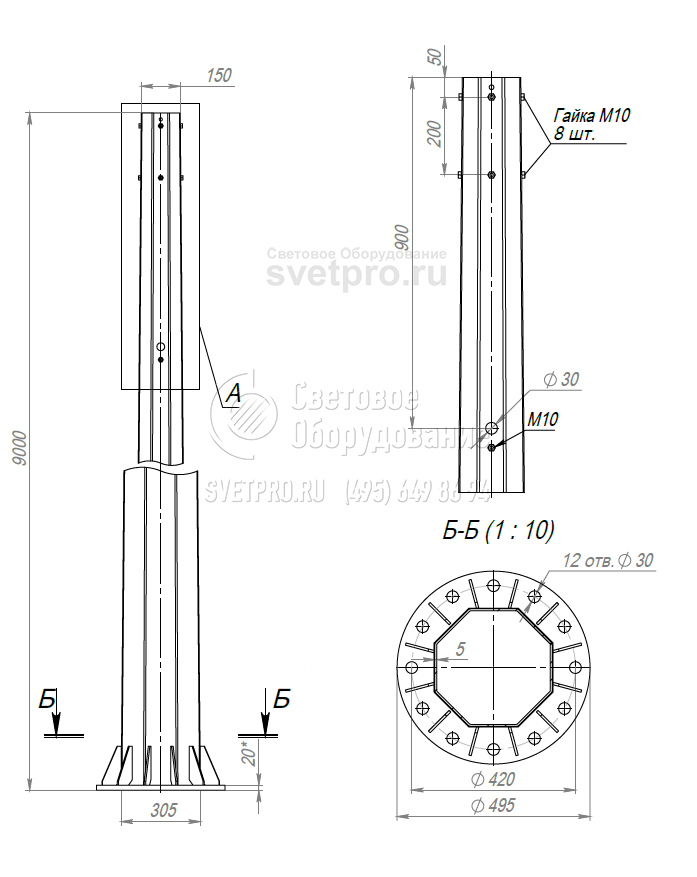

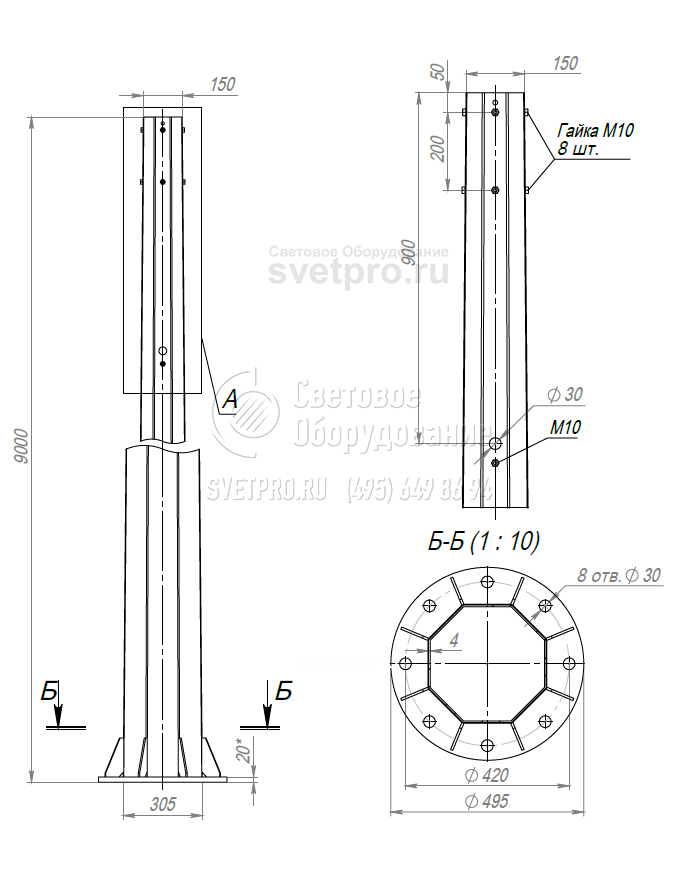

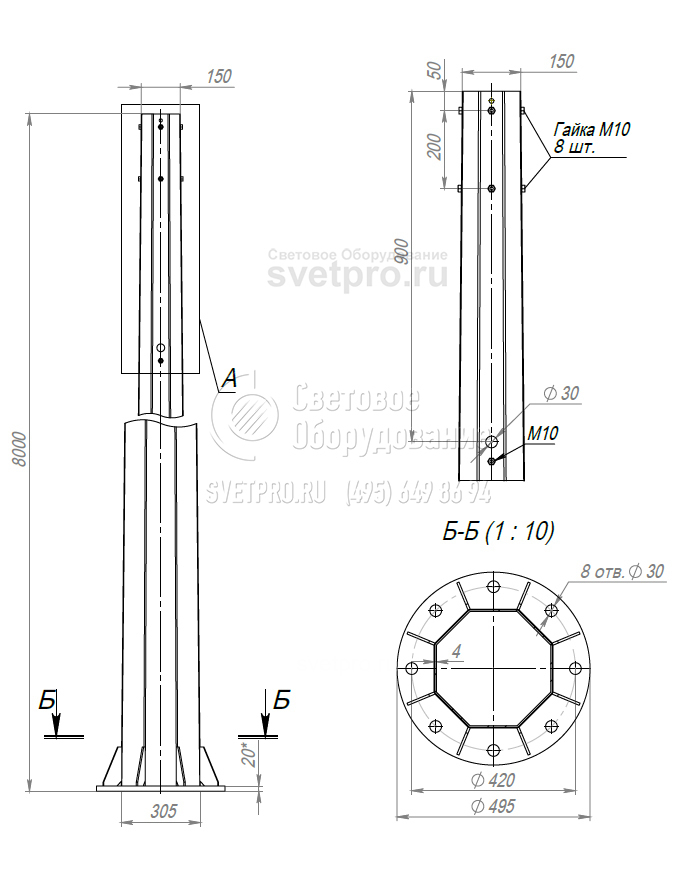

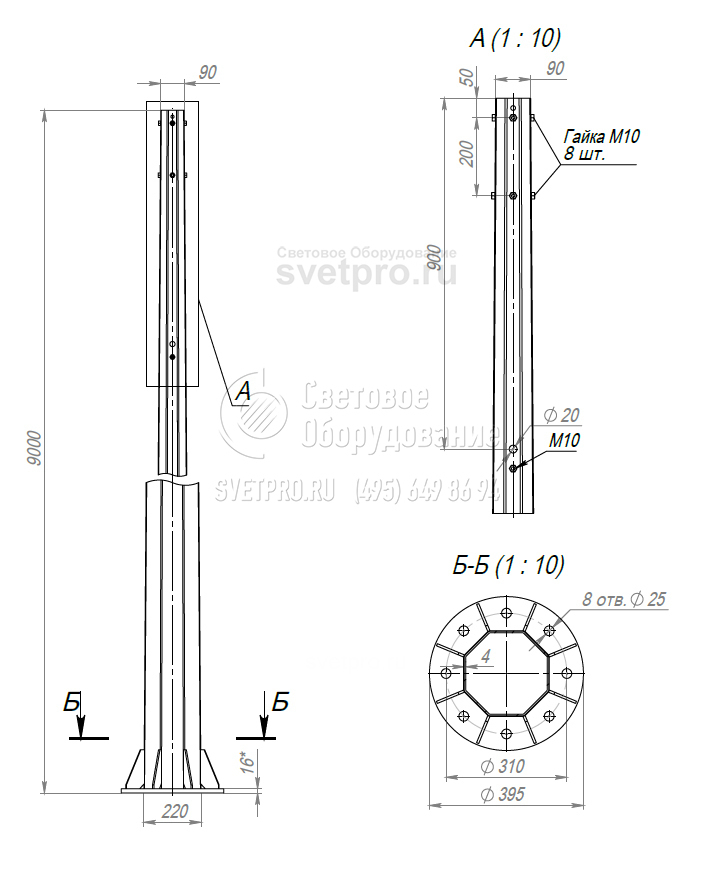

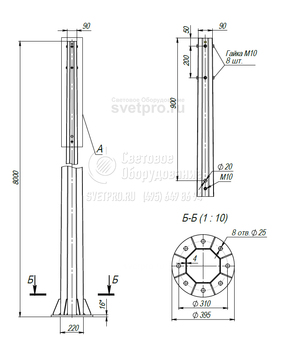

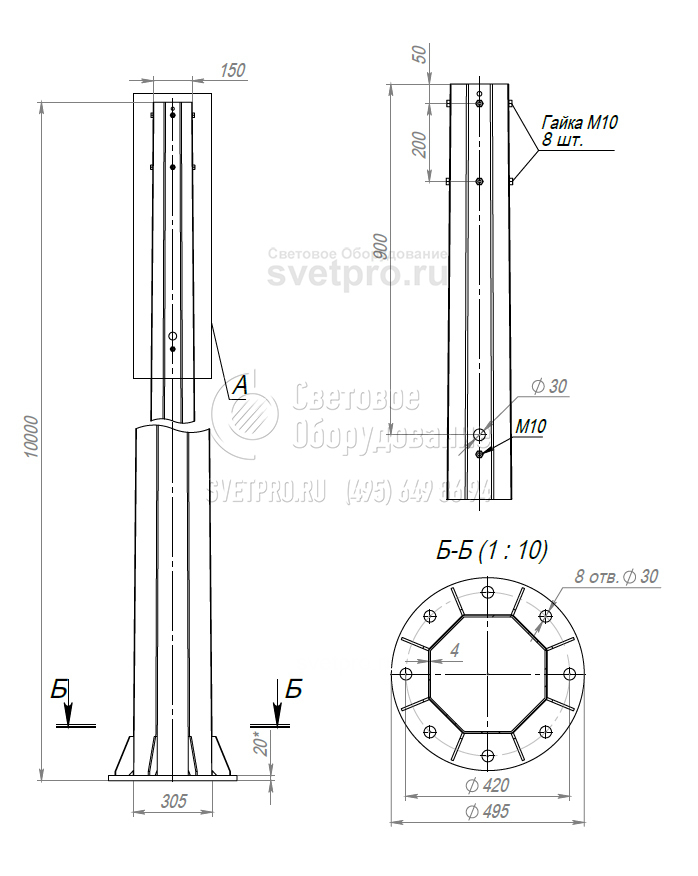

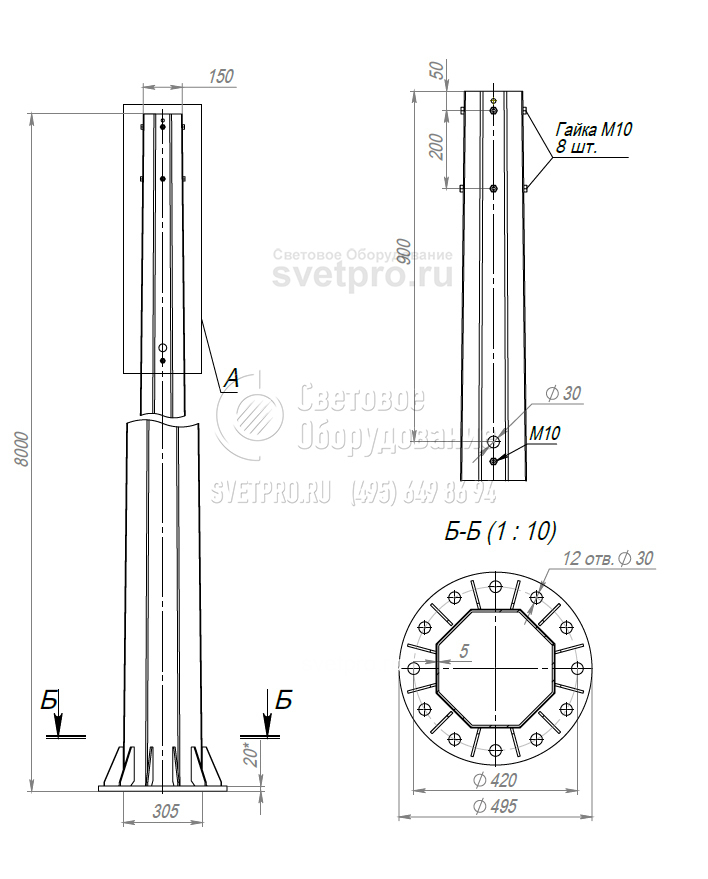

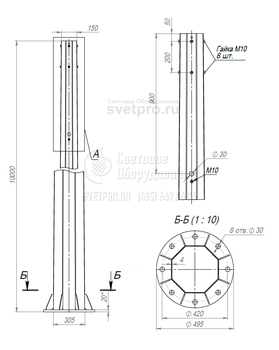

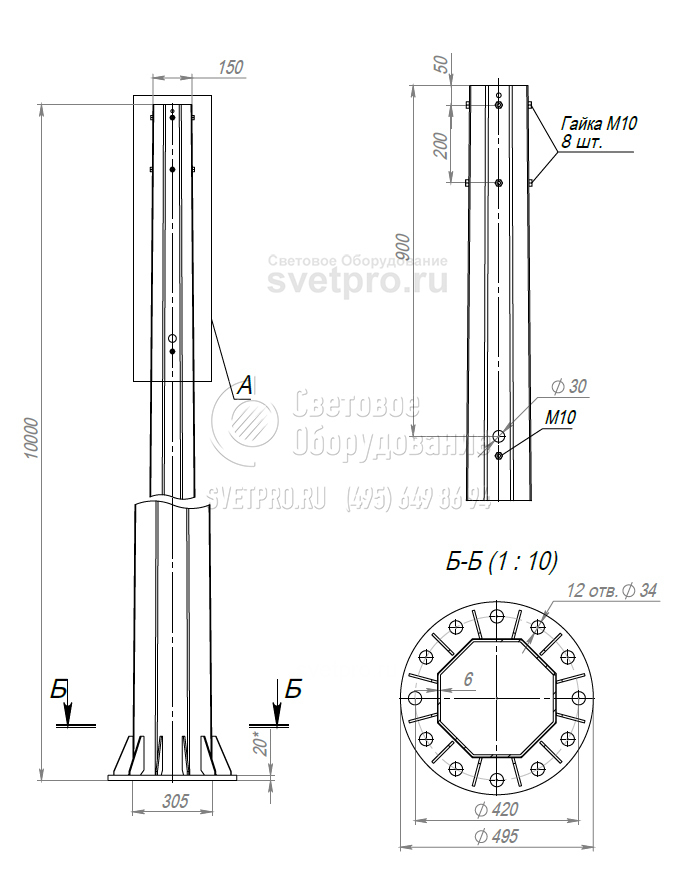

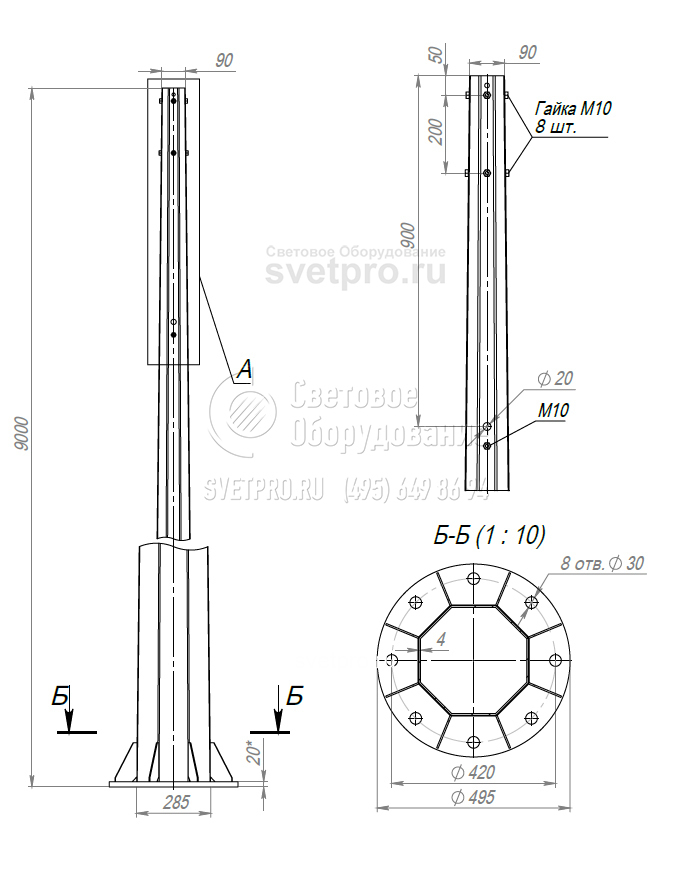

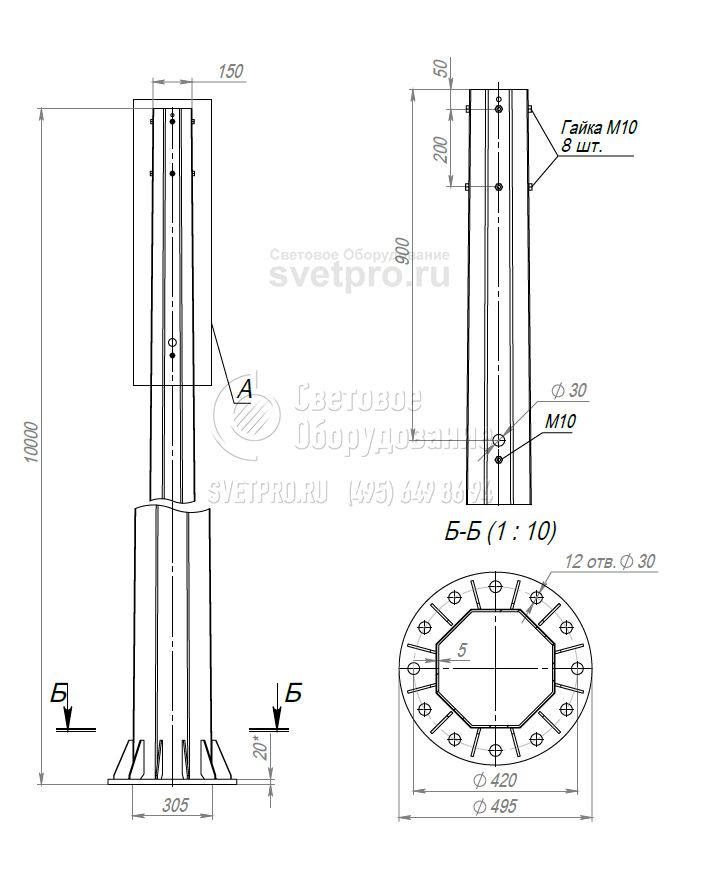

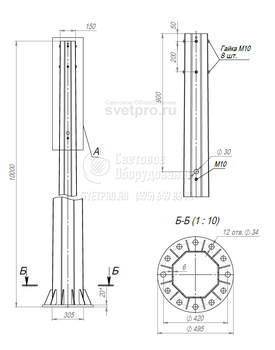

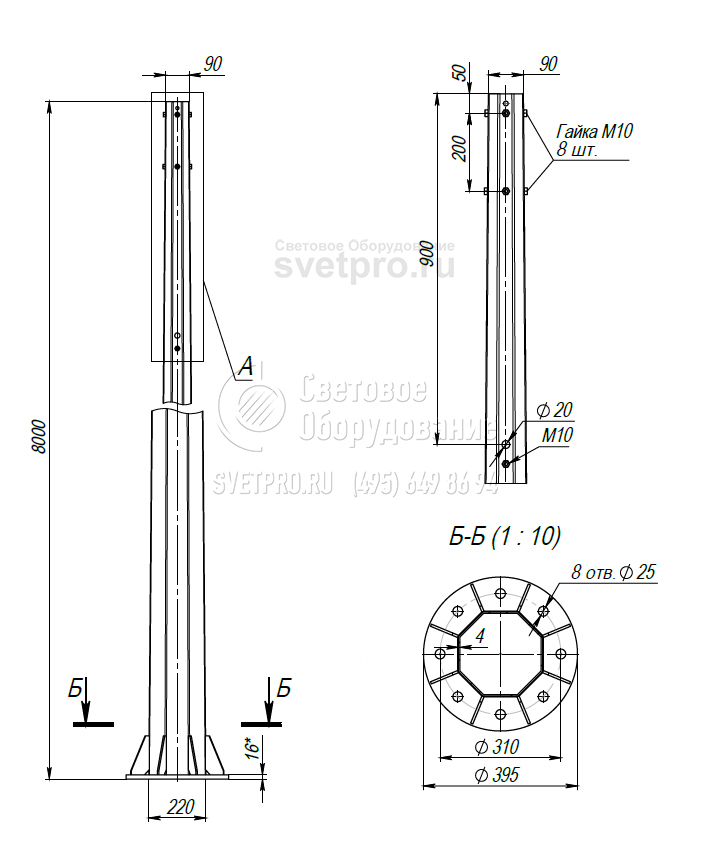

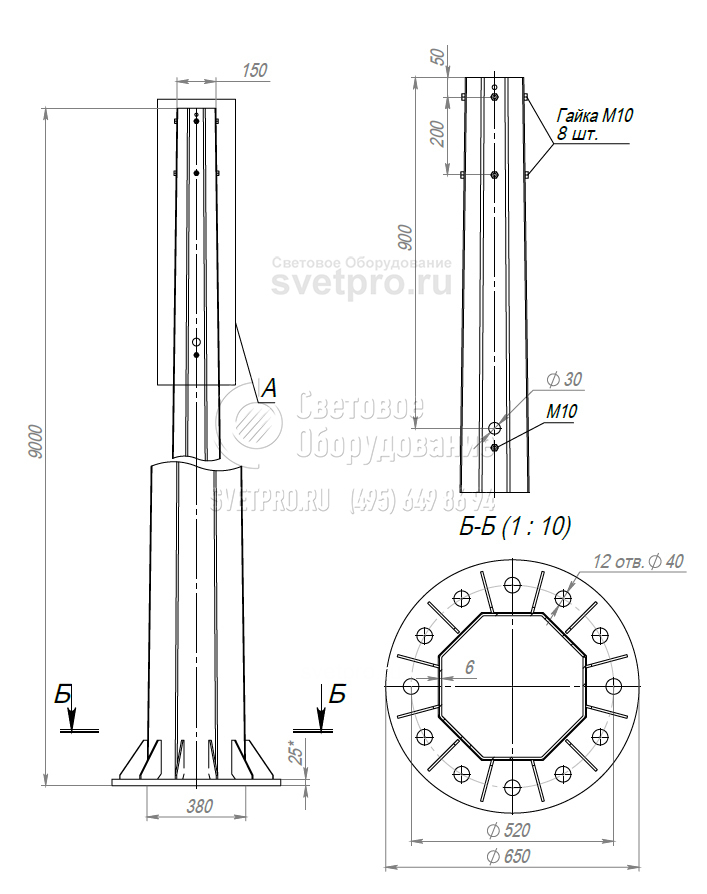

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | P, кгс | Н, м | Н1, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | Посадочное место кронштейна | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|
ОГСф-0,4-8 | 400 | 8 | 7 | 207 | 90 | 395/310 | 28 | 8 | К110 | 145 |
ОГСф-0,4-9 | 400 | 9 | 8 | 215 | 90 | 395/310 | 28 | 8 | К110 | 161 |
ОГСф-0,4-10 | 400 | 10 | 9 | 230 | 90 | 395/310 | 28 | 8 | К110 | 178 |
ОГСф-0,7-8 | 700 | 8 | 7 | 305 | 150 | 495/420 | 30 | 8 | К165 | 216 |
ОГСф-0,7-8(90) | 700 | 8 | 7 | 305 | 150 | 495/420 | 30 | 8 | К165 | 182 |
ОГСф-0,7-9 | 700 | 9 | 8 | 305 | 150 | 495/420 | 30 | 8 | К165 | 240 |
ОГСф-0,7-9(90) | 700 | 9 | 8 | 305 | 150 | 495/420 | 30 | 8 | К165 | 202 |
ОГСф-0,7-10 | 700 | 10 | 9 | 305 | 150 | 495/420 | 30 | 8 | К165 | 265 |
ОГСф-1,0-8 | 1000 | 8 | 8 | 305 | 150 | 550/470 | 30 | 12 | К165 | 264 |
ОГСф-1,0-9 | 1000 | 9 | 9 | 320 | 150 | 550/470 | 30 | 12 | К165 | 294 |
ОГСф-1,0-10 | 1000 | 10 | 10 | 340 | 150 | 550/470 | 30 | 12 | К165 | 325 |
ОГСф-1,3-8 | 1300 | 8 | 8 | 315 | 150 | 565/470 | 34 | 12 | К165 | 311 |
ОГСф-1,3-9 | 1300 | 9 | 9 | 340 | 150 | 565/470 | 34 | 12 | К165 | 347 |
ОГСф-1,3-10 | 1300 | 10 | 10 | 360 | 150 | 565/470 | 34 | 12 | К165 | 383 |
ОГСф-1,8-9 | 1800 | 9 | 9 | 395 | 180 | 650/520 | 40 | 12 | К195 | 415 |
ОГСф-1,8-10 | 1800 | 10 | 10 | 420 | 180 | 670/560 | 40 | 12 | К195 | 456 |
ОГСф-2,0-9 | 2000 | 9 | 9 | 420 | 180 | 670/560 | 40 | 12 | К195 | 427 |
ОГСф-2,0-10 | 2000 | 10 | 10 | 445 | 180 | 670/560 | 40 | 12 | К195 | 470 |
P - нагрузка
H - высота
A/B - размер фланца
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОГСф - опоры граненые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля. Ствол силовой граненой опоры выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами. Коническая форма ствола граненых опор является оптимальной для обеспечения необходимой прочности при меньшей массе.
Конструкция опоры
Ствол силовой граненой опоры выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами. Коническая форма ствола граненых опор является оптимальной для обеспечения необходимой прочности при меньшей массе.

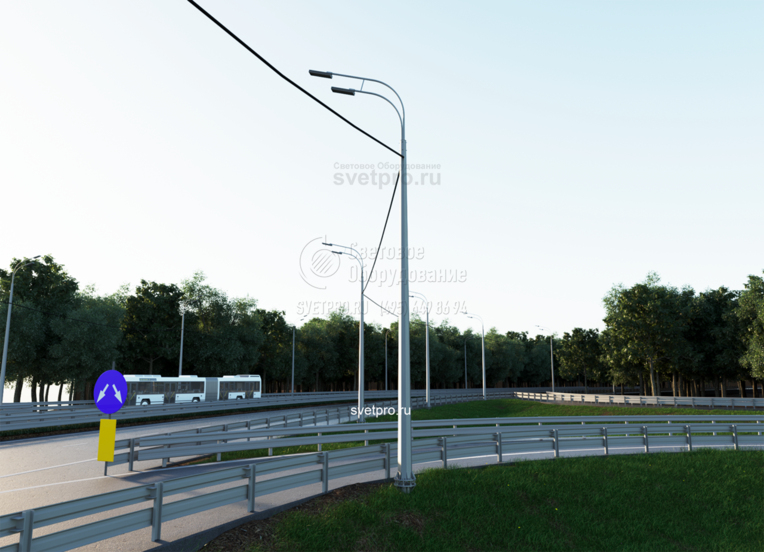

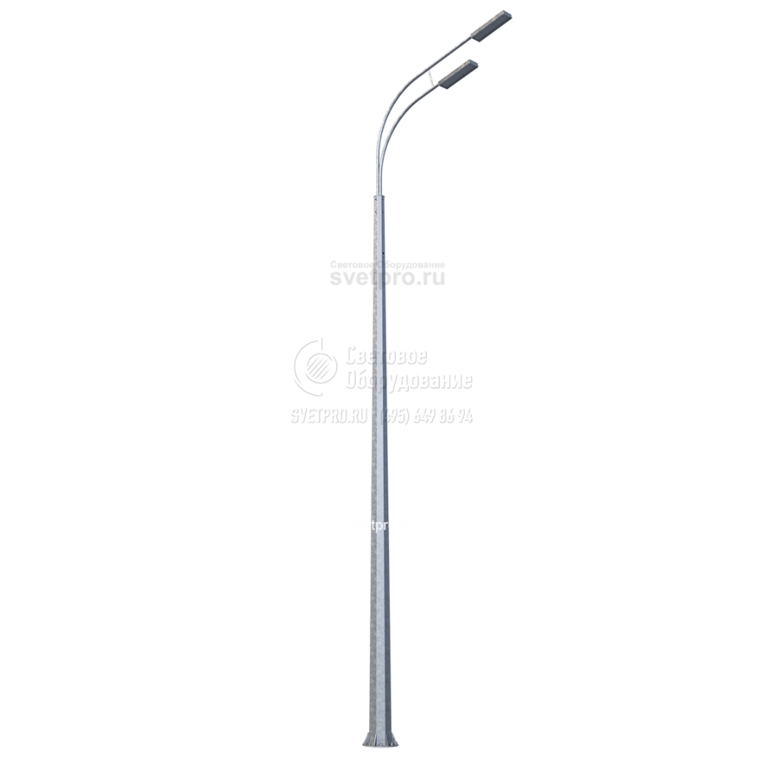

Фотогалерея
