ОСф-0,4-10,0 Опоры трубчатые силовые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 10 м |
Вес: | 322 кг |
Верхний диаметр: | 168 мм |
Нижний диаметр: | 219 мм |
Артикул производителя: | ОСф-0,4-10,0 |
Производитель «Пересвет», Россия
как выбрать опору?

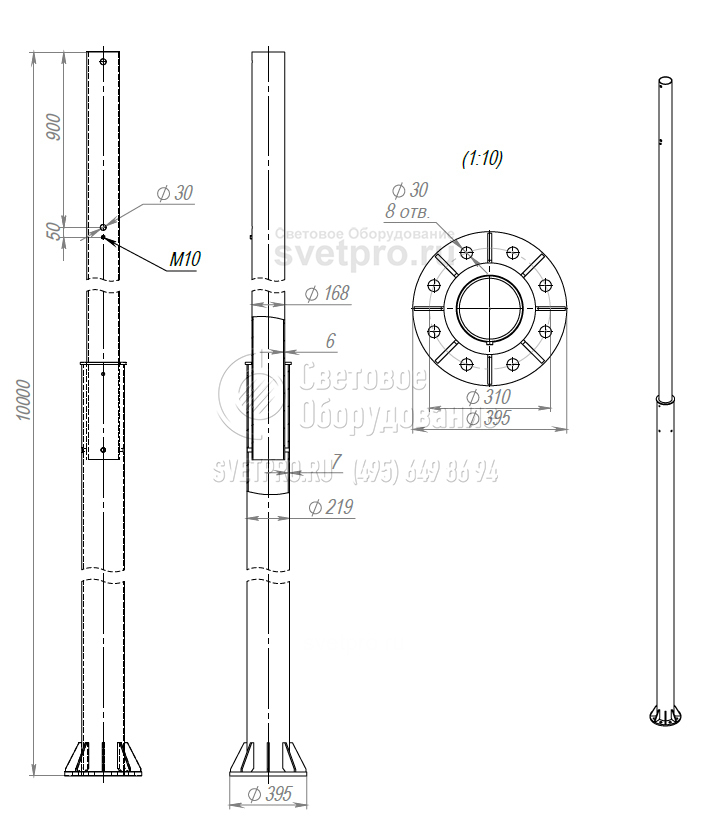

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | P, кгc | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок |
---|---|---|---|---|---|---|---|---|---|
ОСф-0,4-10,0-01-ц | 400 | 10 | 219 | 168 | 405/310 | 30 | О180 | 322 | Д395-310-8х25 |
ОСф-0,4-10,0-02-ц | 400 | 10 | 219 | 168 | 405/310 | 30 | О180 | 322 | Д395-310-8х25 |
P - нагрузка
H - высота
A/B - размер фланца
d - диаметр отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОСф - опоры трубчатые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля (несиловыми). Трубчатые силовые опоры изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных электросварных труб.
