ОСф Опоры трубчатые силовые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 8-10 м |
Вес: | 249-752 кг |
Верхний диаметр: | 159-273 мм |
Нижний диаметр: | 219-325 мм |
Артикул производителя: | ОСф |
Производитель «Пересвет», Россия
как выбрать опору?

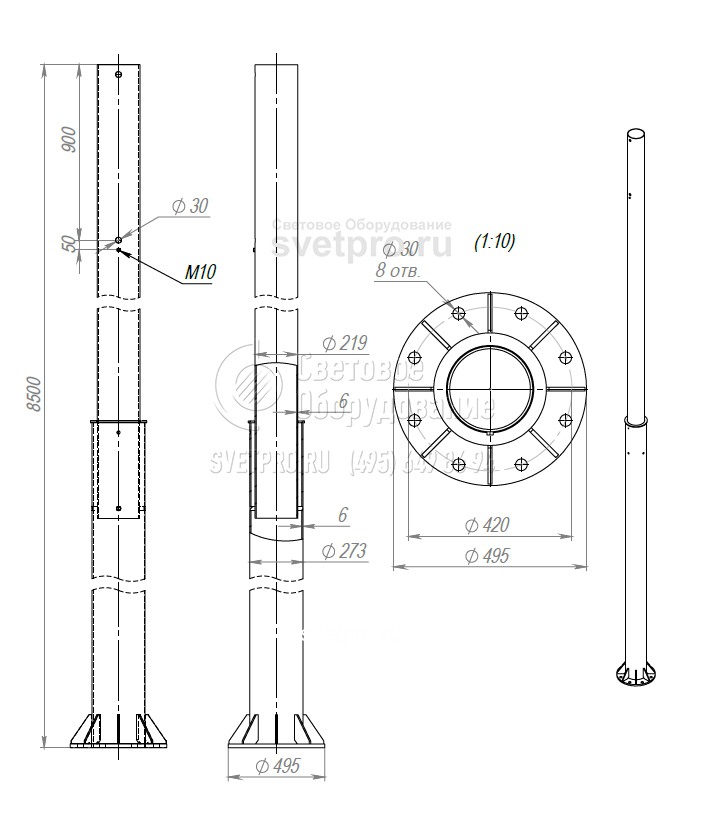

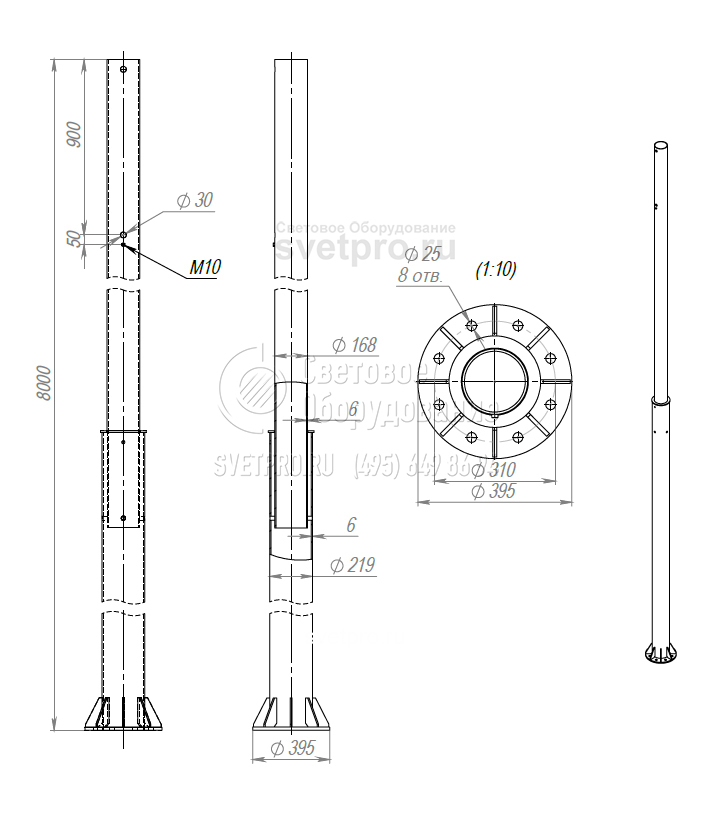

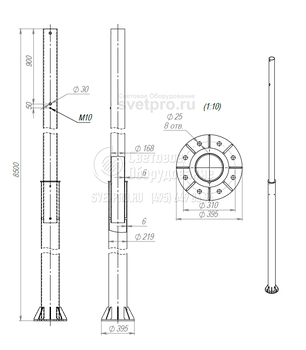

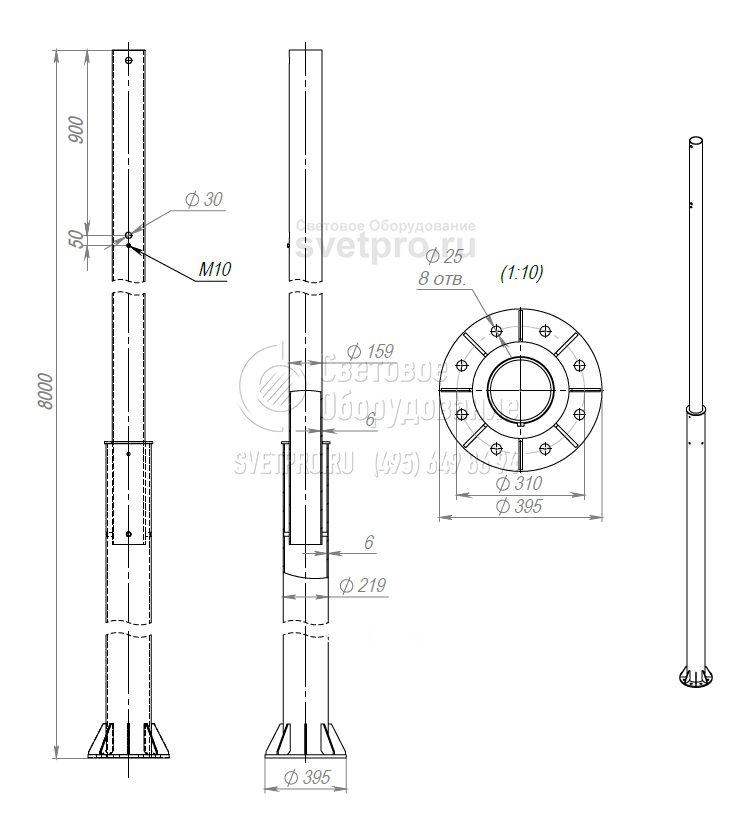

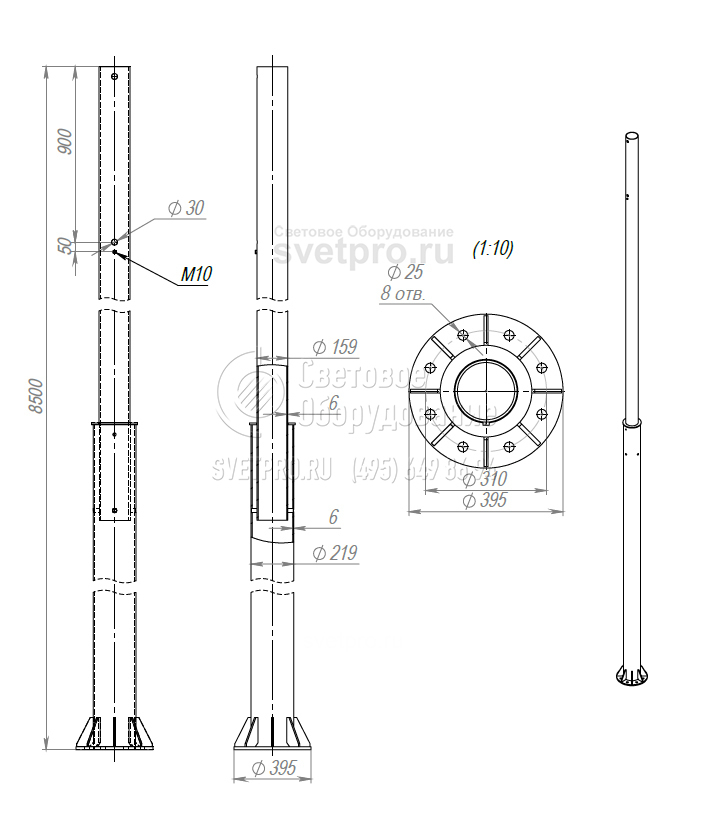

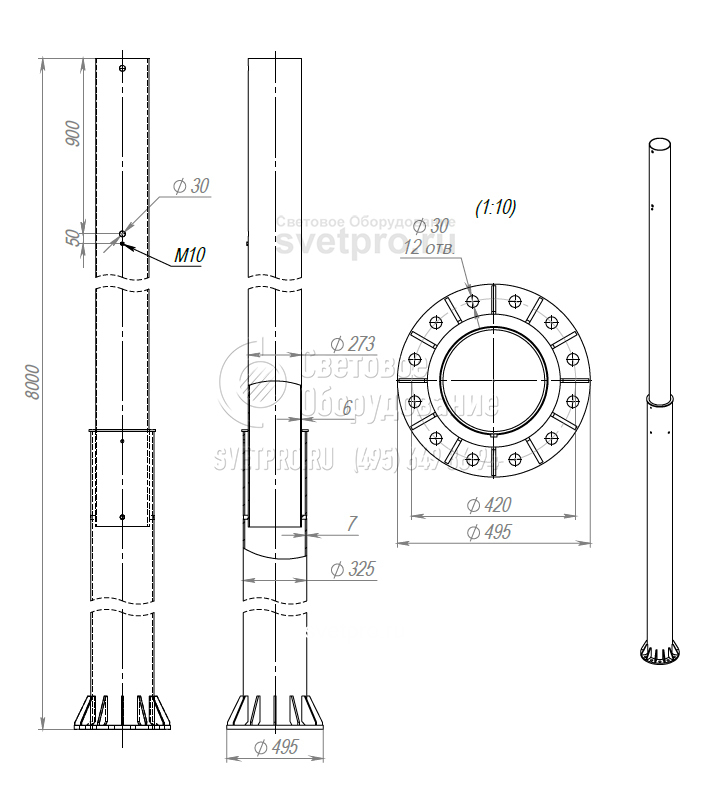

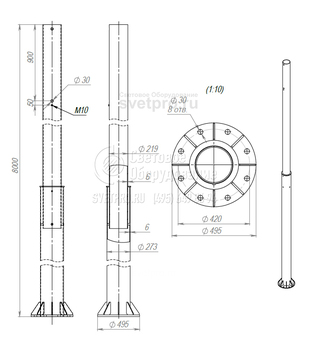

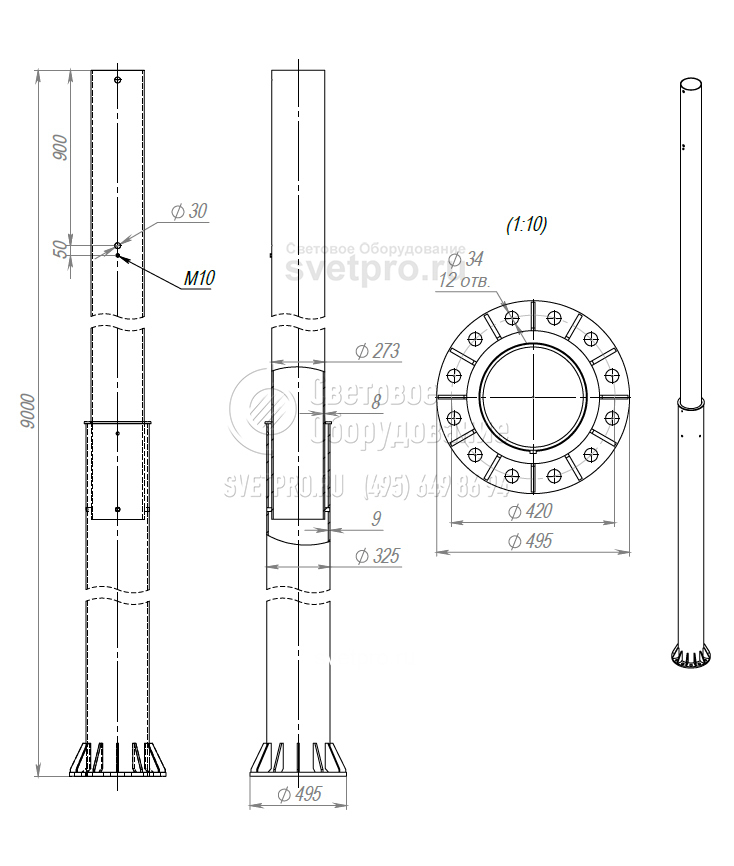

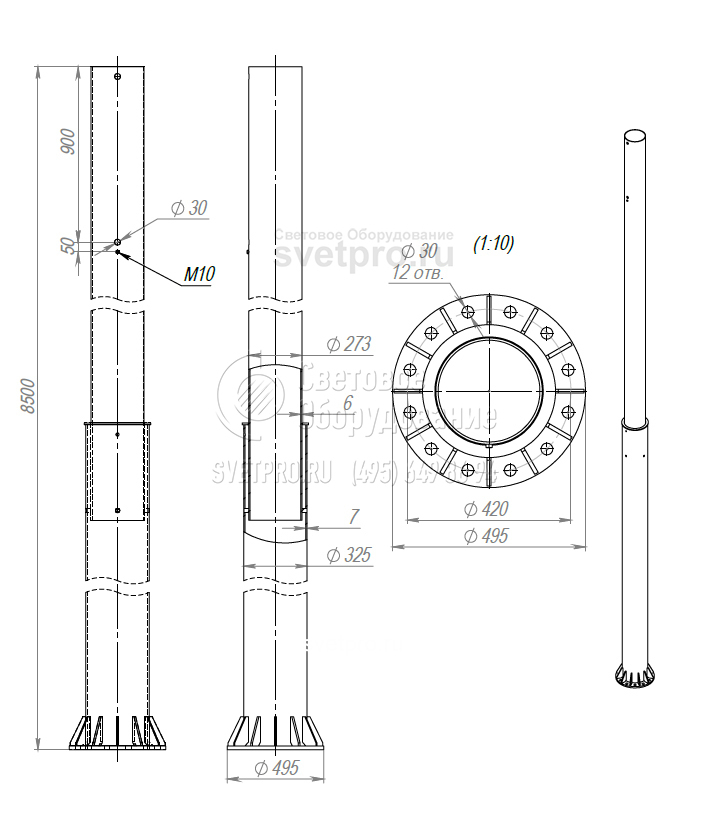

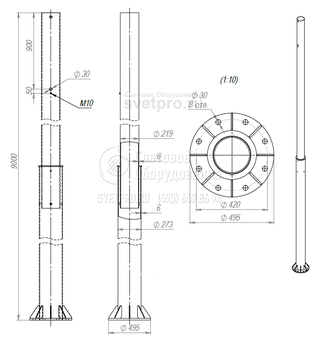

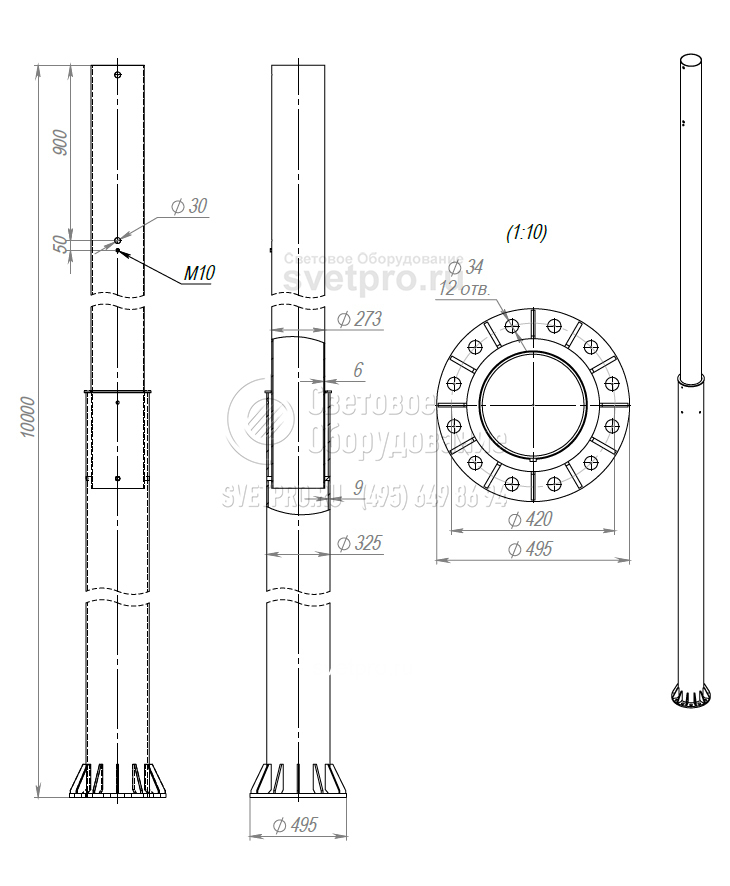

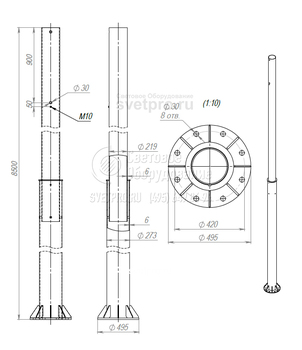

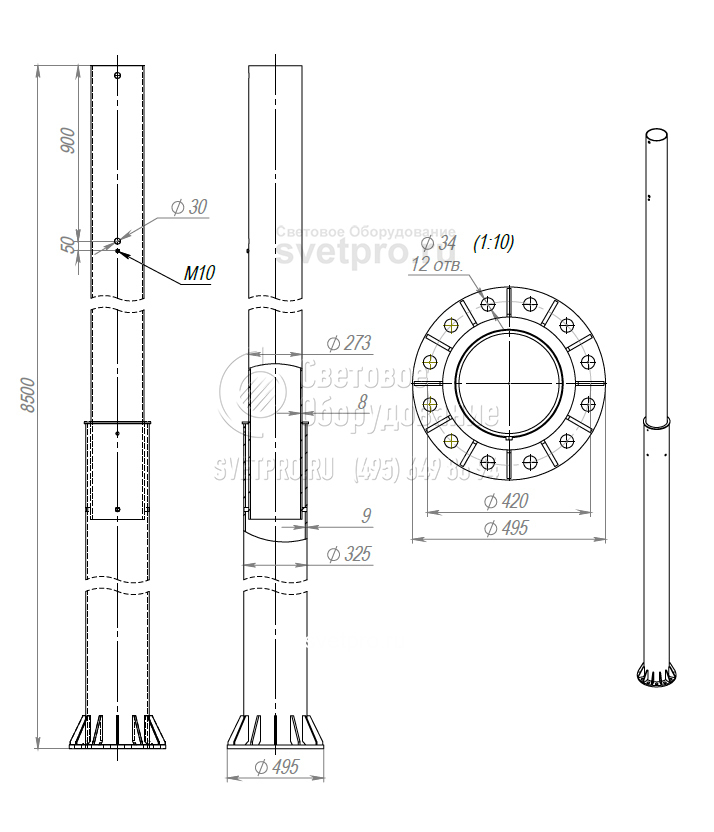

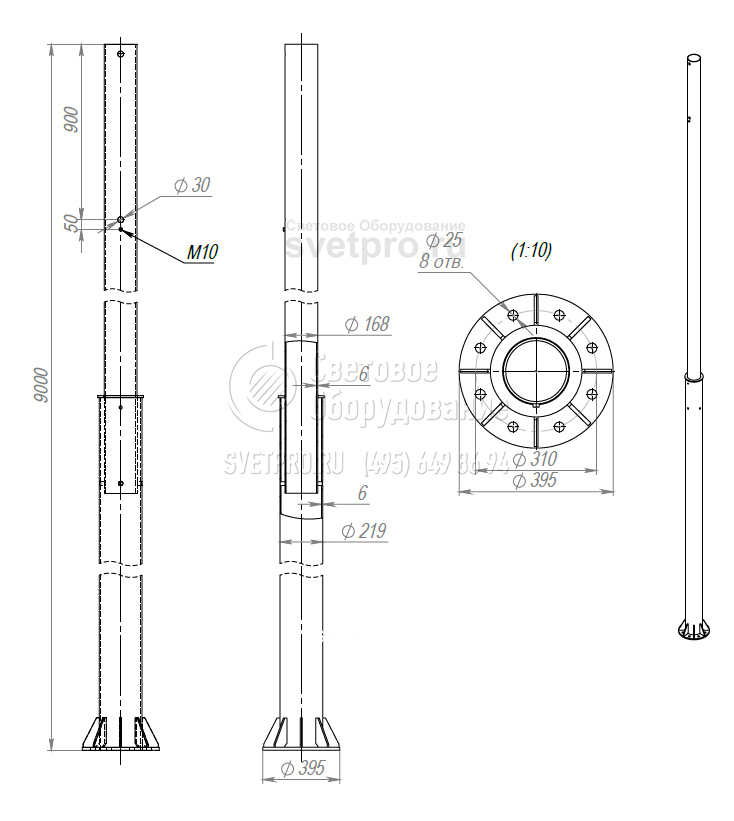

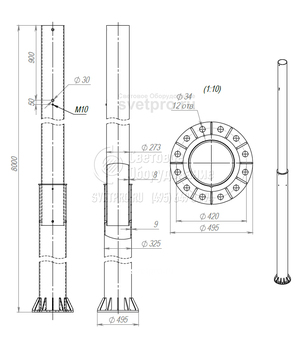

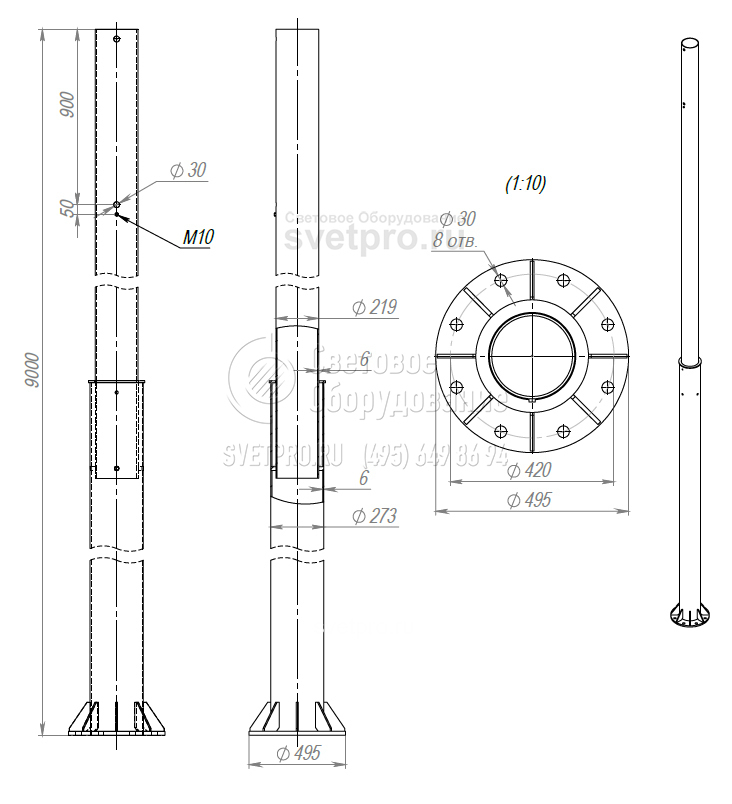

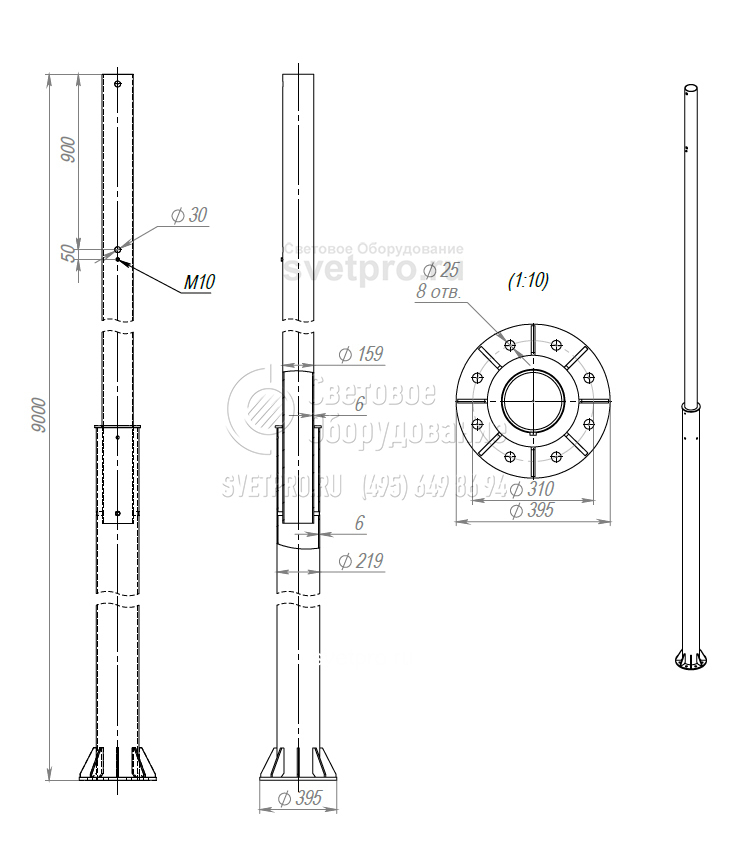

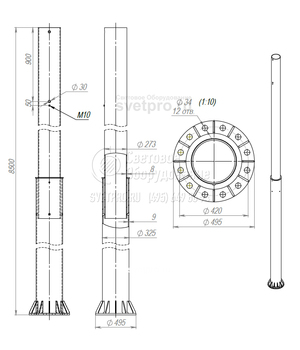

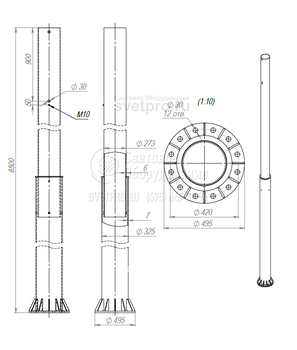

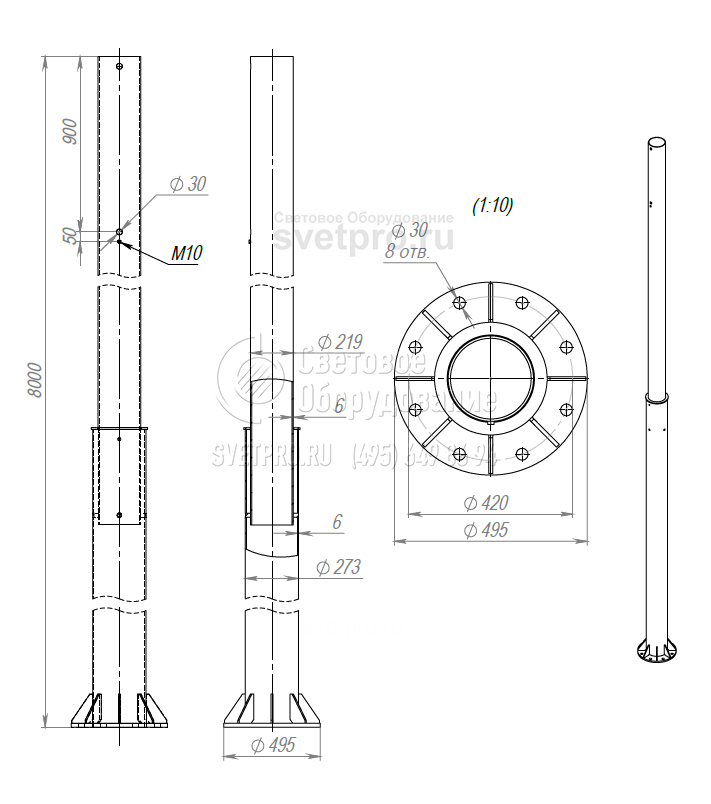

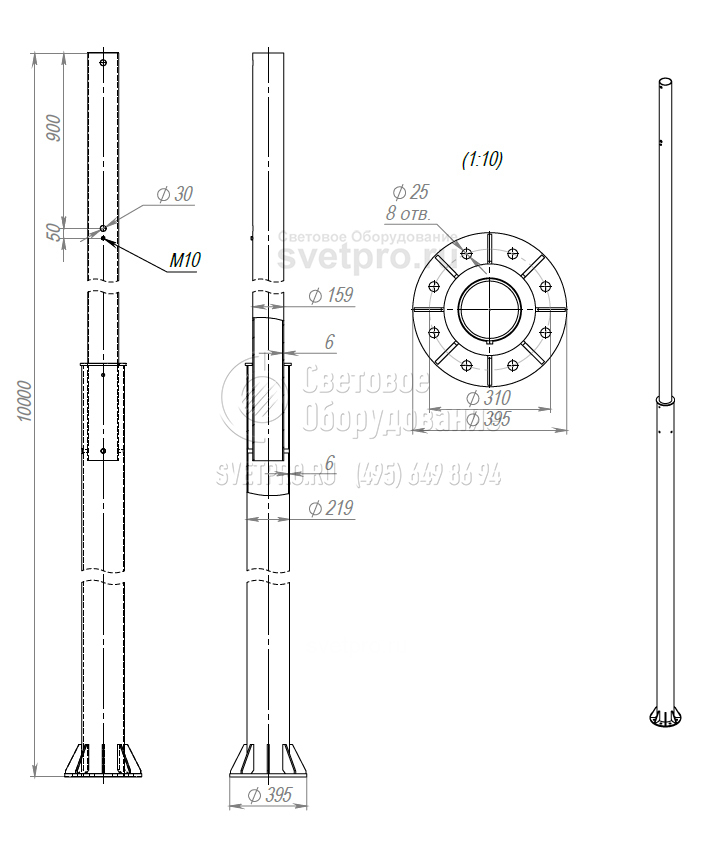

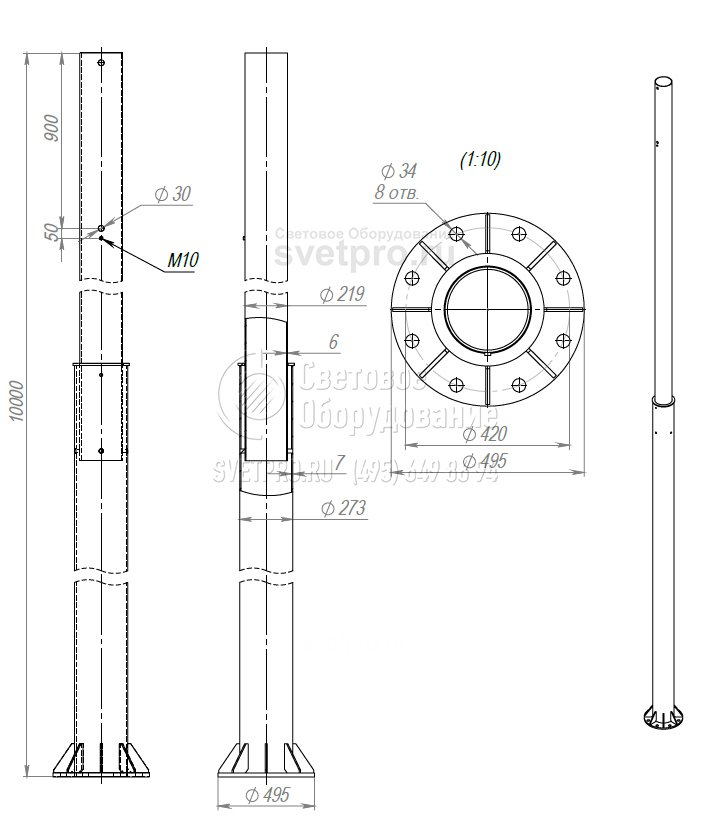

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | P, кгc | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | Посадочное место кронштейна | Масса, кг |
---|---|---|---|---|---|---|---|---|
ОСф-0,3-8,0 | 300 | 8 | 219 | 159 | 395/310 | 28 | О180 | 248 |
ОСф-0,3-8,5 |
300 | 8,5 | 219 | 159 | 395/310 | 28 | О180 | 260 |
ОСф-0,3-9,0 |
300 | 9 | 219 | 159 | 395/310 | 28 | О180 | 281 |
ОСф-0,3-10,0 |
300 | 10 | 219 | 159 | 395/310 | 28 | О180 | 315 |
ОСф-0,4-8,0 |
400 | 8 | 219 | 168 | 395/310 | 28 | О180 | 255 |
ОСф-0,4-8,5 |
400 | 8,5 | 219 | 168 | 395/310 | 28 | О180 | 268 |
ОСф-0,4-9,0 |
400 | 9 | 219 | 168 | 395/310 | 28 | О180 | 289 |
ОСф-0,4-10,0 |
400 | 10 | 219 | 168 | 405/310 | 30 | О180 | 322 |
ОСф-0,7-8,0 |
700 | 8 | 273 | 219 | 495/420 | 30 | О230 | 337 |
ОСф-0,7-8,5 |
700 | 8,5 | 273 | 219 | 495/420 | 30 | О230 | 354 |
ОСф-0,7-9,0 |
700 | 9 | 273 | 219 | 495/420 | 30 | О230 | 378 |
ОСф-0,7-10,0 |
700 | 10 | 273 | 219 | 505/420 | 34 | О230 | 420 |
ОСф-1,0-8,0 |
1000 | 8 | 325 | 273 | 505/470 | 30 | О285 | 428 |
ОСф-1,0-8,5 |
1000 | 8,5 | 325 | 273 | 505/470 | 30 | О285 | 449 |
ОСф-1,0-9,0 |
1000 | 9 | 325 | 273 | 505/470 | 30 | О285 | 487 |
ОСф-1,0-10,0 |
1000 | 10 | 325 | 273 | 565/470 | 34 | О285 | 545 |
ОСф-1,3-8,0 |
1300 | 8 | 325 | 273 | 565/470 | 34 | О285 | 478 |
ОСф-1,3-8,5 |
1300 | 8,5 | 325 | 273 | 565/470 | 34 | О285 | 499 |
ОСф-1,3-9,0 |
1300 | 9 | 325 | 273 | 565/470 | 34 | О285 | 552 |
P - нагрузка
H - высота
A/B - размер фланца
d - диаметр отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОСф - опоры трубчатые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля (несиловыми). Трубчатые силовые опоры изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных электросварных труб.
Конструкция опоры
Трубчатые силовые опоры изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных электросварных труб.

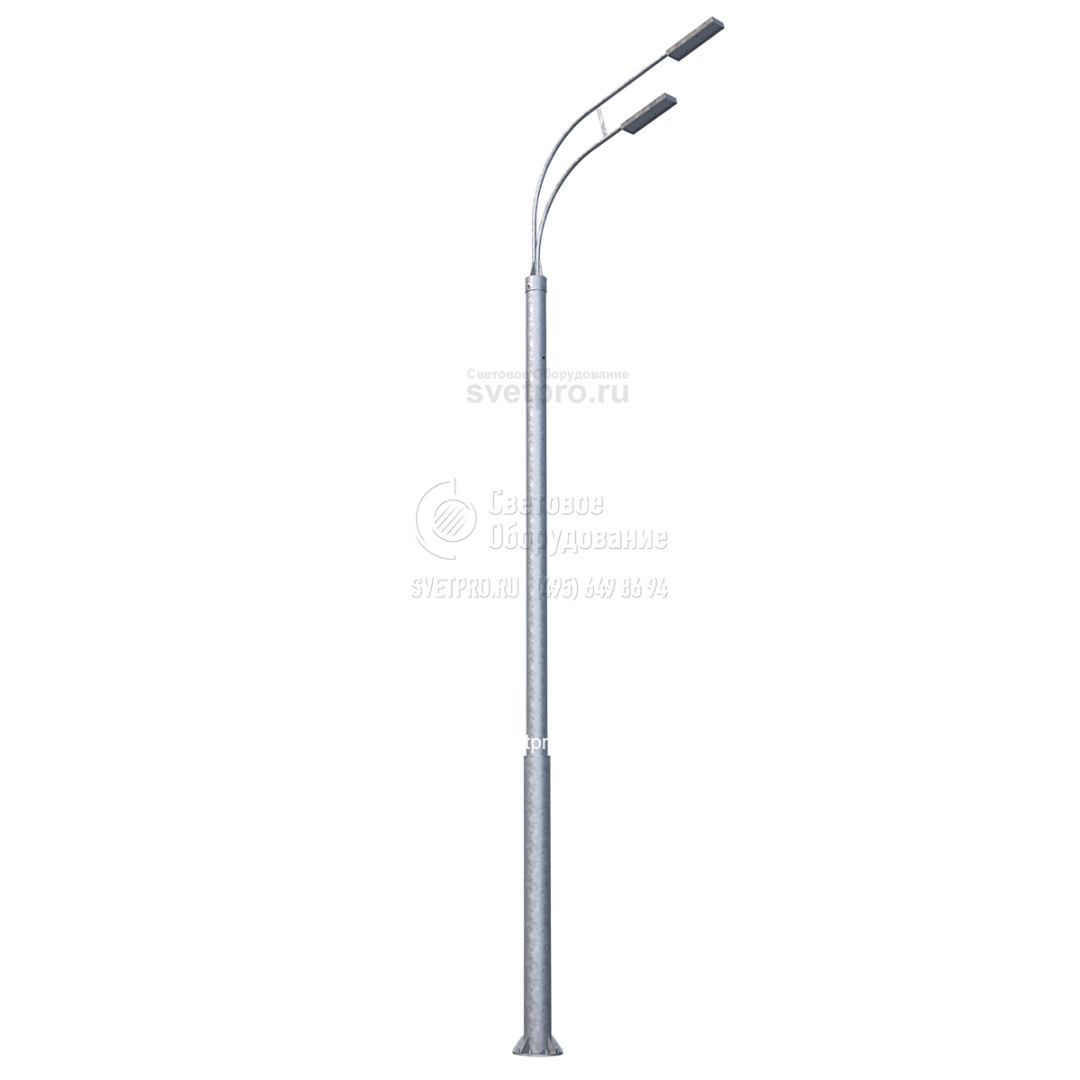

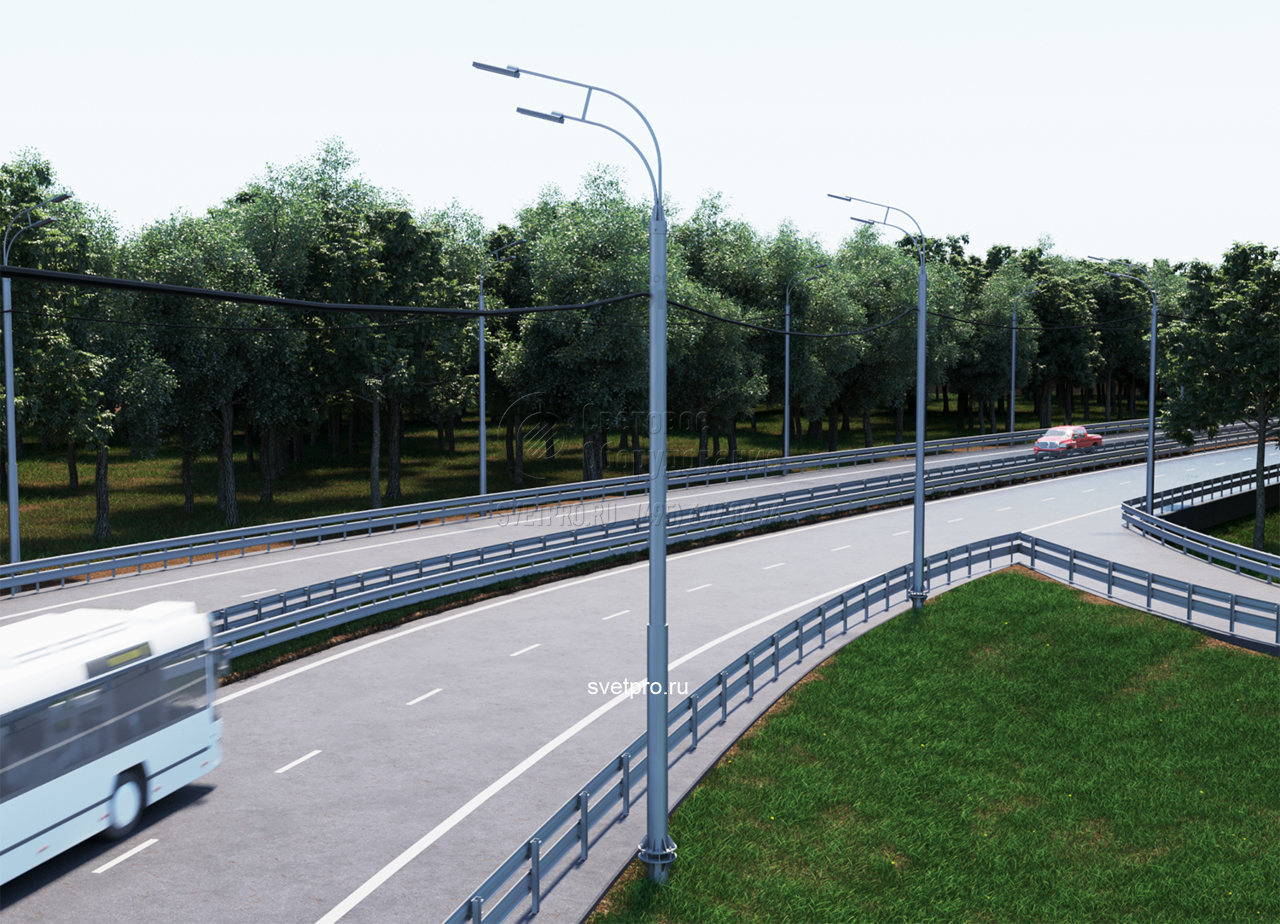

Фотогалерея
