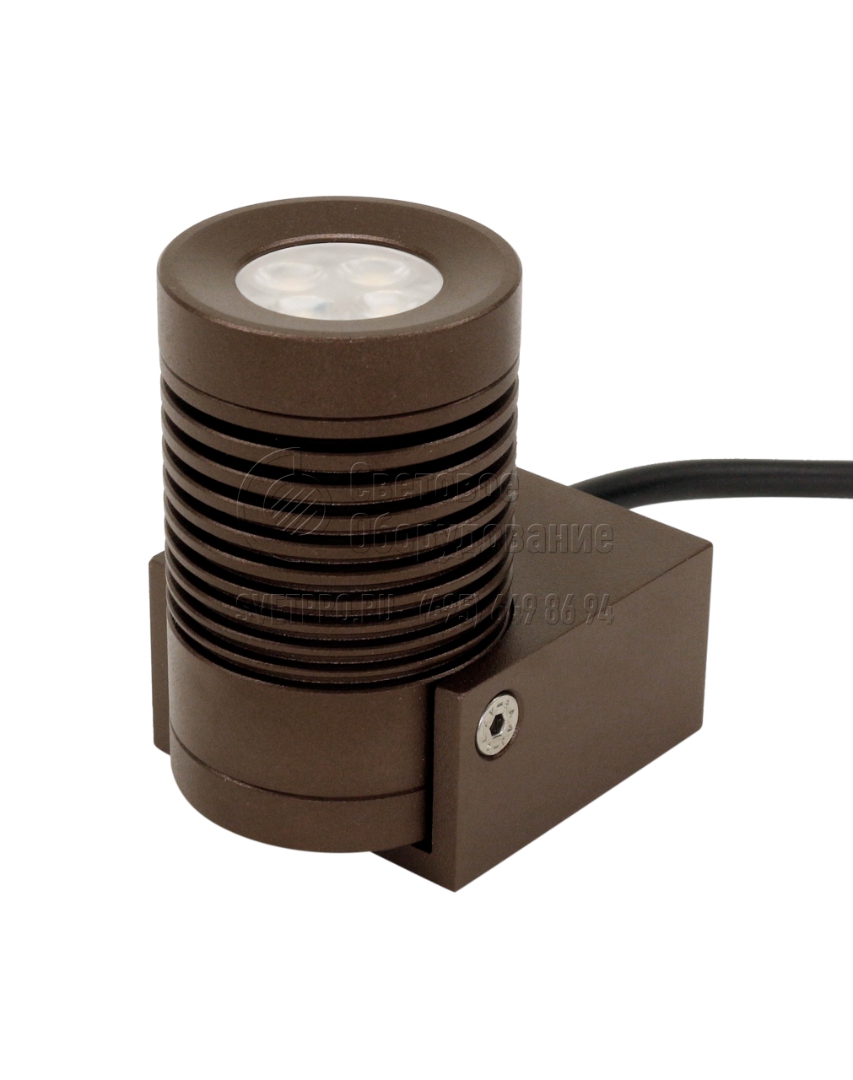

AV1-3.48...FIX / AV1-6.48...FIX / AV1-9.48.FIX / AV1-3.220...FIX / AV1-6.220...FIX / AV1-9.220..FIX Светильник светодиодный однолучевой
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 12-265 В |
Класс защиты IP: | IP67 |
Артикул производителя: | AV1-3.48...FIX / AV1-6.48...FIX / AV1-9.48.FIX / AV1-3.220...FIX / AV1-6.220...FIX / AV1-9.220..FIX |
Мощность: | 3-9 Вт |
Цветовая температура: | 2600-7000 К |
Световой поток: | 230-920 лм |

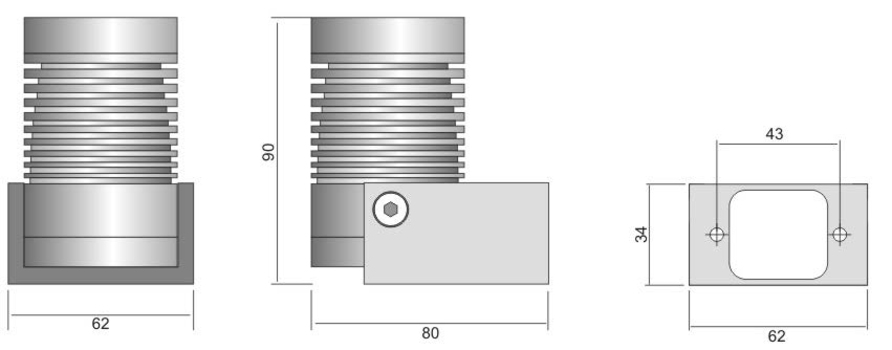

Габаритные размеры: | см. чертёж |
Температура эксплуатации: | -40 - +40 °C |
Производитель светодиодов: | Cree |
Производитель «ABC Lighting», Россия
ОПИСАНИЕ

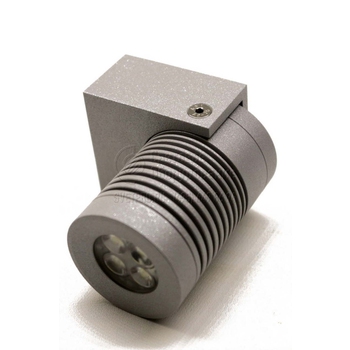

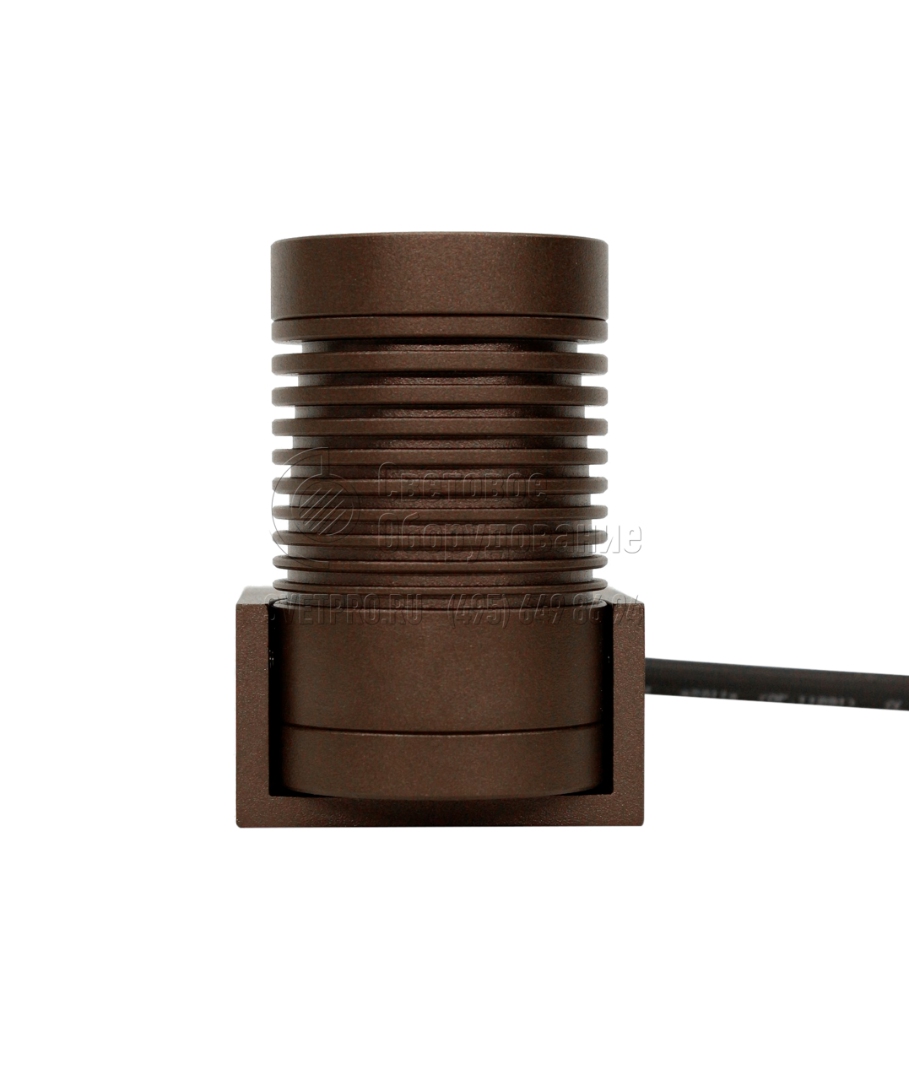

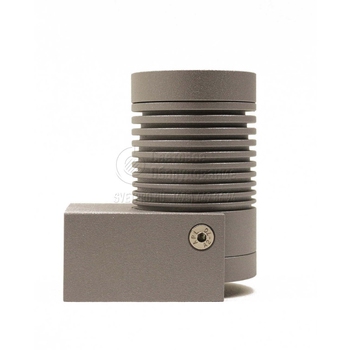

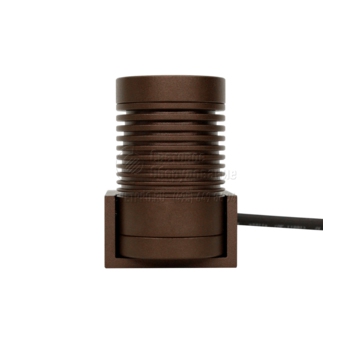

Светильники AV1-3.48...FIX / AV1-6.48...FIX / AV1-9.48.FIX / AV1-3.220...FIX / AV1-6.220...FIX / AV1-9.220..FIX ориентированы на подсветку объектов архитектурного и исторического наследия, элементов фасадов административных и общественных зданий, ландшафтных композиций и внутренних интерьеров.
Изделие закрепляется на стене или в нижнем приземном ярусе. Фиксацию обеспечивает кронштейн, а для объектов ландшафта грунтовый костыль, приобретаемый как аксессуар. Положение светильника – жесткое.
Модельный ряд представляют изделия, отличающиеся цветом исходящего светового потока. Имеются версии: белый (теплый, нейтральный, холодный), красный, зеленый, синий, янтарный. Приоритет цвета увязан с потребляемой мощностью (3, 6, 9 Вт). Угол раскрытия луча: 12, 23, 45, 60, 120 градусов, что совместно с цветовым оттенком света, влияет на величину светового потока. Серии осветительного изделия подключаются к источнику постоянного напряжения (13–60 В) и сети 220 В. Драйвер входит в состав модели.

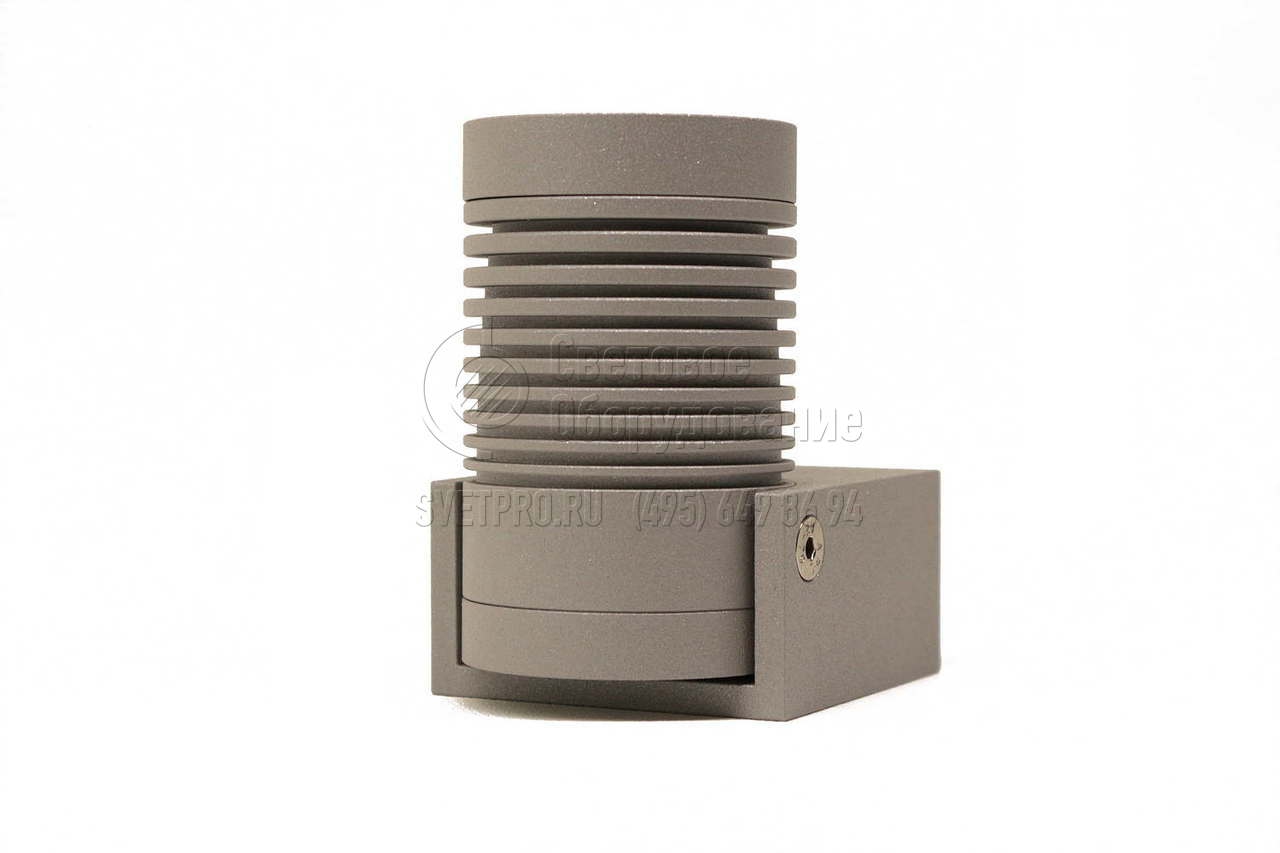

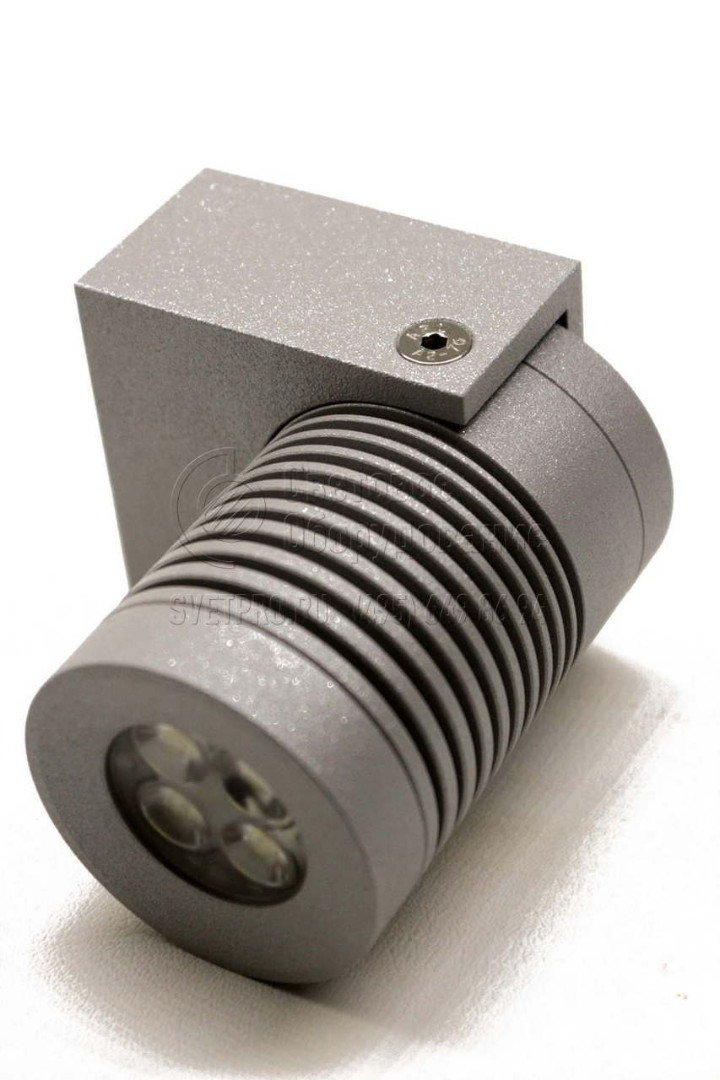

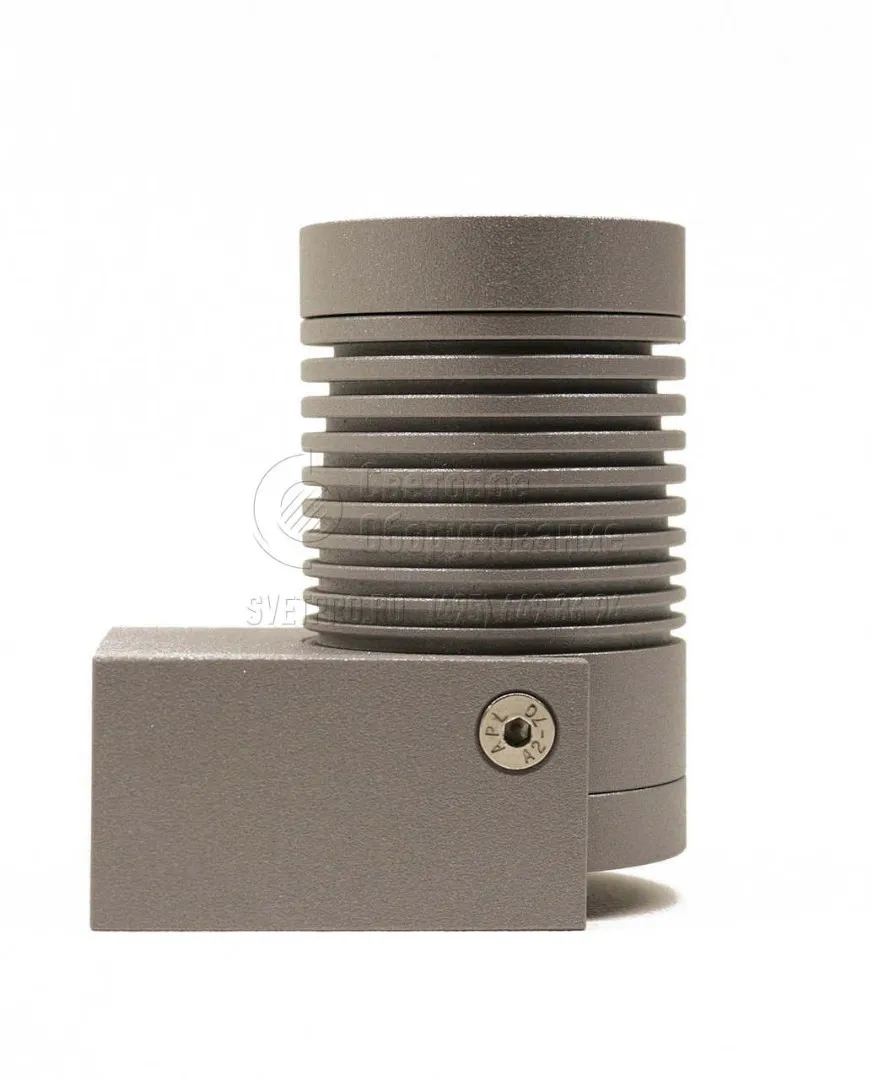

Корпус светильника AV1, изготовленный из алюминиевого сплава, содержит ребристую теплоотводящую часть. Порошковое окрашивание выполняет защитную и декоративную роль. Степень защиты соответствует IP67. Качество работы сохраняется в интервале температур ±40о.
Светильник светодиодный однолучевой AV1 предназначен для настенного монтажа, при использовании поворотного кронштейна появляется возможность регулировки угла наклона луча.

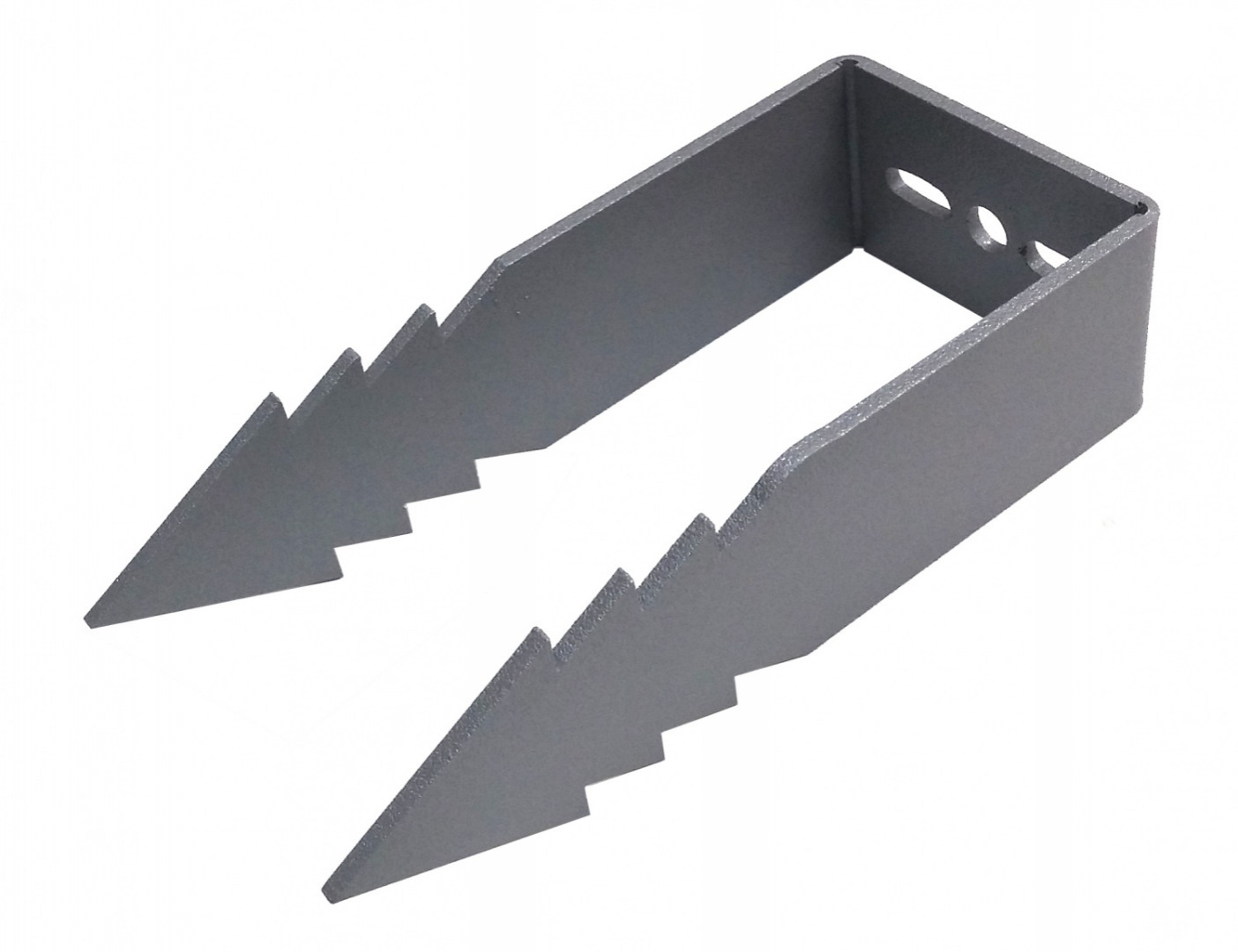

Используя грунтовый костыль, светильник применяется в целях ландшафтной подсветки.
Характеристики
Питание | |
монохром | 85-265 VAC |
монохром, монохром DIM | 13-55 VDC, 24VAC |
RGB, RGBW | 12-24 VDC |
Потребляемая мощность | |
AV1-3.XX | 3W ±5% |
AV1-6.XX | 6W ±5% |
AV1-9.XX | 9W ±5% |
Управление | ШИМ, опционально |
Светодиоды | CREE, SSC |
Вторичная оптика | Ledil (Финляндия) |
Ресурс светодиодов | 70000 часов |
Угол раскрытия луча | 12º, 23º, 45º, 60º, 120º |
Электронные компоненты драйвера | Supertex inc. (США), Epcos GmbH |
Температура внешней среды, не ниже | -40 - +40 градусов |
Материал корпуса | алюминиевый сплав Д16Т |
Покрытие | полиэфирная порошковая краска** |
Вес | 520г |
Световой поток светильника c линзой, Lm
Цвет свечения | 3W | 6W | 9W |
холодный белый (4900-7000К) | 300 | 550 | 880 |
нейтральный белый (3800-4800К) | 310 | 570 | 920 |
теплый белый (2600-3700К) | 280 | 520 | 820 |
янтарный (585-595nm) | 230 | 390 | 640 |
красный(630-660nm) | 37 (0.8W) | 67 (1.5W) | 115 (2.6W) |
зеленый (520-535nm) | 260 | 390 | 600 |
синий (450-465nm) | 35 (1W) | 60 (1.7W) | 100 (2.8W) |
Цвета свечения
холодный белый | нейтральный белый | тёплый белый | янтарный (585nm) | красный (630nm) | зеленый (535nm) | синий (450-465nm) |
Цвет корпуса
White | Sand | Silver | Flame | Green | Oliva | Rust | Graphit | Black |
Применяется структурированная порошковая краска с поверхностью муар высокой атмосфероустойчивости.

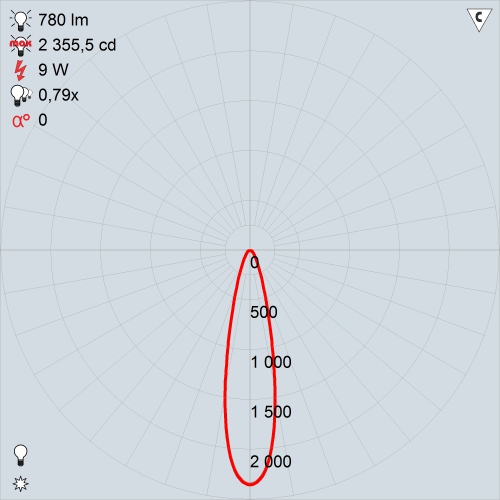

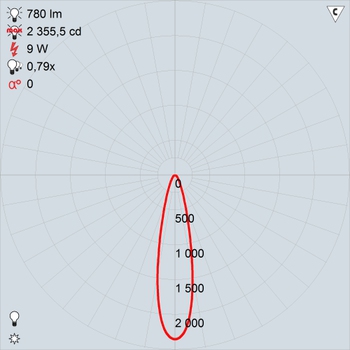

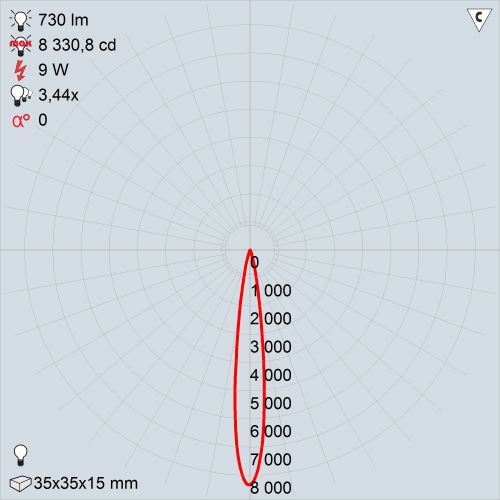

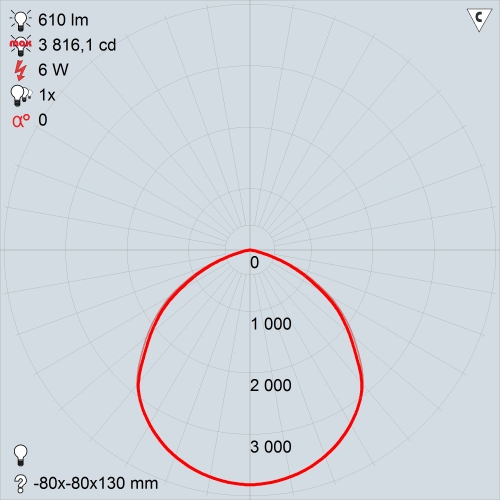

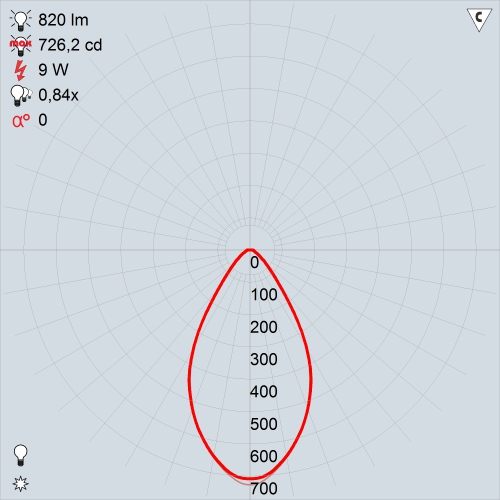

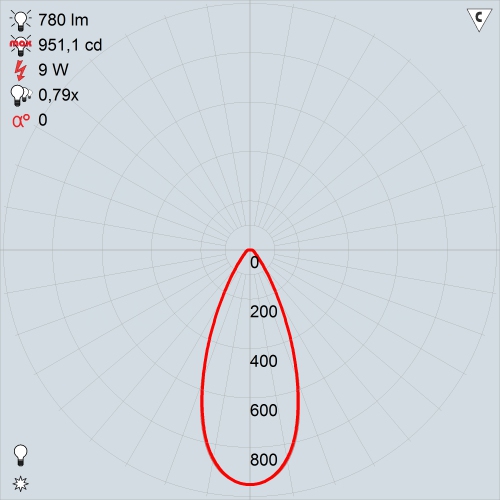

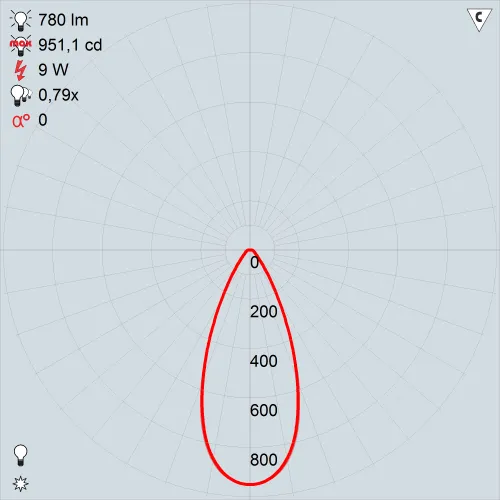

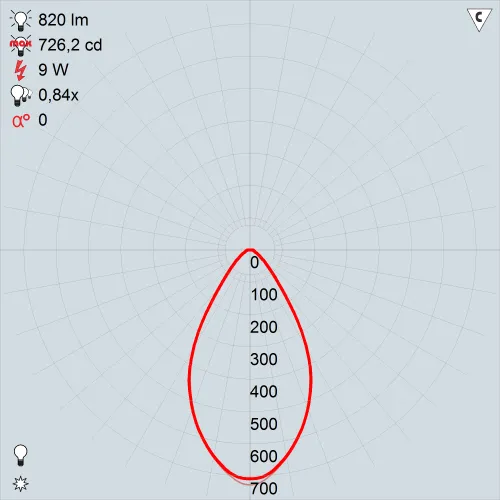

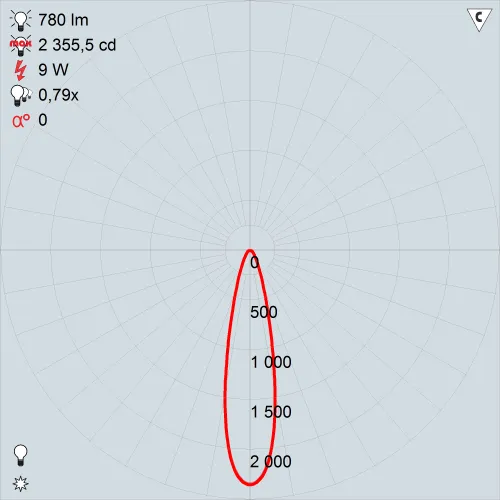

КСС
12º | 23º | 45º | 60º | 120º |
Схемы подключения

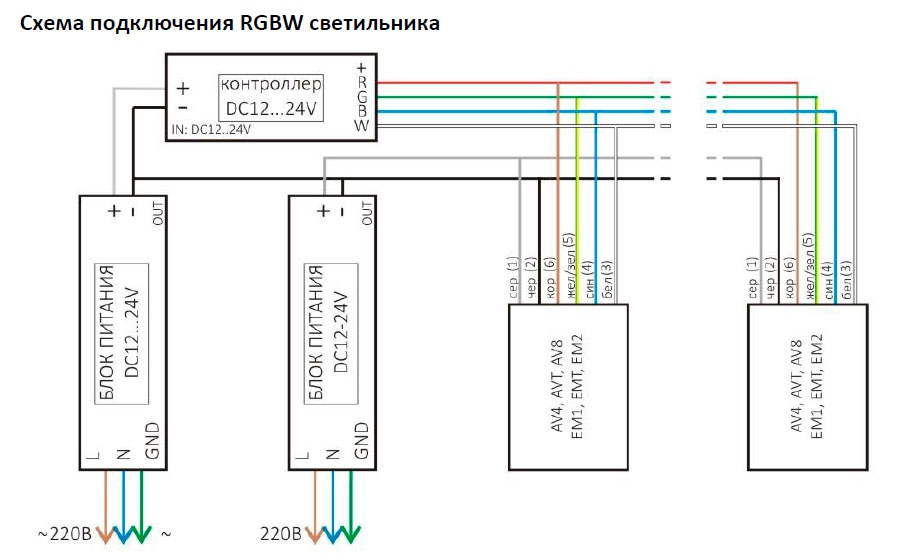

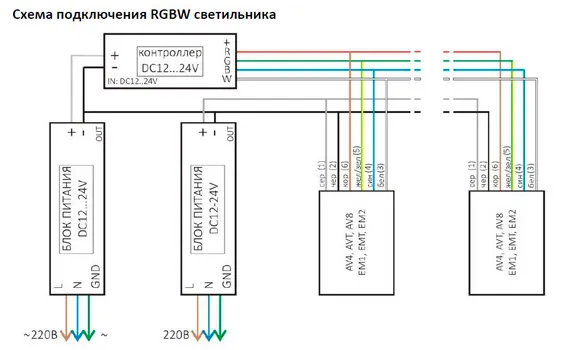

Схема подключения RGBW светильника |

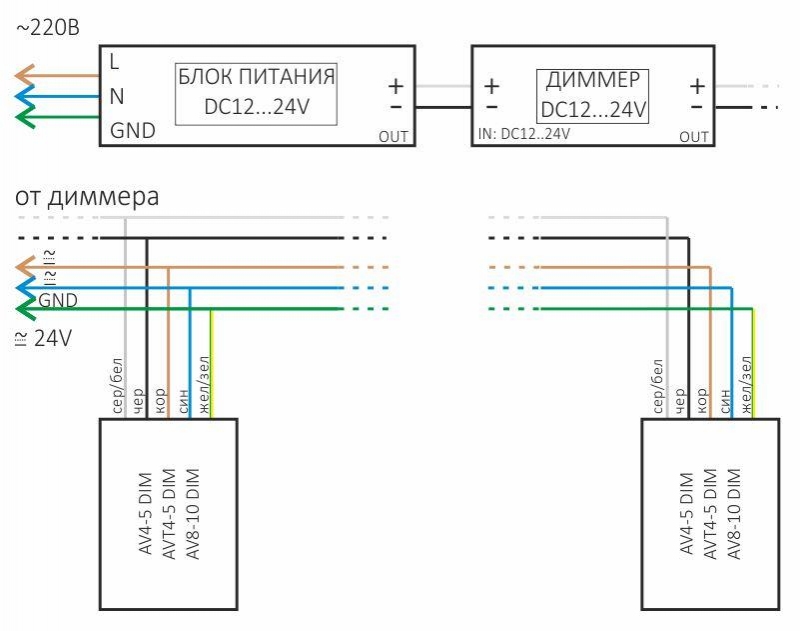

Схема подключения светильника с опцией диммирования |

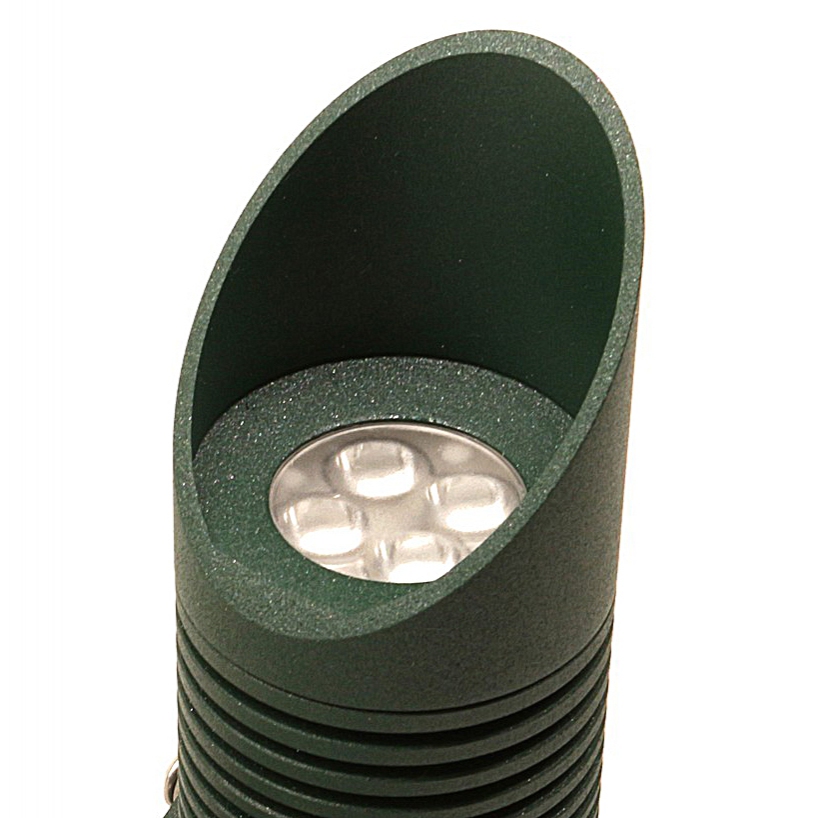

Аксессуары
*- указан световой поток с учетом потерь на вторичной оптике при температуре окружающей среды +20ºС.
**- структурированная (муар) порошковая краска производства NEOKEM Prisma series с повышенной атмосфероустойчивостью.
