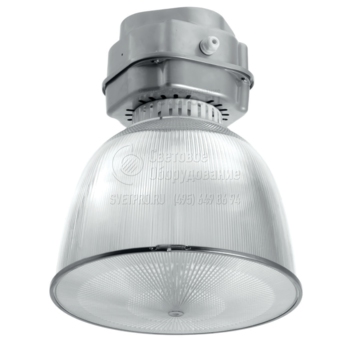

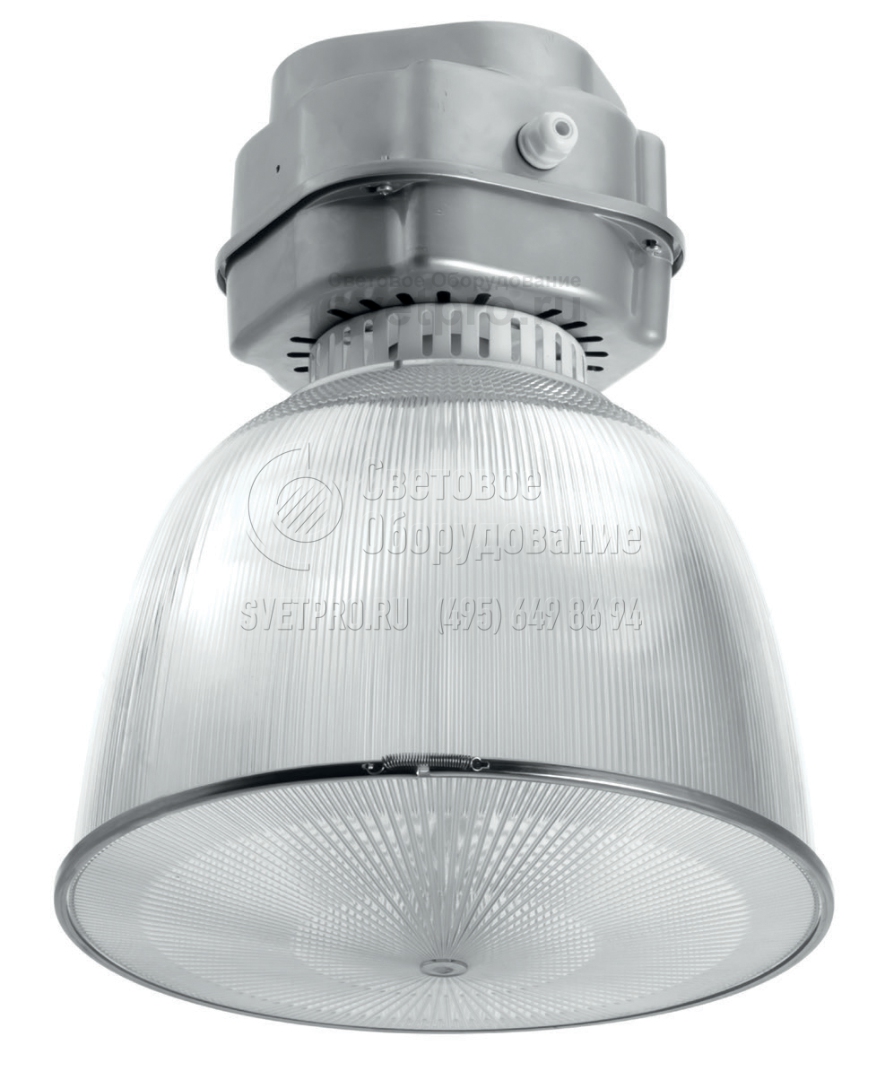

ЖСП/РСП/ГСП 07 Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Ртутная лампа (ДРЛ), Металлогалогенная лампа (МГЛ) |
Цоколь: | E27, E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP44/23 |
Климатическое исполнение: | У3 |
Артикул производителя: | ЖСП/РСП/ГСП 07 |
Мощность: | 70-400 Вт |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «ALB», Россия
ОПИСАНИЕ
Осветительные приборы ЖСП07/РСП07/ГСП07 обеспечат общее освещение производственных цехов, складов, гаражей, паркингов.
Изделие подвешивается на крюк, трубу, трос. Провод вводится через сальниковый самозажимной ввод.
Модельный ряд светильника включает две габаритные версии (Ø рассеивателя 410 и 570 мм), в каждом источником света является натриевая, ртутная или металлогалогенная лампа. Выбор мощности доступен от 70 до 400 Вт. Стоимостная составляющая, вес изделия и степень герметичности отличают модификации, дополненные защитным стеклом, повышающим защиту с IP23/23 до IP44/23. Для светильника характерен полуширокий тип КСС. Угол формирования светораспределения корректируется изменением высоты установки патрона. Коэффициент мощности ≥0,85, КПД светильника – ≥70.
Светильники ЖСП07/РСП07/ГСП07 защищены от коррозии и устойчивы к механическим воздействиям. Алюминиевый отсек с ПРА имеет порошковое окрашивание, рассеиватель и защитное стекло – поликарбонатные, светостабилизированные. Стекло закрепляется к рассеивателю стальным ободом с пружинным механизмом.
Основные параметры
КПД, не менее | 70% |
Коэффициент мощности, не менее | 0,85 |
Тип КСС | Л (регулируемый) |
Сегмент | Master |
Габаритные размеры | Ø410х450, Ø570х470 |
Преимущества
- Отсек ПРА из алюминия долговечен и не подвержен коррозии
- Ударопрочный поликарбонатовый рассеиватель устойчив к воздействию ультрафиолета и сохраняет заданные светотехнические характеристики на протяжении всего срока службы
- Возможность регулировка типа КСС позволяет получить оптимальное светораспределение для каждого проекта
- Комплектуется ПРА европейских производителей Vossloh Schwabe или Helvar
- Возможна установка на крюк, трос или трубу
Устройство
- Отсек ПРА светильника изготовлен из алюминия методом литья под высоким давлением и покрыт порошковой краской
- Рассеиватель и защитное стекло изготовлены из светостабилизированного ударопрочного поликарбоната
- Для регулировки типа КСС необходимо освободить дроссельную площадку и выставить соответствующее положение патрона
- Светильник укомплектован: дросселем с медной обмоткой, трехконтактным ИЗУ, конденсатором, самозажимной клеммной колодкой
- Подвод провода осуществляется через самозажимной сальник
- Стальной крепёжный обод с пружиной фиксирует защитное стекло
- Модификацию светильника для установки в линию с двумя герметичными сальниковыми выводами в отсеке ПРА необходимо указать при заказе

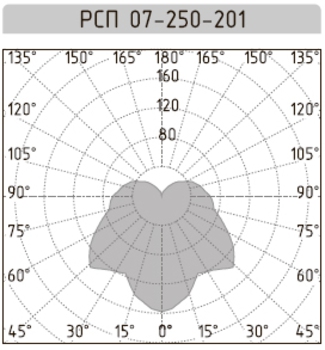

КСС

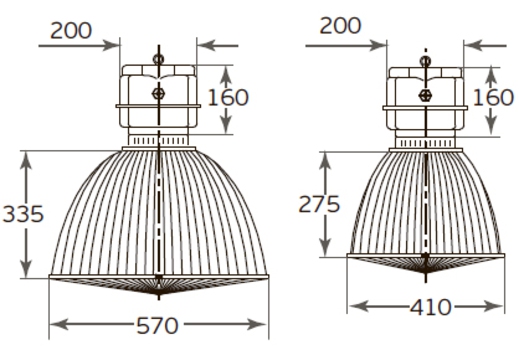

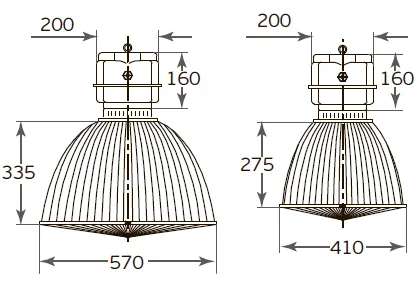

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул (штрих-код) | Тип лампы | Номинальная мощность, Вт | Патрон | Степень защиты IP Оптич.отсек/ПРА | Масса (не более), кг | Габариты |
---|---|---|---|---|---|---|---|
ЖСП/ГСП 07-70-101 | 4620014036817 | ДНаТ/ДРИ | 70 | E27 | 44/23 | 5,10 | Ø410х400 |
ЖСП/ГСП 07-100-101 | 4620014033199 | ДНаТ/ДРИ | 100 | E40 | 44/23 | 5,14 | Ø410х400 |
ЖСП/ГСП 07-150-101 | 4620014033205 | ДНаТ/ДРИ | 150 | E40 | 44/23 | 5,86 | Ø410х400 |
ЖСП/ГСП 07-250-101 | 4620014033212 | ДНаТ/ДРИ | 250 | E40 | 44/23 | 6,43 | Ø410х400 |
ЖСП/ГСП 07-400-101 | 4620014033229 | ДНаТ/ДРИ | 400 | E40 | 44/23 | 7,93 | Ø410х400 |
РСП 07-125-101 | 4620014033236 | ДРЛ | 125 | E27 | 44/23 | 5,89 | Ø410х400 |
РСП 07-250-101 | 4620014033243 | ДРЛ | 250 | E40 | 44/23 | 5,90 | Ø410х400 |
РСП 07-400-101 | 4620014033250 | ДРЛ | 400 | E40 | 44/23 | 6,33 | Ø410х400 |
ЖСП/ГСП 07-250-201 | 4620014033298 | ДНаТ/ДРИ | 250 | E40 | 44/23 | 8,12 | Ø570х400 |
ЖСП/ГСП 07-400-201 | 4620014033304 | ДНаТ/ДРИ | 400 | E40 | 44/23 | 9,62 | Ø570х400 |
РСП 07-250-201 | 4620014033328 | ДРЛ | 250 | E40 | 44/23 | 7,58 | Ø570х400 |
РСП 07-400-201 | 4620014033335 | ДРЛ | 400 | E40 | 44/23 | 8,02 | Ø570х400 |
ЖСП/ГСП 07-70-102 | 4620014036824 | ДНаТ/ДРИ | 70 | E27 | 23/23 | 4,52 | Ø410х400 |
ЖСП/ГСП 07-100-102 | 4620014033342 | ДНаТ/ДРИ | 100 | E40 | 23/23 | 4,55 | Ø410х400 |
ЖСП/ГСП 07-150-102 | 4620014033359 | ДНаТ/ДРИ | 150 | E40 | 23/23 | 5,28 | Ø410х400 |
ЖСП/ГСП 07-250-102 | 4620014033366 | ДНаТ/ДРИ | 250 | E40 | 23/23 | 5,85 | Ø410х400 |
ЖСП/ГСП 07-400-102 | 4620014033373 | ДНаТ/ДРИ | 400 | E40 | 23/23 | 7,35 | Ø410х400 |
РСП 07-125-102 | 4620014033380 | ДРЛ | 125 | E27 | 23/23 | 5,31 | Ø410х400 |
РСП 07-250-102 | 4620014033397 | ДРЛ | 250 | E40 | 23/23 | 5,31 | Ø410х400 |
РСП 07-400-102 | 4620014033403 | ДРЛ | 400 | E40 | 23/23 | 5,75 | Ø410х400 |
ЖСП/ГСП 07-250-202 | 4620014033441 | ДНаТ/ДРИ | 250 | E40 | 23/23 | 6,93 | Ø570х400 |
ЖСП/ГСП 07-400-202 | 4620014033458 | ДНаТ/ДРИ | 400 | E40 | 23/23 | 8,43 | Ø570х400 |
РСП 07-250-202 | 4620014033472 | ДРЛ | 250 | E40 | 23/23 | 6,39 | Ø570х400 |
РСП 07-400-202 | 4620014033489 | ДРЛ | 400 | E40 | 23/23 | 6,83 | Ø570х400 |
Расшифровка модификаций
101 – с защитным стеклом, степень защиты оптического отсека IP44, поликарбонатовый рассеиватель Ø410мм
102 – без защитного стекла, степень защиты оптического отсека IP23, поликарбонатовый рассеиватель Ø410мм
201 – с защитным стеклом, степень защиты оптического отсека IP44, поликарбонатовый рассеиватель Ø570мм
202 – без защитного стекла, степень защиты оптического отсека IP23, поликарбонатовый рассеиватель Ø570мм
