ДБО89 KDR Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | II |
Класс защиты IP: | IP54 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДБО89 KDR |
Мощность: | 12-25 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1002-2062 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДБО89 KDR применяют в офисных центрах, магазинах, складских комплексах, жилых домах.
Изделие с косинусным типом светораспределения предназначено для настенной установки в помещениях и под навесами.
Базовые версии со светодиодным источником света мощностью 12 Вт в модельном ряду представлены изделиями, дополненными микроволновым датчиком или блоком аварийного питания, поддерживающим образование света (10% от основной величины) в течение трёх часов. При мощности модуля 18 и 25 Вт в состав изделия входит нерегулируемый драйвер. Активно потребляемая мощность – не менее 98%. Световой поток имеет значения: 1002, 1559, 2062 лм. Цветовой оттенок света – белый (4000 К), качество цветопередачи – Ra80.
Компактная квадратная конструктивная форма светильника ДБО89 KDR образована поликарбонатными частями: белым корпусом и опаловым рассеивателем. Герметичность IP54 поддержана наличием прокладки из вспененной резины. Благодаря типу источника света высота модели составляет 50 или 40 мм.
особенности продукта
- Не требует обслуживания во время эксплуатации.
- Энергоэффективность. Применение эффективных LED модулей позволяет оптимизировать освещение.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 89 лм/Вт.
конструкция
Корпус | Полимерный материал белого цвета. |
Рассеиватель | Полимерный материал опаловый. |
Скоба | Сталь. |
Монтажная прокладка | Вспененная резина. |
Технические данные | Коэффициент мощности - 0,98. Время работы в аварийном режиме: EM3 - 3 часа. Световой поток в аварийном режиме:› ДБО89 EM3: 10%. |
Характеристика микроволнового датчика | Время работы после обнаружения движения: 30 сек. Дальность обнаружения: 5-7 м. Угол обнаружения: 140°. |
Установка | Крепление на несущую поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
KDR | коммерческое название. |
MW | микроволновый датчик. |
EM3 | наличие блока аварийного питания. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - базовое исполнение; 3 - микроволновый датчик; 4 - драйвер с блоком аварийного питания. |
Третья цифра | 1 - базовое исполнение. |

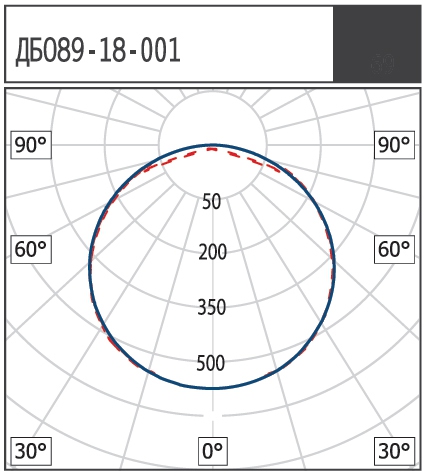

ксс

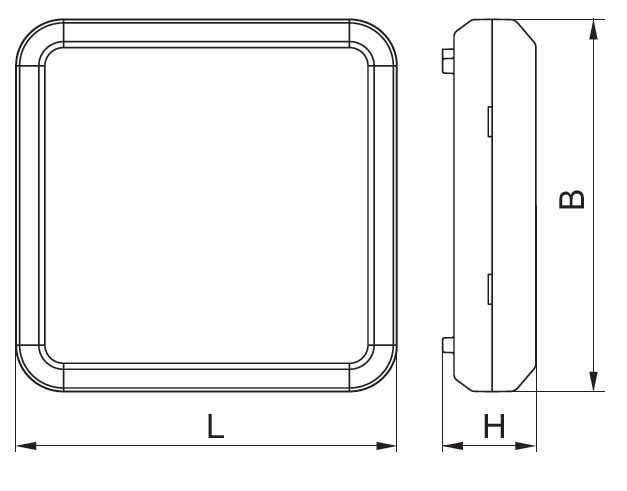

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм |
ДБО89-12 KDR | 250 | 250 | 50 |
ДБО89-18 KDR | 300 | 300 | 40 |
ДБО89-25 KDR | 350 | 350 | 40 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДБО89-12-001 KDR 840 |
1169412001 |
12 |
1002 |
89 |
0.60 |
ДБО89-12-031 KDR MW 840 |
1169412031 |
12 |
1002 |
89 |
0.72 |
ДБО89-12-041 KDR EM3 840 |
1169412041 |
12 |
1002 |
89 |
0.70 |
ДБО89-18-001 KDR 840 |
1169418001 |
18 |
1559 |
88 |
1.05 |
ДБО89-25-001 KDR 840 |
1169425001 |
25 |
2062 |
83 |
1.10 |
