ДПО46 Luxe Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5, Люминесцентная лампа Т8, Светодиоды (LED) |
Цоколь: | G5, G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДПО46 Luxe |
Мощность: | 19-76 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1770-7950 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Модель ДПО46 Luxe применяют для освещения офисных и административных помещений.
Изделие устанавливается на несущую потолочную конструкцию.
Модификации с источником света в виде светодиодного модуля (19–76 Вт) излучают световой поток от 1770 до 7950 лм. При одинаковом потреблении электроэнергии большие значения характерны версиям с прозрачным призматическим оптическим элементом. Преимущества данных модификаций перед изделиями с лампами-ретрофитами в форм-факторе Т8 – длительность эксплуатационного ресурса. Двух- и четырех- (по 11 или 22 Вт каждая) ламповые изделия оснащены прозрачным или опаловым рассеивателем.
Слепящее действие света минимизируют оба вида оптического элемента, изготовленного из поликарбоната. Торцевые части осветительного прибора ДПО46 Luxe закрывают поликарбонатные крышки: овальные или плоские. Полимерные составные части присоединяются к стальному корпусу защёлками. Конструктивная защита соответствует IP20.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный классический дизайн.
- Высокая энергоэффективность, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсаций.
- Долговечный рассеиватель сохраняет коэффициент пропускания в течение всего срока службы.
- Комфорт. Использование рассеивателя обеспечивает равномерную освещенность, оптимизирует КСС, расширяет возможности применения.
- Возможно изготовление под заказ световых приборов с цветовой температурой 3000К и 5000К.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 105 лм/Вт.
конструкция
Основание | Листовая сталь, окрашено белой порошковой краской. |
Рассеиватель | Поликарбонат с призматическими элементами (опаловый или прозрачный). Изготовлен методом экструдирования. Защелкивается в металлическое основание по всей длине светильника. |
Технические данные | Коэффициент мощности - 0,95 (для ДПО46 Luxe F). |
Крышки | Поликарбонат белого цвета. Крепятся к основанию с помощью защелок. |
Источник света | Характеристики определяются лампой. |
Установка | Устанавливается на несущую поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Luxe F | коммерческое название. с LED модулем. |
Luxe LED | коммерческое название. с LED лампами T8 G13. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - плоская торцевая крышка; 6 - овальная торцевая крышка. |
Вторая цифра | 0 - базовое исполнение. |
Третья цифра (рассеиватель) | 3 - опаловый; 4 - прозрачный. |

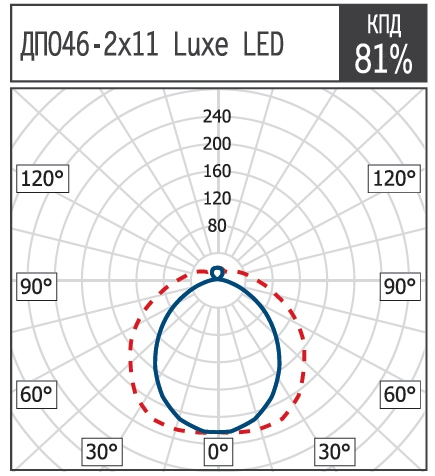

КСС
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код | Масса, кг |
Проставка F (2 шт.) | 5000000001 | 0.02 |

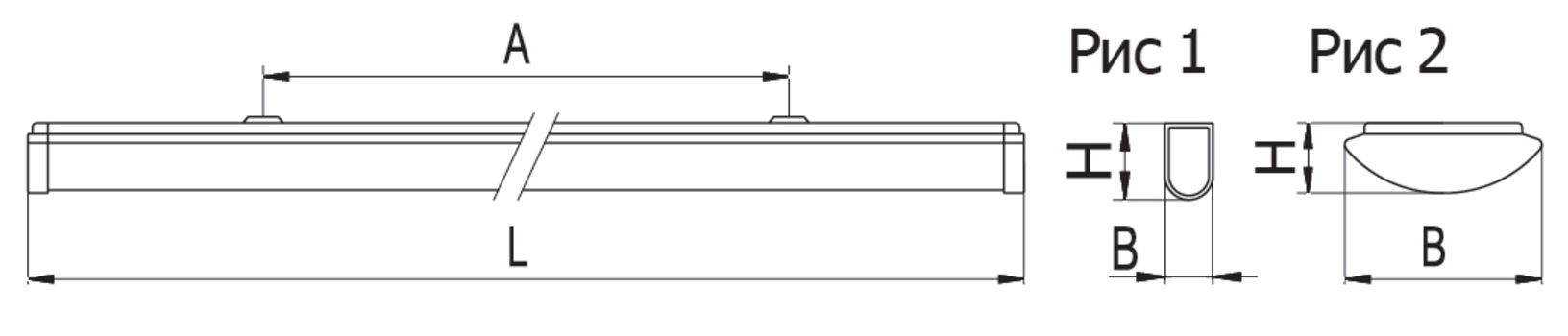

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Рис | L, мм | B, мм | H, мм | A, мм |
ДПО46-19 Luxe F | 2 | 625 | 191 | 72 | 450 |
ДПО46-38 Luxe F | 2 | 1235 | 191 | 72 | 600 |
ДПО46-48 Luxe F | 2 | 1535 | 191 | 72 | 750 |
ДПО46-76 Luxe F | 2 | 1235 | 191 | 72 | 600 |
ДПО46-11-004 Luxe LED | 1 | 640 | 44 | 76 | 450 |
ДПО46-11-604 Luxe LED | 1 | 640 | 44 | 76 | 450 |
ДПО46-22-004 Luxe LED | 1 | 1250 | 44 | 76 | 600 |
ДПО46-22-604 Luxe LED | 1 | 1250 | 44 | 76 | 600 |
ДПО46-2х11-004 Luxe LED | 2 | 625 | 191 | 72 | 450 |
ДПО46-2х11-604 Luxe LED | 2 | 650 | 191 | 72 | 450 |
ДПО46-2х22-004 Luxe LED | 2 | 1235 | 191 | 72 | 600 |
ДПО46-2х22-604 Luxe LED | 2 | 1260 | 191 | 72 | 600 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДПО46 Luxe F с LED модулем |
|||||
ДПО46-19-003 Luxe F 840 |
1056019003 |
19 |
1770 |
93 |
1.00 |
ДПО46-19-004 Luxe F 840 |
1056019004 |
19 |
2000 |
105 |
1.00 |
ДПО46-38-003 Luxe F 840 |
1056038003 |
38 |
3550 |
93 |
2.00 |
ДПО46-38-004 Luxe F 840 |
1056038004 |
38 |
4000 |
105 |
2.00 |
ДПО46-48-003 Luxe F 840 |
1056048003 |
48 |
4450 |
93 |
2.40 |
ДПО46-48-004 Luxe F 840 |
1056048004 |
48 |
5050 |
105 |
2.40 |
ДПО46-76-003 Luxe F 840 |
1056076003 |
76 |
7100 |
93 |
2.00 |
ДПО46-76-004 Luxe F 840 |
1056076004 |
76 |
7950 |
105 |
2.00 |
ДПО46 Luxe LED для ретрофитной лампы LED Т8 G13 |
|||||
ДПО46-11-004 Luxe LED |
1056111004 |
|
|
|
1.01 |
ДПО46-11-604 Luxe LED |
1056111604 |
|
|
|
1.01 |
ДПО46-22-004 Luxe LED |
1056122004 |
|
|
|
1.85 |
ДПО46-22-604 Luxe LED |
1056122604 |
|
|
|
1.82 |
ДПО46-2х11-004 Luxe LED |
1056211004 |
|
|
|
1.40 |
ДПО46-2х11-604 Luxe LED |
1056211604 |
|
|
|
1.40 |
ДПО46-2х22-004 Luxe LED |
1056222004 |
|
|
|
2.80 |
ДПО46-2х22-604 Luxe LED |
1056222604 |
|
|
|
2.80 |
Cветильник может быть укомплектован LED лампой Т8 G13
