ДСО02 Universal LED Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED), Люминесцентная лампа Т8 |
Цоколь: | G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДСО02 Universal LED |
Мощность: | 22 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000-6500 К |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДСО02 Universal LED применяются для освещения офисов, торговых залов и помещений производственного назначения.

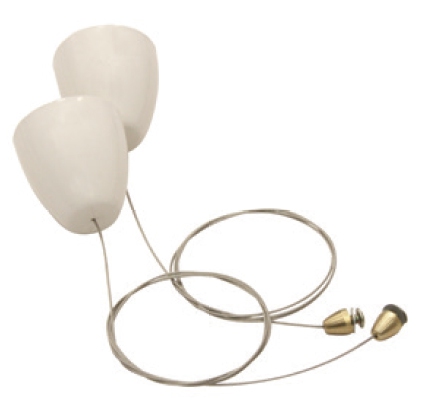

Подвесной вариант установки реализуется после дополнения изделия комплектом аксессуаров. Длина подвесов составляет: один, три, пять м. Доступен индивидуальный и линейный монтаж.

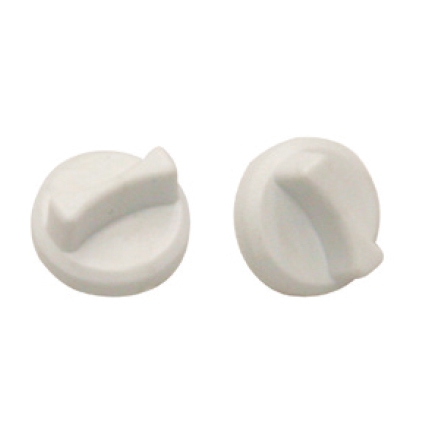

Светильники представлены одно- и двухламповыми модификациями. Количество потребляемой ретрофитной лампой электроэнергии составляет 11 Вт. Активность её использования светильником характеризует cosϕ≥0,96. КСС – косинусного типа. КПД повышает отражатель, подбираемый из состава аксессуаров. В его функции также входит формирование защитного угла (15°). Повысить степень защиты ламп позволяет поликарбонатная труба рассеивателя. В перечень аксессуаров входят соединительные скобы (линейное объединение) и фиксаторы отражателей.
Небольшая масса модели ДСО02 Universal LED (1,3; 1,4 кг – без дополнительных аксессуаров) и лёгкая конструктивная форма не исключают ударопрочность и надёжность изделия. Его корпус и отражатель изготовлены из стали, окрашивание – белого цвета. Труба и крышки – пластические материалы.
ОСОБЕННОСТИ ПРОДУКТА
- Практичность. Стандартный реечный светильник с регулируемыми подвесами различной длины.
- Защищенность. Модели с поликарбонатной защитной трубой.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсации.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Крышки | Ударопрочная пластмасса белого цвета. |
Защитная труба | Поликарбонат. |
Отражатель | Листовая сталь, окрашен белой порошковой краской (заказывается дополнительно). Защитный угол 15°(RU15). |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Источник света | Характеристики определяются лампой. |
Установка | Монтаж индивидуально или в линию. Крепление на несущую поверхность, подвес на трос. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Universal | коммерческое название. |
Universal LED | коммерческое название. |
HF | HF - ЭПРА А2. |
БАП | наличие блока аварийного питания. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - базовое исполнение (IP20); 5 - с защитной трубой (IP23). |
Вторая цифра | 0 - базовое исполнение (для ДСО02); 1 - ЭПРА А2. |
Третья цифра | 2 - базовое исполнение. |

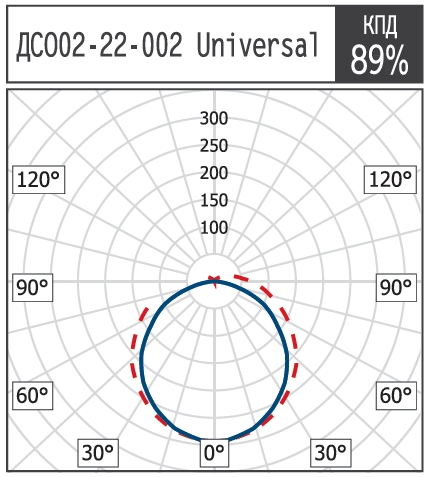

ксс

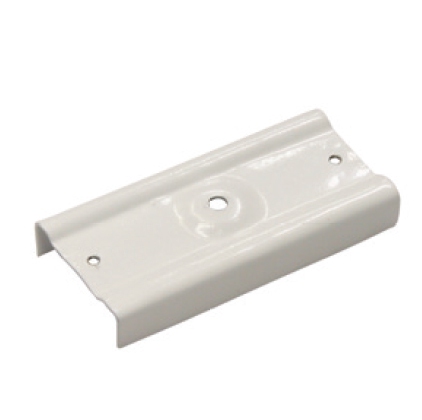

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
1 - подходит для светильника ДСО02-1х22-002 Universal LED.
2 - подходит для светильника ДСО02-2х22-002 Universal LED.

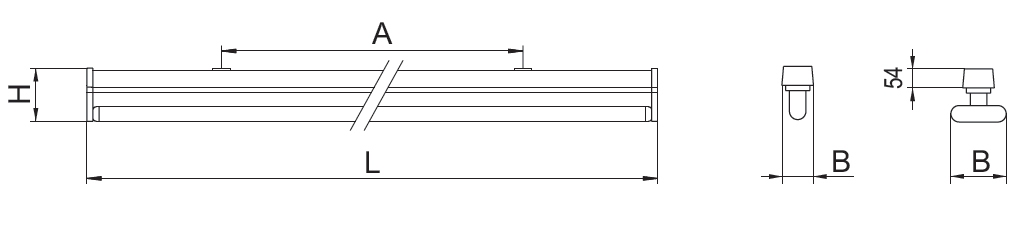

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ДСО02-1х22 | 1230 | 44 | 94 | 600 |
ДСО02-2х22 | 1230 | 100 | 94 | 600 |

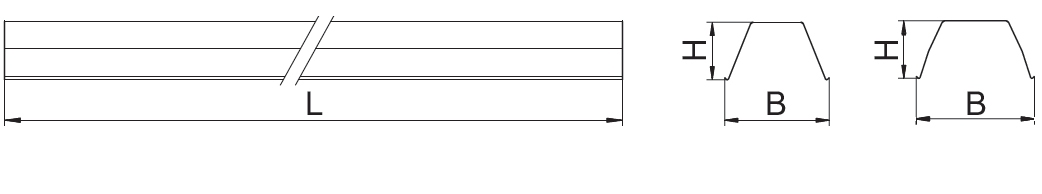

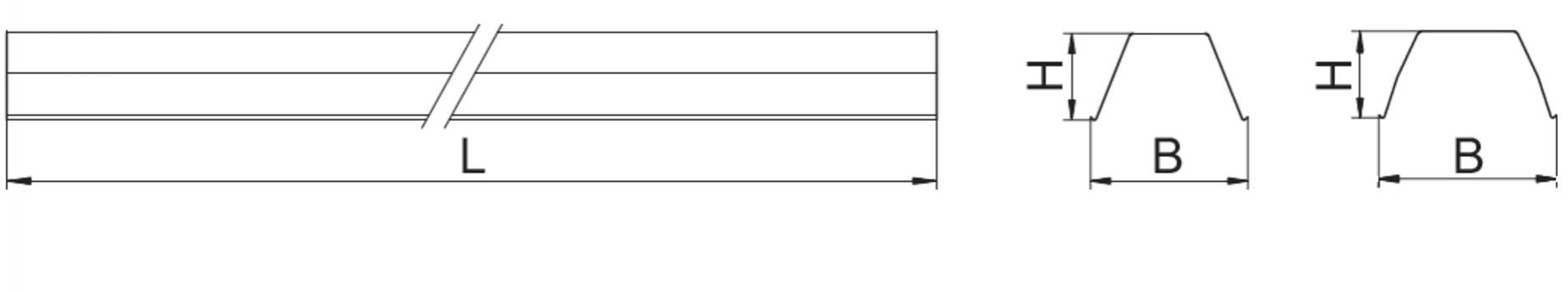

ГАБАРИТНЫЕ РАЗМЕРЫ ОТРАЖАТЕЛЕЙ
Наименование | L, мм | B, мм | H, мм |
Отражатель RU15 136 | 1245 | 133 | 56 |
Отражатель RU15 236 | 1245 | 206 | 76 |
Отражатель RU15 158 | 1545 | 133 | 56 |
Отражатель RU15 258 | 1545 | 206 | 76 |
Отражатель RU15 228/254 | 1190 | 137 | 62 |
Отражатель RU15 235/249/280 | 1490 | 137 | 62 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Код | Масса, кг |
ДСО02 Universal LED для ретрофитной лампы LED Т8 G13 | ||
ДСО02-1х22-002 Universal LED | 1025122002 | 1.30 |
ДСО02-2х22-002 Universal LED | 1025222002 | 1.40 |
Cветильник может быть укомплектован LED лампой Т8 G13
