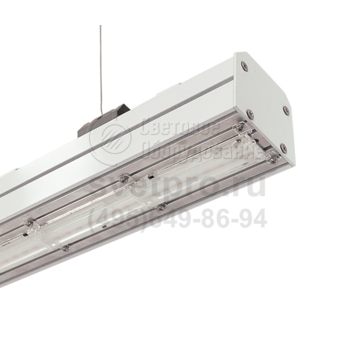

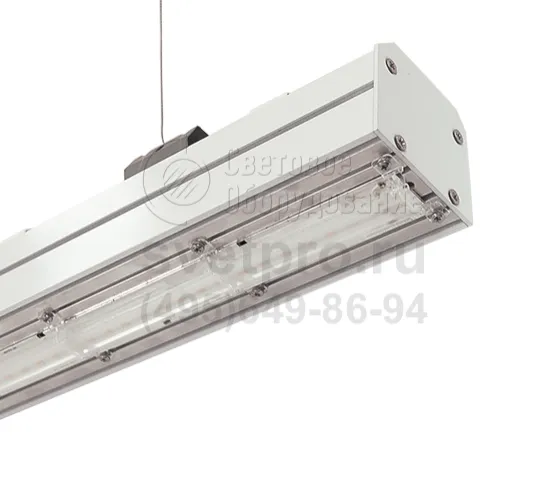

ДСО04 Magistral Светодиодный светильник
| Область применения: |
|
| Назначение: |
|
| Источник света: | Светодиоды (LED) |
| Номинальное напряжение: | 220 В |
| Класс защиты по току: | I |
| Класс защиты IP: | IP20 |
| Климатическое исполнение: | УХЛ4 |
| Артикул производителя: | ДСО04 Magistral |
| Мощность: | 35-140 Вт |
| Индекс цветопередачи: | >80 Ra |
| Цветовая температура: | 4000 К |
| Световой поток: | 4000-16000 лм |
| Габаритные размеры: | см. чертёж |
| Наличие: | |
| Количество: | |
| Цвет свечения: |
Производитель «Ардатовский СТЗ», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
ОПИСАНИЕ
Светильники ДСО04 Magistral применяются для освещения магазинов, супермаркетов, складов, офисов, административных кабинетов.
Модель монтируется индивидуально или в линию. Высоту подвеса регулируют, изменяя длину троса.
Модельный ряд образуют изделия, отличающиеся конструкцией и потребляемой мощностью. Конструктивное отличие относится к наличию или отсутствию рассеивателя. Модификации с опаловым оптическим элементом формируют косинусный тип светораспределения. Версии без рассеивателя обеспечивают его концентрированный, глубокий и смешанный (Г+Д) тип. Установленный в изделии драйвер представлен нерегулируемым типом и исполнением для работы с аварийным блоком. Мощность (35, 70, 140 Вт), которую потребляет модель, используется активно, о чём свидетельствует cosϕ≥0,98.
Поддержание температурного баланса в полости светильника ДСО04 Magistral обеспечивает алюминиевый корпус. Торцевые крышки – стальные, с порошковым окрашиванием. Рассеиватель – полимерный. Степень конструктивной защиты, обеспечиваемая оболочкой, IP20.
особенности продукта
- Эффективность. Световая отдача до 143 лм/Вт.
- Возможно изготовление под заказ световых приборов с цветовой температурой 3000К и 5000К.
конструкция
| Корпус | Алюминий. |
| Рассеиватель | Полимерный материал. |
| Технические данные | Коэффициент мощности - 0,98. |
| Крышки | Листовая сталь, окрашенны в белый свет. |
| Установка | Монтаж индивидуально или соединение в линию. Подвес на трос. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
| Magistral | коммерческое название. |
| EM | наличие блока аварийного питания. |
| 840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
| Вторая цифра | 0 - базовое исполнение; 4 - драйвер с блоком аварийного питания. |
| Третья цифра (рассеиватель) | 1 - опаловый (КСС «Д»); 2 – без рассеивателя (КСС «Г»); 3 – без рассеивателя (КСС «К»); 4 – без рассеивателя (КСС «Г+Д»). |

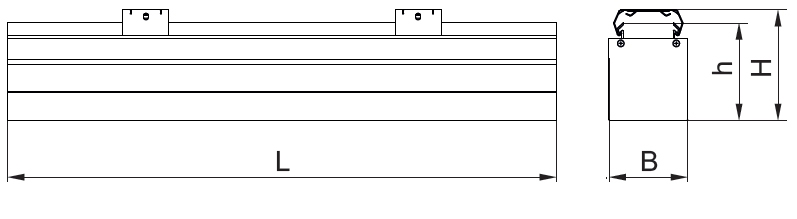

ГАБАРИТНЫЕ РАЗМЕРЫ
| Наименование | L, мм | B, мм | H, мм | H1, мм |
| ДСО04-35/70-001 | 1404 | 69 | 85 | 96 |
| ДСО04-35/70-002,003 | 1436 | 69 | 71 | 96 |
| ДСО04-35/70-004 | 1440 | 69 | 71 | 96 |
| ДСО04-140-001 | 2810 | 69 | 85 | 96 |
| ДСО04-140-002,003 | 2871 | 69 | 71 | 96 |
| ДСО04-140-004 | 2870 | 69 | 71 | 96 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
|
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
|
ДСО04 с КСС «Д» |
|||||
|
ДСО04-35-001 Magistral 840 |
1163435001 |
35 |
4000 |
114 |
2.20 |
|
ДСО04-70-001 Magistral 840 |
1163407001 |
70 |
8000 |
114 |
2.30 |
|
ДСО04-70-041 Magistral EM 840 |
1163407041 |
70 |
8000 |
114 |
2.30 |
|
ДСО04-140-001 Magistral 840 |
1163414001 |
140 |
16000 |
114 |
4.30 |
|
ДСО04 с КСС «Г» |
|
||||
|
ДСО04-35-002 Magistral 840 |
1163435002 |
35 |
4000 |
114 |
2.20 |
|
ДСО04-70-002 Magistral 840 |
1163407002 |
70 |
8000 |
114 |
2.30 |
|
ДСО04-70-042 Magistral EM 840 |
1163407042 |
70 |
8000 |
114 |
2.30 |
|
ДСО04-140-002 Magistral 840 |
1163414002 |
140 |
16000 |
114 |
4.30 |
|
ДСО04 с КСС «К» |
|||||
|
ДСО04-35-003 Magistral 840 |
1163435003 |
35 |
4000 |
114 |
2.20 |
|
ДСО04-70-003 Magistral 840 |
1163407003 |
70 |
8000 |
114 |
2.30 |
|
ДСО04-140-003 Magistral 840 |
1163414003 |
140 |
16000 |
114 |
4.30 |
|
ДСО04 с КСС «Г+Д» |
|||||
|
ДСО04-35-004 Magistral 840 |
1163435004 |
35 |
4000 |
114 |
2.20 |
|
ДСО04-70-004 Magistral 840 |
1163407004 |
70 |
8000 |
114 |
2.30 |
|
ДСО04-140-004 Magistral 840 |
1163414004 |
140 |
16000 |
114 |
4.30 |
