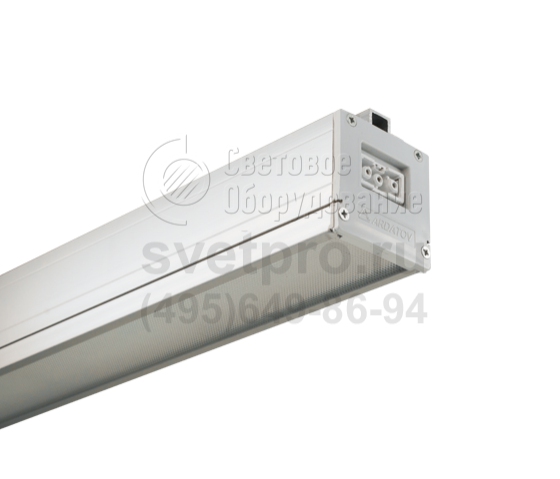

ДСО45 Liner M Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДСО45 Liner M |
Мощность: | 18-50 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1678-4358 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДСО45 Liner M устанавливают в административных зданиях предприятий, складах, торговых залах супер- и гипермаркетов.
Комплекты тросовых подвесов длиной один, три, пять м входят в перечень аксессуаров. Для изделия доступен индивидуальный монтаж и установка в линию, осуществляемая с использованием аксессуарных приспособлений.
В сети переменного напряжения светильники эксплуатируются благодаря наличию драйвера, представленного нерегулируемой высокоэффективной версией (cosϕ=0.98), вариантом, обеспечивающим регулировку светового потока в доступном для источника света диапазоне и комплектацией, позволяющей обеспечить работу от блока аварийного питания. Источник света представляет светодиодный модуль, потребляющий 20 (1678, 1743), 40 (3355, 3487), 50 (4193, 4369) Вт (лм). При монтаже в линию используются коннекторы, соединительные скобы. При индивидуальном монтаже: заглушки и крышки.
В комплектацию светильника ДСО45 Liner M входит опаловый или прозрачный полимерный рассеиватель. Корпус, совмещающий функцию радиатора, алюминиевый. Нейтральная цветовая температура света (4000 К) может при производстве изделия изменяться на тёплый (3000 К) или холодный (5000 К) цветовой оттенок.
особенности продукта
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 103 лм/Вт.
- Надежность. Светодиоды защищены от воздействия окружающей среды и механических повреждений защитным стеклом из УФ-стабилизированного полимера с коэффициентом пропускания до 91%.
- Светильник разработан с учетом климатических условий РФ, температурный диапазон от +1°С до +35°С.
- Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания, работающем в диапазоне напряжений 170-260 В.
- Возможно изготовление под заказ световых приборов с цветовой температурой 3000К и 5000К.
конструкция
Корпус-радиатор | Алюминий |
Стекло защитное | Полимерный материал (прозрачный или опаловый). |
Технические данные | Коэффициент мощности - 0,98. Время работы в аварийном режиме: EM3 - 3 часа. Световой поток в аварийном режиме: › ДСО45-20 EM3: 90 лм; › ДСО45-40 EM3: 175 лм; › ДСО45-50 EM3: 220 лм. |
Крышки | Полимерный материал. |
Установка | Светильник подвешивается на трос. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Liner M | коммерческое название. |
HE | высокая эффективность. |
RA | драйвер с управлением по протоколу 1-10В. |
RD | драйвер с управлением по протоколу DALI. |
EM1, EM3 | наличие блока аварийного питания. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 – индивидуальная установка; 1 – установка в линию. |
Вторая цифра | 0 – базовое исполнение; 1 – регулируемый драйвер 1-10 В; 2 – регулируемый драйвер DALI; 4 – драйвер с блоком аварийного питания. |
Третья цифра (стекло) | 1 – опаловое; 2 – прозрачное призматическое. |

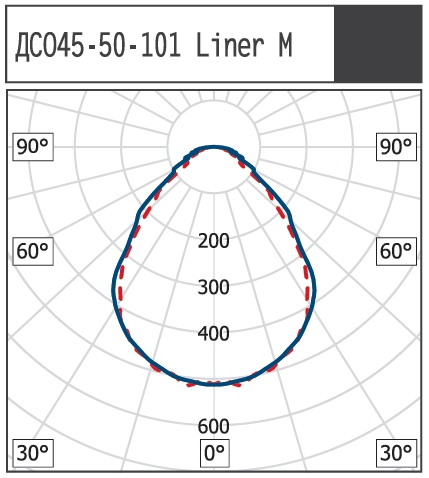

ксс
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код |

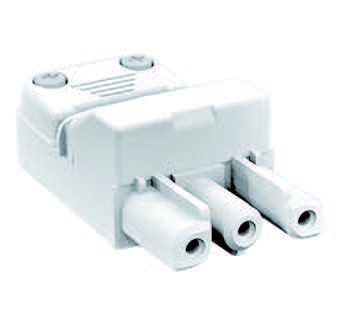

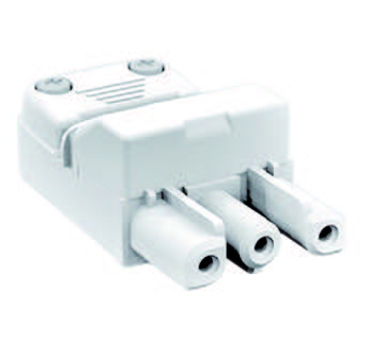

Коннектор 1600/GB | 1121000001 |
Комплект для подключения к сети 1601/VCB-M+1600/TSB | 1121000002 |
Комплект для соединения светильников в линию 1601/VCB-M+1602/VCB-M | 11210000031 |

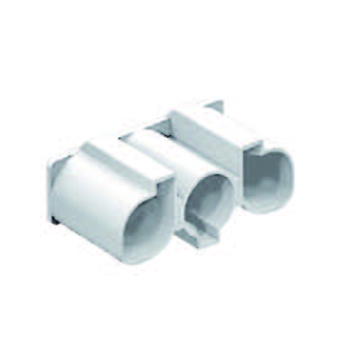

Заглушка 1600/TSB (для 1601/AB) | 1121000007 |

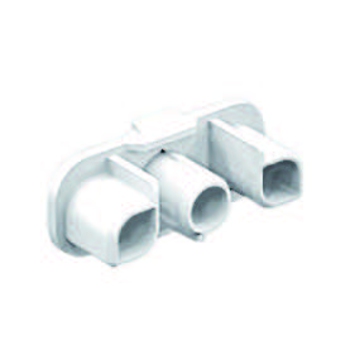

Заглушка 1600/TB (для 1602/AB) | 1121000008 |

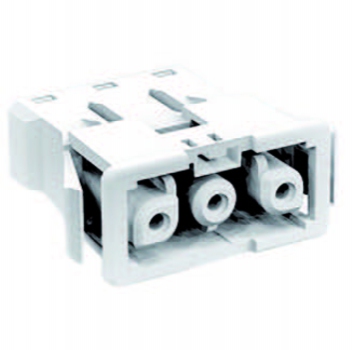

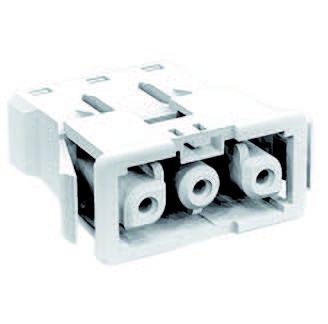

Коннектор 1601/VCB-M | 1121000009 |

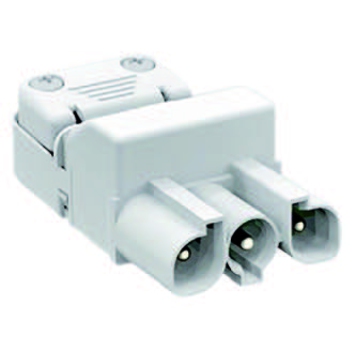

Коннектор 1602/VCB-M | 1121000010 |
Коннектор 1601/AB | 1121000011 |
Коннектор 1602/AB | 1121000012 |
Скоба соединительная (L=40 мм) | 1121000004 |
Скоба соединительная (L=80 мм) | 1121000005 |
Крышка боковая | 1121000006 |
Кронштейн ДСО45/ДСП45 (комплект) | 1043020045 |
Тросовый подвес SU1 (1м), комплект | 1042051000 |
Тросовый подвес SU3 (3м), комплект | 1042053000 |
Тросовый подвес SU5 (5м), комплект | 1042055000 |
1 - кабель в комплект не входит.

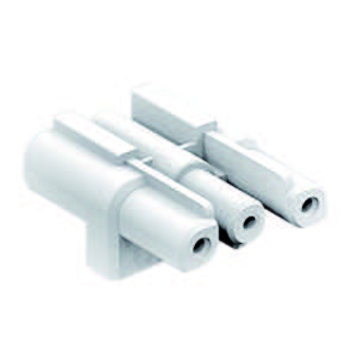

1600/TSB | 1600/TВ | Коннектор 1600/GB (входит в комплект) | Коннектор 1601/VCB-M | Коннектор 1602/VCB-M | Коннектор 1602/AB |

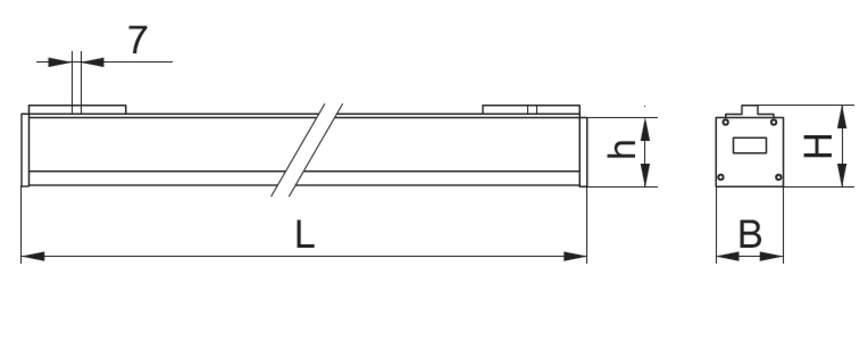

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм |
ДСО45-20 Liner M | 606 | 68 | 82 |
ДСО45-40 Liner M | 1200 | 68 | 82 |
ДСО45-50 Liner M | 1498 | 68 | 82 |
ДСО45-20 Liner M HE | 586 | 68 | 82 |
ДСО45-40 Liner M HE | 1146 | 68 | 82 |
ДСО45-50 Liner M HE | 1426 | 68 | 82 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДСО45 Liner R для индивидуальной установки |
|||||
ДСО45-20-001 Liner M 840 |
1121120001 |
20 |
1678 |
84 |
1.40 |
ДСО45-20-041 Liner M EM3 840 |
1121120041 |
20 |
1678 |
84 |
1.70 |
ДСО45-20-002 Liner M 840 |
1121120002 |
20 |
1743 |
87 |
1.40 |
ДСО45-20-042 Liner M EM3 840 |
1121120042 |
20 |
1743 |
87 |
1.70 |
ДСО45-40-001 Liner M 840 |
1121140001 |
40 |
3355 |
84 |
2.70 |
ДСО45-40-011 Liner M RA 840 |
1121140011 |
40 |
3355 |
84 |
2.70 |
ДСО45-40-041 Liner M EM3 840 |
1121140041 |
40 |
3355 |
84 |
3.20 |
ДСО45-40-002 Liner M 840 |
1121140002 |
40 |
3487 |
87 |
2.70 |
ДСО45-40-012 Liner M RA 840 |
1121140012 |
40 |
3487 |
87 |
2.70 |
ДСО45-40-042 Liner M EM3 840 |
1121140042 |
40 |
3487 |
87 |
3.20 |
ДСО45-50-001 Liner M 840 |
1121150001 |
50 |
4193 |
84 |
3.40 |
ДСО45-50-011 Liner M RA 840 |
1121150011 |
50 |
4193 |
84 |
3.40 |
ДСО45-50-041 Liner M EM3 840 |
1121450041 |
50 |
4193 |
84 |
3.90 |
ДСО45-50-002 Liner M 840 |
1121150002 |
50 |
4369 |
87 |
3.40 |
ДСО45-50-012 Liner M RA 840 |
1121150012 |
50 |
4369 |
87 |
3.40 |
ДСО45-50-042 Liner M EM3 840 |
1121450042 |
50 |
4369 |
87 |
3.90 |
ДСО45 Liner R для установки в линию |
|||||
ДСО45-20-101 Liner M 840 |
1121120101 |
20 |
1678 |
84 |
1.40 |
ДСО45-20-102 Liner M 840 |
1121120102 |
20 |
1743 |
87 |
1.40 |
ДСО45-40-101 Liner M 840 |
1121140101 |
40 |
3355 |
84 |
2.70 |
ДСО45-40-102 Liner M 840 |
1121140102 |
40 |
3487 |
87 |
2.70 |
ДСО45-50-101 Liner M 840 |
1121150101 |
50 |
4193 |
84 |
3.40 |
ДСО45-50-102 Liner M 840 |
1121150102 |
50 |
4369 |
87 |
3.40 |
ДСО45 Liner R HE для индивидуальной установки |
|||||
ДСО45-20-001 Liner M HE 840 |
1121118001 |
18 |
1847 |
102 |
1.40 |
ДСО45-20-021 Liner M HE RD 840 |
1121118021 |
18 |
1847 |
102 |
1.40 |
ДСО45-20-002 Liner M HE 840 |
1121120002 |
18 |
1863 |
103 |
1.40 |
ДСО45-20-022 Liner M HE RD 840 |
1121120022 |
18 |
1863 |
103 |
1.40 |
ДСО45-40-001 Liner M HE 840 |
1121137001 |
37 |
3695 |
100 |
2.70 |
ДСО45-40-021 Liner M HE RD 840 |
1121137021 |
37 |
3695 |
100 |
2.70 |
ДСО45-40-002 Liner M HE 840 |
1121137002 |
37 |
3726 |
101 |
2.70 |
ДСО45-40-022 Liner M HE RD 840 |
1121137022 |
37 |
3726 |
101 |
2.70 |
ДСО45-50-001 Liner M HE 840 |
1121147001 |
47 |
4618 |
98 |
3.20 |
ДСО45-50-021 Liner M HE RD 840 |
1121147021 |
47 |
4618 |
98 |
3.20 |
ДСО45-50-002 Liner M HE 840 |
1121147002 |
47 |
4658 |
99 |
3.20 |
ДСО45-50-022 Liner M HE RD 840 |
1121147022 |
47 |
4658 |
99 |
3.20 |
ДСО45 Liner R HE для установки в линию |
|||||
ДСО45-20-101 Liner M HE 840 |
1121118101 |
18 |
1847 |
100 |
1.40 |
ДСО45-20-102 Liner M HE 840 |
1121118102 |
18 |
1863 |
100 |
1.40 |
ДСО45-40-101 Liner M HE 840 |
1121137101 |
37 |
3695 |
100 |
2.70 |
ДСО45-40-102 Liner M HE 840 |
1121137102 |
37 |
3726 |
100 |
2.70 |
ДСО45-50-101 Liner M HE 840 |
1121147101 |
47 |
4618 |
100 |
3.20 |
ДСО45-50-102 Liner M HE 840 |
1121147102 |
47 |
4658 |
100 |
3.20 |
