ДСП17 / НСП17 Metro Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН), Светодиоды (LED) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | II |
Класс защиты IP: | IP20/IP50 |
Климатическое исполнение: | У3, Т3 |
Артикул производителя: | ДСП17 / НСП17 Metro |
Мощность: | 13-100 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 6500 К |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДСП17 Metro и НСП17 Metro применяют в коридорах, подсобных помещениях, на транспортных участках метро, подземных переходах.
Подвесной вариант установки реализуется при наличии крюка или монтажного профиля.
Модель представлена в двух вариантах конфигурации отражателя: круглый и асимметрично скошенный купол. КСС соответствует косинусному и специальному типу. Лампы-ретрофиты, обеспечивая длительность работы, способствуют энергосбережению. Потребляемая мощность 13 Вт значительно ниже потребления теплового источника света – 100 Вт. В изделиях соблюдена степень конструктивной защиты IP20 и IP50. Цветовой оттенок света различен: тёплый – у ЛОН, холодный – у LED. Качество цветопередачи – обоюдно высокое.
Масса 0,4 или 1,0 кг предопределена отсутствием необходимости использования ПРА, а также изготовлением корпусов светильников ДСП17 Metro и НСП17 Metro из полиамида. На алюминиевый отражатель нанесено порошковое окрашивание. Цвет – белый.
особенности продукта
- Практичность обслуживания.
- Энергоэффективность. Применение LED-ламп позволяет оптимизировать энергопотребление.
конструкция
Корпус | Полиамид, изготовлен методом литья под давлением. |
Уплотнительная прокладка | Силиконовая резина. |
Отражатель | Алюминий. Изготовлен методом ротационной вытяжки, окрашен белой порошковой краской. |
Источник света | Характеристики определяются лампой. |
Установка | Рекомендуемая высота подвеса до 4 м. Крепление: подвес на крюк (мод. Х02); на монтажный профиль (мод. Х06). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Metro | коммерческое название. |
865 | 8 - индекс цветопередачи Ra: 80; 65 - цветовая температура Тцв: 6500К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 – степень защиты IP20; 1 – степень защиты IP50. |
Вторая цифра | 0 – отражатель открытый. |
Третья цифра | 2 – косинусная КСС «Д»; 6 – специальная КСС. |

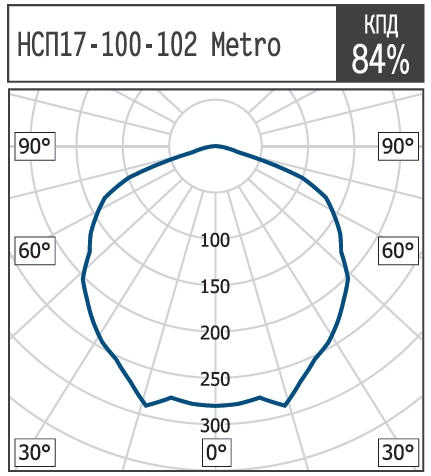

ксс

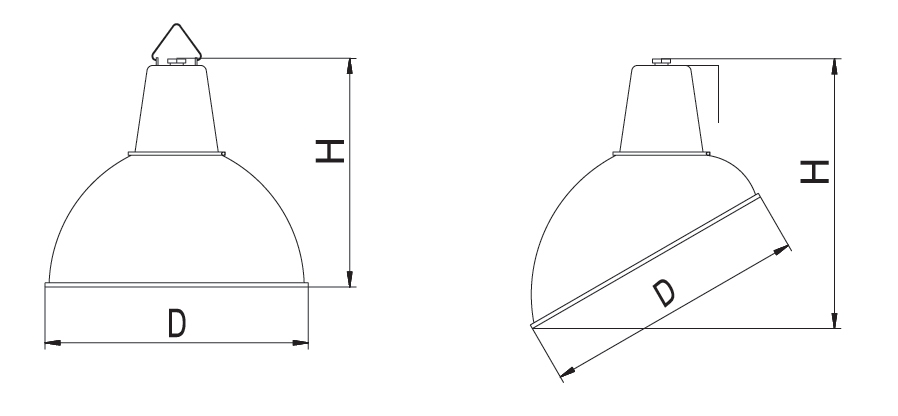

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | D, мм | H, мм |
ДСП17/НСП17-Х02 | 220 | 220 |
ДСП17/НСП17-Х06 | 220 | 250 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Код | IP | Тип КСС | Масса, кг |
ДСП17 для ретрофитной лампы LED E27 | ||||
ДСП17-13-002 Metro LED 865 | 1017613002 | IP20 | Д | 0.40 |
ДСП17-13-006 Metro LED 865 | 1017613006 | IP20 | 0.40 | |
ДСП17-13-102 Metro LED 865 | 1017613102 | IP50 | Д | 0.40 |
ДСП17-13-106 Metro LED 865 | 1017613106 | IP50 | 0.40 |
Cветильник может быть укомплектован LED лампой Е27
Наименование | Код | IP | Тип КСС | Масса, кг |
НСП17 для ЛОН Е27 | ||||
НСП17-100-002 Metro | 1017100002 | IP20 | Д | 1.00 |
НСП17-100-006 Metro | 1017100006 | IP20 | 1.00 | |
НСП17-100-102 Metro | 1017100102 | IP50 | Д | 1.00 |
НСП17-100-106 Metro | 1017100106 | IP50 | 1.00 |
