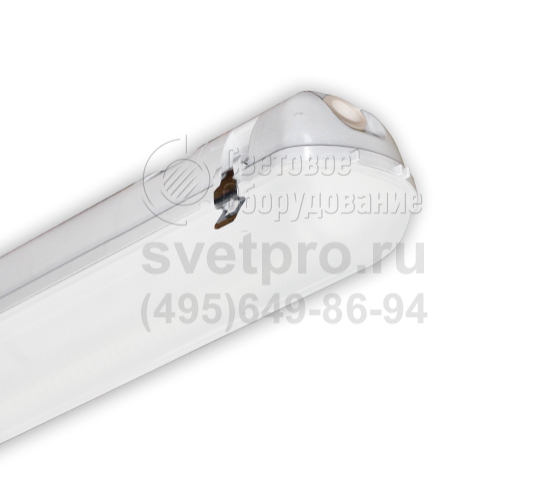

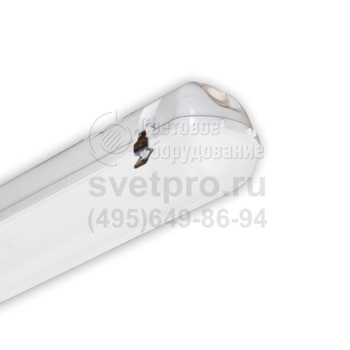

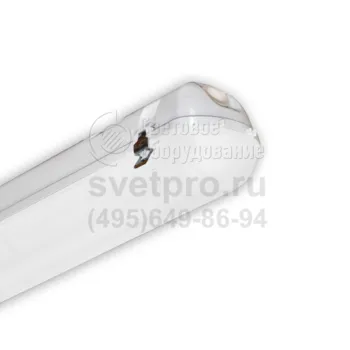

ДСП44 Flagman F Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I, III |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У2 |
Артикул производителя: | ДСП44 Flagman F |
Мощность: | 19-64 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1620-7055 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Модель светильника ДСП44 Flagman F применяется на производственных участках промышленных объектов, в складах и морозильных камерах, ремонтных мастерских и зданиях для содержания животных и птицы в сельскохозяйственных комплексах.

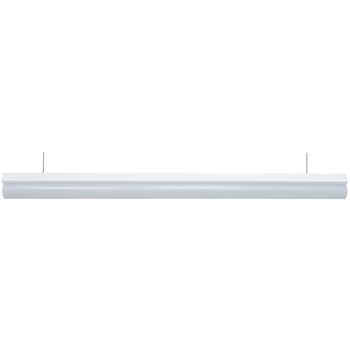

Для фиксации на потолочную плоскость предусмотрены монтажные скобы. Подвесные крепления входят в состав аксессуаров. Схема расстановки: индивидуальная или в линию.
Выделяют две группы изделий: для сети переменного тока (220 В) и сети постоянного тока (24 и 36 В). Каждая версия для сети АС, оснащённая светодиодным модулем: 19, 32, 40, 64 Вт, представлена и вариациями с блоком аварийного питания. Тест работоспособности – дистанционный. Световой поток в основном режиме: от 1620 до 7055 лм, в аварийном: 7 или 10% от номинального рабочего. Цветовая температура 4000 К и качественная цветопередача Ra80 способствуют работоспособности.
Герметичность IP65 внутренних отсеков осветительных приборов ДСП44 Flagman F обеспечивают сальниковые вводы и уплотнительная прокладка из пенополиуретана. Она проложена в месте объединения корпуса и рассеивателя. Прижатие обеспечивают однозвенные стальные замки. Из стали выполнена монтажная панель и скобы. Поверхности защищает порошковое окрашивание. Материал корпуса и рассеивателя – поликарбонат.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный пылевлагозащищенный светильник. Повышенная степень защиты обеспечивается полиуретановой прокладкой по всему контуру.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 112 лм/Вт.
- Удапрочность. Прочный корпус из поликарбоната.
- Безопасность. Используется в том числе негорючий поликарбонат класса V0 с антипиреновыми добавками.
- Простота обслуживания. Удобные защелки, практичные подвесы позволяют упростить обслуживание светильника.
- Возможно изготовление под заказ световых приборов с цветовой температурой 5000К.
конструкция
Корпус | Поликарбонат серого цвета. Изготовлен методом литья под давлением. |
Уплотнительная прокладка | Пенополиуретан. Изготовлена методом литья, по контуру между корпусом и рассеивателем. |
Рассеиватель | Поликарбонат, ПММА. Изготовлен методом литья под давлением. |
Монтажная панель | Листовая сталь, окрашена белой порошковой краской. При монтаже и обслуживании подвешивается к корпусу. Предусмотрены места крепления магистральной проводки. |
Замки | Однозвенные, сталь с антикоррозийным покрытием. |
Технические данные | Коэффициент мощности - 0,95. Время работы в аварийном режиме: БАП - 1 час, EM1 - 1 час, EM3 - 3 часа (УХЛ4). Световой поток в аварийном режиме: › ДСП44 БАП, EM1: 10%. › ДСП44 EM3 DT: 7%. |
Установка | Монтаж индивидуально или в линию. Крепление на монтажную поверхность с помощью монтажных скоб. Крепление на подвес (серьга, стержень, крюк, трос) заказывается дополнительно к базовому исполнению. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Flagman F | коммерческое название. |
Flagman F LV | коммерческое название. для сетей постоянного тока. |
БАП, EM1, EM3 | наличие блока аварийного питания (УХЛ4). |
DT | блок аварийного питания с функцией Telecontrol. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 – базовое исполнение; 4 – драйвер с блоком аварийного питания; 5 - DC 24В; 6 - DC 36В. |
Третья цифра (рассеиватель) | 2 – прозрачный поликарбонат; 3 – прозрачный трудногорючий поликарбонат; 5 - опаловый поликарбонат. |

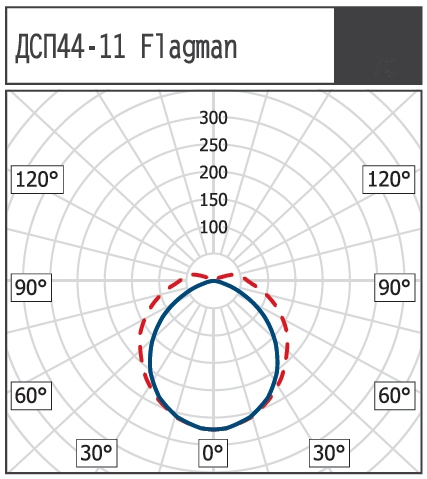

ксс

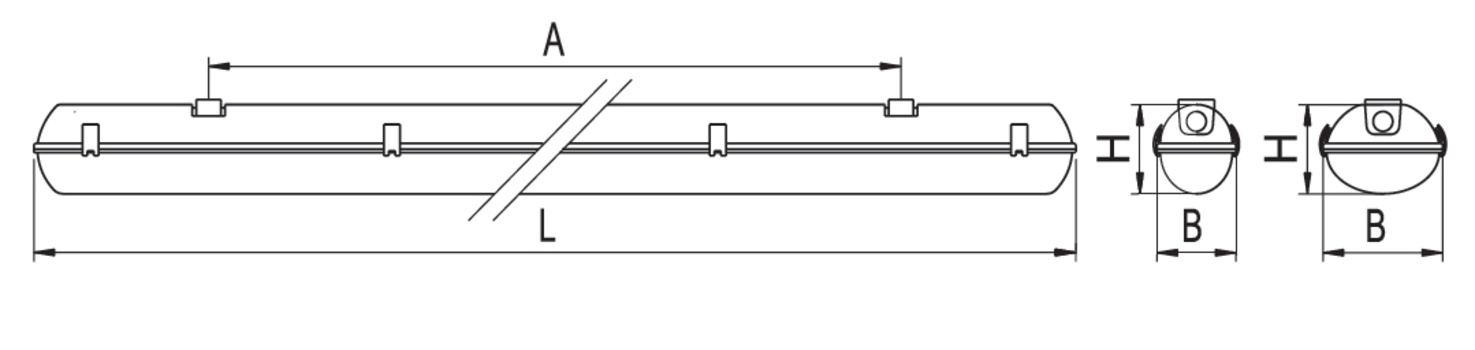

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ДСП44-19 | 669 | 97 | 108 | 400 |
ДСП44-38 | 1279 | 97 | 108 | 850 |
ДСП44-38-0X3 | 1279 | 147 | 108 | 850 |
ДСП44-48 | 1580 | 97 | 108 | 850 |
ДСП44-76 | 1279 | 147 | 108 | 850 |

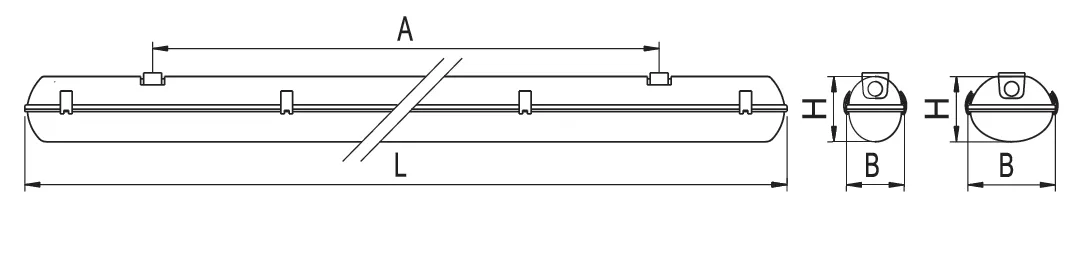

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДСП44 Flagman F |
|||||
ДСП44-19-002 Flagman F 840 |
1044019002 |
19 |
2100 |
111 |
1.30 |
ДСП44-19-042 Flagman F EM1 840 |
1044019042 |
19 |
2100 |
111 |
1.80 |
ДСП44-19-003 Flagman F 840 |
1044019003 |
19 |
2100 |
111 |
1.30 |
ДСП44-19-043 Flagman F EM1 840 |
1044019043 |
19 |
2100 |
111 |
1.80 |
ДСП44-19-005 Flagman F 840 |
1044019005 |
19 |
1620 |
85 |
1.30 |
ДСП44-19-045 Flagman F EM1 840 |
1044019045 |
19 |
1620 |
85 |
1.80 |
ДСП44-38-002 Flagman F 840 |
1044038002 |
32 |
3587 |
112 |
2.10 |
ДСП44-38-002 Flagman F БАП 840 |
1044038052 |
32 |
3587 |
112 |
2.60 |
ДСП44-38-042 Flagman F EM1 840 |
1044038042 |
32 |
3587 |
112 |
2.60 |
ДСП44-38-042 Flagman F EM3 DT 840 |
1044038082 |
32 |
3587 |
112 |
3.20 |
ДСП44-38-003 Flagman F 840 |
1044038003 |
32 |
3587 |
112 |
2.10 |
ДСП44-38-003 Flagman F БАП 840 |
1044038053 |
32 |
3587 |
112 |
2.60 |
ДСП44-38-043 Flagman F EM1 840 |
1044038043 |
32 |
3587 |
112 |
2.60 |
ДСП44-38-043 Flagman F EM3 DT 840 |
1044038083 |
32 |
3587 |
112 |
3.20 |
ДСП44-38-005 Flagman F 840 |
1044038005 |
32 |
2735 |
85 |
2.10 |
ДСП44-38-005 Flagman F БАП 840 |
1044038055 |
32 |
2735 |
85 |
2.60 |
ДСП44-38-045 Flagman F EM1 840 |
1044038045 |
32 |
2735 |
85 |
2.60 |
ДСП44-38-045 Flagman F EM3 DT 840 |
1044038085 |
32 |
2735 |
86 |
3.20 |
ДСП44-48-002 Flagman F 840 |
1044048002 |
40 |
4450 |
111 |
2.40 |
ДСП44-48-042 Flagman F EM1 840 |
1044048042 |
40 |
4450 |
111 |
2.90 |
ДСП44-48-003 Flagman F 840 |
1044048003 |
40 |
4450 |
111 |
2.40 |
ДСП44-48-043 Flagman F EM1 840 |
1044048043 |
40 |
4450 |
111 |
2.90 |
ДСП44-48-005 Flagman F 840 |
1044048005 |
40 |
3377 |
85 |
2.40 |
ДСП44-48-045 Flagman F EM1 840 |
1044048045 |
40 |
3377 |
85 |
2.90 |
ДСП44-76-002 Flagman F 840 |
1044076002 |
64 |
7055 |
110 |
2.50 |
ДСП44-76-042 Flagman F EM1 840 |
1044076042 |
64 |
7055 |
110 |
3.00 |
ДСП44-76-003 Flagman F 840 |
1044076003 |
64 |
7055 |
110 |
2.50 |
ДСП44-76-043 Flagman F EM1 840 |
1044076043 |
64 |
7055 |
110 |
3.00 |
ДСП44-76-005 Flagman F 840 |
1044076005 |
64 |
5297 |
83 |
2.50 |
ДСП44-76-045 Flagman F EM1 840 |
1044076045 |
64 |
5297 |
83 |
3.00 |
ДСП44 Flagman F для сетей постоянного тока |
|||||
ДСП44-19-052 Flagman F LV24 840 |
1044019092 |
19 |
2100 |
111 |
1.00 |
ДСП44-19-053 Flagman F LV24 840 |
1044019093 |
19 |
2100 |
111 |
1.00 |
ДСП44-19-055 Flagman F LV24 840 |
1044019095 |
19 |
1620 |
85 |
1.00 |
ДСП44-38-052 Flagman F LV24 840 |
1044038092 |
38 |
3587 |
112 |
1.50 |
ДСП44-38-053 Flagman F LV24 840 |
1044038093 |
38 |
3587 |
112 |
1.50 |
ДСП44-38-055 Flagman F LV24 840 |
1044038095 |
38 |
2735 |
85 |
1.50 |
ДСП44-19-062 Flagman F LV36 840 |
1044019062 |
19 |
2100 |
111 |
1.00 |
ДСП44-19-063 Flagman F LV36 840 |
1044019063 |
19 |
2100 |
111 |
1.00 |
ДСП44-19-065 Flagman F LV36 840 |
1044019065 |
19 |
1620 |
85 |
1.00 |
