ДСП52 Optima Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У2 |
Артикул производителя: | ДСП52 Optima |
Мощность: | 18-32 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1700-3200 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДСП52 Optima, не требующие периодической замены источника света, применяются на производственных участках, в складах, мастерских, гардеробах, подсобных помещениях.
Модель фиксируется на несущей поверхности, схема расстановки – индивидуальная. Оптимальное использование светового потока при высотном положении – до 6 м.
На количество излучаемого света (1700–3200 лм) влияет световая отдача LED, мощность модификации (18 и 32 Вт) и особенности рассеивателя (прозрачный или опаловый). В маркировке отображён также типоразмер (длина) корпуса, составляющая 550 и 1100 мм. Активно используемая мощность составляет не менее 96%. Цветовой оттенок света – белый (4000 К), качество цветопередачи – хорошее (Ra80).
Монтажные изделия: панель и скоба – стальные с белым порошковым окрашиванием, корпус и торцевые крышки – поликарбонат. Из этого ударопрочного материала также изготовлен рассеиватель. Силиконовый герметик и сальниковый ввод позволяют поддерживать степень защиты IP65.
особенности продукта
- Функциональный пылевлагозащищенный светильник.
- Эффективность. Высокий КПД светильника. Низкое потребление электроэнергии.
- Возможно изготовление под заказ световых приборов с цветовой температурой 5000К.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 122 лм/Вт.
конструкция
Корпус | Поликарбонат. |
Крышки | Поликарбонат. |
Монтажная панель | Листовая сталь, окрашена белой порошковой краской. |
Монтажная скоба | Сталь с защитным покрытием. |
Рассеиватель | Поликарбонат (призматический прозрачный или опаловый). |
Уплотнительная прокладка | Силиконовый герметик. |
Технические данные | Коэффициент мощности - 0,96. |
Установка | Монтаж индивидуально. Устанавливается на несущую поверхность. Рекомендуемая высота установки до 6 м. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Optima | коммерческое название. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра (корпус) | 0 - 550 мм; 1 - 1100 мм. |
Вторая цифра | 0 - базовое исполнение. |
Третья цифра (рассеиватель) | 1 – опаловый; 2 – прозрачный. |

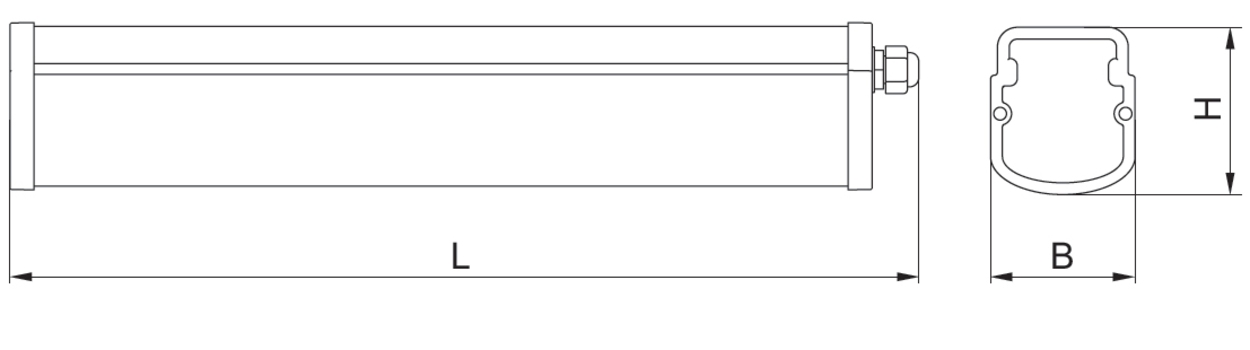

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм |
ДСП52-18-0XX | 550 | 64 | 74 |
ДСП52-18-1XX | 1090 | 64 | 74 |
ДСП52-32-1XX | 1090 | 64 | 74 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДСП52-18-001 Optima 840 |
1170418001 |
18 |
1700 |
94 |
0.60 |
ДСП52-18-002 Optima 840 |
1170418002 |
18 |
1800 |
100 |
0.60 |
ДСП52-18-102 Optima 840 |
1170418101 |
18 |
1700 |
94 |
1.00 |
ДСП52-18-101 Optima 840 |
1170418102 |
18 |
1800 |
100 |
1.00 |
ДСП52-32-101 Optima 840 |
1170432101 |
32 |
3100 |
96 |
1.10 |
ДСП52-32-102 Optima 840 |
1170432102 |
32 |
3200 |
100 |
1.10 |
