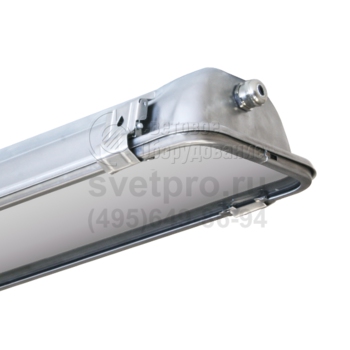

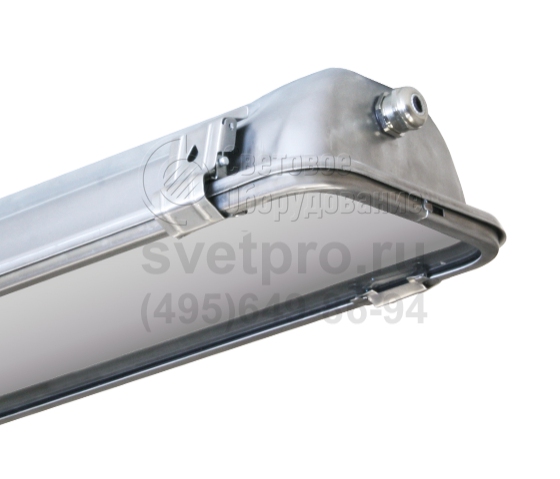

ДСП67 Linkor F Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У2 |
Артикул производителя: | ДСП67 Linkor F |
Мощность: | 31-62 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 3350-6700 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДСП67 Linkor F ориентированы на производственные цеха, вспомогательные участки, склады, гаражи.
Индивидуальный монтаж выполняется на подвесы. Комплект рым-болтов является частью поставляемого изделия.
Питающий кабель подает стандартное напряжение, характерное для однофазной сети. Источник питания обеспечивает его преобразование до параметров, необходимых светодиодному источнику света. В модификациях его мощность: 31 и 62 Вт, cosϕ≥0,95. Световая отдача 108 лм/Вт позволяет получать потоки: 3350 и 6700 лм. Цвет света нейтральный белый (4000 К) с хорошим индексом цветопередачи Ra≥80. Равномерность потока соблюдена распределением LED на модуле.
Закалённое силикатное стекло вставлено в металлическую обечайку и уплотнено кремнийорганической резиновой прокладкой. Герметичность внутренней полости, соответствующая степени IP65, соблюдается также применением кабельного ввода. Объединение частей обеспечивают двухзвеньевые замки, которые при подключении питающего кабеля удерживают светопропускающий элемент. Тип металла – нержавеющая сталь.
особенности продукта
- Надежность и долговечность. Корпус из коррозионностойкой нержавеющей стали, закаленное стекло в обечайке.
- Высокая механическая прочность и коррозионная стойкость, способен противостоять вибрации и повышенным температурам.
- Возможно изготовление под заказ световых приборов с цветовой температурой 5000К.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 108 лм/Вт.
конструкция
Корпус | Нержавеющая сталь, изготовлен методом штампования. |
Стекло | Силикатное термообработанное стекло толщиной 5 мм, в металлической обечайке с уплотнительной прокладкой. При монтаже подвешивается на замках. |
Уплотнительная прокладка | Кремнийорганическая резина. |
Замки | Нержавеющая сталь, двухзвенные. |
Стандартные принадлежности | Комплект стальных подвесных рым-болтов с уплотнительными прокладками - 2 шт. Кабельный ввод - 1 шт. |
Технические данные | Коэффициент мощности - 0,95. |
Установка | Монтаж индивидуально. Крепление на монтажную поверхность с помощью подвесов. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Linkor F | коммерческое название. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - базовое исполнение. |
Третья цифра | 1 - защитное стекло. |

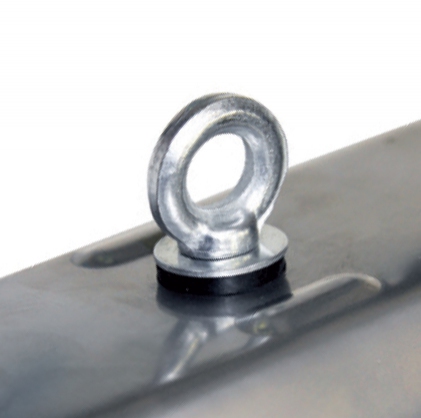

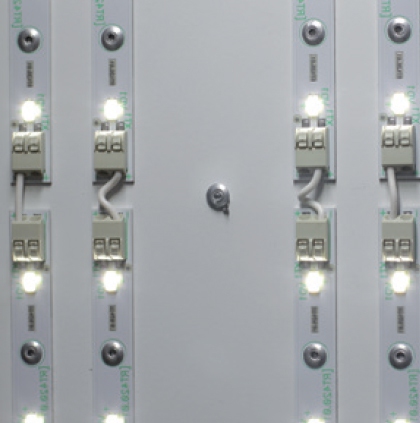

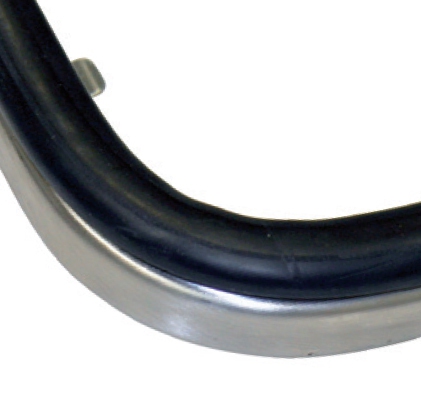

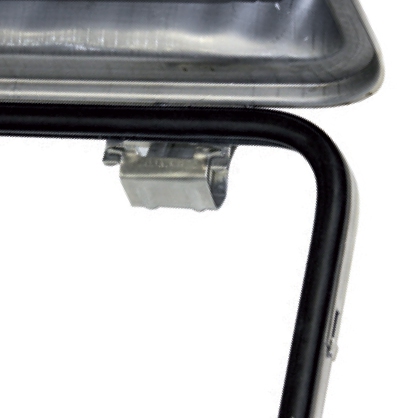

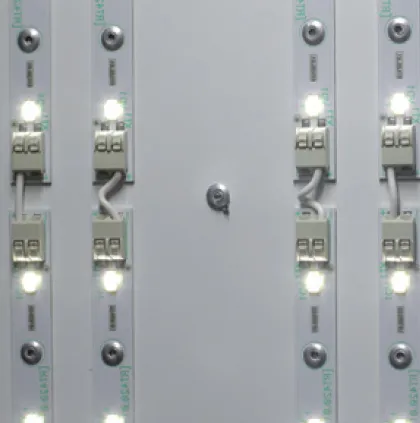

Узел подвеса (рым-болт) | Подвес защитного стекла к корпусу на замках | Уплотнительный контур из кремнийорганической резины | Равномерное распределение светодиодов |

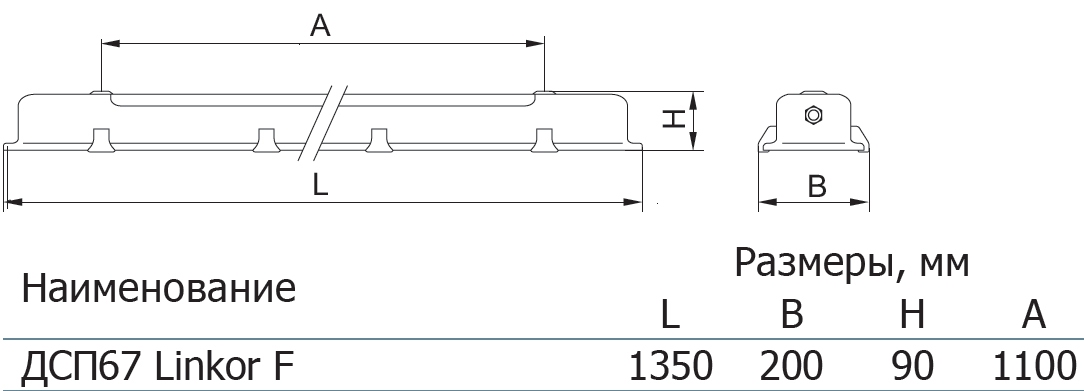

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ДСП67 Linkor F | 1350 | 200 | 90 | 1100 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДСП67-38-001 Linkor F 840 |
1067038001 |
31 |
3350 |
108 |
7.40 |
ДСП67-76-001 Linkor F 840 |
1067076001 |
62 |
6700 |
108 |
7.70 |
