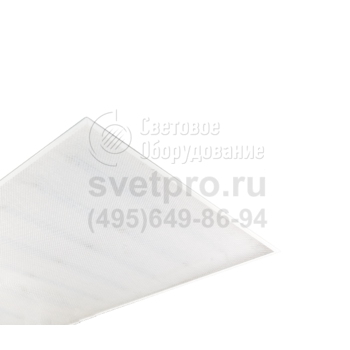

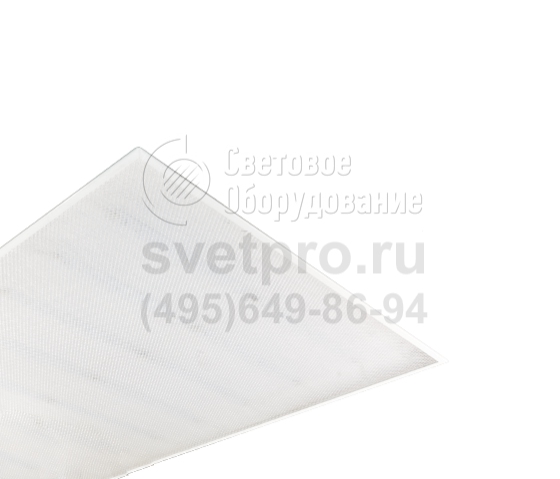

ДВО12 Светодиодный светильник

Главная > Каталог продукции > Торговое освещение > Встраиваемые светильники > ДВО12 АСТЗ

Область применения:	Предназначены для общего освещения общественных зданий, административных, офисных и иных помещений.
Назначение:	Встраиваемые светильники

Источник света:	Светодиоды (LED)
Номинальное напряжение:	220 В
Класс защиты по току:	I
Класс защиты IP:	IP40
Климатическое исполнение:	УХЛ4
Артикул производителя:	ДВО12
Мощность:	19-77 Вт
Индекс цветопередачи:	>80 Ra
Цветовая температура:	4000 К
Световой поток:	1627-7844 лм
Габаритные размеры:	см. чертёж
Наличие:
Количество:
Цвет свечения:

Производитель «Ардатовский СТЗ», Россия

Хорошая цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Осветительные приборы ДВО12 применяются для освещения кабинетов и коридоров административных учреждений, офисов, магазинов, парикмахерских, холлов гостиниц.

Встраивание в ячейки, образованные монтажным профилем, устанавливаемым для потолков Армстронг и Грильято, не вызывает затруднений. Нагрузка, создаваемая изделием, распределяется равномерно.

Драйвер, которым комплектуются изделия модельного ряда, может быть нерегулируемым и регулируемым по цифровому или аналоговому протоколу. Предусмотрено наличие версий с БАП, позволяющих обеспечить автономную работу в режиме аварийного освещения, и светильников, поддерживающих норматив дежурного освещения. Мощность, потребляемая светильником, составляет от 19 до 77 Вт. Доля её активного использования – более 98%.

В стальной, окрашенный корпус модели ДВО12 установлен полимерный рассеиватель. Его виды: прозрачный призматический и опаловый. Оболочка, образованная конструктивными частями, позволяет обеспечить защиту внутренней полости в соответствии со степенью IP40. Нейтрально белый цвет света при заказе светильников можно изменить на тёплый или холодный белый.

ОСОБЕННОСТИ ПРОДУКТА

Эффективность. В светильнике использованы светодиоды со световой отдачей до 103 лм/Вт.
Возможность работы в осветительных установках с системами управления освещением.
Долговечность. Рассеиватель сохраняет коэффициент пропускания в течение срока службы.
Возможно изготовление под заказ световых приборов с цветовой температурой 3000К и 5000К.
Модели БАП с блоком аварийного питания, модели NL с функцией дежурного освещения.

конструкция

Корпус	Листовая сталь, окрашен белой порошковой краской.
Рассеиватель	Полимерный материал.
Технические данные	Коэффициент мощности - 0,98. Время работы в аварийном режиме: EM1 - 1 час, EM3 - 3 часа. Световой поток в аварийном режиме: › ДВО12-19 EM1: 12%; › ДВО12-38 EM3: 7%. Световой поток в дежурном режиме: › ДВО12-38 NL: 20%.
Установка	Встраивается в подвесные потолки типа “Армстронг” (600х600 мм). Устанавливается в потолки “Грильято” (модели с индексом GR).

РАСШИФРОВКА ОБОЗНАЧЕНИЙ

Prizma	коммерческое название.
Opal	коммерческое название.
RA	драйвер с управлением по протоколу 1-10В.
RD	драйвер с управлением по протоколу DALI.
NL	драйвер с функцией дежурного освещения.
EM1 EM3	наличие блока аварийного питания (БАП).
DT	блок аварийного питания с функцией Telecontrol.
GR	для потолков «Грильято».
840	8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К.

РАСШИФРОВКА МОДИФИКАЦИЙ

Первая цифра	0 - 600х600; 1 - 300х1200; 2 - 600х1200; 3 - 300х600; 4 - 300х300.
Вторая цифра	0 - базовое исполнение; 1 - регулируемый драйвер 1-10 В; 2 - регулируемый драйвер DALI; 3 - драйвер с функцией дежурного освещения; 4 - драйвер с блоком аварийного питания.
Третья цифра (рассеиватель)	1 - призматический; 3 - опаловый.

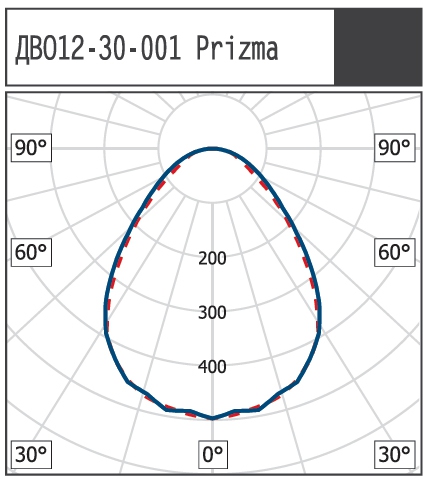

КСС

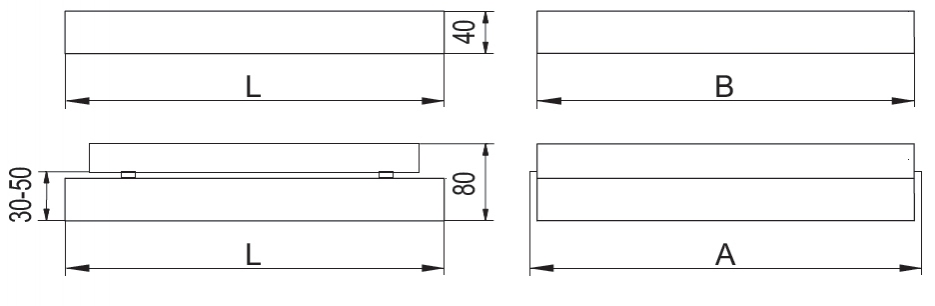

ГАБАРИТНЫЕ РАЗМЕРЫ

Наименование	Рис	L, мм	B, мм	H, мм
ДВО12-19-3ХХ	1	595	295	-
ДВО12-25/30/38/45	1	595	595	-
ДВО12-38-1ХХ	1	1195	295	-
ДВО12-56/76-2ХХ	1	1195	595	-
ДВО12-25/30/38/45 GR	2	590	590	610
ДВО12-38-1ХХ GR	2	1190	290	310
ДВО12-56/76-2ХХ GR	2	1190	590	610

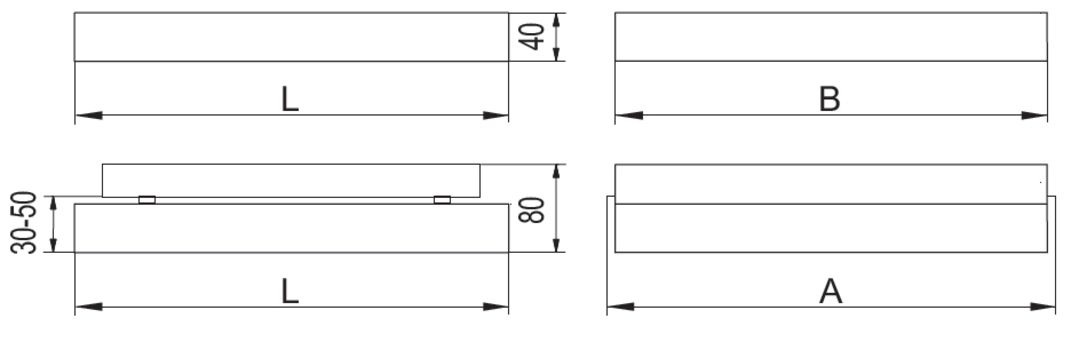

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Наименование	Код	Мощность, Вт	Световой поток, лм	Световая отдача, лм/Вт	Масса, кг
ДВО12 Prizma
ДВО12-19-301 Prizma 840	1012419301	19	1627	86	2.50
ДВО12-19-301 Prizma EM1 840	1012419341	19	1627	85	2.80
ДВО12-25-001 Prizma 840	1012025001	25	2175	87	3.20
ДВО12-30-001 Prizma 840	1012030001	30	2550	86	3.20
ДВО12-30-021 Prizma RD 840	1012030021	30	2550	86	3.20
ДВО12-30-001 Prizma EM3 840	1012030051	30	2550	85	3.10
ДВО12-38-001 Prizma 840	1012038001	38	3255	86	3.20
ДВО12-38-011 Prizma RA 840	1012038011	38	3255	86	3.20
ДВО12-38-021 Prizma RD 840	1012038021	38	3255	86	3.20
ДВО12-38-031 Prizma NL 840	1012038031	38	3255	86	3.20
ДВО12-38-041 Prizma EM3 DT 840	1012038041	38	3255	86	3.40
ДВО12-38-001 Prizma EM3 840	1012038051	38	3255	85	3.40
ДВО12-38-101 Prizma 840	1012038101	38	3255	86	3.40
ДВО12-45-001 Prizma 840	1012045001	45	4069	90	3.20
ДВО12-56-201 Prizma 840	1012056201	56	4883	87	5.60
ДВО12-76-201 Prizma 840	1012076201	77	6511	88	5.70
ДВО12 Prizma GR
ДВО12-25-001 Prizma GR 840	1112025001	25	2175	87	3.20
ДВО12-30-001 Prizma GR 840	1112030001	30	2550	86	3.20
ДВО12-30-021 Prizma GR RD 840	1112030021	30	2550	86	3.20
ДВО12-38-001 Prizma GR 840	1112038001	38	3255	86	3.20
ДВО12-38-011 Prizma GR RA 840	1112038011	38	3255	86	3.20
ДВО12-38-031 Prizma GR NL 840	1112038031	38	3255	86	3.20
ДВО12-38-001 Prizma GR EM3 840	1112038051	38	3255	85	3.60
ДВО12-38-101 Prizma GR 840	1112038101	38	3255	86	3.30
ДВО12-45-001 Prizma GR 840	1112045001	45	4069	90	3.20
ДВО12-56-201 Prizma GR 840	1112056201	56	4883	87	5.50
ДВО12-76-201 Prizma GR 840	1112076201	77	6511	88	5.60
ДВО12 Opal
ДВО12-19-303 Opal 840	1012419303	19	1961	103	2.50
ДВО12-19-303 Opal EM1 840	1012419343	19	1961	102	2.80
ДВО12-25-003 Opal 840	1012025003	25	2534	101	3.20
ДВО12-30-003 Opal 840	1012030003	30	2942	98	3.20
ДВО12-30-023 Opal RD 840	1012030023	30	2942	98	3.20
ДВО12-38-003 Opal 840	1012038003	38	3922	103	3.20
ДВО12-38-013 Opal RA 840	1012038013	38	3922	103	3.20
ДВО12-38-023 Opal RD 840	1012038023	38	3922	103	3.20
ДВО12-38-033 Opal NL 840	1012038033	38	3922	103	3.20
ДВО12-38-043 Opal EM3 DT 840	1012038043	38	3922	103	3.40
ДВО12-38-003 Opal EM3 840	1012038053	38	3922	102	3.40
ДВО12-38-103 Opal 840	1012038103	38	3922	103	3.40
ДВО12-45-003 Opal 840	1012045003	45	4903	103	3.20
ДВО12-56-203 Opal 840	1012056203	56	5883	103	5.60
ДВО12-76-203 Opal 840	1012076203	76	7844	103	5.70
ДВО12 Opal GR
ДВО12-25-003 Opal GR 840	1112025003	25	2534	101	3.20
ДВО12-30-003 Opal GR 840	1112030003	30	2942	98	3.20
ДВО12-30-023 Opal GR RD 840	1112030023	30	2942	98	3.20
ДВО12-38-003 Opal GR 840	1112038003	38	3922	103	3.20
ДВО12-38-013 Opal GR RA 840	1112038013	38	3922	103	3.20
ДВО12-38-033 Opal GR NL 840	1112038033	38	3922	103	3.20
ДВО12-38-003 Opal GR EM3 840	1112038053	38	3922	102	4.00
ДВО12-38-103 Opal GR 840	1112038103	38	3922	103	3.30
ДВО12-45-003 Opal GR 840	1112045003	45	4903	103	3.20
ДВО12-56-203 Opal GR 840	1112056203	56	5883	103	5.50
ДВО12-76-203 Opal GR 840	1112076203	76	7844	103	5.60
