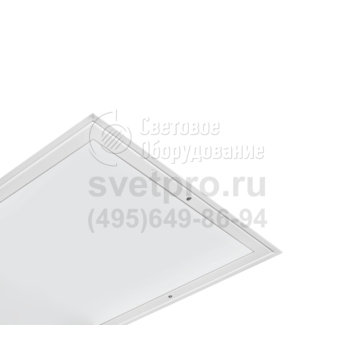

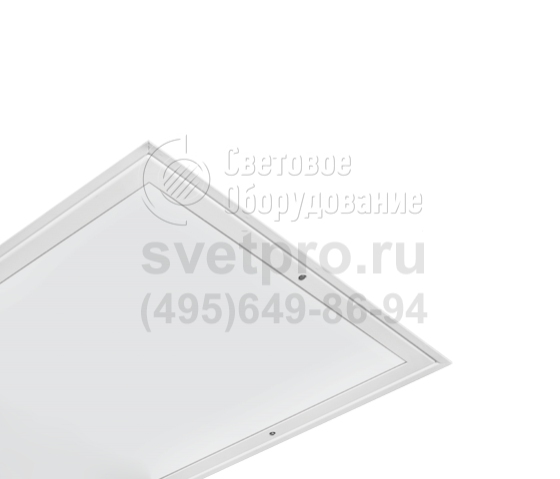

ДВО15 WP Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP54 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДВО15 WP |
Мощность: | 19-59 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1648-4665 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДВО15 WP применяют для освещения столовых, кафе, гостиниц, лабораторий, участков предприятий, выпускающих радиоэлектронное и медицинское оборудование.
Модель ориентирована на встраиваемый монтаж в потолки типа Армстронг, в том числе металлические кассетные потолки типа clip-in. Формат корпуса – квадратный или прямоугольный.
Световой поток, образуемый светодиодным модулем, в версиях изделия составляет 1648–4665 лм. При использовании осветительных приборов для обеспечения дежурного освещения световой поток снижается до 20% от номинала. Снабжение потребляющих устройств электроэнергией, аккумулированной в БАП, позволяет формировать освещённость 5 (12)% от значения стандартного рабочего режима. Наличие в изделии регулируемого драйвера позволяет управлять работой по аналоговому или цифровому протоколу. О готовности к работе в аварийном режиме сигнализирует индикатор, возможно применение изделий с функцией Telecontrol.
Обечайка и корпус светильника ДВО15 WP – стальные. Порошковое окрашивание поддерживает эстетическую привлекательность и защищает от коррозии. Область объединения рассеивателя в обечайке и корпусе уплотнена. Степень конструктивной защиты – IP54.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный классический дизайн.
- Возможность работы в осветительных установках с системами управления освещением.
- Долговечность. Защитное стекло сохраняет коэффициент пропускания в течение срока службы.
- Рассеянный свет не оказывает слепящего воздействия.
- Возможно изготовление под заказ световых приборов с цветовой температурой 3000К и 5000К.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 91 лм/Вт.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Стекло защитное | Полимерный материал или темперированное стекло. Крепится в корпус с помощью обечайки из листовой стали, окрашенной белой порошковой краской. |
Технические данные | Коэффициент мощности - 0,98. Время работы в аварийном режиме: EM1 - 1 час, EM3 - 3 часа. Световой поток в аварийном режиме: › ДВО15-19 EM1: 12%; › ДВО15-38-0ХХ EM3: 5%; › ДВО15-38-1ХХ EM1: 12%. Световой поток в дежурном режиме: › ДВО15-38 NL: 20%. |
Установка | Встраивается в невентилируемый подвесной потолок с видимым Т - образным профилем модуля 600. Светильники с коммерческим наименованием WPC встраиваются в потолок clip-in. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
WP | коммерческое название. |
WPC | коммерческое название. |
RA | драйвер с управлением по протоколу 1-10В. |
RD | драйвер с управлением по протоколу DALI. |
NL | драйвер с функцией дежурного освещения. |
EM1 EM3 | наличие блока аварийного питания. |
DT | блок аварийного питания с функцией Telecontrol. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - 600х600 мм; 1 - 300х1200; 3 - 300х600. |
Вторая цифра | 0 - базовое исполнение; 1 - регулируемый драйвер 1-10 В; 2 - регулируемый драйвер DALI; 3 - драйвер с функцией дежурного освещения; 4 - драйвер с блоком аварийного питания. |
Третья цифра | 2 – опаловый рассеиватель; 4 – темперированное защитное стекло матовое. |

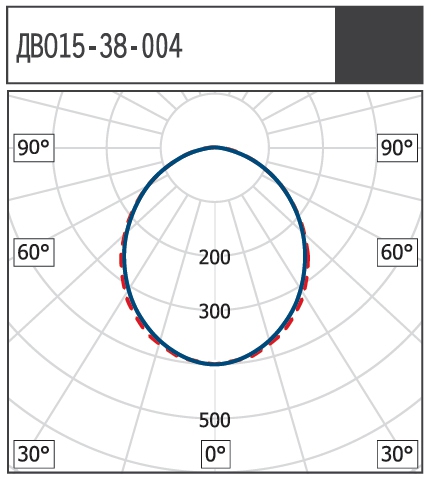

КСС

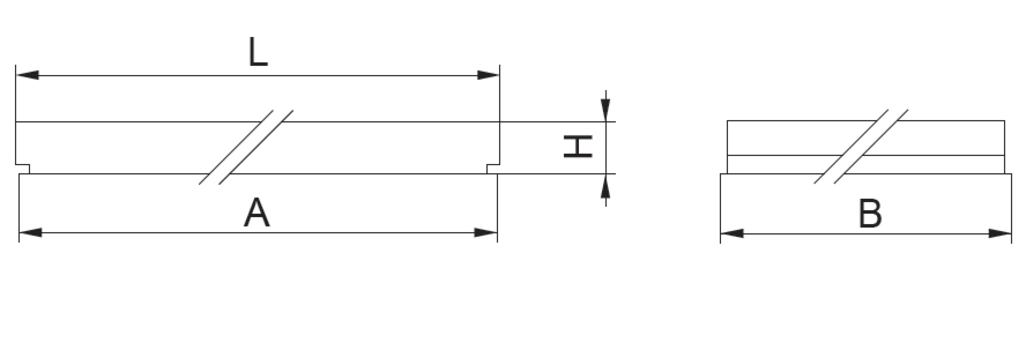

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм |
ДВО15-19 WP | 595 | 295 | 73 |
ДВО15-38/65 WP | 595 | 595 | 73 |
ДВО15-38-1XX WP | 1195 | 295 | 73 |
ДВО15-38 WPC | 595 | 605 | 73 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДВО15-19-302 WP 840 |
1116419302 |
19 |
1648 |
87 |
2.50 |
ДВО15-19-302 WP EM1 840 |
1116419342 |
19 |
1648 |
87 |
2.80 |
ДВО15-19-304 WP 840 |
1116419304 |
19 |
1725 |
91 |
3.50 |
ДВО15-19-304 WP EM1 840 |
1116419344 |
19 |
1725 |
91 |
3.80 |
ДВО15-38-002 WP 840 |
1116038002 |
38 |
3295 |
87 |
5.00 |
ДВО15-38-012 WP RA 840 |
1116038012 |
38 |
3295 |
87 |
5.00 |
ДВО15-38-022 WP RD 840 |
1116038022 |
38 |
3295 |
87 |
5.00 |
ДВО15-38-032 WP NL 840 |
1116038032 |
38 |
3295 |
87 |
5.00 |
ДВО15-38-042 WP EM3 DT 840 |
1116038042 |
38 |
3295 |
87 |
5.30 |
ДВО15-38-002 WP EM3 840 |
1116038052 |
38 |
3295 |
87 |
5.30 |
ДВО15-38-004 WP 840 |
1116038004 |
38 |
3449 |
91 |
6.00 |
ДВО15-38-014 WP RA 840 |
1116038014 |
38 |
3449 |
91 |
6.00 |
ДВО15-38-024 WP RD 840 |
1116038024 |
38 |
3449 |
91 |
6.00 |
ДВО15-38-034 WP NL 840 |
1116038034 |
38 |
3449 |
91 |
6.00 |
ДВО15-38-044 WP EM3 DT 840 |
1116038044 |
38 |
3449 |
91 |
6.30 |
ДВО15-38-004 WP EM3 840 |
1116038054 |
38 |
3449 |
91 |
6.30 |
ДВО15-38-102 WP 840 |
1116438102 |
38 |
3295 |
87 |
5.00 |
ДВО15-38-102 WP EM1 840 |
1116438142 |
38 |
3295 |
87 |
5.30 |
ДВО15-38-104 WP 840 |
1116438104 |
38 |
3449 |
91 |
6.00 |
ДВО15-38-104 WP EM1 840 |
1116438144 |
38 |
3449 |
91 |
6.30 |
ДВО15-65-002 WP 840 |
1116065002 |
59 |
4519 |
87 |
5.10 |
ДВО15-65-022 WP RD 840 |
1116065022 |
59 |
4519 |
87 |
5.10 |
ДВО15-65-004 WP 840 |
1116065004 |
59 |
4665 |
91 |
6.10 |
ДВО15-65-024 WP RD 840 |
1116065024 |
59 |
4665 |
91 |
6.10 |
ДВО15 встраиваемый в потолок clip-in |
|||||
ДВО15-38-002 WPC 840 |
1173438002 |
38 |
3295 |
87 |
5.00 |
ДВО15-38-004 WPC 840 |
1173438004 |
38 |
3449 |
91 |
6.00 |
