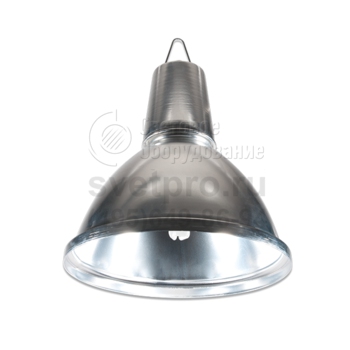

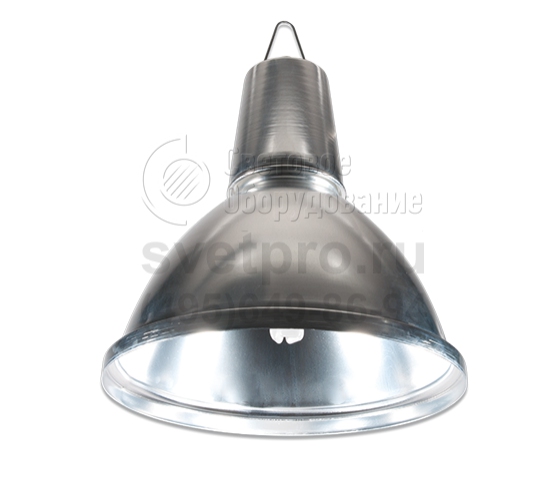

ФСП05 Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | GX24q4, GX24q3 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20/IP53/IP54 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ФСП05 |
Мощность: | 26-42 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ФСП05 применяются для освещения цехов, вспомогательных участков, складов, спортивных сооружений.
Изделие базового исполнения подвешивается на крюк. Для фиксации на трубу G3/4-В приобретается дополнительный крепёжный аксессуар.
Мощность компактных люминесцентных ламп со штырьковым цоколем GX24q3 (GX24q4), соответствующих формату светильника, составляет 26, 32 и 42 Вт. Их работу в сети 220 В обеспечивает электронный ПРА (cos≥0,96). Модельный ряд строится на особенностях отражателя: сплошной, с отверстиями, открытый или закрытый. Оптический элемент повышает КПД, обеспечивает косинусный тип светораспределения и формирует защитный угол.
Стекло, вставленное в обечайку, повышает степень защиты с IP20 до IP53. Уплотняющий элемент в области прилегания обечайки формирует степень IP54. Стальная проволочная сетка и алюминиевый корпус подвергнуты порошковому окрашиванию. Отражатель закреплён на корпусе байонетным 3-точечным соединением. Три металлических замка фиксируют обечайку.
особенности продукта
- Функциональный классический дизайн.
- Эффективность. Применение КЛЛ с высокой световой отдачей и ЭПРА обеспечивает высокую энергоэффективность.
конструкция
Корпус | Алюминий. Изготовлен методом литья, окрашен белой порошковой краской. |
Отражатель | Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой. Отражатель имеет три отверстия для байонетного крепления к корпусу. |
Защитная сетка | Стальная проволока, окрашена белой порошковой краской, крепится к отражателю с помощью скоб. |
Стекло | Закаленное силикатное стекло в металлической обечайке, крепится к отражателю с помощью трех металлических замков и откидывается при замене ламп. |
Технические данные | В зависимости от модификации комплектуются: ЭПРА, коэффициент мощности не менее 0,96. |
Установка | Крепление: подвес на крюк (базовое исполнение) или на трубу G3/4-B (заказывается дополнительно к базовому исполнению, код заказа 1005037517). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
HF | HF - ЭПРА А2. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 2 – со встроенным ЭПРА. |
Вторая цифра | 0 – отражатель открытый; 2 – с защитной сеткой; 3 – с защитным стеклом. |
Третья цифра (отражатель) | 1 - с вентиляционными отверстиями; 2 – без вентиляционных отверстий. |

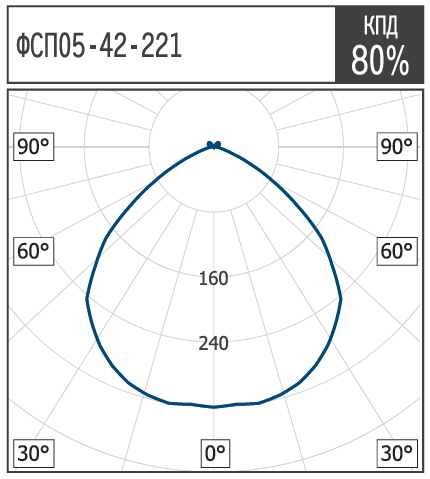

ксс

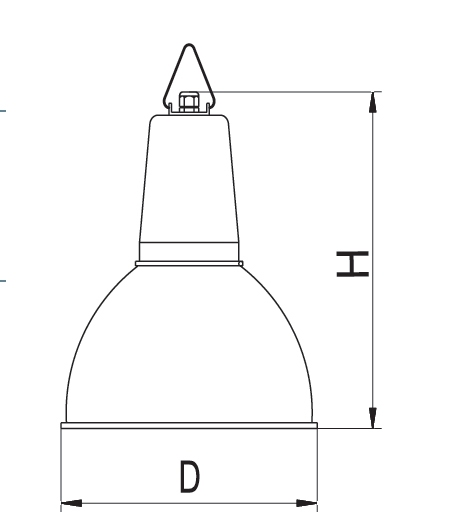

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | D, мм | H, мм |
ФСП05-26,32,42-201/202/222 | 369 | 400 |
ФСП05-26,32,42-221 | 369 | 415 |
ФСП05-26,32,42-232 | 369 | 410 |

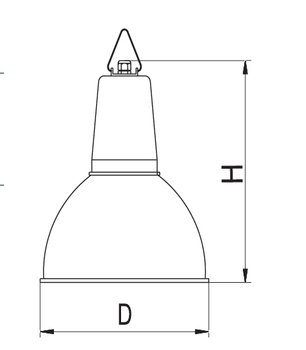

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
IP |
Тип КСС |
Масса, кг |
ФСП05-26-201 HF |
1008126201 |
IP20 |
Д |
1.20 |
ФСП05-26-202 HF |
1008126202 |
IP53 |
Д |
1.20 |
ФСП05-26-221 HF |
1008126221 |
IP20 |
Д |
1.40 |
ФСП05-26-222 HF |
1008126222 |
IP53 |
Д |
1.40 |
ФСП05-26-232 HF |
1008126232 |
IP54 |
Д |
2.80 |
ФСП05-32-201 HF |
1008132201 |
IP20 |
Д |
1.20 |
ФСП05-32-202 HF |
1008132202 |
IP53 |
Д |
1.20 |
ФСП05-32-221 HF |
1008132221 |
IP20 |
Д |
1.40 |
ФСП05-32-222 HF |
1008132222 |
IP53 |
Д |
1.40 |
ФСП05-32-232 HF |
1008132232 |
IP54 |
Д |
2.80 |
ФСП05-42-201 HF |
1008142201 |
IP20 |
Д |
1.20 |
ФСП05-42-202 HF |
1008142202 |
IP53 |
Д |
1.20 |
ФСП05-42-221 HF |
1008142221 |
IP20 |
Д |
1.40 |
ФСП05-42-222 HF |
1008142222 |
IP53 |
Д |
1.40 |
ФСП05-42-232 HF |
1008142232 |
IP54 |
Д |
2.80 |
