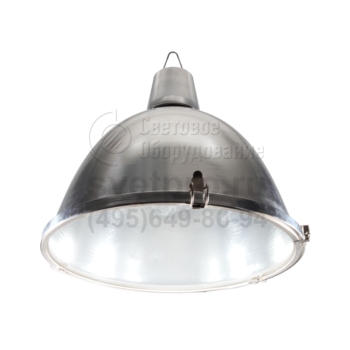

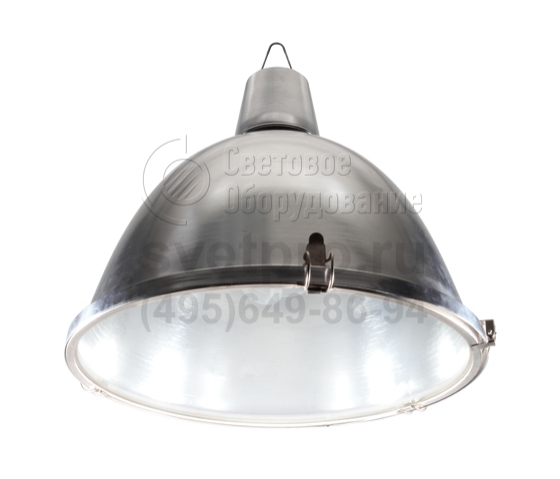

ФСП17 Compact Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | E40, E27 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP53/IP54 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ФСП17 Compact |
Мощность: | 105-250 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ФСП17 Compact применяют в помещениях производственных предприятий. Область использования не ограничена нормальной воздушной средой. Допустимо наличие технологической пыли и влаги.
Установку модели выполняют на крюк, а при приобретении соответствующего крепления (аксессуар) – на трубу G3/4-B. Выбор оптимальной высоты находится в диапазоне 6–8 м.
В перечень модификаций входят изделия, потребляющие 105 или 250 Вт электроэнергии. Обе версии отличает размер патрона: Е27 или Е40, при этом каждый вид представлен изделиями, соответствующими степени защиты IP53 и IP54. Препятствием для пыли, мелкого мусора и влаги является открытый отражатель со сплошной поверхностью. Выходное отверстие – открыто или закрыто силикатным стеклом. Механическая прочность стекла и источника света повышена в изделиях с металлической сеткой.
Выходное отверстие куполообразного отражателя характеризует диаметр 529 или 595 мм. Тип светораспределения – косинусное. Корпус и крепящийся к нему байонетным способом отражатель – итог ротационной вытяжки алюминия. Проволочная сетка изготовлена из стали, поверхность покрыта слоем порошкового окрашивания. Стекло закалено, вставлено в обечайку и зафиксировано к отражателю замками.
особенности продукта
- Функциональный дизайн.
- Безопасность. Защитное закаленное стекло.
- Эффективность. Применение КЛЛ с высокой световой отдачей и ЭПРА обеспечивает высокую энергоэффективность.
конструкция
Корпус | Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой. |
Отражатель | Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой. Отражатель имеет три отверстия для байонетного крепления к корпусу. |
Защитная сетка | Стальная проволока, окрашена белой порошковой краской, крепится к отражателю с помощью скоб. |
Стекло | Закаленное силикатное стекло в металлической обечайке, крепится к отражателю с помощью трех металлических замков и откидывается при замене ламп. |
Технические данные | Коэффициент мощности определяется ЭПРА КЛЛ. |
Установка | Крепление: подвес на крюк (базовое исполнение); на трубу G3/4-B(заказывается дополнительно к базовому исполнению). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Compact | коммерческое название. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 – отражатель открытый; 2 – с защитной сеткой; 3 – с защитным стеклом; 4 – с защитным стеклом + защитная сетка. |
Третья цифра (отражатель) | 2 – без вентиляционных отверстий. |

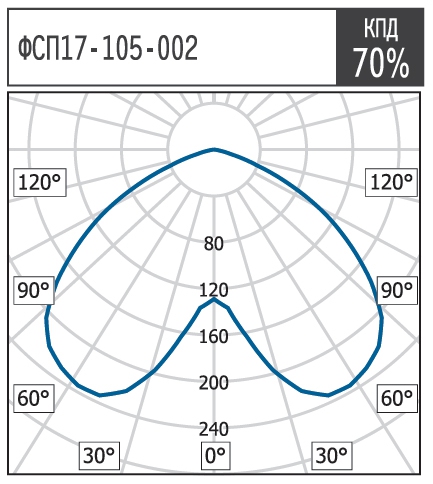

ксс
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код |
Крепление на трубу G3/4-B | 1005037517 |

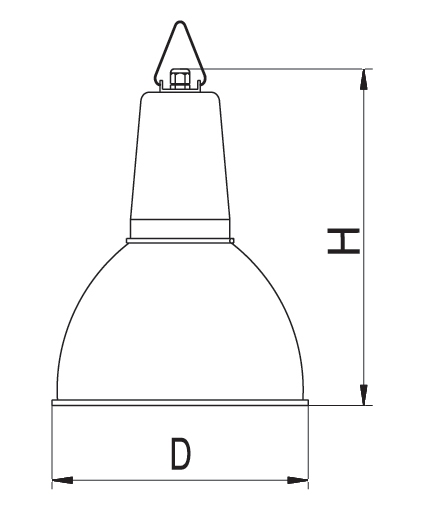

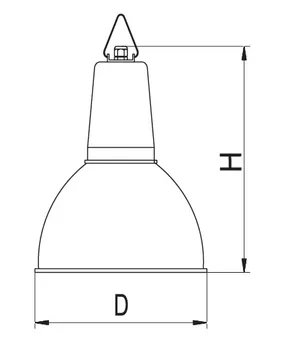

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | D, мм | H, мм |
ФСП17-105-002 | 529 | 520 |
ФСП17-105-022 | 529 | 536 |
ФСП17-105-032 | 529 | 540 |
ФСП17-105-042 | 529 | 560 |
ФСП17-250-002 | 595 | 550 |
ФСП17-250-022 | 595 | 566 |
ФСП17-250-032 | 595 | 570 |
ФСП17-250-042 | 595 | 590 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Код | IP | Тип КСС | Масса, кг |
ФСП17 для КЛЛ Е27 | ||||
ФСП17-105-002 Compact | 1017105002 | IP53 | Д | 1.42 |
ФСП17-105-022 Compact | 1017105022 | IP53 | Д | 1.80 |
ФСП17-105-032 Compact | 1017105032 | IP54 | Д | 4.70 |
ФСП17-105-042 Compact | 1017105042 | IP54 | Д | 5.10 |
ФСП17 для КЛЛ Е40 | ||||
ФСП17-250-002 Compact | 1017250002 | IP53 | Д | 1.60 |
ФСП17-250-022 Compact | 1017250022 | IP53 | Д | 2.10 |
ФСП17-250-032 Compact | 1017250032 | IP54 | Д | 5.60 |
ФСП17-250-042 Compact | 1017250042 | IP54 | Д | 6.10 |
