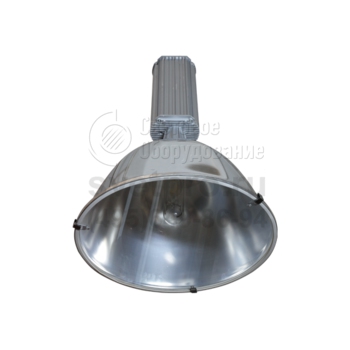

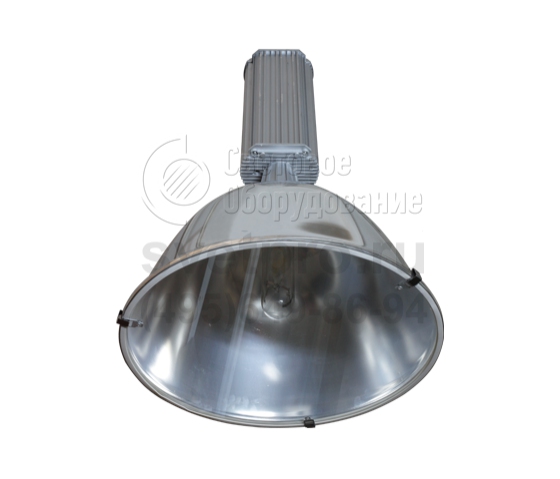

ГСП15 Goliaf Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP53/IP65 |
Климатическое исполнение: | У3 |
Артикул производителя: | ГСП15 Goliaf |
Мощность: | 250-1000 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ГСП15 Goliaf предназначены для освещения объектов с высоким расположением потолочных пролётов: цеха предприятий, склады, спортивные сооружения.
Для подвеса на крюк в модели предусмотрена металлическая петля.
В изделиях модельного ряда применяются газоразрядные лампы ДНаТ и ДРИ (250 и 400 Вт), излучающие значительное количество света. Корректировка его распределения осуществляется под воздействием отражателя, формирующего также защитный угол. К модели предусмотрены дополнения в виде защитного стекла и защитной сетки. Их использование повышает конструктивную защиту до IP53 и IP65. Накоплению влаги препятствует клапан выравнивания давления, обеспечивающий микровентиляцию. ЭмПРА обеспечен защитой, соответствующей IP65 (залит компаундом). Среди версий имеются изделия, предназначенные для эксплуатации в металлургических цехах, пекарнях, сохраняющие работоспособность при температуре до +60°С.
Корпус и отражатель светильника ГСП15 Goliaf – алюминиевые. Стекло вставлено в обечайку. Фиксацию на отражателе обеспечивают три замка. Оптический элемент закрепляется на корпусе байонетным способом. Тип светораспределения – глубокое.
особенности продукта
- Эффективность. В светильнике применяются МГЛ с высокой световой отдачей.
- Долговечность. Использованы корпусные детали из алюминия. Блок ПРА залит специальным компаундом.
- Клапан выравнивания давления обеспечивает микровентиляцию, которая позволяет избежать накапливания влаги внутри корпуса.
- Безопасность. Закаленное защитное стекло.
конструкция
Корпус | Алюминий. Изготовлен методом экструзии, окрашен серой порошковой краской. |
Отражатель | Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой. Отражатель имеет три отверстия для байонетного крепления к корпусу. |
Стекло | Закаленное силикатное стекло в металлической обечайке, крепится к отражателю с помощью трех металлических замков и откидывается при замене ламп. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, коэффициент мощности не менее 0,85. При комплектовании светильников лампами, ток лампы должен соответствовать току на аппарате. |
Установка | Рекомендуемая высота подвеса от 10 до 30 м. Подвес на крюк. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Goliaf | коммерческое название. |
HT | для температуры окружающего воздуха +60°С. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 7 – со встроенным ЭмПРА (PF не менее 0,85). |
Вторая цифра | 0 – открытый отражатель, рассеиватель; 2 – с защитной сеткой; 3 – с защитным стеклом. |
Третья цифра (отражатель) | 2 – без отверстий. |

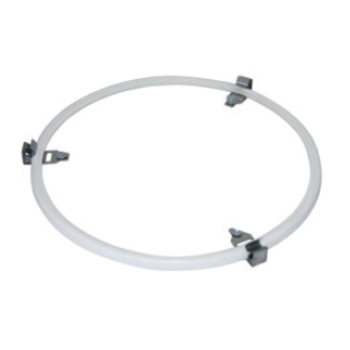

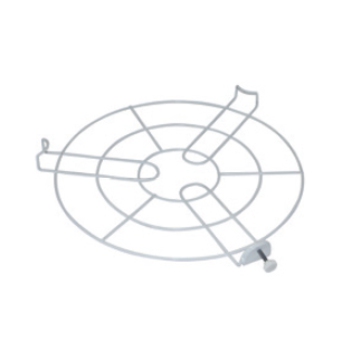

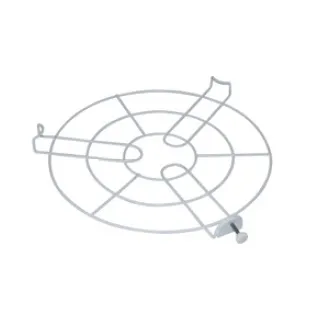

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

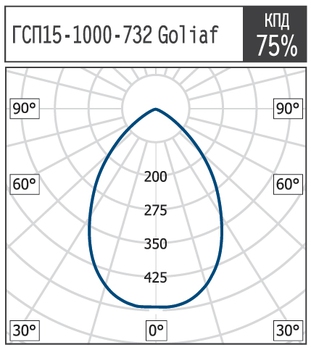

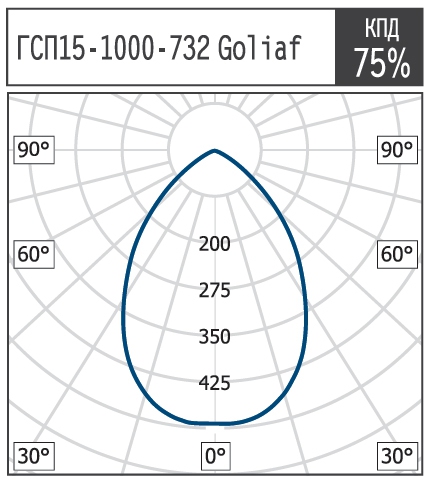

ксс

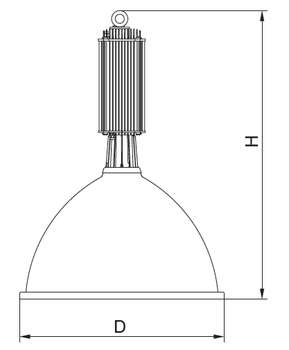

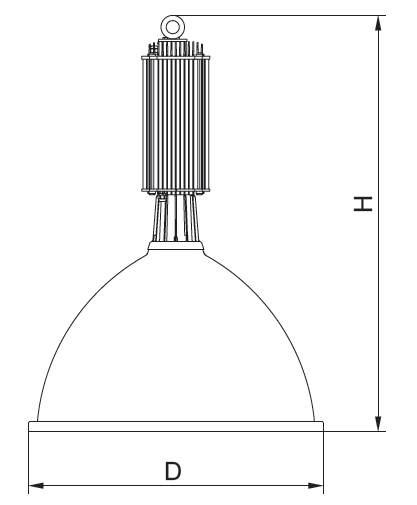

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | D, мм | H, мм |
ГСП15/ЖСП15-250 | 369 | 842 |
ГСП15/ЖСП15-400 | 471 | 903 |
ГСП15-700/1000 | 595 | 1050 |

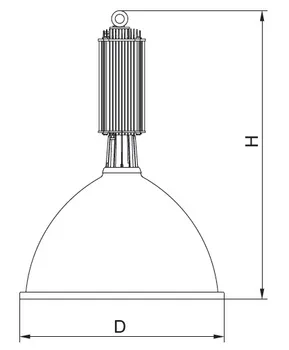

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код | IP | Тип КСС | Масса, кг |
ГСП15 для ламп типа ДРИ Е40 |
||||
ГСП15-250-732 Goliaf |
1055125732 |
IP65 |
Г |
9.78 |
ГСП15-400-732 Goliaf |
1055140732 |
IP65 |
Г |
10.92 |
ГСП15-700-702 Goliaf |
1055170702 |
IP53 |
Г |
16.80 |
ГСП15-700-732 Goliaf |
1055170732 |
IP65 |
Г |
21.20 |
ГСП15-1000-702 Goliaf |
1055110702 |
IP53 |
Г |
20.40 |
ГСП15-1000-732 Goliaf |
1055110732 |
IP65 |
Г |
25.80 |
ЖСП15 для ламп типа ДНаТ Е40 |
||||
ЖСП15-250-732 Goliaf |
1055225732 |
IP65 |
Г |
9.78 |
ЖСП15-400-732 Goliaf |
1055240732 |
IP65 |
Г |
11.36 |
ГСП15 для ламп типа ДРИ Е40, для температур до + 60°С |
||||
ГСП15-250-702 Goliaf HT |
1055625702 |
IP53 |
Г |
8.30 |
ГСП15-250-732 Goliaf HT |
1055625732 |
IP65 |
Г |
10.10 |
ГСП15-400-702 Goliaf HT |
1055640702 |
IP53 |
Г |
9.50 |
ГСП15-400-732 Goliaf HT |
1055640732 |
IP65 |
Г |
11.30 |
ЖСП15 для ламп типа ДНаТ Е40, для температур до + 60°С |
||||
ЖСП15-250-702 Goliaf HT |
1055725702 |
IP53 |
Г |
8.30 |
ЖСП15-250-732 Goliaf HT |
1055725732 |
IP65 |
Г |
10.10 |
ЖСП15-400-702 Goliaf HT |
1055740702 |
IP53 |
Г |
10.80 |
ЖСП15-400-732 Goliaf HT |
1055740732 |
IP65 |
Г |
12.50 |
