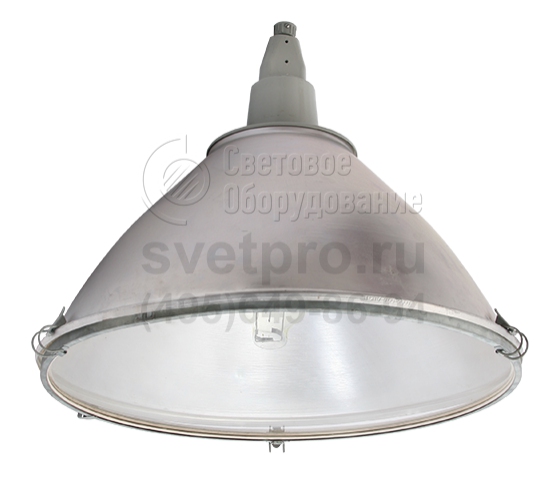

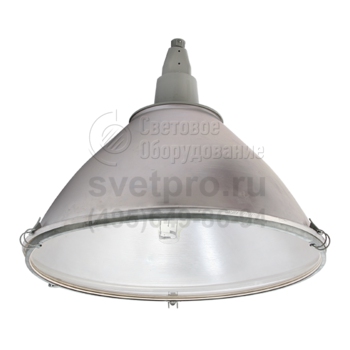

ГСП17 Grand Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20/IP53/IP54 |
Климатическое исполнение: | У3, Т3 |
Артикул производителя: | ГСП17 Grand |
Мощность: | 700-200 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ГСП17 Grand применяют в цехах предприятий, в сооружениях, предназначенных для спортивных состязаний, логистических комплексах.

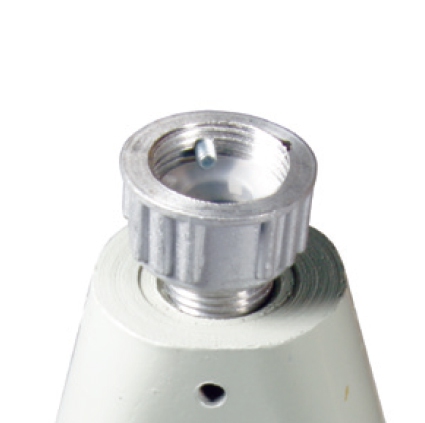

Подвесная установка на крюк или монтажный профиль реализуется без дополнительных приспособлений. Применив аксессуарное крепление, выполняют установку на трубу G3/4-B.
Свет образуется металлогалогенными лампами (700, 1000, 2000 Вт). Подбор источника света выполняется с учётом значений тока, характерных для независимого ЭмПРА. В зависимости от потребляемой мощности изделиям требуется централизованный источник напряжением 220 или 380 В. Оптический элемент – отражатель – формирует глубокое или концентрированное светораспределение.
Минимальная степень конструктивной защиты обеспечена в изделиях без защитного стекла – IP20. Она возрастает до IP53 при закреплении в области выходного окна обечайки с закалённым силикатным стеклом и до IP54 при использовании в месте прилегания кремнийорганической уплотнительной прокладки. Механическую прочность повышает стальная защитная сетка. Данный элемент дополняет и открытый, и закрытый отражатель, крепясь к нему тремя замками.
особенности продукта
- Функциональный дизайн.
- Практичность обслуживания. Независимый ЭмПРА.
- Надежное крепление.
- Безопасность. Защитное закаленное стекло. Специальные держатели для ламп.
конструкция
Корпус (мод. 0Х1) | Сталь. |
Корпус (мод. 0Х2) | Алюминий. |
Уплотнительная прокладка | Термостойкая кремнийорганическая резина. |
Отражатель | Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой. Отражатель имеет три отверстия для байонетного крепления к корпусу. |
Защитная сетка | Стальная проволока, окрашена белой порошковой краской, крепится к отражателю с помощью скоб. |

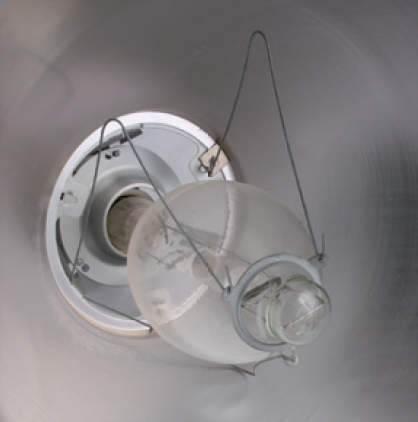

Стекло | Закаленное силикатное стекло в металлической обечайке, крепится к отражателю с помощью трех металлических замков и откидывается при замене ламп. |
Технические данные | При комплектовании светильников лампами (220В AC, 380В AC), ток лампы должен соответствовать току на маркировке аппарата. |
Установка | Рекомендуемая высота подвеса от 8-10 м. Крепление: подвес на крюк (мод. Х02); на монтажный профиль (мод. Х06); на трубу G3/4-B (заказывается дополнительно к базовому исполнению). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Grand | коммерческое название. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 – с независимым ПРА (заказывается дополнительно). |
Вторая цифра | 0 – отражатель открытый; 2 – с защитной сеткой; 3 – с защитным стеклом; 4 – с защитным стеклом + защитная сетка. |
Третья цифра (корпус) | 1 – сварной стальной; 2 – алюминиевый. |
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код | Внешний вид |
Крепление на трубу G3/4-B | 1005037517 | |
Держатель для ламп ДРИ 700-2000 Вт | 1021010017 |
ксс

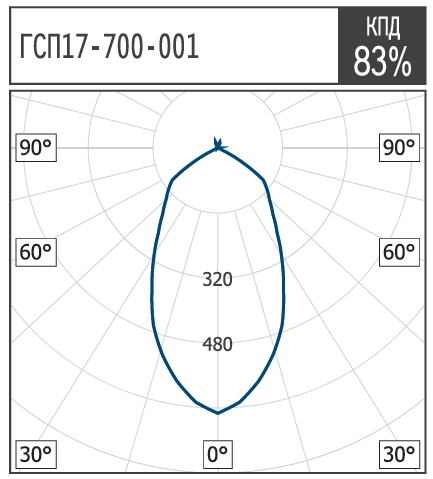

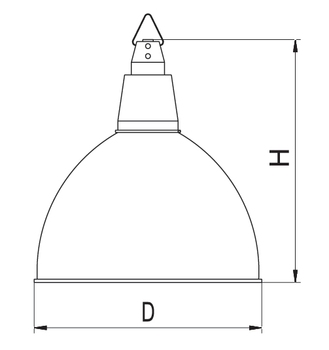

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | D, мм | H, мм |
ГСП17-700,1000,2000-001 | 676 | 590 |
ГСП17-700,1000,2000-002 | 676 | 560 |
ГСП17-700,1000,2000-021 | 676 | 605 |
ГСП17-700,1000,2000-022 | 676 | 575 |
ГСП17-700,1000-032 | 676 | 580 |
ГСП17-700,1000-042 | 676 | 605 |

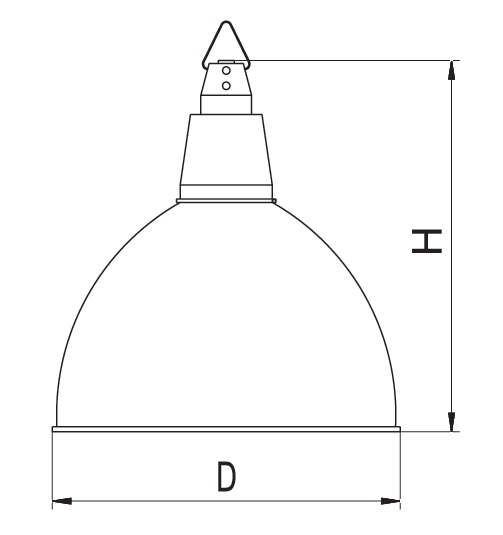

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код | IP | Тип КСС | Масса, кг |
ГСП17 для ламп типа ДРИ 700 Е40 |
||||
ГСП17-700-001 Grand |
1018700001 |
IP20 |
К |
2.70 |
ГСП17-700-002 Grand |
1018700002 |
IP53 |
Г |
2.70 |
ГСП17-700-021 Grand |
1018700021 |
IP20 |
К |
2.95 |
ГСП17-700-022 Grand |
1018700022 |
IP53 |
Г |
2.95 |
ГСП17-700-032 Grand |
1018700032 |
IP54 |
Г |
6.10 |
ГСП17-700-042 Grand |
1018700042 |
IP54 |
Г |
6.30 |
ГСП17 для ламп типа ДРИ 1000 Е40 |
||||
ГСП17-1000-001 Grand |
1018010001 |
IP20 |
К |
2.70 |
ГСП17-1000-002 Grand |
1018010002 |
IP53 |
Г |
2.70 |
ГСП17-1000-021 Grand |
1018010021 |
IP20 |
К |
2.95 |
ГСП17-1000-022 Grand |
1018010022 |
IP53 |
Г |
2.95 |
ГСП17-1000-032 Grand |
1018010032 |
IP54 |
Г |
6.10 |
ГСП17-1000-042 Grand |
1018010042 |
IP54 |
Г |
6.30 |
ГСП17 для ламп типа ДРИ 2000 Е40 |
||||
ГСП17-2000-001 Grand |
1018020001 |
IP20 |
К |
2.70 |
ГСП17-2000-002 Grand |
1018020002 |
IP53 |
Г |
2.70 |
ГСП17-2000-021 Grand |
1018020021 |
IP20 |
К |
2.95 |
ГСП17-2000-022 Grand |
1018020022 |
IP53 |
Г |
2.95 |
