ГСП/ЖСП05 HB Подвесной светильник

Область применения:
  • Предназначены для общего освещения помещений производственного и иного назначения с высокими пролетами.
Назначение:
  • Подвесные светильники
Источник света: Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ)
Цоколь: E40
Номинальное напряжение: 220 В
Класс защиты по току: I
Класс защиты IP: IP53/IP65
Климатическое исполнение: У3, Т3
Артикул производителя: ГСП/ЖСП05 HB
Мощность: 250-400 Вт
Габаритные размеры: см. чертёж

Производитель «Ардатовский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы ГСП HB и ЖСП05 HB применяют в цехах предприятий, складских помещениях, торговых залах.
Универсальный узел крепления позволяет реализовать подвесную установку на крюк, трос, трубу, монтажный профиль. Герметичный кабельный ввод исключает попадание посторонних частиц.

В модельном ряду выделены группы изделий, конструктивные особенности которых совершенствуются поэтапно. Базовая комплектация: натриевая или металлогалогенная лампа мощностью 250 или 400 Вт и универсальный электромагнитный аппарат. Далее следует дополнение светильника стабилизатором выравнивания давления или лампой для обеспечения аварийного освещения. Максимальные возможности заложены в модификации с универсальным ЭмПРА, стабилизатором и дополнительной лампой.

Степень герметичности светильников ГСП HB и ЖСП05 HB составляет IP53 или IP65. В данном виде защиты важную роль играет наличие защитного стекла, помещённого в обечайку, удерживаемую на отражателе замками. Окрашивание, нанесённое порошковым методом, защищает алюминиевый корпус от коррозионного воздействия. Куполообразный алюминиевый отражатель крепится к корпусу.

особенности продукта

  • Простота установки.Универсальное крепление на крюк, монтажный профиль, на трубу G3/4-B.
  • Эффективность. Применение источников света с высокой световой отдачей (МГЛ, ДНаТ) обеспечивает высокую энергоэффективность.
  • Безопасность. Светильник HB EL обеспечивает освещение в основном и аварийном режимах эксплуатации при переключении сети питания.

конструкция

Корпус Алюминий. Изготовлен методом литья, окрашен белой порошковой краской.
Отражатель Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой. Отражатель имеет три отверстия для байонетного крепления к корпусу.
Защитная сетка Стальная проволока, окрашена белой порошковой краской, крепится к отражателю с помощью скоб.
Стекло Закаленное силикатное стекло в металлической обечайке, крепится к отражателю с помощью трех металлических замков и откидывается при замене ламп.
Технические данные В зависимости от модификации комплектуются: ЭмПРА, коэффициент мощности не менее 0,85. При комплектовании светильников лампами, ток лампы должен соответствовать току на аппарате.
Установка Рекомендуемая высота подвеса от 6 м. Крепление: универсальное - позволяет крепить светильник на крюк, на монтажный профиль, на трубу G3/4-B и промышленный трос.

РАСШИФРОВКА ОБОЗНАЧЕНИЙ

HB коммерческое название.
HBF со стабилизатором выравнивания давления.
EL с дополнительной лампой аварийного освещения.

РАСШИФРОВКА МОДИФИКАЦИЙ

Первая цифра 7 – со встроенным ЭмПРА (PF не менее 0,85).
Вторая цифра 0 – отражатель открытый;
2 – с защитной сеткой;
3 – с защитным стеклом;
4 – с защитным стеклом + защитная сетка.
Третья цифра (отражатель) 1 - с вентиляционными отверстиями;
2 – без вентиляционных отверстий.

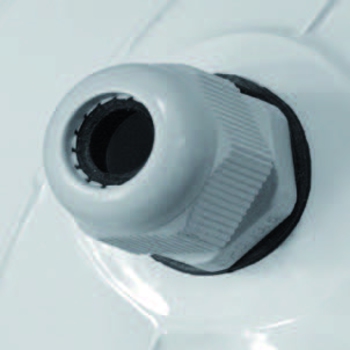

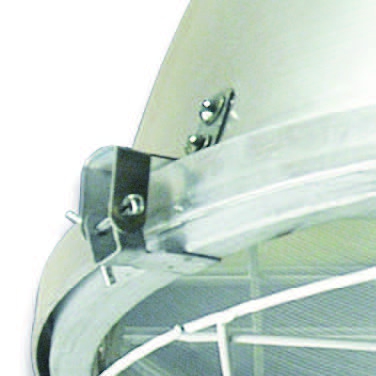

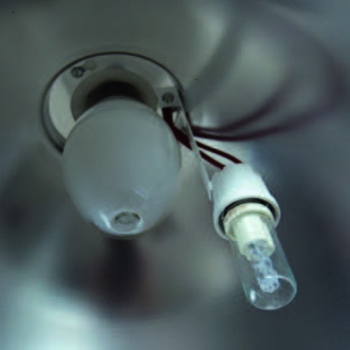

Крепление обечайки к отражателю Герметичный кабельный ввод PG13,5 IP65 для кабеля диаметром от 8 до 12 мм Рекомендованная для HB EL дополнительная галогенная лампа накаливания сетевого напряжения в прозрачной цилиндрической колбе типа КГВ с цоколем Е27: PHILIPS HAL-T32-150W-CL;OSRAM HALOLUX CERAM ECO 150W.

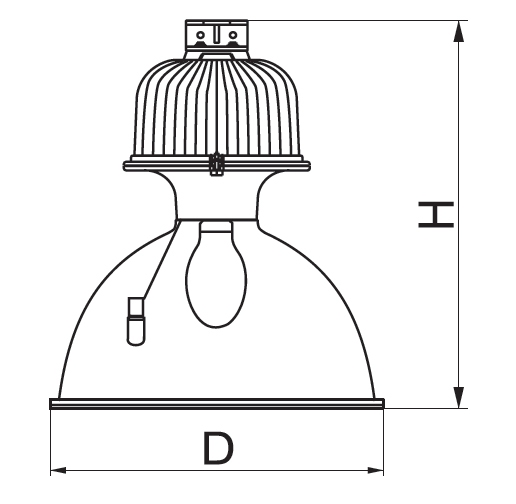

ГАБАРИТНЫЕ РАЗМЕРЫ

Наименование D, мм H, мм
ГСП/ЖСП05-250-702 369 550
ГСП/ЖСП05-250-732 369 560
ГСП/ЖСП05-400-702 471 610
ГСП/ЖСП05-400-732 471 620

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Наименование Код IP Тип КСС Масса, кг
ГСП/ЖСП05 с универсальным ЭмПРА для ламп типа ДРИ/ДНаТ Е40
ГСП/ЖСП05-250-702 HB 1050250702 IP53 Г 6.90
ГСП/ЖСП05-250-732 HB 1050250732 IP65 Г 7.90
ГСП/ЖСП05-400-702 HB 1050400702 IP53 Г 7.70
ГСП/ЖСП05-400-732 HB 1050400732 IP65 Г 8.30
ГСП/ЖСП05 с универсальным ЭмПРА для ламп типа ДРИ/ДНаТ Е40 (со стабилизатором выравнивания давления)
ГСП/ЖСП05-250-702 HBF 1050250602 IP53 Г 6.90
ГСП/ЖСП05-250-732 HBF 1050250632 IP65 Г 7.90
ГСП/ЖСП05-400-702 HBF 1050400602 IP53 Г 7.70
ГСП/ЖСП05-400-732 HBF 1050400632 IP65 Г 8.30
ГСП/ЖСП05 с универсальным ЭмПРА для ламп типа ДРИ/ДНаТ Е40 (с дополнительной лампой аварийного освещения)
ГСП/ЖСП05-250-702 HB EL 1050250802 IP53 Г 6.90
ГСП/ЖСП05-250-732 HB EL 1050250832 IP65 Г 7.90
ГСП/ЖСП05-400-702 HB EL 1050400802 IP53 Г 7.70
ГСП/ЖСП05-400-732 HB EL 1050400832 IP65 Г 8.30
ГСП/ЖСП05 с универсальным ЭмПРА для ламп типа ДРИ/ДНаТ Е40 (со стабилизатором выравнивания давления и дополнительной лампой аварийного освещения)
ГСП/ЖСП05-250-702 HBF EL 1050250902 IP53 Г 6.90
ГСП/ЖСП05-250-732 HBF EL 1050250932 IP65 Г 7.90
ГСП/ЖСП05-400-702 HBF EL 1050400902 IP53 Г 7.70
ГСП/ЖСП05-400-732 HBF EL 1050400932 IP65 Г 8.30
