ЛСО02 Universal Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8, Люминесцентная лампа Т5 |
Цоколь: | G5, G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20/IP23 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛСО02 Universal |
Мощность: | 28-58 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Модель ЛСО02 Universal применяют для общего освещения гипермаркетов, логистических центров, цехов и складских помещений предприятий.

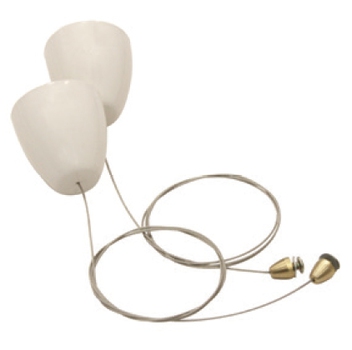

Подвесной вариант монтажа, выполняемого индивидуально или в линию, обеспечивают аксессуары – комплекты подвесов. Их длина: один, три, пять метров.
Модельный ряд изделия включает модификации, оснащаемые люминесцентными лампами Т5 и Т8 (одной или двумя). Мощность источников света: 28–80 Вт. В изделиях для Т5 установлен ЭПРА, для Т8 – ЭмПРА (cosϕ≥0,85) или ЭПРА (cosϕ≥0,96). Наличие в ряду изделий с БАП позволяет одновременно обеспечить наличие на объекте системы аварийного освещения. Отличия светильников также обеспечены степенью защиты ламп, которую с IP20 до IP23 повышает поликарбонатная труба.

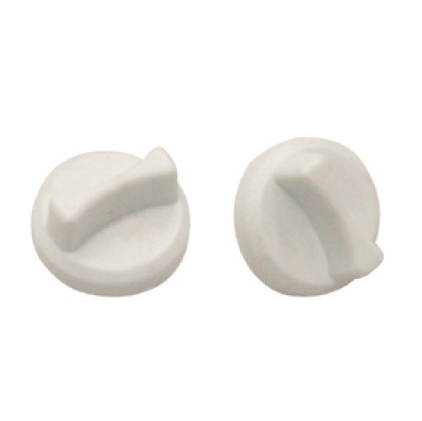

Осветительные приборы ЛСО02 Universal обладают высокой механической прочностью. Она соблюдается применяемыми конструктивными материалами. Для корпуса и отражателя, устанавливаемого дополнительно и фиксируемого аксессуарными фиксаторами, применена сталь. Поверхность покрыта белым порошковым окрашиванием. Крышки – ударопрочная пластмасса. Защитная труба – ударопрочный поликарбонат.
ОСОБЕННОСТИ ПРОДУКТА
- Практичность. Стандартный реечный светильник с регулируемыми подвесами различной длины.
- Защищенность. Модели с поликарбонатной защитной трубой.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсации.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Крышки | Ударопрочная пластмасса белого цвета. |
Защитная труба | Поликарбонат. |
Отражатель | Листовая сталь, окрашен белой порошковой краской (заказывается дополнительно). Защитный угол 15°(RU15). |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Источник света | Характеристики определяются лампой. |
Установка | Монтаж индивидуально или в линию. Крепление на несущую поверхность, подвес на трос. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Universal | коммерческое название. |
Universal LED | коммерческое название. |
HF | HF - ЭПРА А2. |
БАП | наличие блока аварийного питания. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - базовое исполнение (IP20); 5 - с защитной трубой (IP23). |
Вторая цифра | 0 - ЭмПРА (PF не менее 0,85) (для ЛСО02); 1 - ЭПРА А2. |
Третья цифра | 2 - базовое исполнение. |

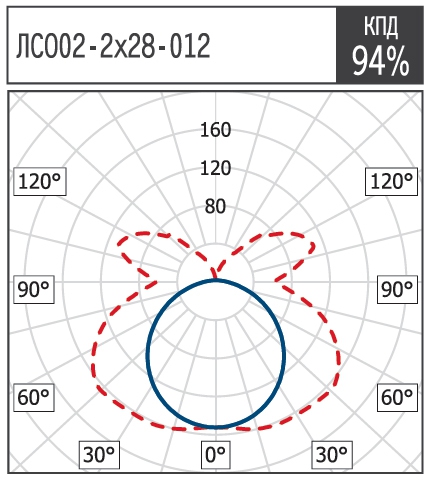

ксс

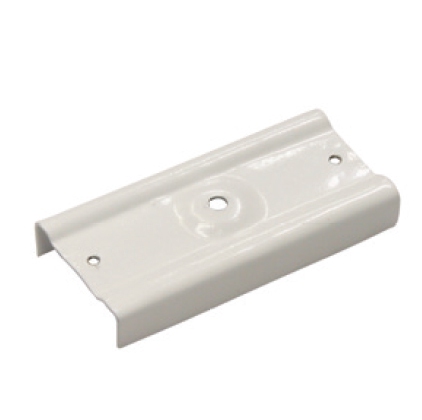

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
1 - подходит для светильника ДСО02-1х22-002 Universal LED.
2 - подходит для светильника ДСО02-2х22-002 Universal LED.

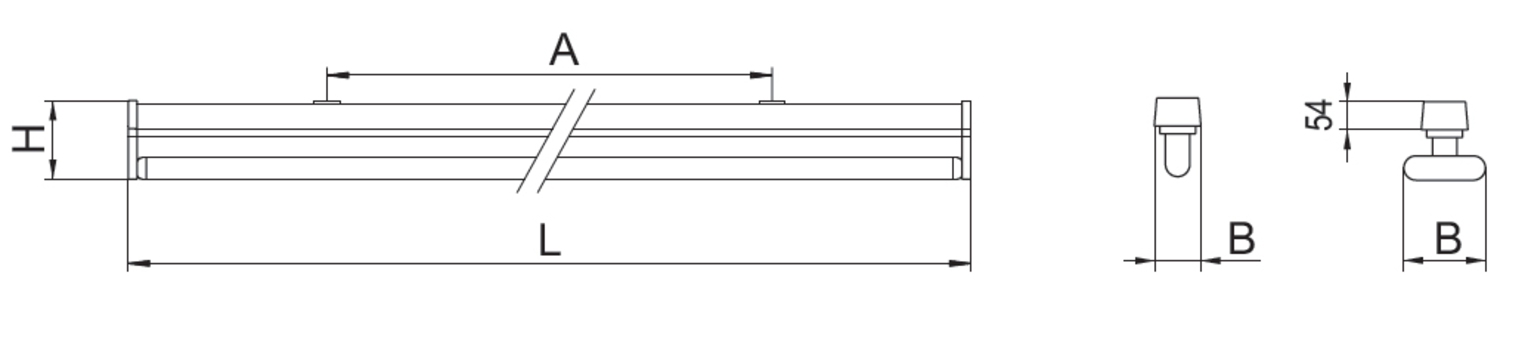

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ЛСО02-1х36 | 1230 | 65 | 94 | 600 |
ЛСО02-1х58 | 1530 | 65 | 94 | 750 |
ЛСО02-2х36 | 1230 | 100 | 94 | 600 |
ЛСО02-2х58 | 1530 | 100 | 94 | 750 |
ЛСО02-1х28/54-012 | 1175 | 52 | 115 | 600 |
ЛСО02-1х35/49/80-012 | 1475 | 52 | 115 | 750 |
ЛСО02-1х28/54-512 | 1175 | 52 | 115 | 600 |
ЛСО02-1х35/49/80-512 | 1475 | 52 | 115 | 750 |
ЛСО02-2х28/54-012 | 1175 | 46 | 85 | 600 |
ЛСО02-2х35/49/80-012 | 1475 | 46 | 85 | 750 |
ЛСО02-2х28/54-512 | 1175 | 127 | 115 | 600 |
ЛСО02-2х35/49/80-512 | 1475 | 127 | 115 | 750 |

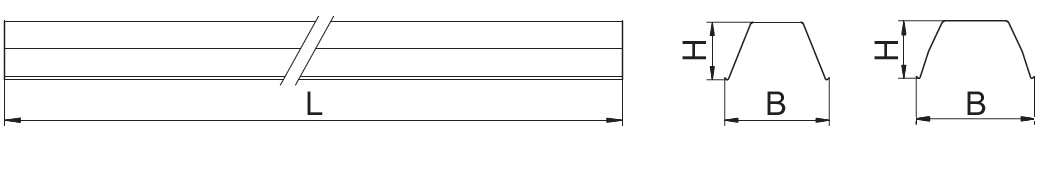

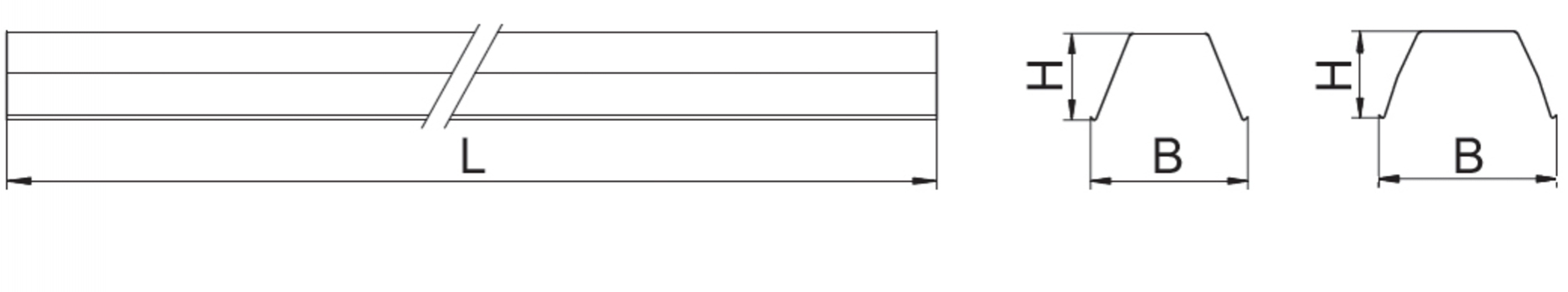

ГАБАРИТНЫЕ РАЗМЕРЫ ОТРАЖАТЕЛЕЙ
Наименование | L, мм | B, мм | H, мм |
Отражатель RU15 136 | 1245 | 133 | 56 |
Отражатель RU15 236 | 1245 | 206 | 76 |
Отражатель RU15 158 | 1545 | 133 | 56 |
Отражатель RU15 258 | 1545 | 206 | 76 |
Отражатель RU15 228/254 | 1190 | 137 | 62 |
Отражатель RU15 235/249/280 | 1490 | 137 | 62 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛСО02 Universal для ЛЛ Т8 G13 с защитной трубой |
||
ЛСО02-1х36-502 Universal |
1025136502 |
2.10 |
ЛСО02-1х36-512 Universal HF |
1025136512 |
1.70 |
ЛСО02-1х36-502 Universal БАП |
1025136552 |
3.10 |
ЛСО02-1х36-512 Universal HF БАП |
1025136562 |
2.70 |
ЛСО02-1х58-502 Universal |
1025158502 |
2.60 |
ЛСО02-1х58-512 Universal HF |
1025158512 |
2.10 |
ЛСО02-1х58-502 Universal БАП |
1025158552 |
3.60 |
ЛСО02-1х58-512 Universal HF БАП |
1025158562 |
3.10 |
ЛСО02-2х36-502 Universal |
1025236502 |
2.90 |
ЛСО02-2х36-512 Universal HF |
1025236512 |
2.20 |
ЛСО02-2х36-502 Universal БАП |
1025236552 |
3.90 |
ЛСО02-2х36-512 Universal HF БАП |
1025236562 |
3.20 |
ЛСО02-2х58-502 Universal |
1025258502 |
3.80 |
ЛСО02-2х58-512 Universal HF |
1025258512 |
2.70 |
ЛСО02-2х58-502 Universal БАП |
1025258552 |
4.80 |
ЛСО02-2х58-512 Universal HF БАП |
1025258562 |
3.70 |
ЛСО02 Universal для ЛЛ Т8 G13 |
||
ЛСО02-1х36-002 Universal |
1025136002 |
1.80 |
ЛСО02-1х36-012 Universal HF |
1025136012 |
1.40 |
ЛСО02-1х36-002 Universal БАП |
1025136052 |
2.80 |
ЛСО02-1х36-012 Universal HF БАП |
1025136062 |
2.40 |
ЛСО02-1х58-002 Universal |
1025158002 |
2.20 |
ЛСО02-1х58-012 Universal HF |
1025158012 |
1.70 |
ЛСО02-1х58-002 Universal БАП |
1025158052 |
3.20 |
ЛСО02-1х58-012 Universal HF БАП |
1025158062 |
2.70 |
ЛСО02-2х36-002 Universal |
1025236002 |
2.30 |
ЛСО02-2х36-012 Universal HF |
1025236012 |
1.60 |
ЛСО02-2х36-002 Universal БАП |
1025236052 |
3.30 |
ЛСО02-2х36-012 Universal HF БАП |
1025236062 |
2.60 |
ЛСО02-2х58-002 Universal |
1025258002 |
3.00 |
ЛСО02-2х58-012 Universal HF |
1025258012 |
1.90 |
ЛСО02-2х58-002 Universal БАП |
1025258052 |
4.00 |
ЛСО02-2х58-012 Universal HF БАП |
1025258062 |
2.90 |
Наименование |
Код |
Масса, кг |
ЛСО02 Universal для ЛЛ Т5 G5 |
||
ЛСО02-1х28-012 Universal HF |
1025128012 |
1.60 |
ЛСО02-1х35-012 Universal HF |
1025135012 |
1.80 |
ЛСО02-1х49-012 Universal HF |
1025149012 |
1.80 |
ЛСО02-1х54-012 Universal HF |
1025154012 |
1.60 |
ЛСО02-1х80-012 Universal HF |
1025180012 |
1.80 |
ЛСО02-2х28-012 Universal HF |
1025228012 |
1.70 |
ЛСО02-2х28-012 Universal HF БАП |
1025228062 |
2.70 |
ЛСО02-2х35-012 Universal HF |
1025235012 |
1.90 |
ЛСО02-2х35-012 Universal HF БАП |
1025235062 |
2.90 |
ЛСО02-2х49-012 Universal HF |
1025249012 |
1.90 |
ЛСО02-2х49-012 Universal HF БАП |
1025249062 |
2.90 |
ЛСО02-2х54-012 Universal HF |
1025254012 |
1.70 |
ЛСО02-2х54-012 Universal HF БАП |
1025254062 |
2.70 |
ЛСО02-2х80-012 Universal HF |
1025280012 |
1.90 |
ЛСО02 Universal для ЛЛ Т5 G5 с защитной трубой |
||
ЛСО02-1х28-512 Universal HF |
1025128512 |
1.90 |
ЛСО02-1х28-512 Universal HF БАП |
1025128562 |
2.90 |
ЛСО02-1х35-512 Universal HF |
1025135512 |
2.10 |
ЛСО02-1х35-512 Universal HF БАП |
1025135562 |
3.10 |
ЛСО02-1х49-512 Universal HF |
1025149512 |
2.10 |
ЛСО02-1х49-512 Universal HF БАП |
1025149562 |
3.10 |
ЛСО02-1х54-512 Universal HF |
1025154512 |
1.90 |
ЛСО02-1х54-512 Universal HF БАП |
1025154562 |
2.90 |
ЛСО02-1х80-512 Universal HF |
1025180512 |
2.10 |
ЛСО02-1х80-512 Universal HF БАП |
1025180562 |
3.10 |
ЛСО02-2х28-512 Universal HF |
1025228512 |
2.10 |
ЛСО02-2х28-512 Universal БАП |
1025228562 |
3.10 |
ЛСО02-2х35-512 Universal HF |
1025235512 |
2.40 |
ЛСО02-2х35-512 Universal HF БАП |
1025235562 |
3.40 |
ЛСО02-2х49-512 Universal HF |
1025249512 |
2.40 |
ЛСО02-2х49-512 Universal HF БАП |
1025249562 |
3.40 |
ЛСО02-2х54-512 Universal HF |
1025254512 |
2.10 |
ЛСО02-2х54-512 Universal HF БАП |
1025254562 |
3.10 |
ЛСО02-2х80-512 Universal HF |
1025280512 |
2.40 |
