ЛСП02 Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8 |
Цоколь: | G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛСП02 |
Мощность: | 36-58 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛСП02 применяются в помещениях производственных предприятий, складах, воздушная среда которых не обременена влажностью или пылью.
Крепления, обеспечивающие подвесной способ установки на крюк, трос, стержень, являются дополнительным аксессуаром к изделию.
Модельный ряд образуют двухламповые версии, в которых мощность трубчатых люминесцентных ламп Т8 составляет 36 или 58 Вт. Различия в каждой группе построены на типе ПРА: электронный (cosϕ≥0,96) или электромагнитный (cosϕ≥0,85), комплектации блоком аварийного питания и особенностями отражателя: без отверстий, с отверстиями и кососвет без отверстий, дополненный экранирующей решёткой.
Конструктивные части модели ЛСП02: корпус и отражатель изготовлены из стали. На их поверхность нанесено белое порошковое окрашивание. Торцевые крышки – белый полистирол. Из полистирола также изготовлены поворотные подпружиненные замки, фиксирующие отражатель к корпусу. Экранирующая решётка, формирующая защитный угол, также белая стальная. Степень защиты изделия IP20.
особенности продукта
- Функциональный дизайн. Использование асимметричных рассеивателей расширяет возможности применения. Экранирующие решетки обеспечивают комфортное освещение рабочих мест.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Торцевые крышки | Полистирол белого цвета. |
Отражатель | Листовая сталь, окрашен белой порошковой краской. Крепится к корпусу двумя поворотными подпружиненными замками из ударопрочного полистирола. |
Экранирующая решетка | Листовая сталь, окрашена белой порошковой краской. Крепится к отражателю с помощью подпружиненных кронштейнов армированными винтами. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Установка | Крепление: на монтажную поверхность (базовое исполнение) или подвесы (крюк, стержень, трос). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
HF | HF - ЭПРА А2. |
БАП | наличие блока аварийного питания. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - ЭмПРА (PF не менее 0,85); 1 - ЭПРА А2. |
Третья цифра (отражатель) | 1 - без отверстий; 3 - с отверстиями; 5 - кососвет без отверстий + решетка. |

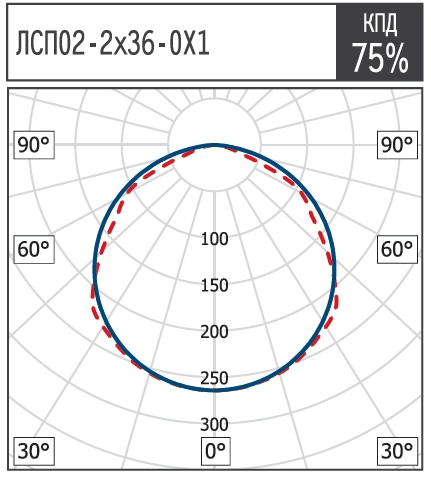

ксс
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код | Масса, кг |
Р236 (решетка к ЛСП22-2х36/40, ЛСП02-2х36) | 1009022302 | 0.60 |
Р258 (решетка к ЛСП22-2х58/65, ЛСП02-2х58) | 1013022302 | 0.80 |
Подвес на крюк | 1004010070 | - |
Подвес на стержень (ø 6 мм) | 1002010400 | - |
Подвес на трос | 1003010060 | - |

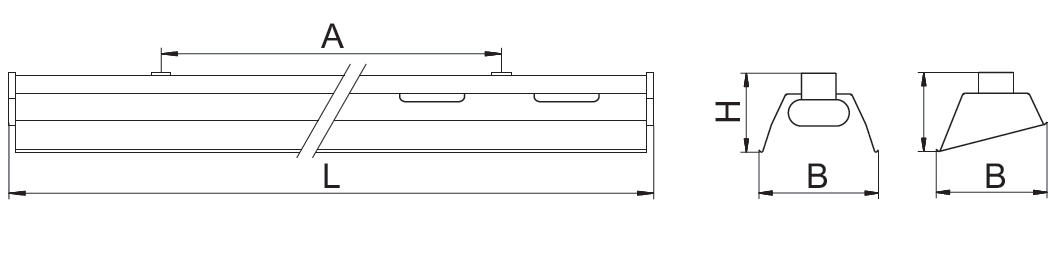

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ЛСП02-2х36-0Х1,0Х3 | 1240 | 226 | 158 | 600 |
ЛСП02-2х36-0Х5 | 1269 | 180 | 215 | 600 |
ЛСП02-2х58-0Х1,0Х3 | 1540 | 226 | 158 | 600 |
ЛСП02-2х58-0Х5 | 1569 | 180 | 215 | 600 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛСП02-2х36-001 |
1002236001 |
4.70 |
ЛСП02-2х36-003 |
1002236003 |
4.40 |
ЛСП02-2х36-005 |
1002236005 |
5.50 |
ЛСП02-2х36-011 HF |
1002236011 |
4.50 |
ЛСП02-2х36-013 HF |
1002236013 |
4.20 |
ЛСП02-2х36-015 HF |
1002236015 |
7.00 |
ЛСП02-2х36-011 HF БАП |
1002236061 |
5.50 |
ЛСП02-2х36-013 HF БАП |
1002236063 |
5.20 |
ЛСП02-2х36-015 HF БАП |
1002236065 |
8.00 |
ЛСП02-2х58-001 |
1002258001 |
7.00 |
ЛСП02-2х58-003 |
1002258003 |
6.80 |
ЛСП02-2х58-005 |
1002258005 |
7.20 |
ЛСП02-2х58-001 БАП |
1002258051 |
8.00 |
ЛСП02-2х58-003 БАП |
1002258053 |
7.80 |
ЛСП02-2х58-005 БАП |
1002258055 |
8.20 |
ЛСП02-2х58-011 HF |
1002258011 |
6.80 |
ЛСП02-2х58-013 HF |
1002258013 |
6.60 |
ЛСП02-2х58-015 HF |
1002258015 |
7.00 |
ЛСП02-2х58-011 HF БАП |
1002258061 |
7.80 |
ЛСП02-2х58-013 HF БАП |
1002258063 |
7.60 |
ЛСП02-2х58-015 HF БАП |
1002258065 |
8.00 |
