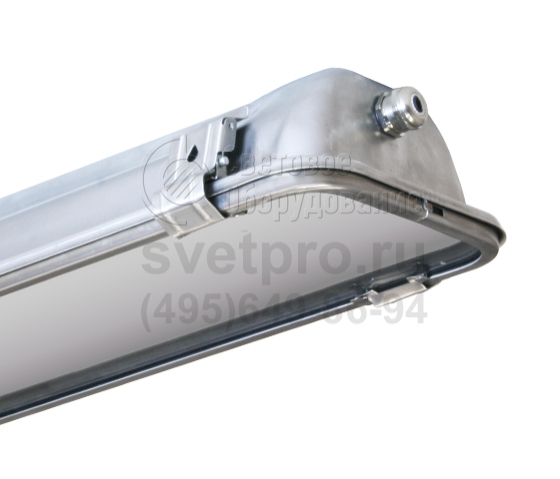

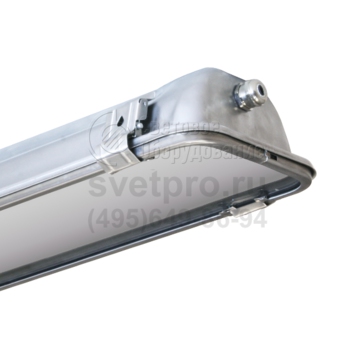

ЛСП67 Linkor Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5, Люминесцентная лампа Т8 |
Цоколь: | G13, G5 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У2 |
Артикул производителя: | ЛСП67 Linkor |
Мощность: | 28-54 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛСП67 Linkor применяются на участках по консервированию и замораживанию овощей и ягод, холодильных камерах для хранения мяса и рыбы на объектах общественного питания, в складах предприятий и торговых центров.
Светильники устанавливаются индивидуально. Область их расположения находится на потолочной плоскости, к которой они закрепляются непосредственно или подвешиваются на рым-болты.
Работу двух люминесцентных ламп поддерживает ПРА. В модификациях с Т5 (28 или 54 Вт) – это электронная версия, с Т8 (36 Вт) – электронная или электромагнитная. Корректор мощности доводит долю её активного потребления до 85% и 96%. Значимая роль отведена защитному стеклу, обеспечивая его устойчивость в модификациях к значениям до -40°С и +60°С. Для обеспечения виброустойчивости рым-болты объединены с корпусом с участием уплотнительных прокладок
Уплотнительный контур из кремнийорганической резины проложен по обечайке, которой фиксируется защитное стекло. Прижатие обеспечивают двухзвенные замки. Они же удерживают узел при подключении изделия и замене ламп. В формировании герметичной конструктивной формы (IP65) участвует кабельный ввод. Зеркальный отражатель является аксессуаром.
особенности продукта
- Надежность и долговечность. Корпус из коррозионностойкой нержавеющей стали, закаленное стекло в обечайке.
- Безопасность. Возможно использование в пожароопасных зонах. Опциональное использование БАП.
- Высокая энергоэффективность, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизацию глубины пульсаций, отсутствие стробоскопического эффекта.
- Высокая механическая прочность и коррозионная стойкость, способен противостоять вибрации и повышенным температурам. Может эксплуатироваться в портах, пищевых и химических производствах, в помещениях с особо агрессивными средами.
конструкция
Корпус | Нержавеющая сталь, изготовлен методом штампования. |
Стекло | Силикатное термообработанное стекло толщиной 5 мм, в металлической обечайке с уплотнительной прокладкой. При монтаже подвешивается на замках. |
Уплотнительная прокладка | Кремнийорганическая резина. |
Замки | Нержавеющая сталь, двухзвенные. |
Отражатель | Алюминий зеркальный (заказывается дополнительно). |
Стандартные принадлежности | Комплект стальных подвесных рым-болтов с уплотнительными прокладками - 2 шт. Кабельный ввод - 1 шт. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания (УХЛ4). |
Установка | Монтаж индивидуально. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Linkor F | коммерческое название. |
HF | HF - ЭПРА А2. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 – ЭмПРА (PF не менее 0,85); 1 – ЭПРА А2. |
Третья цифра | 1 - защитное стекло; 4 – защитное стекло, t ≤ -40°С; 6 – защитное стекло, t ≤ +60°С. |

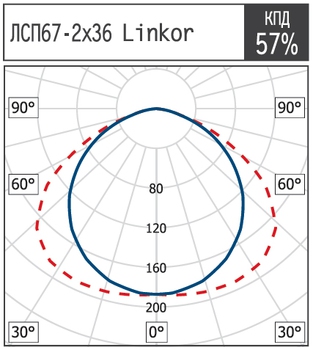

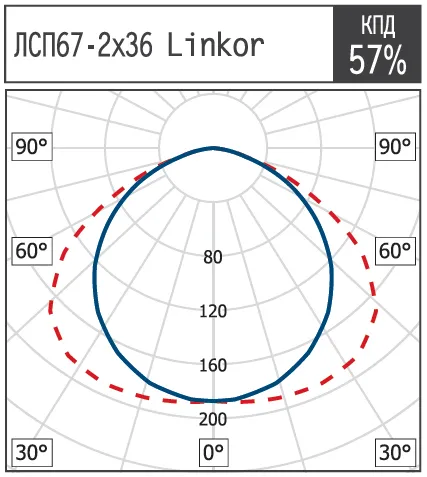

ксс

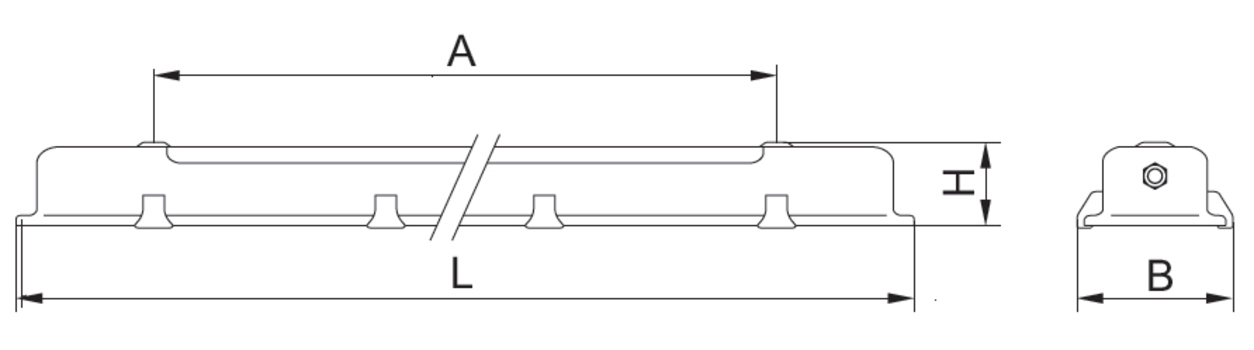

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ЛСП67 Linkor | 1350 | 200 | 90 | 1100 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛСП67 Linkor для ЛЛ Т5 G5 |
||
ЛСП67-2х28-011 Linkor HF |
1067228011 |
6.20 |
ЛСП67-2х54-011 Linkor HF |
1067254011 |
6.70 |
ЛСП67 Linkor для ЛЛ Т8 G13 |
||
ЛСП67-2х36-001 Linkor |
1067236001 |
7.20 |
ЛСП67-2х36-004 Linkor |
1067236004 |
8.00 |
ЛСП67-2х36-006 Linkor |
1067236006 |
7.20 |
ЛСП67-2х36-011 Linkor HF |
1067236011 |
6.60 |
