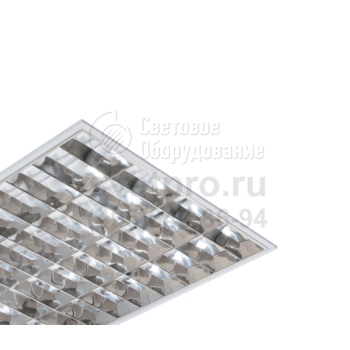

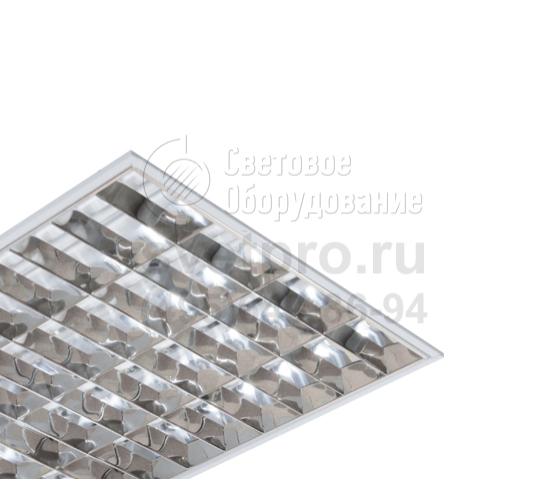

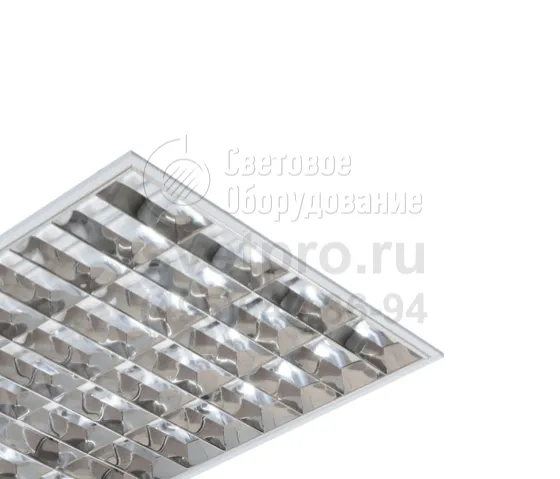

ЛВО06 BPR Встраиваемый светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5, Люминесцентная лампа Т8 |
Цоколь: | G13, G5 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛВО06 BPR |
Мощность: | 14-36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Светильники ЛВО06 BPR применяют в школьных и офисных кабинетах, магазинах, столовых, библиотеках, выставочных залах.
Для установки изделий подходят подвесные ячеистые потолки, оборудуемые на монтажном профиле типа Т и U и потолки из гипсокартона.
Выделяют изделия, габаритный формат которых сопрягается с размерами профильных конструкций Армстронг и Грильято. В обеих группах имеются модификации, предназначенные для двух или четырёх ламп: Т8 (18 или 36 Вт) или Т5 (14 или 28 Вт). Процесс излучения света лампами с трубой Ø26 мм поддерживает ЭмПРА (cosϕ≥0,85) или ЭПРА (cosϕ≥0,96), с лампами Ø16 мм – только ЭПРА. Изделиям с электронным аппаратом свойственен более продолжительный период эффективной эксплуатации, отсутствие визуально ощутимых пульсаций и шумов. Выбор светильников с БАП поддержит безопасность людей, находящихся на объекте.
Отличия габаритов светильников ЛВО06 BPR для разных типов подвесных потолков не воспринимаются визуально, поскольку длина и ширина стального корпуса отличается в изделиях на пять мм. Однако этого достаточно для свободного встраивания в конкретный тип потолочной конструкции. Наличие бипараболической зеркальной алюминиевой решётки формирует защитный угол и тип светораспределения. Поперечные ламели повышают её жёсткость.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный классический дизайн.
- Двойная параболическая оптическая система обеспечивает высокое качество света в помещения с изменяемой планировкой.
- Минимизация дискомфорта.
- Высокая энергоэффективность ЭПРА А1, А2, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсаций.
- Возможность работы в осветительных установках с системами управления освещением.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Решетка | Бипараболическая зеркальная из анодированного алюминия. Устанавливается в корпус скрытыми пружинами. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Установка | Встраивается в подвесные потолки типа “Армстронг” (600х600 мм). Устанавливается в потолки “Грильято” (модели с индексом GR). Устанавливается в подшивные потолки (заказывается дополнительно: скоба). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
BPR | коммерческое название. |
HF | HF - ЭПРА А2. |
RA | ЭПРА А1 с управлением по протоколу 1-10В. |
RD | ЭПРА А1 с управлением по протоколу DALI. |
БАП | наличие блока аварийного питания. |
GR | для потолков «Грильято». |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 2 - ЭмПРА (PF не менее 0,85); 3 - ЭПРА А2; 4 - ЭПРА А1. |
Третья цифра | 1 - двойная зеркальная параболическая решетка. |

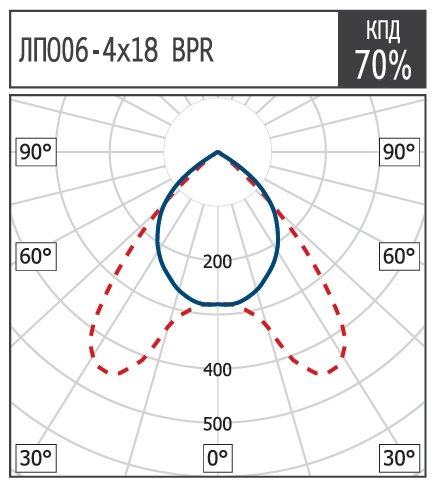

КСС

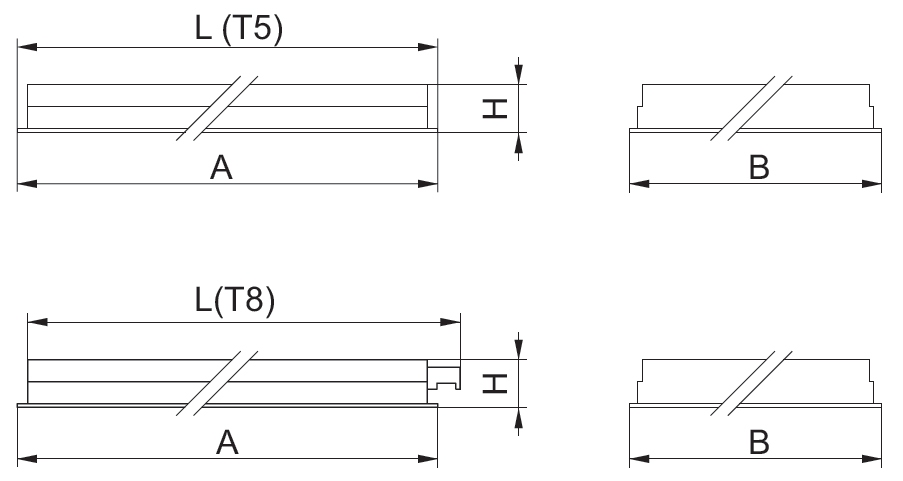

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Рис | L, мм | B, мм | H, мм | Axa (A) |
ЛВО06-2х14 | 1 | 595 | 295 | 90 | 595x295 |
ЛВО06-2х28 | 1 | 1195 | 295 | 90 | 1195x295 |
ЛВО06-4х14 | 1 | 595 | 595 | 90 | 595x595 |
ЛВО06-4х28 | 1 | 1195 | 595 | 90 | 1195x595 |
ЛВО06-2х18 | 2 | 629 | 295 | 95 | 595х295 |
ЛВО06-2х36 | 2 | 1239 | 295 | 95 | 1195х295 |
ЛВО06-4х18 | 2 | 629 | 595 | 95 | 595х595 |
ЛВО06-4х36 | 2 | 1239 | 595 | 95 | 1195х595 |
ЛВО06-2х14 GR | 1 | 590 | 290 | 90 | 590 |
ЛВО06-2х28 GR | 1 | 1190 | 290 | 90 | 1190 |
ЛВО06-4х14 GR | 1 | 590 | 590 | 90 | 590 |
ЛВО06-4х28 GR | 1 | 1190 | 590 | 90 | 1190 |
ЛВО06-2х18 GR | 2 | 629 | 290 | 105 | 590 |
ЛВО06-2х36 GR | 2 | 1239 | 290 | 105 | 1190 |
ЛВО06-4х18 GR | 2 | 629 | 590 | 105 | 590 |
ЛВО06-4х36 GR | 2 | 1239 | 590 | 105 | 1190 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛВО06 BPR для ЛЛ Т5 G5 |
||
ЛВО06-2х14-031 BPR HF |
1074214031 |
2.30 |
ЛВО06-2х14-041 BPR |
1074214041 |
2.30 |
ЛВО06-2х28-031 BPR HF |
1074228031 |
4.50 |
ЛВО06-2х28-041 BPR |
1074228041 |
4.50 |
ЛВО06-2х28-031 BPR HF БАП |
1074228081 |
5.50 |
ЛВО06-2х28-041 BPR БАП |
1074228091 |
5.50 |
ЛВО06-4х14-031 BPR HF |
1074414031 |
3.50 |
ЛВО06-4х14-041 BPR |
1074414041 |
3.50 |
ЛВО06-4х14-031 BPR HF БАП |
1074414081 |
4.50 |
ЛВО06-4х14-041 BPR БАП |
1074414091 |
4.50 |
ЛВО06-4х28-031 BPR HF |
1074428031 |
5.90 |
ЛВО06-4х28-041 BPR |
1074428041 |
5.90 |
ЛВО06-4х28-031 BPR HF БАП |
1074428081 |
6.90 |
ЛВО06-4х28-041 BPR БАП |
1074428091 |
6.90 |
Наименование |
Код |
Масса, кг |
ЛВО06 BPR для ЛЛ Т5 G5 для потолков "Грильято" |
||
ЛВО06-2х14-031 BPR GR HF |
1126214031 |
2.30 |
ЛВО06-2х14-041 BPR GR |
1126214041 |
2.30 |
ЛВО06-2х28-031 BPR GR HF |
1126228031 |
4.50 |
ЛВО06-2х28-041 BPR GR |
1126228041 |
4.50 |
ЛВО06-4х14-031 BPR GR HF |
1126414031 |
3.50 |
ЛВО06-4х14-041 BPR GR |
1126414041 |
3.50 |
ЛВО06-4х14-031 BPR GR HF БАП |
1126414081 |
4.50 |
ЛВО06-4х14-041 BPR GR БАП |
1126414091 |
4.50 |
ЛВО06-4х28-031 BPR GR HF |
1126428031 |
5.90 |
ЛВО06-4х28-041 BPR GR |
1126428041 |
5.90 |
Наименование |
Код |
Масса, кг, |
ЛВО06 BPR для ЛЛ Т8 G13 |
||
ЛВО06-2х18-021 BPR |
1074218021 |
2.37 |
ЛВО06-2х18-031 BPR HF |
1074218031 |
2.02 |
ЛВО06-2х18-041 BPR |
1074218041 |
2.17 |
ЛВО06-2х36-021 BPR |
1074236021 |
4.31 |
ЛВО06-2х36-031 BPR HF |
1074236031 |
3.41 |
ЛВО06-2х36-041 BPR |
1074236041 |
3.56 |
ЛВО06-2х36-021 BPR БАП |
1074236071 |
5.31 |
ЛВО06-2х36-031 BPR HF БАП |
1074236081 |
4.41 |
ЛВО06-2х36-041 BPR БАП |
1074236091 |
4.56 |
ЛВО06-4х18-021 BPR |
1074418021 |
4.31 |
ЛВО06-4х18-031 BPR HF |
1074418031 |
3.41 |
ЛВО06-4х18-041 BPR |
1074418041 |
3.56 |
ЛВО06-4х18-021 BPR БАП |
1074418071 |
5.31 |
ЛВО06-4х18-031 BPR HF БАП |
1074418081 |
4.41 |
ЛВО06-4х18-041 BPR БАП |
1074418091 |
4.56 |
ЛВО06-4х36-021 BPR |
1074436021 |
7.66 |
ЛВО06-4х36-031 BPR HF |
1074436031 |
5.71 |
ЛВО06-4х36-041 BPR |
1074436041 |
5.86 |
ЛВО06-4х36-021 BPR БАП |
1074436071 |
8.66 |
ЛВО06-4х36-031 BPR HF БАП |
1074436081 |
6.71 |
ЛВО06-4х36-041 BPR БАП |
1074436091 |
6.86 |
Наименование |
Код |
Масса, кг |
ЛВО06 BPR для ЛЛ Т8 G13 для потолков "Грильято" |
||
ЛВО06-2х18-021 BPR GR |
1126218021 |
2.60 |
ЛВО06-2х18-031 BPR GR HF |
1126218031 |
2.20 |
ЛВО06-2х18-041 BPR GR |
1126218041 |
2.20 |
ЛВО06-2х36-021 BPR GR |
1126236021 |
4.50 |
ЛВО06-2х36-031 BPR GR HF |
1126236031 |
3.60 |
ЛВО06-2х36-041 BPR GR |
1126236041 |
3.60 |
ЛВО06-2х36-021 BPR GR БАП |
1126236071 |
5.50 |
ЛВО06-2х36-031 BPR GR HF БАП |
1126236081 |
4.60 |
ЛВО06-2х36-041 BPR GR БАП |
1126236091 |
4.60 |
ЛВО06-4х18-021 BPR GR |
1126418021 |
4.30 |
ЛВО06-4х18-031 BPR GR HF |
1126418031 |
3.60 |
ЛВО06-4х18-041 BPR GR |
1126418041 |
3.60 |
ЛВО06-4х18-021 BPR GR БАП |
1126418071 |
5.30 |
ЛВО06-4х18-031 BPR GR HF БАП |
1126418081 |
4.60 |
ЛВО06-4х18-041 BPR GR БАП |
1126418091 |
4.60 |
ЛВО06-4х36-021 BPR GR |
1126436021 |
7.90 |
ЛВО06-4х36-031 BPR GR HF |
1126436031 |
5.90 |
ЛВО06-4х36-041 BPR GR |
1126436041 |
5.90 |
ЛВО06-4х36-021 BPR GR БАП |
1126436071 |
8.90 |
ЛВО06-4х36-031 BPR GR HF БАП |
1126436081 |
6.90 |
ЛВО06-4х36-041 BPR GR БАП |
1126436091 |
6.90 |
